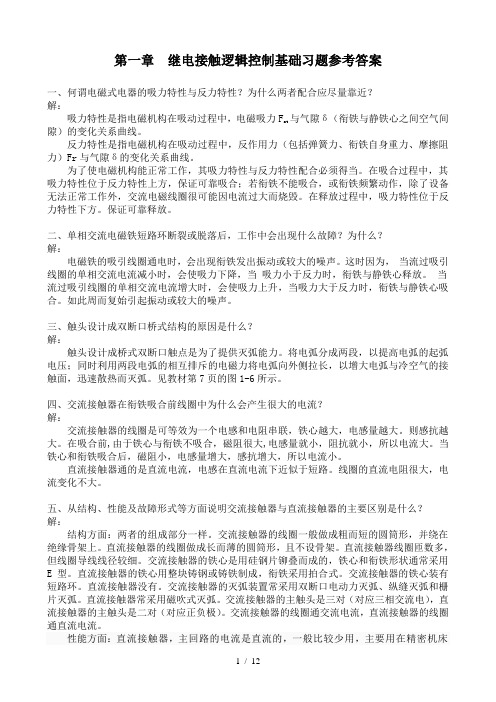

第一章继电接触逻辑控制基础习题参考答案一、何谓电磁式电器的吸力特性与反力特性？为什么两者配合应尽量靠近？解：与气隙δ（衔铁与静铁心之间空气间吸力特性是指电磁机构在吸动过程中，电磁吸力Fat隙）的变化关系曲线。
反力特性是指电磁机构在吸动过程中，反作用力（包括弹簧力、衔铁自身重力、摩擦阻力）Fr与气隙δ的变化关系曲线。
为了使电磁机构能正常工作，其吸力特性与反力特性配合必须得当。
在吸合过程中，其吸力特性位于反力特性上方，保证可靠吸合；若衔铁不能吸合，或衔铁频繁动作，除了设备无法正常工作外，交流电磁线圈很可能因电流过大而烧毁。
在释放过程中，吸力特性位于反力特性下方。
保证可靠释放。
二、单相交流电磁铁短路环断裂或脱落后，工作中会出现什么故障？为什么？解：电磁铁的吸引线圈通电时，会出现衔铁发出振动或较大的噪声。
这时因为，当流过吸引线圈的单相交流电流减小时，会使吸力下降，当吸力小于反力时，衔铁与静铁心释放。
当流过吸引线圈的单相交流电流增大时，会使吸力上升，当吸力大于反力时，衔铁与静铁心吸合。
如此周而复始引起振动或较大的噪声。
三、触头设计成双断口桥式结构的原因是什么？解：触头设计成桥式双断口触点是为了提供灭弧能力。
将电弧分成两段，以提高电弧的起弧电压；同时利用两段电弧的相互排斥的电磁力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。
见教材第7页的图1-6所示。
四、交流接触器在衔铁吸合前线圈中为什么会产生很大的电流？解：交流接触器的线圈是可等效为一个电感和电阻串联，铁心越大，电感量越大。
则感抗越大。
在吸合前,由于铁心与衔铁不吸合，磁阻很大,电感量就小，阻抗就小，所以电流大。
当铁心和衔铁吸合后，磁阻小，电感量增大，感抗增大，所以电流小。
直流接触器通的是直流电流，电感在直流电流下近似于短路。
线圈的直流电阻很大，电流变化不大。
五、从结构、性能及故障形式等方面说明交流接触器与直流接触器的主要区别是什么？解：结构方面：两者的组成部分一样。
第一章习题解答1.1 如何区分直流电磁系统和交流电磁系统如何区分电压线圈和电流线圈答：直流电磁铁铁心由整块铸铁铸成;而交流电磁铁的铁心则用硅钢片叠成;以减小铁损..直流电磁铁仅有线圈发热;线圈匝数多、导线细;制成细长形;且不设线圈骨架;铁心与线圈直接接触;利于线圈的散热.. 交流电磁铁由于铁心和线圈均发热;所以线圈匝数少;导线粗;制成短粗形;吸引线圈设有骨架;且铁心与线圈隔离;利于铁心与线圈的散热..1.2 交流电磁系统中短路环的作用是什么三相交流电磁铁有无短路环为什么答：交流接触器线圈通过的是交变电流;电流正负半波要经过零点;在电流过零点时线圈电磁吸力接近于零;如此动铁芯会与静铁芯发生振动和噪声..在铁心端面上开槽安放短路环后;交变的磁通使得短路环产生同频交变感应电流;该电流使短路环内产生与铁心磁通变化相反的逆磁通..如此在铁心端面上;短路环内的磁通与环外磁通在时间上错开;避免了吸力过零产生噪声和振动现象..没有短路环;因为短路环是在电流过零时产生感应电流维持铁芯吸合;三相交流电磁铁一相电流过零时其余两相不为零;铁芯还是吸合的;因此不再需要短路环..1.3 交流电磁线圈误接入直流电源、直流电磁线圈误接入交流电源;将发什么问题为什么答：交流电磁线圈误接入对应直流电源 ;时间长了有可能将线圈烧掉;因为交流线圈的电感一般很大;其电阻阻值较小;所以当通直流电源后;电流会很大;电磁阀不会动作..直流电磁线圈误接入对应交流电源;不会有什么影响;因为直流电磁线圈的阻值大;相应的电感也大;一般比交流电磁线圈的大..1.4电弧是如何产生的有哪些危害直流电弧与交流电弧各有什么特点低压电器中常用的灭弧方式有哪些答：开关触头在大气中断开电路时;如果电路的电流超过 0.25～1A;电路断开后加在触头间的电压超过 12～20V;则在触头间隙又称弧隙中便会产生一团温度极高、发出强光和能够导电的近似圆柱形的气体..电弧的危害：1延长了切断故障的时间； 2高温引起电弧附近电气绝缘材料烧坏； 3形成飞弧造成电源短路事故； 4电弧是造成电器的寿命缩短的主要原因..1.4电弧是如何产生的有哪些危害直流电弧与交流电弧各有什么特点低压电器中常用的灭弧方式有哪些交流是成正弦变化的;当触点断开时总会有某一时刻电流为零;此时电流熄灭..直流电弧由于其不过零点;导致开关不能断开电弧;与交流电相比;直流电弧不易熄灭..机械性拉弧、磁吹式灭弧、窄缝灭弧、栅片灭弧法、固体产气灭弧、石英砂灭弧、油吹灭弧、气吹灭弧等..1.5 接触器的主要结构有哪些交流接接触器和直流接触器如何区分答：接触器的结构主要由电磁系统;触头系统;灭弧装置和其他部件等组成..直流接触器与交流接触器相比;直流接触器的铁心比较小 ;线圈也比较小 ;交流电磁铁的铁心是用硅钢片叠柳而成的..线圈做成有支架式 ;形式较扁..因为直流电磁铁不存在电涡流的现象;区分方式如下： 1 铭牌：AC是交流; DC是直流；2 灭弧罩：交流接触器设有灭弧装置;以便迅速切断电弧;免于烧坏主触头;大的有灭弧栅片..直流接触器由于直流电弧比交流电弧难以熄灭;直流接触器常采用磁吹式灭弧装置灭弧； 3 极数：交流的主极为三、直流的主极为二； 4 线圈的铁芯和衔铁：交流的为分片硅钢片、直流为整体式..1.6 交流接触器在衔铁吸合时;线圈中会产生冲击电流;为什么直流接触器会产生这种现象吗为什么答：交流接触器的线圈是一个电感;是用交流电工作的..吸合前线圈内部没有铁心;电感很小;阻抗也就很小;所以电流大；吸合后铁心进入线圈内部;电感量增大;阻抗增大;所以电流就降下来了..直流接触器工作电流主要取决于其内部电阻;所以不会产生冲击电流..1.7 中间继电器的作用是什么中间继电器与接触器有何异同答：中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大即增大触头容量的继电器..中间继电器的触头对数多;触头容量较大额定电流 5A～10A;动作灵敏..其主要用途是当其它继电器的触头对数或触头容量不够时;可借助中间继电器来扩大触头数目;起到中转或变换作用；接触器触点有主触点和辅助触点之分;而中间继电器没有主、辅助触点之分..1.8 对于星形联结的三相异步电动机能否用一般三相结构热继电器作断相保护为什么对于三角形联结的三相异步电动机必须使用三相具有断相保护的热继电器;对吗答：可以..因为热继电器内部有双金属片..当电机电源缺相时;包括机械方面的原因造成机堵转;电机的电流会增加..电流增加使金属片受热到一定程度;根据热膨胀系数的不同金属片会分开..从而来断开热继电器的辅助触头;被控制的接触器会释放;切断电源;热继电器有过热过载保护;保护电机不会因为电流的增加被烧坏..必须使用三相具有断相保护的热继电器..三角形接法的电动机;线电流是相电流的 1.732倍..当发生断相时;线电流等于相电流..同样的相电流下;断相时的线电流较小;造成普通热继电器在断相时保护灵敏度下降;因此要用断相热继电器才行..1.9 试比较电磁式时间继电器、空气阻尼式时间继电器、电动式时间继电器与电子式时间继电器的优缺点及应用场合答：1、电磁式时间继电器是根据电磁阻尼原理产生延时的 ;延时时间短 0.3~1.6s;但它结构比较简单;通常用在断电延时场合和直流电路中..2、空气阻尼式时间继电器又称为气囊式时间继电器;它是根据空气压缩产生的阻力来进行延时的;其结构简单;价格便宜;延时范围大 0.4~180s;但延时精确度低..3、电动式时间继电器的原理与钟表类似;它是由内部电动机带动减速齿轮转动而获得延时的..这种继电器延时精度高;延时范围宽 0.4~72h;但结构比较复杂;价格很贵..4、电子式时间继电器又称为晶体管式时间继电器;它是利用延时电路来进行延时的;这种继电器精度高;体积小..1.10 在电动机的控制电路中;热继电器与熔断器各起什么作用两者能否互相替换为什么答：热继电器主要是起到过载保护作用还有因三相电流不平衡、缺相引起的过载保护;而保险丝主要起短路保护作用和限流保护..两者不能互相替换;热继电器内部结构具有热惯性作用;当线路发生短路时热继电器需要内部的保护机构一定时间来发热令原本是常闭的触点断开;响应时间自然要比保险丝要长;起不到及时的保护作用;而且热继电器当常闭触点断开后令控制回路断开过来一段时间内部的保护机构慢慢的冷却后原本断开起保护的常闭触点又复位闭合了;此时如果短路还没有解决的;常闭触点又一次的断开;这样如此的循环下去..1.11 在使用和安装 HK系列刀开关时;应注意些什么铁壳开关的结构特点是什么试比较胶底瓷盖刀开关与铁壳刀开关的差异及各自用途答：1.电源进线应接在静触点一边的进线端进线座应在上方;用电设备应接在动触点一边的出线端..这样当开关断开时;闸刀和熔丝均不带电;以保证更换熔丝时的安全..2.在合闸状态下;刀开关的手柄应该向上;不能倒装或平装;以防止闸刀松动落下时误合闸..特点：1设有连锁装置;保证在合闸状态下开关盖不能开启;而开启时不能合闸;以确保操作安全； 2采用储能分合闸方式;在手柄转轴与底座之间装有速动弹簧;能使开关快速接通或断开;与手柄操作速度无关;这样有利于迅速灭弧..差异及各自用途：胶底瓷盖刀开关由熔丝、触刀、触点座和底座等组成;结构简单、价格便宜、使用维修方便;得到广泛应用..主要用作电气照明电路和电热电路、小容量电动机电路的不频繁控制开关;也可用作分支电路的配电开关..铁壳刀开关主要由钢板外壳、触刀开关、操作机构、熔断器等组成..刀开关具有灭弧装置;一般用于小型电力排灌、电热器、电气照明线路的配电设备中;用于不频繁地接通与分断电路;也可以直接用于异步电动机的非频繁全压启动控制..1.12 低压断路器具有哪些脱扣装置试分别说明其功能..答：自由脱扣器：靠操作机构手动或自动合闸;将主触头锁在合闸位置上；电磁脱扣器：当回路短路时;电磁脱扣器的衔铁吸合;从而使脱扣机构动作；欠压脱扣器：当电路失压时;失压脱扣器的衔铁释放;也使自由脱扣机构动作；热脱扣器：当电路发生短路或严重过载时;过电流脱扣器的衔铁被吸合;使自由脱扣机构动作；分励脱扣器：作为远距离控制分断电路之用..1.14 按钮与行程开关有何异同点什么是主令控制器作用是什么答：按钮与行程开关的工作原理相同;区别在于：行程开关不是靠手的按压;而是利用生产机械运动部件的挡铁碰压而使触头动作..主令电器是用来接通或分断控制电路;以发出指令或用于程序控制的开关电器..主要有：按钮、行程开关、万能转换开关、主令控制器等..第二章部分习题解答1.电气系统图主要有哪些各有什么作用和特点答：电气原理图、电器布置图和电气安装接线图..电气原理图：根据控制线图工作原理绘制;具有结构简单;层次分明..主要用于研究和分析电路工作原理..电气布置安装图：主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置;为机械电气在控制设备的制造、安装、维护、维修提供必要的资料.. 电气安装接线图：是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息;包括连接关系;线缆种类和敷设线路..2.电气原理图中电QS、FU、KM、KA、KT、KS、FR、 SB、SQ分别代表什么电气元件的文字符号答：QS 刀开关、FU 熔断器、KM接触器、KA 中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关..3.电气原理图中;电器元件的技术数据如何标注答：可以采用下面两种方法：1电气元件明细表：元器件名称、符号、功能、型号、数量等；2用小号字体注在其电气原理图中的图形符号旁边..4.什么是失电压、欠电压保护采用什么电器元件来实现失电压;欠电压保护答：失电压保护：当电力元件失去电压时执行相应保护动作如断路器跳闸的保护方式..主要采用接触器来进行保护..欠电压保护：是指在供电过程中由于某种原因;会出现电网电压急剧降低;此时;开关自动跳闸;切断供电电源..主要采用接触器和电压继电器来进行保护..5.点动、长动在控制电路上的区别是什么试用按钮、转换开关、中间继电器、接触器等电器;分别设计出既能长动又能点动的控制线路..答：点动按钮两端并未并联上能实现自锁功能的接触器常开触点;反之;长动按钮两端并联了自锁按钮..图自己画7.在电动机可逆运行的控制线路中;为什么必须采用联锁环节控制在图2.7c中已采用了机械联锁;为什么还要采用电气联锁若两种触头接错;线路会产生什么现象答：1联锁控制是在控制线路中一条支路通电时保证另一条支路断电..电气互锁控制过程为从一个运行状态到另一个运行状态必须经过停止既“正-停-反”..双重互锁从一个运行状态到另一个运行状态可以直接切换既“正-反-停”..2机械互锁具有滞后特性;往往在0.1秒之后才会响应..因此;一方面为提高可靠性;机械联锁在一些场合可靠性是无法保证的;如长距离、频繁动作等场合..另一方面为保护元件;如线圈;如误操作;机械部分卡住;线圈长时间带电就会烧坏的.. 3不能正常运转..8.某机床的主轴和油泵分别由两台笼型异步电动机M1和M2来拖动..试设计控制线路;其要求如下：①油泵电动机M2启动后主轴电动机M1才能启动；②主轴电动机能正反转;且能单独停车；③该控制线路具有短路、过载、失压欠压保护..9.什么叫直接启动直接启动有何优缺点在什么条件下可允许交流异步电动机直接启动答：直接启动：将电动机的定子绕组直接接入电源;在额定电压下起动..主要优点：简单、方便、经济和启动时间短;其启动电流对电网的不利影响会随着电源容量的增加而减小..主要缺点：当电动机容量较大大于10kw;启动时产生较大的启动电流;会引起电网电压下降..交流异步电动机直接启动受到电源容量的限制;一般仅适用于功率在10kw以下的电动机..10.什么叫降压启动有哪几种方法各有什么特点及适用场合答：降压启动：利用起动设备将电压适当降低后加到电动机的定子绕组上进行起动;待电动机起动运转后;再使其电压恢复到额定值正常运行..降压启动方法：笼型异步电动机：1定子绕组中串接电阻降压起动；特点：起动转矩小;加速平滑;但电阻损耗大..场合：电动机容量不大;起动不频繁且平稳..2Y/△降压起动特点：起动转矩小;仅为额定值的1/3；转矩特性差起动转矩下降为原来的l／3..场合：电动机正常工作时定子绕组必须△接;轻载起动..3自耦变压器降压起动；特点：起动转矩大60%、80%抽头;损耗低;但设备庞大成本高..场合：重载起动..4延边三角形降压起动..特点：起动时;定子绕组接成延边三角形;以减小起动电流;待电动机起动后;再换接成三角形;使电动机在全压下运行..场合：要求启动转矩较大的场合绕线式异步电动机：1转子绕组串电阻降压起动；特点：启动前;启动电阻全部接入电路;随启动过程可将电阻逐段切除..场合：不可逆轧机、起重运输机、高炉料车卷扬等..2转子绕组串接频敏变阻器降压启动..频敏变阻器的特点是其电阻随转速上升而自动减小..特点：结构简单;价格便宜;制造容易;运行可靠;维护方便;能自动操作等..场合：无适用于大、中容量电动机的重载起动..11.试设计按时间原则控制的三相笼型异步电动机串电抗器降压启动控制线路15.设计一个控制线路;三台笼型异步电动机工作情况如下：M1先启动;经10s后M2自行启动;运行30s后M1停机并同时使M3自启动;再运行30s后全部停机17.什么叫反接制动什么叫能耗制动各有什么特点及适用场合答：反接制动：是利用改变电动机电源的相序;使定子绕组产生相反方向的旋转磁场;从而产生制动转矩的一种制动方法..特点：制动力强、停转迅速、无需直流电源；缺点是制动过程冲击大;电能消耗多应用场合：不经常启动;电动机容量不大 10KW以下的设备..能耗制动：即在电动机脱离三相交流电源之后;定子绕组上加一个直流电压;即通入直流电流;利用转子感应电流与静止磁场的作用已达到制动的目的..特点：它比反接制动所消耗的能量小;其制动电流比反接制动时要小得多;而且制动过程平稳;无冲击;但能耗制动需要专用的直流电源..应用场合：适用于电动机容量较大和起制动频繁的场合..19.试设计一个按时间原则来实现的电动机可逆运行能耗制动控制线路..。
工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
（√）8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。
第1章教学检测及答案一、填空题1. 用于交流50Hz额定电压（1200）V以下，直流额定电压（1500）V以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
2. 交流接触器的主触点通常是（3）极，直流接触器为（2）极。
3. 接触器的文字符号是（KM），时间继电器的文字符号为（KT），热继电器的文字符号为（FR）。
4. 交流接触器主要由（电磁机构、触点系统、弹簧和灭弧装置）等组成。
5.触点的结构有（桥式和指式）两类，交流接触器一般采用（双断口桥式触点）。
6.直流接触器的主触点接通或断开较大的电流，常采用（滚动接触的指形）触点，一般由单极或双极两种。
辅助触点开断电流较小，常做成（双断口桥式）触点。
7. 直流接触器的主触点在分断大的直流电时，产生直流电弧，较难熄灭，一般采用灭弧能力较强的（磁吹式灭弧）。
8. （热继电器）是专门用来对连续运行的电动机进行过载及断相保护，以防止电动机过热而烧毁的保护电器。
7. 定子绕组做（三角形）型连接，应采用有断相保护的三个热元件的热继电器作过载和断相保护。
8. 一般速度继电器的转速在（130）r/min时触点动作，转速在（100）r/min时，触点返回。
9. 低压断路器的文字符号为（QF），控制按钮的文字符号为（SB）10. 为使两级保护相互配合良好，两级熔体额定电流的比值不小于（1.6：1），或对于同一个过载或短路电流，上一级熔断器的熔断时间至少是下一级的（3）倍。
11. 常用按钮的规格一般为交流额定电压（380）V，额定电流（5）A。
二、判断题（对的画√错的画×）1.对于小容量的接触器常采用双断口桥式触点和电动力进行灭弧，在主触点上装有灭弧罩。
（√）2. 接触器铭牌上标注的额定电压是指励磁线圈正常工作的额定电压。
（×）3. 接触器一般应垂直安装于垂直的平面上，倾斜度不超过5˚。
（√）4. 继电器是一种根据电或非电信号的变化来接通或断开小电流（一般小于5A）控制电路的自动控制电器。
第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：定义：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
分类：1）按其用途分为配电电器和控制电器。
2）按动作方式分为自动操作电器和手动操作电器。
3）按执行机构分为有触点电器和无触点电器。
常用的低压电器有：熔断器、低压断路器、接触器、继电器、按钮，转换开关、电磁铁等。
2. 画出接触器的符号并叙述接触器的用途。
答: 接触器可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。
接触器的文字符号是KM, 接触器的图形符号如图1-1所示。
3. 叙述交流接触器的组成部分及各部分的作用。
答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。
1）电磁机构。
电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控 制作用。
2）触点系统。
交流接触器的触点由主触点和辅助触点构成。
主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。
辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。
3）灭弧系统。
采用适当措施迅速熄灭电弧熄灭在触点分断电流瞬间产生的电弧。
4）其他部件。
其他部件包括底座，反作用弹簧，缓冲弹簧，触点压力弹簧，传动机构和接线柱。
反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧电磁线圈主触点常开辅助触点常闭辅助触点 图1-1 接触器的图形符号的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。
4. 交流接触器的主要技术参数有哪些？各如何定义？答：交流接触器的主要技术参数有:1）额定电压。
接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。
工厂电气控制技术复习题一、填空题１、低压电器标准规定，低压电器通常是指工作在交流电压小于_________V，直流电压小于________V的电路中起通断、保护、控制或调节作用的电器设备。
2、低压断路器又称____________________，相当于刀开关、熔断器、热继电器、过流继电器的组合。
3、热继电器是利用电流的______效应使双金属片发生受热弯曲，进而推动机构动作的一种保护电器。
4、触头的接触形式有：点接触、线接触和__________。
5、电气控制系统中常用的保护环节有短路保护、__________保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
6、PLC在每一瞬间只能做一件事，程序的执行是按照程序顺序依次完成相应各电路的动作，属于________工作方式。
7、PLC的系统程序主要由管理程序、指令译码程序和___________________三部分组成。
8、在PLC的编程语言中，__________是从继电器控制系统原理的基础上演变而来的，继承了继电器控制系统中的基本工作原理和电气逻辑关系的表示方法，由于其语言直观、清晰利于理解，是PLC的首选编辑语言。
9、S7-200型PLC的定时器指令主要有TON、__________和TOF三种。
10、熔断器的作用是。
11、笼式电动机的降压启动方法有、、。
12、PLC工作过程可分为三个阶段、和。
13、定时器的定时单位有、两种。
14、PLC内部专用内部继电器SR作用。
二、选择题1、下列电器中不能实现短路保护的是（）A、熔断器B、过电流继电器C、热继电器D、空气开关2、在电气控制电路中，控制按钮的文字符号是：（）A、SBB、SQC、SAD、QK3、下列功能中，哪一项不是行程开关的主要功能（ ）A 、行程控制B 、位置保护C 、限位保护D 、限时控制4、分析电气原理图的基本原则是：（ ）A 、先分析主电路、后分析辅助电路B 、先分析直流通路C 、先分析交流通路D 、先分析辅助电路、后分析主电路5、ALD 指令的作用是：（ ）A 、逻辑压栈指令B 、串联电路块的并联连接C 、动态触点的并联连接D 、并联电路块的串联连接三、问答题1、简述PLC 设备使用梯形图以及指令表进行编程时需要遵循的规则各有哪些。
第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
配电电器。
用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。
控制电器。
主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。
2. 叙述接触器的用途，并画出接触器的符号。
答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。
接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。
答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。
电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。
交流接触器的触点由主触点和辅助触点构成。
主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。
辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。
灭弧系统。
触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。
反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。
4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。
接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。
2）额定电流。
接触器铭牌上标注的额定电流是指主触点的额定电流。
3）线圈的额定电压。
习题与解答一、选择题（每题 4 个选项，只有 1 个是正确的，将正确的选项填入括号内）1. 电气图中，断路器的符号为（）。
（ A） K（B）D（ C） L（D）DL2. 不属于笼型异步电动机降压启动方法的是（）启动。
（ A）自耦变压器降压（B）星形一三角形换接（ C）延边三角形（D）在转子电路中串联变阻器3. 中小容量异步电动机的过载保护一般采用（）。
（ A）熔断器（B）磁力启动器（ C）热继电器（D）电压继电器4. 笼型异步电动机的延边三角形启动方法，是变更（（ A）电源相序（B）电动机端子（ C）电动机定子绕组（D）电动机转子绕组5. 属双速异步电动机接线方法的是（）。
（ A） YY/YY（B）YY/△（ C） YY/Y（D）△△ /Y）接法。
6. 异步电动机的反接制动是指改变（（ A）电源电压（B）电源电流（ C）电源相序（D）电源频率）。
7. 异步电动机的能耗制动采用的设备是（（ A）电磁抱闸（B）直流电源（ C）开关与继电器（D）电阻器）装置。
8.在电动机的连续运转控制中，其控制关键是。
① 自锁触点② 互锁触点③ 复合按钮④ 机械联锁9.下列低压电器中可以实现过载保护的有。
① 热继电器② 速度继电器③ 接触器④ 低压断路器10. Y －△降压启动可使启动电流减少到直接启动时的⑤ 时间继电器。
①1/2②1/311.12.13.③ 1/4④ 1 3下列属于低压配电电器的是。
① 接触器② 继电器③ 刀开关④ 时间继电器表示电路中各个电气元件连接关系和电气工作原理的图称为① 电路图② 电气互联图③ 系统图④ 电气安装图交流接触器是利用配合动作的一种自动控制电器。
① 电动力与弹簧弹力② 外施压力与弹簧弹力③ 电磁力与空气阻尼力④ 电磁力与弹簧弹力。
精选文库14. 对绕线型电动机而言，一般利用（）方法进行调速。
（ A）改变电源频率（ B）改变定子极对数（ C）改变转子电路中电阻（ D）改变转差率15. 一台三相异步电动机，其铭牌上标明额定电压为220V/380V ，其接法应是（）。

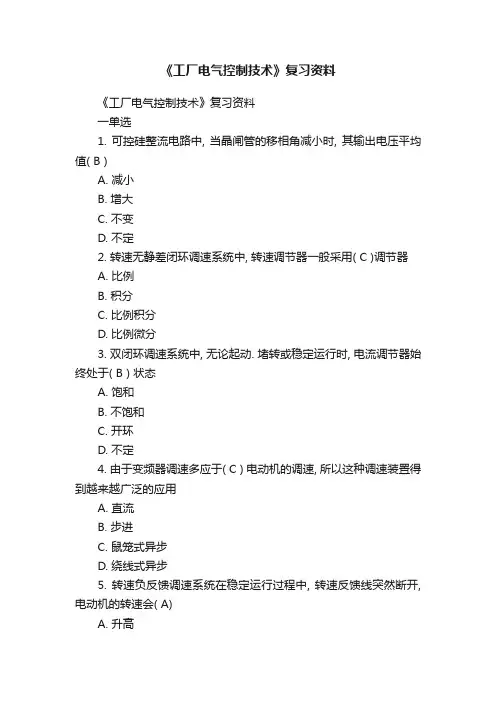

《工厂电气控制技术》复习资料《工厂电气控制技术》复习资料一单选1. 可控硅整流电路中, 当晶闸管的移相角减小时, 其输出电压平均值( B )A. 减小B. 增大C. 不变D. 不定2. 转速无静差闭环调速系统中, 转速调节器一般采用( C )调节器A. 比例B. 积分C. 比例积分D. 比例微分3. 双闭环调速系统中, 无论起动. 堵转或稳定运行时, 电流调节器始终处于( B ) 状态A. 饱和B. 不饱和C. 开环D. 不定4. 由于变频器调速多应于( C ) 电动机的调速, 所以这种调速装置得到越来越广泛的应用A. 直流B. 步进C. 鼠笼式异步D. 绕线式异步5. 转速负反馈调速系统在稳定运行过程中, 转速反馈线突然断开, 电动机的转速会( A)A. 升高C. 不变D. 不定6. 在可控硅整流电路中, 当晶闸管的移相控制角增大时, 整流器输出直流电压平均值Ud ( B)Ａ．增加 B. 减小 C. 不变 D. 不定7. 在转速负反馈系统中, 当开环放大倍数K增大时, 转速降落△n将( D )A. 不变B. 不定C. 增大D. 减小8. 在晶闸管一直流电动机调速系统中, 当负载电流增加时, 则电枢回路电压降将( A)A. 增加B. 减小C. 不变D. 不定9. 双闭环调速系统比单闭环调速系统的起动时间( B )A. 长B. 短C. 不快也不慢D. 不定10. 可编程序控制器的输出方式为继电器, 它是适用于控制( C )A. 直流负载B. 交流负载C. 交直流负载D. 电阻负载11. PI调节器, 假设原有输出电压为为U0, 在这个初始条件下, 如果调节器输入信号电压, 也为O, 则此时的调节器的输出电压为( A)B. 大于U0C. 小于U0D. 012. 某调速系统的最高理想空载转速为1600转/分, 最低理想空载转速为400转/分, 额定负载的转速降为100转/分, 该系统的调速范围是( B )A. 4B. 5C. 3D. 5.313. 当晶闸管直流电机无静差调速系统在稳定运行时, 速度反馈电压( C )速度给定电压A. 小于B. 大于C. 等于D. 不定14. 在晶闸管直流电动机转速负反馈调速系统中, 当负载电流增加后晶闸管整流器输出电压将( A)A. 增加B. 减少C. 不变D. 不定15. 在调试晶闸管直流电动机转速负反馈调速系统时, 若把转速反馈信号减小, 这时直流电动机的转速将( B )A. 降低B. 升高C. 不变D. 不定16. 转速负反馈调速系统机械特性硬度比电压负反馈调速系统机械特性硬度( A)A. 硬B. 软C. 一样D. 不变17. 采用定频调宽法控制的直流斩波器, 保持触发频率不变, 增加晶闸管导通电时间, 则斩波器输出直流平均电压值( B )A. 减小B. 增加C. 不变D. 不定18. 采用定宽调频法控制的直流斩波器, 保持晶闸管导通时间不变, 提高对晶闸管的触发频率, 则斩波器输出直流平均电压值( B )A. 减小B. 增加C. 不变D. 不定19. 在三相交流调压电路中, 可以采用三对( B )反并联接线方式接在电源和负载之间, 负载接成星形或三角形.A. 整流三极管B. 普通晶闸管C. 双向晶闸管D. 双向可关断可控硅20. 采用晶闸管通断控制法的交流电路( B )A.存在高次谐波B.不存在高次谐波C.存在少量的高次谐D.有时存在高次谐波有时不存在高次谐波21. 晶闸管调速系统中, PI调节器中的电容元件发生短路就会出现( A)A. 调速性能下降B. 超速运行C. 无法调速D. 低速运行22. 异步电机串级调速采用的电路是( B )电路A. 无源逆变B. 有源逆变C. 普通逆变D. 整流23. 为了保护小容量调速系统晶闸管不受冲击电流的损坏, 在系统中应采用( D )A. 电压反馈B. 电流正反馈C. 转速负反馈D. 电流截止负反馈24. 转波器是一种( B )调压装置.A. 交流B. 直流C. 交直流两用D. 高频25. 如果改变双闭环调速系统的速度, 应该改变( A)参数A.给定电压B.测速反馈电压C.速度调节器输出电压D.速度调节器的输出限幅电压26. 在变频调速系统中最理想的电力元件是( D )A. 高电压晶闸管B. 大电流晶闸管C. 高电压大电流的晶闸管D. 可关断的晶闸管27. 为了保证电机广大机稳定运行, 补偿绕组一般调整在( C )A. 过补偿B. 全补偿C. 欠补偿D. 随意28. 相位控制法适用于( B )调压电路A. 直流B. 交流C. 交. 直流D. 高频交流29. 无静差调速系统, 应采用( B )调节器A. PB. IC. PDD. PID30. 在小容量电机调速系统中, 一般采用( D )系统A. 速度负反馈B. 电压负反馈C. 电流负反馈D. 电压负反馈加电流正反馈31. KDS4型蓄电池电机车需要高速运行时, 只要将( D )脉冲短接就可以实现高速运行A. 主晶闸管B. 换流晶闸管C. 主晶闸管和换流晶闸管D. 副晶闸管32. 数控车床, 采用直线插补计算时, 当Fm< 0时, 应该向( B )方向送出一个进给脉冲A. +XB. +yD. +Z与+y33. 带平衡电抗器的双反星形可控硅整流电路适用于( C )A. 高电压大电流B. 低电压小电流C. 低电压大电流D. 高电压小电流34. 在电机扩大机调速系统中为消除调速系统的振荡现象, 采用了( D )A. 闭环系统B. 电压负反馈环节C. 电流正反馈环节D. 桥型稳定环节35. 串级调速的最高转速( B )其同步转速A. 可以大于B. 只能小于C. 只能等于D. 既可以大于也可以小于36. 可编程串联电路块的并联程指令是( A)A. ORBB. ANBC. ANID. ORI37. ANB是可编程的指令其功能是( A)A.并联电路块之间的串联连接B.串联电路的并联连接C.动合点并联连接D.动断点并联连接38. V V V F型变频器具有( D )功能A. 调频C. 调频调相D. 调频调压39. 调功器是采用( A)方式, 调节输出电压和功率的装置A. 过零触发B. 锯齿波触发C. RC移相触发D. 正弦波触发40. 积分调节器输入信号为零时, 其输出电压为( D )A. 0B. 大于0C. 小于0D. 不变41. 全控桥可控整流工作状态处在( C )区间为有源逆变工作状态A. 0o—90oB. 90o---0oC.90o---180oD. 180o--270o42. 三相全控桥直流最大输出电压(考虑90%电网电压)其计算公式为( B )A.2.34×0.9×UL×cosαB.2.34×0.9×UΦ×cosαC.1.17×0.9×UΦ×cosαD. 2.34×UΦ×cosα43. 三相全控桥在一个周期内，每个整流元件的导通时间是负载电流通过时间的( B )A. 1/2B. 1/3C. 1/6D. 1/844. 交---交变频器仅适用于( C )A. 高速小容量B. 低速小容量C. 低速大容量D. 高速大容量45. 无源逆变器逆变的电压直接送给( D )A. 交流电源B. 直流电源C. 交流、直流电源均可D. 负载46. 有源逆变器逆变的电压直接送给( A)A. 交流电源B. 直流电源C整.流电源 D. 负载47. 某调速系统调速范围为150---1500转/分，要求静差率为0.02，此时该系统的静态转速降是( A)A. 3B. 5C. 10D. 3048. 某直流调速系统最高理想转速为1450转/分，最低理想空载转速250转/分为，额定负载静态速降为50转/分，该系统调速范围为( C )A. 5B. 6C. 7D. 849. 某直流调速系统额定最高转速为1450转/分，该系统调速范围为10 静差率为0.1，额定负载时转速降落为( C )A. 5.11B. 10.11C. 16.11D. 20.1150. 双闭环调速系统在启动过程中调节作用主要靠( D )的作用A. Ｐ调节器B. I调节器C. 速度调节器D. 电流调节器二多选1. 继电器控制电路的读图分析法是指( ABE )A.查线读图分析法B.图示读图分析法C.化整为零分析法D.积零为整分析法E.逻辑代数读图法2. 电气原理图的分析程序是( ABC )A.分析控制电路B.分析辅助电路C.分析主回路D.分析保护回路E. 分析联锁回路3. 可编程控制器系统是由( CDE )组成A. 变换器B. 存贮器C. PC主机D. 输入部件E. 输出部件4. 触发电路必须具备的基本环节是( BCDE )A. 整流滤波B. 同步电压形成C. 移相D. 放大E. 脉冲形成和输出5. 调速性能的主要指标是( BCD )A. 精度B. 调速范围C. 静差度D. 稳定性E. 机械特性6. 双闭环调速系统的优点是( ABCD )A.有较理想的挖土机特性B.响应快C.动态特性稳定D.抗干扰能力强E.时间常数易整定7. 直流斩波器一般有( CDE )A. 相位控制法B. 通断控制法C. 定频调宽法D. 定宽调频法E. 调频调宽法8. 异步电机调转差率调速方法有( ABC )A. 串级调速B. 转子加电阻C. 定子调电压D. 改变绕组E. 改变频率9. 用( BC )组成的变频器, 主电路简单A.大功率晶闸管B.大功率晶体管C.可关断晶闸管D.普通晶闸管E.高电压晶闸管10. 脉宽调制型PWM变频器主要由( ABE )部分组成A. 交-直流变换的整流器B. 直-交变换的逆变器C. 大功率晶闸管D. 高电压可关断晶闸管E. 正弦脉宽调制器11. 数控机床中, 通常采用插补方法有( BCE )A.数字微分法B.数字积分法C.逐点比较法D.逐点积分法E.脉冲数字乘法器12. 在逐点比较法中主要步骤是( BCDE )A. 确定偏差B. 偏差判别C. 坐标给进D. 偏差计算E. 终点判别13. 为了保证逆变电路的正常工作触发频率要跟踪负载固有频率的变化即能自动调频, 目前, 自动调频原则有( ABC )A.定时调频原则B.变角调频原则C. 定角调频原则D. 变时调频原则E.定时变角调频原则14. 造成逆变失败的主要原因是( BE )A. 控制角太小B. 逆变角太小C. 逆变角太大D. 触发脉冲太宽E. 触发脉冲丢失15. 有源逆变实现的条件是( CE )A.控制角小于900B.逆变角大于900C.逆变角小于900D.负载含有大电感E.负载不仅含有大电感还要有直流电源16. 有源逆变在生产中的应用有( CDE )A. 异步电机转子串电阻调速B. 异步电机定子调压调速C. 直流可逆调速系统D. 绕线式异步电动机串级调速E. 高压直流输电17. 转速负反馈调速系统的特点是( BCDE )A. 必须减小给定电压B. 必须增大给定电压C. 减小了系统的转速降落D. 扩大了调速范围E. 加快了过渡过程18. 晶闸管关断的方法有( AE )A. 晶闸管电流小于维持电流B. 取消控制电压C. 取消阳极电压D. 在控制极加上反向电压E. 在阳极与阴极加上反向电压19. 晶闸管中频装置主回路由( ACE )组成A. 整流部分B. 反馈部分C. 逆变部分D. 执行部分E. 滤波部分20. 只有应用PI调节器在双闭环晶闸管调速系统中才可以达到的要求是( A C D E )A. 系统的快速性B. 有静差C. 无静差D. 减少转速降E. 增加转速稳定性21. 可编程控制器主要有( ACD )扫描工作过程A. 输入采样B. 计算判断C. 程序执行D. 输出刷新E. 读入写出22. 可编程控制器的输出有( ADE )A. 继电器输出B. 交流输出C. 直流输出D. 双向可控硅输出E. 晶体管输出23. 属于串联的指令有( BC )A. LDIB. ANDC. ANID. ORBE. LD24. 属于并联的指令有( BC )A. LDIB. ORC. ORID. ANBE. LD25. 属于栈存指令的有( CDE )A. SETB. RSTC. MPSD. MRDE. MPP26. 异步电动机串级调速的主要组成部件有( BCE )A..鼠笼电动机B.转子整流器C.有源逆变器 D 无源逆变器 E.逆变器触发电路27. 龙门刨床主拖动系统具有( BCDE )环节A速度反馈环节 B. 电压反馈环节 C. 电流正反馈环节 D. 桥形调整环节 E. 电流截止反馈环节28. 电流截止反馈环节在电动机处于( BCDE )时起作用A调速 B. 启动 C. 制动 D. 堵转 E. 过载29. 晶闸管交流调压调速系统中，对触发脉冲的要求是( BCE )A. 大于300的宽脉冲或双窄脉冲B.大于600的宽脉冲或双窄脉冲C.与电源同步D. 脉冲间隔为300E. 脉冲间隔为60030. 异步电动机调速的三种形式是( CDE )A.调转子电阻B.调定子电压C. 调磁极对数D. 调频率E. 调转差率三判断题1. 变频调速系统, 当电源频率下降时, 电动机的转速跟着下降. ( X )2. 转速负反馈调速系统, 转速反馈电压极性总是与转速给定电压的极性相反( √)3. 在相同的移相控制角a和电源电压U2的条件下, 三相桥式比三相零式可控整流电路输出电压平均值Ua低( X )4. 当通过晶闸的阳极电流小于其维持电流时, 则晶闸管变为阻断状态. ( √)5. 当双闭调速系统稳定运行时, 转速调节器. 电流调节器的输入偏差控制电压均为零(√)6. 直流电动机在能耗制动时, 必须切除励磁电流. ( X )7. 三相全控桥整流电路中, 不论负载电流连续与否, a = 900时的输出电压平均值都为零( X )8. 调速系统的调速范围是指电动机在理想空载条件下, 其能达到的最高转速与最低转速之比( X )9. 交--直--交变频调速系统中, 变频电源的频率可高于或低于电网频率, 因此电动机的转速也可高于或低于额定转速运行. ( X )10. 双闭环直流调速系统中, 当电流反馈系数确定后, 转速调节器的输出限幅(饱和)值决定了调速系统的最大电流. ( √)11. 串级调速的异步电动必须是绕线型的(√)12. 串级调速的方法是属于调转差率方法( √)13. 在电动机转子回路中串入一个与转子感应电动势，调整该电动势的大小就可以改变电动机的转速，这种调速方法叫串级调速( √)14. 无源逆变电路逆变出的交流电频率是由两组晶闸管的触发频率来决定的( √)15. 在晶闸管直流调速系统中为补偿电动机的的端电压应采取电流正反馈系统(√)16. 在晶闸管直流调速系统中为补偿电动机的的端电压应采取电压正反馈系统. ( X )17. 双闭环调速系统中速度调节器与电流调节器应实现串级联接( √)18. 由于调速系统采用了ＰＤ调节器才实现了无静差调速. ( X )19. 采用了转速负反馈使闭环调速系统的转速降比开环系统转速降提高了(１十Ｋ)倍. ( X )20. 在脉宽调制逆变器的控制电路频率和幅值可调的正弦波称为调制波，而幅值和频率固定的三角波称为载波( √)21. 交直交电压型变频器主电路主要是整流器、滤波器及逆变器组成( √)22. 星形带中线的三相交流调压电路实际上是三个单相交流调压电路的组成( √)23. 在整定转速电流双闭环的调速系统时，如果要改变电动机的最大电流，可以调节速度调节器输出限幅值或电流反馈信号的大小( √)24. 交流调压中，晶闸管的相位控制法的特点是通过移相触发来调节输出电压的大小，它输出的是完整的正弦波. ( X )25. 静差率和调速范围两项技术指标是互制约的( √)26. 硬度相同的机械特性其静差率也一定是相同的. ( X )27. 静差率是用来表示转速的相对稳定性的( √)28. 闭环调速比开环调速抗干扰能力强( √)29. 无静差调速系统比有静差调速系统的调速精度高( √)30. 双闭环调速系统中，通常把电流环称为外环，而速度环称为内环. ( X )。
一、填空题1、电动机拖动生产机械称为（P1）2、电力拖动的控制设备主要由等按一定规律连接成的控制线路组成。
（P1）3、电力拖动的控制方法有。
4、低压电器按它在电气线路中的作用和所处的地位分为。
（P3）5、熔断器主体是用制成的熔体，在被保护电路中。
（P3）6、熔断器对轻度过载反应迟钝，一般只能做保护用。
（P4）7、使用铁壳开关应注意外壳要，以防止以外漏电造成触电事故。
（P10）8、接触器是一种用来的电器，一般情况下其控制对象为电动机。
也可用于其他负载。
（P17）9、接触器按主触点通过的电流种类可分为接触器接触器两种。
（P17）10、交流接触器主要有等部分组成。
（P17）11、交流接触器的触点按用途可分为两种。
（P18）12、交流接触器的辅助触点有成对组成。
（P18）13、交流接触器的电磁系统用来操纵触点的，它有等三部分组成。
（P18）14直流接触器一般采用方式灭弧。
（P22）15、继电器是一种根据的变化控制电路，以完成保护或控制任务的电器。
（P24）16、继电器一般由三个基本部分组成。
（P24）17、电流继电器是根据线圈中的大小而接通或断开电路的继电器，线圈的导线匝数，在主电路中。
分为两种。
（P25）18、电压继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。
分为两种。
（P26）19、时间继电器是从得到输入信号起，需经过一定的才输出信号的继电器。
（P29）20、空气阻尼式继电器有、两种。
21、热继电器是一种利用来切断电路的保护电器。
（P34）22、直接起动是通过开关或接触器将直接加在电动机而使电动机起动的方法。
（P54）23、电气控制线路采用国家标准规定的和，画成控制线路原理图来表示。
（P55）24、控制电路中，当起动按钮松开后，控制电路仍能自动接通的线路叫的控制线路。
（P56）25、电动机通常采用进行过载保护。
（P56）26、改变三相异步电动机的，电动机便可反转（P60）27 可以完成行程控制或限位保护。
第一章部分习题参考答案1.电磁式电器主要由哪几部分组成的？各部分的作用是什么？答：电磁机构由电磁线圈、铁心和衔铁三部分组成。
电磁线圈与铁心的作用是将电能转换为磁能，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。
3.如何区分直流电磁机构和交流电磁机构？如何区分电压线圈和电流线圈？答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。
电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。
4.单相交流电磁机构中短路环的作用是什么？三相交流电磁机构是否也要装短路环？为什么？答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。
5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果？答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。
6.低压电器中常用的灭弧方式有哪些？各适用于什么场合？答：(1)电动力灭弧，通常用于交流接触器中；(2)栅片灭弧，通常用于交流低压电器中；(3)灭弧罩，可用于交直流灭弧；(4)窄缝灭弧，多用于大容量接触器；(5)磁吹灭弧，广泛应用于直流接触器中。
8.接触器和中间继电器有什么异同？选用接触器时应注意哪些问题？答：中间继电器与交流接触器的结构与工作原理基本相同，主要区别在于：接触器的主触头可以通过大电流，必须加灭弧装置，而中间继电器的触头只能通过小电流，不需要灭弧装置。
选用接触器时应注意：(1)根据电路中负载电流的种类选择接触器的使用类别；(2)接触器的额定电压应大于或等于负载回路的额定电压；(3)额定电流应大于或等于被控主回路的额定电流；(4)激磁线圈的额定电压应与所接控制电路的额定电压等级一致。
工厂电气控制技术复习题及答案工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、死心和衔铁构成。
3．降压启动是指利用某些设施或许采纳电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，进而减少起动电流。
4．沟通电磁机构的线圈通电后，衔铁还没有动作时的励磁电流为吸合后的额定电流 5~6 倍，因此沟通电磁机构不合适用于靠谱性要求高与操作屡次的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6． PLC内部等效继电器的符号商定：○表示线圈、≠表示常闭触点、‖ 表示常开触点。
7． 0~T199是 100ms准时器、T200~T245 是 10ms准时器。
8． STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设施少，线路简单，维修量较少，故电动机一般都采纳直接启动。
（×）2．接触器能够屡次地接通和切绝交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120 磨床电磁吸盘电流过小时，电动机 M1、M3停止旋转。
（√）4．直流电弧比沟通电弧更简单熄灭。
（× ）5．热继电器合用全部电动机的过载保护。
（× ）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不拥有掉电保护功能的计数器，掉电后目前触点不可以自动复位，需要使用 RST指令使触点复位。
（√ ）8． PLC输出继电器的外面输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（× ）10． PLF是上涨沿脉冲微分指令。
（×）三、选择题1．单台三相沟通电动机（或设施）的三根引出线，按相序挨次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
工厂电气控制技术复习题一、填空题1、按形状可分为桥式触头和指形触头。
桥式触头又分为点接触形式桥式触头和面接触形式桥式触头。
2、电磁式电器常用的灭弧方法有电动力灭弧、栅片灭弧和磁吹灭弧、窄缝灭弧等四种。
3、自动空气开关集控制和多种保护功能于一身，除能完成接通和分断电路外，还能对电路或电气设备发生的短路、过载和欠压等故障进行保护。
4、在选用低压断路器时，要求其额定电流应大于或等于负载最大的工作电流，其通断能力应大于或等于电路的最大短路电流。
5、漏电保护断路器是一种安全保护电器在，当线路或设备出现对地漏电或人身触电时，能迅速自动切断电源。
保证人身和线路安全。
6、漏电保护器安装完毕后，应按动试验按钮，检查是否可靠动作。
投入运行后，应定期每月试验一次，检查是否正常工作，在确保安全可靠。
7、在单台电机的短路保护中，要求熔体的额定电流应大于电机额定电流的1.5——2.5倍。
在多台电机的短路保护中，熔体和多台电机的额定电流的关系是N N fu I I I ∑+≥max )5.2~5.1( 8、按钮一般用红色表示停止按钮，绿色表示起动按钮。
9、电压继电器与被测电路并联，电流继电器与被测电路串联。
10、三相笼型异步电机常见的减压起动方式有定子串电阻或电抗、星型—三角形换接、自耦变压器和延边三角形换接。
11、热继电器的用途是利用电流的热效应原理实现电动机的过载保护，熔断器的用途是用于配电线路的严重过载和短路保护。
12、交流接触器的额定电压和电流是指主触头的额定电压和电流，选用时其额定电压和电流应不小于主电路的额定电压和电流。
13、电气系统图一般有电气原理图、电器布置图和电气安装接线图等三种。
14、机床电气原理图一般分为主电路和控制电路两部份。
15、绘图标准规定，接触器触头位置索引分成三栏。
主触头标在左栏，常开触头标在中栏。
常闭触头标在右栏。
16、绘图标准规定，继电器触头位置索引分成两栏。
常开触头标在左栏。
常闭触头标在右栏。
第一章常用低压电器习题1-1判断题（正确的打√，错误的打×）1-1-1 一台额定电压为220V的交流接触器在交流20V和直流220V的电源上均可使用。
（）1-1-2 交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。
（）1-1-3 交流接触器铁心端面嵌有短路环的目的是保证动、静铁心严密，不发生振动动与噪声。
（）1-1-4 直流接触器比交流接触器更适用于频繁操作的场合。
（）1-1-5 低压断路器又称为自动空气开关。
（）1-1-6 只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）1-1-7 直流电磁铁励磁电流的大小与行程成正比。
（）1-1-8 熔断器的保护特性是反时限的。
（）1-1-9 低压断路器具有失压保护的功能。
（）1-1-10 一定规格的热继电器，其所装的热元件规格可能是不同的。
（）1-1-11 无断相保护装置的热继电器不能对电动机的断相提供保护。
（）1-1-12 热继电器的额定电流就是其触点的额定电流。
（）1-1-13 热继电器的保护特性是反时限的。
（）1-1-14 行程开关、限位开关、终端开关是同一种开关。
（）1-1-15 万能转换开关本身带有各种保护。
（）1-1-16 主令控制器除了手动式产品外，还有由电动机驱动的产品。
（）1-1-17 继电器在整定值下动作时所需的最小电压称为灵敏度。
（）1-2 选择题（将正确答案的序号填入括号中）1-2-1 关于接触电阻，下列说法中不正确的是（）。
A 由于接触电阻的存在，会导致电压损失 B由于接触电阻的存在，触点的温度降低C 由于接触电阻的存在，触点容易产生熔焊现象D 由于接触电阻的存在，触点工作不可靠1-2-2 为了减小接触电阻，下列做法中不正确的是（）。
A 在静铁心的端面上嵌有短路环B 加一个触点弹簧C 触点接触面保持清洁D 在触点上镶一块纯银块1-2-3 由于电弧的存在，将导致（）。
A 电路的分断时间加长B 电路的分断时间缩短C 电路的分断时间不变D 分断能力提高1-2-4 CJ20—160型交流接触器在380V时的额定工作电流为160A，故它在380V时能控制的电动机的功率约为（）。
