当前位置：文档之家 › 煤油渗漏试验

煤油渗漏试验

  • 格式：docx
  • 大小：60.24 KB
  • 文档页数：14

煤 油 渗 漏 试 验 施工部位 脱硫塔外壁土 0 — +4m 施工单位 湖南麓南脱硫脱硝科技有限公司

试验编号 检验日期

检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性 试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果 于外壁焊缝上涂白粉浆 均匀

白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润

30分钟后检查 无油渍 验收结论： 监理单位：

验收单位签字 施工单位 年 月曰 监理单位 年 月 日

制作单位 / 年 月 日 设计单位 / 年 月 日 建设单位 / 年 月 日 煤油渗漏试验

施工部位 脱硫塔外壁+4 — +9.5m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性

试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润 30分钟后检查 无油渍 施工部位 脱硫塔外壁锥斗+9.5m —+17.5m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性

试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润

30分钟后检查 无油渍

验收结论： 监理单位：

验收单位签字 施工单位 年 月曰 监理单位 年 月曰 制作单位 / 年 月曰 设计单位 / 年 月曰 建设单位 / 年 月曰 煤油渗漏试验

施工部位 脱硫塔外壁+17.5m — +27.5m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性

试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润

30分钟后检查 无油渍 验收结论： 监理单位：

验收单位签字 施工单位 年 月曰 监理单位 年 月曰 制作单位 / 年 月曰 设计单位 / 年 月曰 建设单位 / 年 月曰 煤油渗漏试验

施工部位 脱硫塔外壁+27.5m — +34.1m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性 试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果 于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润 30分钟后检查 无油渍

验收结论： 监理单位：

验收单位签字 施工单位 年 月曰 监理单位 年 月曰 制作单位 / 年 月曰 设计单位 / 年 月曰 建设单位 / 年 月曰 煤油渗漏试验 施工部位 脱硫塔烟囱锥斗+34.1m —+45.5m 施工单位 湖南麓南脱硫脱硝科技有限公司

试验编号 检验日期

检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性

试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润 30分钟后检查 无油渍 验收结论： 监理单位：

验收单位签字 施工单位 年 月曰 监理单位 年 月曰 制作单位 / 年 月 日 设计单位 / 年 月 日 建设单位 / 年 月 日 煤油渗漏试验

施工部位 脱硫塔烟囱+45.5m — +55.7m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性 试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥

喷或涂煤油2-3次 完全浸润 30分钟后检查 无油渍 验收结论： 监理单位： 验收单位签字 施工单位 年 月曰

监理单位 年 月曰

制作单位 / 年 月曰 设计单位 / 年 月曰

建设单位 / 年 月曰 煤油渗漏试验

施工部位 脱硫塔烟囱+55.7m — +65.7m 施工单位 湖南麓南脱硫脱硝科技有限公司

试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性

试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润 30分钟后检查 无油渍 施工部位 脱硫塔烟囱+65.7m—+84m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性

试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润

30分钟后检查 无油渍

验收结论： 监理单位：

验收单位签字 施工单位 年 月曰 监理单位 年 月曰 制作单位 / 年 月曰 设计单位 / 年 月曰 建设单位 / 年 月曰 煤油渗漏试验

施工部位 脱硫塔烟囱+84 — +92m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期 检验标准 JB/4735-2005《钢制焊接常压容器》 检验目的 塔体密封性

试验方法 焊缝清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。待干燥后再于焊缝的内 壁喷或涂以煤油2-3次，使表面得到足够的浸润。经 30分钟后，以白粉上没有油渍为合格。

环境温度 C 湿度 % 过程记录 时间 操作内容 要求 结果

于外壁焊缝上涂白粉浆 均匀 白粉浆干燥 干燥 喷或涂煤油2-3次 完全浸润

30分钟后检查 无油渍 验收结论： 监理单位：

验收单位签字 施工单位 年 月曰 监理单位 年 月曰 制作单位 / 年 月曰 设计单位 / 年 月曰 建设单位 / 年 月曰 煤油渗漏试验

施工部位 脱硫塔烟囱+92m- +100m 施工单位 湖南麓南脱硫脱硝科技有限公司 试验编号 检验日期

合集下载

耐压试验操作

耐压试验操作

容器耐压试验管理规程GB/T19001-2008/ISO9001：2008受控状态：文件编号：QC-04-007上海通华不锈钢压力容器工程有限公司标题：容器耐压试验管理规程版本号：04文件编号：QC-04-007 页码：1/4总则：加强产品在耐压试验时的过程控制，防止压力试验时出现事故，杜绝试验时的失误。

适用范围：本守则适用于容器的液压试验、气压试验、气密性试验和煤油渗漏试验。

1.压力试验前准备a.压力试验前试压容器各连接部位的紧固螺栓必须装配齐全，紧固妥当。

b.试压容器必须摆放平稳，且内部清洁。

c.所使用的压力表，其精度不低于1.5级（低压容器不低于2.5级）；压力表刻度盘极限值应为最高工作压力的1.5-3倍，表盘直径不应小于100mm；而且必须是经过检定计量的在检周期内；压力表至少应有两个。

d.压力试验场地应有可靠的安全防护设施并应经本厂安全员检验认可。

2.压力容器液压试验的要求a.本厂液压试验介质选用水，其所用的水必须是洁净的。

b.奥氏体不锈钢压力容器用水进行液压试验，应控制水中氯离子含量不超过25mg/L。

试验后，操作者应将液体排净，并用压缩空气吹干。

c.液压试验时，将排气口设在容器最高点，再让容器内充满水，使空气排尽，然后接上试压泵，并将排气口密闭严密。

d.压力容器外表保持干燥，待压力容器壁温与液体温度接近时，开动试压泵使压力缓慢上升至设计压力，确认无泄漏后，继续升压到规定的试验压力，保压30分钟，然后降压至试验压力的80％保压足够时间进行检查。

e.检查期间压力应保持不变，并不得采用连续加压来维持试验压力数值。

f.压力容器液压试验过程中不得带压紧固螺栓或向受压组件施加外力。

3.换热器液压试验3.1.换热器由于结构特殊，水压试验应按序多次进行。

每次水压试验均需按本守则第2条款进行。

3.2.固定管板式换热器，U型管式换热器，填料函式换热器水压试验程序为：标题：容器耐压试验管理规程版本号：04文件编号：QC-04-007 页码：2/4a.管子与管板连接处检查（壳程）b.管箱检查（管程）3.3.浮头式换热器，液压试验程序：a.管箱、管子与固定管板，管子与浮头管板，浮头盖连接处检查（管程）。

焊缝渗油试验记录

焊缝渗油试验记录

焊缝渗油试验记录
建设单位江阴兴澄特钢一
热电分厂
工程项目
2#锅炉烟气
脱硝
锅炉型号
SG-240/9.81-M
QT670
试验部位检验方法检查结果备注
空预器
焊缝背面刷石灰水
待石灰水干燥后，在
焊缝的另一面刷煤
油，刷油20分钟之
后检查刷石灰水一
侧焊缝无渗漏
反应器壳体无渗漏
反应器进口烟道无渗漏
下级省煤器出口烟道无渗漏
引风机进出口烟道无渗漏
除尘器进口烟道无渗漏
检查结果：
符合要求
职责签名日期施工班组
安装责任人
总包单位
监理单位
建设单位。

7.9激光焊接接头的密封性检验.

7.9激光焊接接头的密封性检验.


9/14/2018
2.2 激光焊接接头气密性检验的方法
激光焊接接头的气密性试验方法较多（图1），但方便常用的有以下几种：
(1)盛水试验：以水自重所产生的静压检验结构有无渗漏现象。以目测为主，
适用于不受压但要求有密封性的一般焊接结构。 (2)沉水试验：用于受较小内压的小型容器或管道。检验前先对容器或管道
9/14/2018
9/14/2018
3. 小结
本次课介绍了检验激光焊接接头缺陷的常用方法和目的，详
细说明了6种简单方便的焊接接头气密性试验方法和）举例说明对激光焊接接头的气密性试验和水压试验的区别
和联系？
（2）给出三种对激光焊接接头气密性试验的方法，并比较各自 的优缺点？
激光焊接接头的气密性检验
课程名称：激光焊接工艺实践 承担单位：浙江工贸职业技术学院
9/14/2018
1.教学目标
• 了解激光焊接接头的常用检测方法和目的，掌握激光焊 接接头气密性检验的工艺过程。
9/14/2018
2 激光焊接接头的气密性检验
2.1 激光焊接接头气密性检验的目的 对于激光焊接的容器、罐体等，当有密封性要求时，必须检验焊接接头是否漏水、 漏油或漏气。特别是压力容器，除了进行以致密性检验为目的的气密性试验以外，还 要进行以接头强度校核为目的的气压试验。
充以一定压力(0.4-0.5MPa)的压缩空气。然后沉水以检验密封性，如有泄
漏，水中会有气泡产生。 (3)煤油渗漏试验：用于受较小内压及要求有一定密封性的焊接结构。煤油 渗透性强，非常适合焊缝的密封性检验。检验前先在焊缝便于观察一侧刷 石灰水，干燥后在焊缝另一侧刷涂煤油，如有穿透性缺陷，石灰层上会泛 出煤油斑或煤油带。观察时间为15 -30min。
关于致密性试验和气密性试验的问题

关于致密性试验和气密性试验的问题

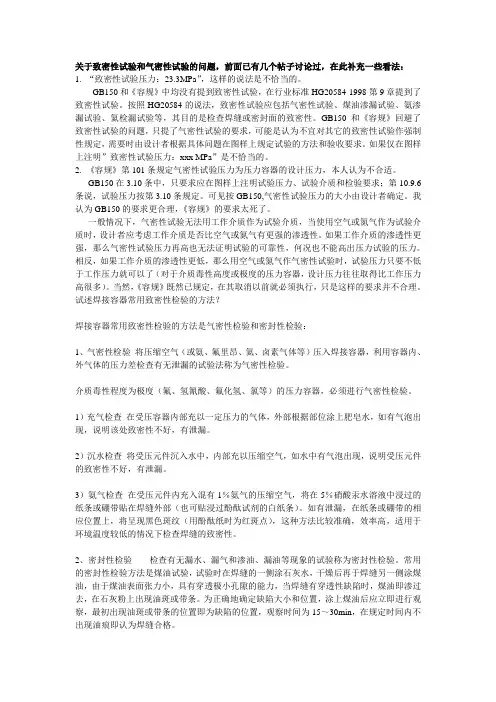

关于致密性试验和气密性试验的问题，前面已有几个帖子讨论过，在此补充一些看法：1. “致密性试验压力：23.3MPa”，这样的说法是不恰当的。

GB150和《容规》中均没有提到致密性试验，在行业标准HG20584-1998第9章提到了致密性试验。

按照HG20584的说法，致密性试验应包括气密性试验、煤油渗漏试验、氨渗漏试验、氦检漏试验等，其目的是检查焊缝或密封面的致密性。

GB150和《容规》回避了致密性试验的问题，只提了气密性试验的要求，可能是认为不宜对其它的致密性试验作强制性规定，需要时由设计者根据具体问题在图样上规定试验的方法和验收要求。

如果仅在图样上注明”致密性试验压力：xxx MPa”是不恰当的。

2. 《容规》第101条规定气密性试验压力为压力容器的设计压力，本人认为不合适。

GB150在3.10条中，只要求应在图样上注明试验压力、试验介质和检验要求；第10.9.6条说，试验压力按第3.10条规定。

可见按GB150,气密性试验压力的大小由设计者确定。

我认为GB150的要求更合理，《容规》的要求太死了。

一般情况下，气密性试验无法用工作介质作为试验介质，当使用空气或氮气作为试验介质时，设计者应考虑工作介质是否比空气或氮气有更强的渗透性。

如果工作介质的渗透性更强，那么气密性试验压力再高也无法证明试验的可靠性，何况也不能高出压力试验的压力。

相反，如果工作介质的渗透性更低，那么用空气或氮气作气密性试验时，试验压力只要不低于工作压力就可以了（对于介质毒性高度或极度的压力容器，设计压力往往取得比工作压力高很多）。

当然，《容规》既然已规定，在其取消以前就必须执行，只是这样的要求并不合理。

试述焊接容器常用致密性检验的方法？焊接容器常用致密性检验的方法是气密性检验和密封性检验：1、气密性检验将压缩空气（或氨、氟里昂、氦、卤素气体等）压入焊接容器，利用容器内、外气体的压力差检查有无泄漏的试验法称为气密性检验。

介质毒性程度为极度（氟、氢氰酸、氟化氢、氯等）的压力容器，必须进行气密性检验。
