实验七 空气中总悬浮颗粒物(TSP)的测定

环境空气总悬浮颗粒物的测定重量法1 适用范围本标准规定了测定环境空气中总悬浮颗粒物的重量法。

本标准适用于使用大流量或中流量采样器进行环境空气中总悬浮颗粒物浓度的手工测定，同时适用于无组织排放监控点空气中总悬浮颗粒物浓度的手工测定。

当使用大流量采样器和万分之一天平，采样体积为1512 m3时，方法检出限为7 μg/m3。

当使用中流量采样器和十万分之一天平，采样体积为144 m3时，方法检出限为7 μg/m3。

2 规范性引用文件本标准引用了下列文件或其中的条款。

凡是注明日期的引用文件，仅注日期的版本适用于本标准。

凡是未注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB 3095 环境空气质量标准GB 16297 大气污染物综合排放标准HJ 194 环境空气质量手工监测技术规范HJ/T 374 总悬浮颗粒物采样器技术要求及检测方法3 术语和定义下列术语和定义适用于本标准。

3.1总悬浮颗粒物 total suspended particle（TSP）环境空气中空气动力学直径小于等于100 μm的颗粒物。

3.2标准状态 standard state温度为273.15 K，压力为101.325 kPa时的状态。

3.3实际状态 ambient state温度为实际环境温度，压力为实际环境大气压时的状态。

4 方法原理通过具有一定切割特性的采样器，以恒速抽取定量体积的空气，使环境空气中的总悬浮颗粒物被截留在已知质量的滤膜上，根据采样前后滤膜的重量差和采样体积，计算总悬浮颗粒物的浓度。

5 试剂和材料5.1滤膜：a）材质：根据样品采集目的可选用玻璃纤维滤膜、石英滤膜等无机滤膜或聚四氟乙烯、聚氯乙烯、聚丙乙烯、混合纤维等有机滤膜；b）尺寸：200 mm×250 mm的方形滤膜或直径90 mm的圆形滤膜；c）滤膜阻力：在气流速度为0.45 m/s时，单张滤膜阻力不大于3.5 kPa；d）捕集效率：对于直径为0.3 μm的标准粒子，滤膜的捕集效率不低于99%；e）滤膜失重：在气流速度为0.45 m/s时，抽取经高效过滤器净化的空气5 h，滤膜失重不大于0.012 mg/cm2。

总悬浮颗粒物（TSP）
赵官正青、李金玉、翟羽佳、石振强、王铭 炀
1、TSP的简单介绍及现状 2、TSP三种测试方法
3、大气总悬浮颗粒物（TSP）测 定（称重量法）的详细介绍
TSP的简单介绍
TSP的定义 TSP的来源及组成 TSP的危害 TSP的污染现状

1. TSP的简单介绍

定义： Suspended Particles）
Thanks
危害

总悬浮颗粒物对人体的危害程度主要取决定于 颗粒物粒度大小及化学组成。

越细小的颗粒物对人体危害越大。 粒径超过10微米的颗粒物可被鼻毛吸留，也会 随气流附着皮肤或进入眼睛，会阻塞皮肤的毛 囊和汗腺，引起皮肤炎和眼结膜炎。
粒径小于10微米的颗粒物可随人的呼吸沉积肺 部，甚至可以进入肺泡、血液。这些颗粒物在 肺泡上沉积下来，损伤肺泡和粘膜，导致肺心 病，引起慢性鼻咽炎、慢性支气管炎等一系列 病变，严重的可定 （称重量法）
一、实验目的

掌握智能中流量TSP采样器的使用方法

掌握TSP采样及测定方法
二、实验原理
空气中总悬浮颗粒物（简称TSP）采用重量 法进行测定：抽取一定体积的空气，使之通过已
恒重的滤膜，则悬浮微粒被阻留在滤膜上，根据
采样前后滤膜重量之差及采气体积，可计算总悬
四、计算
总悬浮颗粒物的含量 C（TSP，mg/m3）=
W1-W0 QN × T
式中：W1——尘膜质量，mg W0——空白滤膜质量，mg T——采样时间，min QN——标准状况下的采样流量，m3/min
五、注意事项
1. 由于TSP 采集尘粒的当量直径 <100μ m，考虑 采样头构造，在样品采集时应控制气流速度 在3m/s内； 2. 应仔细检查滤膜，不得有针孔或任何缺陷， 以免采样时漏气。 3. 称量不带衬纸的聚氯乙烯滤膜时，在取放滤 膜时，用金属镊子触一下天平盘，消除静电 的影响。

订

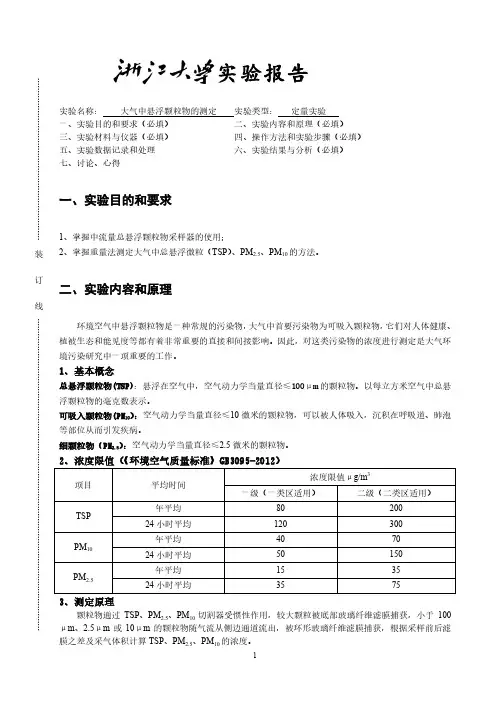

二、实验内容和原理
线
环境空气中悬浮颗粒物是一种常规的污染物，大气中首要污染物为可吸入颗粒物，它们对人体健康、
植被生态和能见度等都有着非常重要的直接和间接影响。因此，对这类污染物的浓度进行测定是大气环
境污染研究中一项重要的工作。
1、基本概念
总悬浮颗粒物(TSP)：悬浮在空气中，空气动力学当量直径≤100μm 的颗粒物。以每立方米空气中总悬
其中 PM10 含量远大于 TSP 含量，因为该实验在极精确的水平上进行，可能产生该误差的原因有： ①称量滤膜质量的时间超过 30s，质量不精确； ②分析天平没有调平或质量没有稳定就读数； ③采样地点和高度不一致，导致样本没有一致性； ④采样过程中因为移动仪器或其他不规范操作导致数据出错。
研究结果表明，PM10/TSP 的重量比为 60%—80%，而 PM2.5/PM10 的重量比为 50%—70%，PM2.5/PM10 的重 量比为 30%—56%。而实验所得 PM2.5 占 TSP 的比例为 18.46%，较研究结果偏低，可能的原因是 PM2.5 本身 就很难测定，采样时间不够可能导致其数据偏低。
六、讨论、心得
1、注意事项
1) 滤膜上积尘较多或电源电压变化时，采样流量会有波动，应随时注意检查和调节流量。 2) 抽气动力和排气口应放在滤膜采样夹的下风口，必要时将排气口垫高，以避免排气将地面尘土扬起。 3) 称量不带衬纸的过氯乙烯滤膜时，在取放滤膜时，用金属镊子触一下天平盘，以清除静电的影响。 4) 采样高度应高地面 3-5m。
2、误差分析
1) 湿度。当日为雨天，空气湿度在 90%以上，根据不同湿度范围与总悬浮颗粒物修正值表1，可得当日 湿度范围为>90-81%，修正值为 0.004mg/m3，将平衡前的总悬浮颗粒物浓度值直接减去修正值，可 以增加实验结果的准确性；

一、空气中TSP、PM10、PM5及PM2.5的测定实验总悬浮颗粒物简称TSP，是指空气中空气动力学直径小于100μm的颗粒物。

测定TSP采用重量法。

所用的采样器按采气量大小，分为大流量采样器和中流量采样器。

方法的检出限为0.001mg/m3。

本实验选用中流量采样法。

1．原理通过具有一定切割特性的采样器，以恒速抽取定量体积的空气，空气中粒径小于100μm的悬浮颗粒物，被截留在已恒重的滤膜上。

根据采样前、后滤膜重量之差及采样体积，计算出TSP的质量浓度。

PM10、PM5及PM2.5的测定原理与之相同，但需要采用不同切割特性的采样器。

2．仪器⑴中流量采样器：采样器采样口的抽气速度为0.3m/s，采气流量（工作点流量）为100L/min。

⑵滤膜：超细玻璃纤维滤膜或聚氯乙烯等有机滤膜，直径9cm。

滤膜性能：滤膜对0.3μm标准粒子的截留效率不低于99％，在气流速度为0.45m/s时，单张滤膜阻力不大于3.5kPa，在同样气流速度下，抽取经高效过滤器净化的空气5h，每平方厘米滤膜失重不大于0.012mg。

⑶滤膜袋：用于存放采样后对折的采尘滤膜。

袋面印有编号、采样日期、采样地点、采样人等项栏目。

⑷滤膜保存盒：用于保存滤膜，保证滤膜在采样前处于平展不受折状态。

⑸镊子：用于夹取滤膜。

⑹X光看片机：用于检查滤膜有无缺损。

⑺打号机：用于在滤膜及滤膜袋上打号。

⑻恒温恒湿箱：箱内空气温度要求在15～30℃范围内连续可调，控温精度±1℃；箱内空气相对湿度应控制在45％～55％范围内。

恒温恒湿箱可连续工作。

⑼分析天平：感量0.1mg 。

⑽中流量孔口流量计：量程75～125L/min;准确度不超过±2％。

附有与孔口流量计配套的U 型管压差计（或智能流量效准器），最小分度值10Pa 。

⑾气压计。

⑿温度计 3．步骤⑴中流量采样器流量校准（用中流量孔口流量计校准）：（注：本次实验不做）新购置或维修后的采样器在启用前，需进行流量校准；正常使用的采样器每月需进行一次流量校准。
