上海市初三物理电路动态及故障教案

  • 格式：doc
  • 大小：955.08 KB
  • 文档页数：9

1 授课类型 电路动态 故障分析 教学目标 1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化； 2、会分析开关的断开或闭合引起电路中电学物理量的变化； 3、会判断两种基本的电路故障（断路和短路）。

1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 多 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 少（多或少）。无论串联还是并联电路，任意一个电阻变大，其总电阻也会增大。 2、有公式I=U/R得，当电压不变时，电阻越大，电流就越 小 （大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越 大 （大或小）； 3、滑动变阻器的作用： 改变自身接入电路的电阻大小从而改变（串联电路）电路各分用电器两端的电压分配情况 ，作用原理是 通过改变自身电阻丝的长度来改变自身接入电路电阻大小 。 4、电流表的特点是电阻很 小 （大或小），通常相当于 导线 ，电压表的特点是电阻很 大 （大或小），通常相当于 断路 。

第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化 （一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化 例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。（让学生画出滑动变阻器的有效电阻） 【答案】 首先看下电路是串联，电压表测量R1两端的电压，电流表测量总电流，当R2滑片P右移时，R2电阻增大，电路总电阻增大，所以通过电路的总电流减少，即电流表示数变小，根据串联电路分压特点可知，串联电路电阻越大所分的电压越大，所以当R2电阻增大，R1电阻不变，所以R2所分的的电压越多，相应R1两端所分电压减小，及电压表示数减小（也可以用学生们用起来相对简单的方法：总电阻增大，总电流减少，根据U=IR可得R1两端电压减少）

图1 2

针对练习(只练习) （1）、如图2，当滑片P向左移动时， A表和V表将如何变化。

【答案】A表增大，V不变 （3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ D ） (A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。 (C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。

例题 在图5所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流

表A的示数将 ，电压表V与电压表V1示数的差值跟电压表V2示数的比值 ．（均选填“变小”、“不变”或“变大”）

【解析】：a.判断串并联：串联（把电压表看成断路）

b.电表的测量对象：电流表测量串联电路的电流，电压表V1测量电阻R1

两端的电压，电压表测量的是R2两端的电压，电压表V测量电源电压；

c、P向左移，电阻变小，电流表的示数变大，电压表V1示数变大，电压表V2示数的变小。故电压表V示数不变。所以，电压表V与电压表V1示数的差值跟电压表V2示数的比值等于1。 【答案】：变大 不变

（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化

例二、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？ 分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值， 再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。 【答案】A1 、V不变 ；A2减小

【针对练习】 （5）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？ 【答案】A1 、A2减小；V不变

图2 图4

图7 图6 A R1 P R2

S V1 V2

V 图5 3

第二种类型：开关的断开或闭合引起电路中电学物理量的变化 （三）、串联电路中开关的断开或闭合引起的变化 例三、在如图8所示的电路中，将开关K闭合，则电流表的示数 将______，电压表的示数将________(均填“变大”、“变小”或 “不变”)。 分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路， 然后根据欧姆定律判断。 【答案】变大 ，变大 针对练习 （6）、在如图9所示的电路中，当开关K断开时，电阻R1与 R2是__串____联连接的。开关K闭合时，电压表的示数 将___变小__(选填“变小”、“不变”或“变大”)。 （四）、并联电路中开关的断开或闭合引起的变化

例四、在图10中，灯泡L1和灯泡L2是______联连接的。当开关K断 开时，电压表的示数将________；电流表的示数将__________ (选填“增大”、“不变”或“减小”)。 【答案】并联，不变，减小 针对练习 （7）、在图11中，灯泡L1和灯泡L2是______联连接的。 当开关K断开时，电压表的示数将________；电流表A1的示 数将__________(选填“增大”、“不变”或“减小”)。 【答案】并联，减小，不变

图8 图9

图11 图10 1 （1） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。 （2） 确定各表测量对象：电压表只抱一个，电流表和谁串联。 （3） 电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。 （4） 各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。 4

图5 R2 P

A

A1

S R1

V

1、 【宝山-滑动变阻器】在图12所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动一小段时，电压表V1示数与电压表V2示数之和将_________，电压表V1示数与电流表A示数之比将_________。（均选填“变大”、“变小”或“不变”） 答案：变大 不变

2、【虹口-滑动变阻器】在图5所示的电路中，电源电压保持不变。闭合电键S，且未移动滑片，三个电表中_______表的示数变大（选填“A”、“A1”或“V”）；当滑动变阻器的滑片P向右移动时，电流表A与电流表A1示数的比值将_______（选填“变小”、“不变”或“变大”）。 答案：A 变大

3、【嘉定-滑动变阻器】在图13所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A1的示数将_（19）_，电压表V与电流表A示数的比值将_（20）_。(均选填“变大”、 “不变”或“变小”)。 答案：变小 变大

4【杨浦】在图7所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将 （16） ，电流表A1的示数将 （17） ，电压表V与电流表A示数的比值将 （18） 。（均选填“变大”、“不变”或“变小”） 答案：不变 不变 变小 5、【杨浦】在如图8所示的电路中，电源电压不变，当电键S由闭合到断开时，电流表A的示数将 （19） ，电压表V1的示数将 （20） 。S断开后，将滑片向右移动，则电流表A的示数将 （21） ，电压表V1示数与电压表V2示数的比值将 （22） 。（均选填“变大”、“变小”或“不变”）

答案：变大 变小 变小 变大

图12 A V1 V2 R2 S P B A R1

图13 VRA

S

PVR

V A1

A

R2 S

R1 5

故障电路：故障电路是电学的重点，也是难点！ 一、串联电路故障分析：

（1）、电压表示数变大，故障：L短路或R断路 （内断外短）； （2）、电压表示数变小，故障：L断路或R短路 （内短外断）； （3）、电流表示数变大，故障：R短路或L短路 （短路电流大）； （4）、电流表示数变小，故障：R断路或L断路 （断路电流小）； （5）、小灯L不亮，故障：R断路或L断路或L短路； a、R断路：电压表V变大，电流表A变小。 b、L断路：电压表V变小，电流表A变小。 c、L短路：电压表V变大，电流表A变大。

二、并联电路故障分析： 并联电路故障较简单，只有断路出现的情况，（思考：并联中短路会有什么后果？） 6

1、【黄浦】在图4所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大，已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是……………………………………………（ ）

A．可能是电阻R短路，电流表的示数变大 B．可能是灯L短路，电压表的示数变大 C．一定是电阻R断路，电压表的示数变大 D．一定是灯L断路，电流表的示数变大

分析： 典型的串联电路故障，题干条件：两个电表中只有一个电表的示数变大，只有电压表示数变大则为R断路只有电流表示数变大则为R短路。综合题干条件和选项条件选择A 答案：A 2、【卢湾】在图3所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故障，电键S闭合后，电压表指针所在的位置不变，下列判断中正确的是 （ ）

A．若灯L发光，则可能电阻R断路 B．若灯L发光，则可能电阻R短路 C．若灯L不发光，则可能电阻R短路 D．若灯L不发光，则可能电阻R断路

分析： 电键刚闭合后电压表的位置不变，则一开始电路中已存在故障，重点分析电压表在开关闭合前是测谁的电压。 电键断开时，灯L未工作： 第一种情况：若灯L断路，则电压表刚开始就没有示数，开关闭合后也一样没有示数，符合题干条件，即灯L不发光，则灯L断路，但选项中没有。 第二种情况：若灯L短路，则电压表测的是电源电压，有示数，开关闭合后，若使得电压表示数不变依然测电源电压，则灯L不发光，灯L短路，没有选项。 第三种情况：若灯是完好的用电器，因为没有电流通过，电压表可以看成接在电源两端，则电压表测的是电源电压，有示数，开关闭合后，若使得电压表示数不变依然测电源电压，则R断路，灯L不发光，选项D。 答案：D 注：解析意在学生理解，掌握故障电路分析思维，考试做题建议不采用，这类题型可以用排除法，节省时间。 3、【金山】在图3所示的电路中，电源电压保持不变。电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是 （ ） A．灯L1断路。 B．灯L1短路。 C．灯L2断路。 D．灯L2短路。 分析：典型并联电路分析，直接排除B和D选项，根据题干条件以及并联电路特点（各个支路上电流互不干扰）则为灯L2断路 答案：C

图4 R L

S

A V

R S V L 图3

图3 S L2

L1 A1

V A2

合集下载

初中物理动态电路教案

初中物理动态电路教案

初中物理动态电路教案教学目标：1. 理解动态电路的概念，掌握电路中电流、电压的基本关系。

2. 学会分析动态电路的变化，能够运用欧姆定律解决问题。

3. 培养学生的观察能力、思考能力和动手能力。

教学重点：1. 动态电路的概念及电流、电压的基本关系。

2. 欧姆定律在动态电路中的应用。

教学难点：1. 动态电路的变化分析。

2. 欧姆定律的灵活运用。

教学准备：1. 实验室用电路器材一套。

2. 电流表、电压表各一个。

3. 滑动变阻器、灯泡、电阻等。

教学过程：一、导入（5分钟）1. 引导学生回顾电路的基本概念，如电源、负载、通路等。

2. 提问：什么是动态电路？动态电路与静态电路有什么区别？二、新课讲解（20分钟）1. 讲解动态电路的概念，解释电路中电流、电压的变化。

2. 引入欧姆定律：I = V/R，讲解其在动态电路中的应用。

3. 分析动态电路的变化，如开关控制、滑动变阻器调节等。

4. 举例说明动态电路中电流、电压的变化规律。

三、实验演示（15分钟）1. 安排学生分组进行实验，观察动态电路中电流、电压的变化。

2. 引导学生运用欧姆定律解决问题，如求解未知电阻值等。

四、课堂练习（10分钟）1. 发放练习题，要求学生在课堂上完成。

2. 题目涉及动态电路的分析、欧姆定律的应用等。

五、总结与反思（5分钟）1. 让学生回顾本节课所学内容，总结动态电路的特点。

2. 提问：如何解决动态电路问题？欧姆定律在其中的作用是什么？教学延伸：1. 引导学生思考动态电路在现实生活中的应用，如电子设备、家居电路等。

2. 介绍一些与动态电路相关的物理现象，如自感、互感等。

教学反思：本节课通过讲解和实验相结合的方式，让学生掌握了动态电路的基本概念和欧姆定律的应用。

在实验环节，学生能够亲自操作，观察动态电路的变化，提高了观察能力和动手能力。

但在课堂练习环节，部分学生对动态电路的分析仍存在困难，需要在今后的教学中加强训练。

总体来说，本节课达到了预期的教学效果。

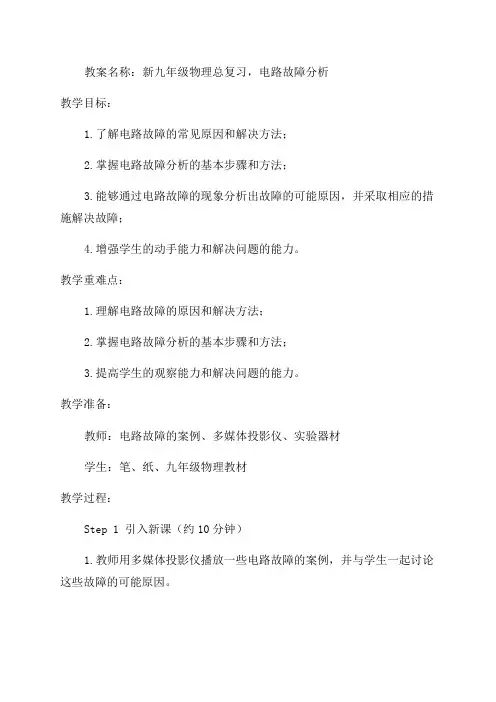

新九年级物理总复习电路故障分析》教案

新九年级物理总复习电路故障分析》教案

教案名称：新九年级物理总复习，电路故障分析教学目标：1.了解电路故障的常见原因和解决方法；2.掌握电路故障分析的基本步骤和方法；3.能够通过电路故障的现象分析出故障的可能原因，并采取相应的措施解决故障；4.增强学生的动手能力和解决问题的能力。

教学重难点：1.理解电路故障的原因和解决方法；2.掌握电路故障分析的基本步骤和方法；3.提高学生的观察能力和解决问题的能力。

教学准备：教师：电路故障的案例、多媒体投影仪、实验器材学生：笔、纸、九年级物理教材教学过程：Step 1 引入新课（约10分钟）1.教师用多媒体投影仪播放一些电路故障的案例，并与学生一起讨论这些故障的可能原因。

2.教师解释电路故障的常见原因和解决方法，强调学生在解决电路故障时要注意安全。

Step 2 讲解电路故障分析的基本步骤和方法（约15分钟）1.教师简要介绍电路故障分析的基本步骤：观察、分析、解决。

2.教师详细讲解电路故障分析的具体方法：a.观察：观察电路故障的现象，包括灯泡亮不亮、电流大小等，记录下相关信息。

b.分析：根据观察到的现象，推测故障的可能原因，包括电源故障、线路连接不良、元件故障等，并列出可能的解决方法。

c.解决：根据分析的结果，采取相应的措施解决故障，包括更换电源、检查线路连接、更换元件等。

Step 3 分组讨论电路故障案例（约20分钟）1.将学生分成若干小组，每个小组选择一个电路故障案例进行讨论。

2.学生根据电路故障的现象，进行观察和分析，推测故障的可能原因，并提出解决方法。

3.每个小组将其观察、分析和解决方法向全班展示，并与全班一起讨论。

Step 4 实验操作（约25分钟）1.教师组织学生进行实验，通过实验操作来体验电路故障的分析和解决过程。

2.学生自主选择实验器材和电路元件，组建一个电路并假设其中存在故障。

3.学生观察电路的现象，进行分析，推测故障的可能原因，并提出相应的解决方法。

4.学生对电路进行相应的操作和实验，验证推测，尝试解决故障。

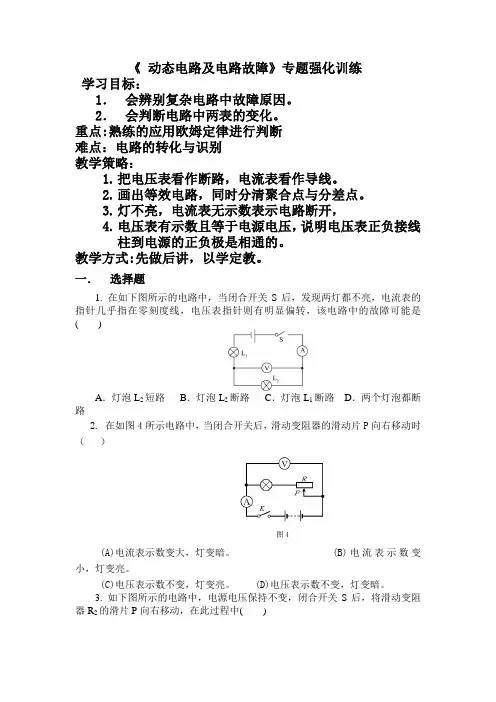

动态电路及电路故障(初中 物理教案)
