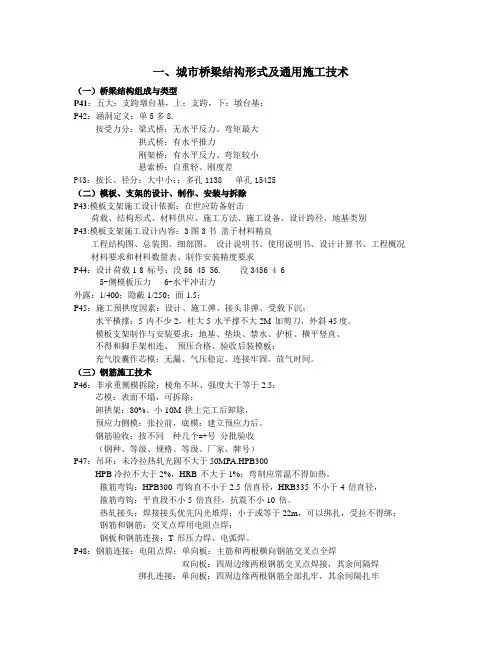

一、城市桥梁结构形式及通用施工技术（一）桥梁结构组成与类型P41：五大：支跨墩台基，上：支跨，下：墩台基；P42：涵洞定义：单5多8.按受力分：梁式桥：无水平反力、弯矩最大拱式桥：有水平推力刚架桥：有水平反力、弯矩较小悬索桥：自重轻、刚度差P43：按长、径分：大中小：：多孔1138 单孔15425（二）模板、支架的设计、制作、安装与拆除P43:模板支架施工设计依据：在世应防备射击荷载、结构形式、材料供应、施工方法、施工设备、设计跨径、地基类别P43:模板支架施工设计内容：3图3书盖子材料精良工程结构图、总装图、细部图、设计说明书、使用说明书、设计计算书、工程概况材料要求和材料数量表、制作安装精度要求P44：设计荷载1-8 标号：没56 45 56. 没3456 4 65-侧模板压力 6-水平冲击力外露：1/400；隐蔽1/250；面1.5；P45：施工预拱度因素：设计、施工弹、接头非弹、受载下沉；水平横撑：5 内不少2，柱大5 水平撑不大2M 加剪刀，外斜45度。
模板支架制作与安装要求：地基、垫块、禁水、护桩、横平竖直、不得和脚手架相连、预压合格、验收后装模板；充气胶囊作芯模：无漏、气压稳定、连接牢固、放气时间。
（三）钢筋施工技术P46：非承重侧模拆除：棱角不坏、强度大于等于2.5；芯模：表面不塌，可拆除；卸拱架：80%、小10M 拱上完工后卸除，预应力侧模：张拉前，底模：建立预应力后。
钢筋验收：按不同种几个=+号分批验收（钢种、等级、规格、等级、厂家、牌号）P47：吊环：未冷拉热轧光圆不大于50MPA.HPB300HPB冷拉不大于2%，HRB 不大于1%；弯制应常温不得加热。
箍筋弯钩：HPB300 弯钩直不小于2.5 倍直径，HRB335 不小于4 倍直径，箍筋弯钩：平直段不小5 倍直径，抗震不小10 倍。
热轧接头：焊接接头优先闪光堆焊；小于或等于22m，可以绑扎，受拉不得绑；钢筋和钢筋：交叉点焊用电阻点焊；钢板和钢筋连接：T 形压力焊、电弧焊。
第十章城市桥梁只需要知道些概念（名词解释和基本数据）♦一些与桥梁布置和结构有关的主要尺寸和术语名称。
♦净跨径对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
♦总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑l0）。
它反映了桥下宣泄洪水的能力。
♦计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。
对于图9-2-3所示的拱式桥，是两相邻拱脚截面形心点之间的水平距离。
桥跨结构的力学计算是以计算跨径为基准的。
♦计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。
♦桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。
对于无桥台的桥梁，为桥面系行车道的全长。
在一条道路中，桥梁和涵洞总长的比重反映它们在整段线路建设中的重要程度。
♦桥梁高度简称桥高，是指桥面与低水位之间的高差，以H1表示，或为桥面与桥下线路路面之间的距离。
桥高在某种程度上反映了桥梁施工的难易性。
♦桥下净空高度设计洪水位或计算通航水位（或桥下行车路面）至桥跨结构最下缘之间的距离，以H表示。
它应保证能安全排洪（或车辆通行），并不得小于对该河流通航所规定的高度。
♦建筑高度桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。
它不仅与桥梁的结构体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。
道路（或铁路）定线中所确定的桥面（或轨顶）标高，对通航（或行车）净空顶部标高之差，又称为容许建筑高度。
显然，桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航或通车要求。
♦净矢高从拱顶截面下缘至相邻两拱脚截面下缘最低点之间连线的垂直距离，以f0表示。
♦计算矢高从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。
♦矢跨比拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比（f/l）,也称拱矢度。
2020一级建造师《市政公用工程管理与实务》优选题分【考点】钢筋（管）混凝土拱桥施工技术【出题方向】1.拱桥的类型与施工方法（分类、方法选用）2.现浇拱桥施工（一般规定、浇筑技术要求）3.装配式桁架拱和刚构拱安装（材料、变形控制）4.钢管混凝土拱（焊接、构造、安装、质量控制）【考点】斜拉桥施工技术【出题方向】1.斜拉桥类型与组成（构造识别、施工程序）2.施工技术要点（索塔、主梁）3.斜拉桥施工监测（变形、应力、温度）【习题1】钢管拱肋安装应符合的规定下列说法错误的是（）。
A.钢管拱肋成拱过程中，应同时安装横向连系B.节段间环焊缝的施焊应对称进行，不得采用堆焊C.合龙口的焊接作业选择在环境温度相对稳定的时段内快速完成D.斜拉扣索悬拼法扣索为高强钢丝束，其安全系数为1.5E.质量检测应以人工敲击为主，超声波检测为辅【答案】DE【解析】采用斜拉扣索悬拼法施工时，扣索采用钢绞线或高强度钢丝束时，安全系数应大于2。
质量检测应以超声波检测为主，人工敲击为辅。
【习题2】下列施工方法中，属于斜拉桥主梁施工方法的有（）。
A.顶推法B.平转法C.支架法D.竖转法E.悬臂法【答案】ABCE【解析】主梁施工方法包括：顶推法、平转法、支架法和悬臂法（拼装、现浇）法。
【习题3】下列不属于斜拉桥主梁施工时必须进行的监控检测内容是（）。
A.主梁线形B.支座反力C.温度D.斜拉索垂度【答案】D【解析】施工监测主要内容（1）变形：主梁线形、高程、轴线高差、索塔水平位移；（2）应力：拉索索力、支座反力以及梁、塔应力变化；（3）温度：温度场及指定测量时间塔、梁、索的变化。
【习题4】背景资料某大型斜拉桥为独塔双索面PC双柱梁式结构，引桥K4+933~K5+05为4×30m现浇箱梁。
桥梁主塔下部结构为Φ1.5m钻孔灌注桩，4m厚钢筋混凝土承台。
如下图：事件一：桩基础在施工过程中发生如下事件（1）灌注下混凝土用钢导管灌注，导管使用前用压气试压的方法进行检验。
