桥梁施工技术桥梁是连接两岸的重要交通设施，它不仅承载着人们的出行需求，也象征着现代化城市的发展。
在桥梁的建设过程中，施工技术的选择和应用至关重要。
本文将介绍几种常见的桥梁施工技术，包括预制桥梁、钢桁梁桥和斜拉桥。
一、预制预制桥梁是指在工厂或预制场地完成构件的制作，然后再运输到工地进行组装和安装的桥梁。
这种施工技术相比于现场浇筑的传统方法具有许多优势。
首先，预制桥梁能够提高施工质量和效率。
由于构件在工厂内进行制作，可以避免受到天气等因素的影响。
在工厂内，工人可以有更好的工作环境，使用更专业的设备和工具，确保构件的精确度和质量。
而在现场，只需要进行组装和连接工作，大大缩短了施工周期。
其次，预制桥梁节约了现场施工的资源和人力成本。
相对于传统浇筑施工需要大量的模板、脚手架和人工搅拌等设备和工具，预制桥梁的施工过程更为简单和便捷。
这不仅减少了建设成本，也有利于环境保护。
最后，预制桥梁具有较好的适应性和可塑性。
工厂制作的构件可以根据不同桥梁的设计要求进行定制。
这样既保证了桥梁的结构安全，也满足了工程的美观需求。
同时，预制桥梁还具备可拆卸性，便于维护和更新。
二、钢桁梁桥施工技术钢桁梁桥是一种使用钢材制作的主要承重构件的桥梁。
它具有高强度、刚性好、重量轻等优点，适用于跨越较大距离和承受较大荷载的场合。
钢桁梁桥的施工过程包括制作和安装两个主要阶段。
在制作阶段，需要进行钢材的切割、焊接和防腐等处理工作。
这些工作需要高水平的技术和专业的设备，以确保构件的质量和安全。
在安装阶段，需要将构件吊装到预定位置，并进行连接和固定。
这需要使用大型起重设备，如吊车、龙门吊等。
在施工过程中，要严格按照设计要求进行操作，确保桥梁的稳固和安全。
钢桁梁桥的施工技术要求对工人的技术水平较高，同时需要考虑材料的选择和处理方法。
只有严格按照规范进行施工，才能确保钢桁梁桥的质量和使用寿命。
三、斜拉桥施工技术斜拉桥是使用钢缆支撑桥梁主梁的一种结构形式。
二建思维导图
主讲人：黄老师
2020年全国二级建造师执业资格考试
第二节城镇桥梁工程（上）
第二节 城镇桥梁工程第一目 城市桥梁结构形式及通用施工技术
第二目 城市桥梁下部结构施工
第一目 城市桥梁结构
形式及通用施工技术
考点二 城市桥梁类型
桥梁的发展
可把我牛坏了，
叉会儿腰
考点一 城镇桥梁组成
上部结构
下部结构桥跨结构桥墩桥台墩台基础支座系统附属设施
灯光照明栏杆
伸缩缝
桥面铺装
排水防水系统桥梁结构组成
1.按受力特点
（1）梁桥
考点二 城镇桥梁类型
（3）刚架桥
（5）斜拉桥
考点一 各类围堰施工要求
第二目 城市桥
梁下部结构施工
考点二 桩基础施工方法与设备选择
考点一 各类围堰施工要求
思考：如何在河里修建桥梁下部结构？
土围堰土袋围堰钢套箱围堰
双壁围堰钢板桩围堰围堰高度应高出施工期间可能出现的最高水位(包括浪高） 0.5～0.7m 。
1.钻孔灌注桩
考点二 桩基础施工方法与设备选择
（1）成孔
1.用什么挖
2.如何保证不塌孔
（2）吊放钢筋笼
（3）水下灌注混凝土
灌注：开始灌注混凝土时，导管底部至孔底的距离宜为300～ 500mm；导管首次埋入混凝土灌注面以下不应少于1m；正常灌注时导管埋入混凝土深度宜为2～6m。
一建市政管理与实务第 1题：单选题(本题1分)安装支架时，支架不得与（ ）相连。
A、模板B、施工脚手架C、拱架D、临时支撑【正确答案】：B第 2题：单选题(本题1分)按规定，（ ）在运输过程中向混凝土拌合物中加水。
A、严禁B、不宜C、在坍落度损失较大时可适量D、根据需要可以【正确答案】：A第 3题：单选题(本题1分)当防水材料为（ ）时，基层混凝土的含水率应小于4%（质量比）。
A、聚合物改性沥青涂料B、聚合物水泥涂料C、卷材及聚氨酯涂料D、聚合物涂料【正确答案】：C第 4题：多选题(本题2分)防水基层处理剂应根据（ ）选用。
A、防水层类型B、基层混凝土平整度C、基层混凝土龄期D、基层混凝土含水率E、铺设防水层前对处理剂的要求【正确答案】：ACDE第 5题：单选题(本题1分)钢筋接头应设在受力较小区段，不宜位于构件的最大（ ）处。
A、拉力B、压力C、弯矩D、剪力【正确答案】：C第 6题：单选题(本题1分)钢筋宜在（ ）状态下弯制。
A、低温B、常温C、高温D、加热【正确答案】：B第 7题：多选题(本题2分)钢筋应按不同（ ）及生产厂家分批验收，确认合格后方可使用。
A、牌号B、等级C、规格D、生产工艺E、钢种【正确答案】：ABCE第 8题：多选题(本题2分)关于钢筋的混凝土保护层厚度的说法，正确的有（ ）。
A、钢筋机械连接件的最小保护层厚度不得小于连接件直径的1/2B、 当受拉区主筋的混凝土保护层厚度大于50mm 时，应按规定在保护层内设置钢筋网C、应在钢筋与模板之间设置垫块，垫块应与钢筋绑扎牢固、错开布置D、普通钢筋和预应力直线形钢筋的最小混凝土保护层厚度不得小于钢筋公称直径E、后张法构件预应力直线形钢筋不得小于20mm【正确答案】：BCD第 9题：单选题(本题1分)关于桥梁计算跨径的说法，正确的是（ ）。
A、桥跨结构相邻两个支座中心之间的距离B、相邻两个桥墩（或桥台）之间的净距C、拱式桥的两相邻拱脚截面最低点之间的水平距离D、多孔桥梁中各孔净跨径的总和【正确答案】：A第 10题：多选题(本题2分)关于现场绑扎钢筋的说法，正确的有（ ）。
支座系统下部结构上部结构 上部结构、下部结构、支座系统 2020 一级建造师《市政公用工程管理与实务》考点精讲1K412010 城市桥梁结构形式及通用施工技术【考点】城市桥梁结构组成与类型一、桥梁基本组成与常用术语（二）桥梁的基本组成桥梁由和附属设施四个基本部分组成。
（1） ：：线路跨越障碍（如江河、山谷或其他线路等）的结构物。
（2） ：包括桥墩、桥台和墩台基础，是支承桥跨结构的结构物。
（3） ：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。
它不仅要传递很大 的荷载，并且要保证桥跨结构能产生一定的变位。
桥跨结构锥形护坡 桥面系《2017 年二级建造师市政公用工程管理与实务试卷》案例一：某公司承建一座城市桥梁。
该桥上部结构为 6×20m 简支预制预应力混凝土空心板梁，每跨设置边梁 2 片，中梁 24 片；……：包括和（桥面铺装、防水排水系统、栏杆或防撞栏杆以及灯光照明等）、等。
（4） 附属设施 伸缩缝、桥头搭板《2014 年一级建造师市政公用工程管理与实务试卷》案例四：…… 另外项目部配制了边防撞护栏定型组合钢模板，每次可浇筑边防撞护栏长度 200 米，每四天可周转一次，在上部结构基本完成后开始施工边防撞护栏，直至施工完成。
说明：1．A 主线桥梁起止桩号为 K1+100m～K2+000m；2．B 匝道由主线北侧往南下穿 A 主线，与挡墙相接，起止桩号为 BK0+000m～BK0+360m；3．C 匝道由 B 匝道北侧向东与主线相接，起止桩号为CK0+000m～CK0+150m；4．挡土墙起止桩号为 DK0+000m～DK0+090m。
（三）相关常用术语（1）净跨径：相邻两个桥墩（或桥台）之间的净距。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
（2）计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。
一建《市政》桥梁章节习题＋答案一、单项选择题（10题）1.桥面标高为99.260m，桥梁底标高为97.980m，常水位标高为91.340m，最高水位标高为93.450m，低水位的标高为88.764m，则该桥的桥梁高度为（）m。
A.7.920B.5.810C.10.496D.6.6402.拱桥的承重结构以受（）为主。
A.拉B.压C.弯D.扭3.下列桥梁类型中，属于按用途分类的是（）。
A.石拱桥B.人行桥C.特长桥D.刚架桥4.下列关于支架模板和拱架拆除的说法不正确的是（）。
A.模板、支架和拱架的拆除应遵循先支后拆、后支先拆的原则B.连续梁结构的模板应从支座向跨中方向依次循坏卸落C.悬臂结构的模板宜从悬臂端开始顺序卸落D.预应力混凝土底模应在结构建立预应力后拆除5.钢筋的级别、种类和直径应按设计要求选用，当需要代换时，只能由（）单位作变更设计。
A.施工B.建设C.监理D.原设计6.施工中钢筋接头受力状态不清的，应按（）处理。
A.受拉B.受压C.偏压D.受剪7.混凝土配合比设计步骤正确的是（）。
A.试验室配合比→初步配合比→基准配合比→施工配合比B.基准配合比→试验室配合比→初步配合比→施工配合比C.初步配合比→试验室配合比→施工配合比→基准配合比D.初步配合比→试验室配合比→基准配合比→施工配合比8.某河流年常水位为3.0m，年最高水位（包括浪高）为4.0m，施工期间可能出现的最高水位（包括浪高）为3.5m，则围堰高度至少为（）m。
A.3.5B.4.0C.4.2D.4.59.下列河床地层中，不宜使用钢板桩围堰的是（）。
A.砂类土B.碎石土C.有大漂石的卵石土D.强风化岩10.钻孔灌注桩,混凝在灌注过程中，导管埋入混凝土深度宜为（）。
A.1～3mB.1～4mC.2～8mD.2～6m二、多项选择题（10题）11.根据受力特点，桥梁可分为（）。
A.梁式桥B.拱式桥C.预应力混凝土桥D.悬索桥E.组合体系桥12.下列桥梁中，属于大桥的有（）。
桥梁施工中的新技术与创新应用桥梁，作为连接两地、跨越障碍的重要交通设施，在人类社会的发展中一直扮演着至关重要的角色。
随着科技的不断进步，桥梁施工领域也涌现出了众多新技术和创新应用，为桥梁工程的建设带来了更高的效率、更好的质量和更多的可能性。
一、预制拼装技术预制拼装技术是桥梁施工中的一项重大创新。
传统的桥梁施工往往在现场进行大量的混凝土浇筑和钢筋绑扎工作，不仅施工周期长，而且受天气等自然条件的影响较大。
而预制拼装技术则是将桥梁的构件在工厂中预先制作完成，然后运输到施工现场进行拼装。
这种技术的优势十分明显。
首先，预制构件在工厂中生产，可以实现标准化、规模化和精细化的生产，从而保证构件的质量和精度。
其次，由于大部分工作在工厂中完成，减少了现场施工的时间和工作量，大大缩短了施工周期。
再者，预制拼装技术对施工现场周边环境的影响较小，减少了施工过程中的噪音、粉尘等污染。
在实际应用中，预制拼装技术已经在许多桥梁项目中取得了显著的成效。
例如，＿____大桥采用了预制箱梁的拼装技术，成功地在短时间内完成了桥梁主体结构的施工，并且桥梁的质量和外观都达到了较高的水平。
二、高性能材料的应用高性能材料的出现为桥梁施工带来了新的突破。
高强度钢材、高性能混凝土等材料的应用，使得桥梁的承载能力得到了显著提高，同时也减轻了桥梁自身的重量，降低了施工成本。
高强度钢材具有更高的屈服强度和抗拉强度，可以用于制作更轻薄但更坚固的桥梁构件，如钢梁、钢索等。
高性能混凝土则具有更好的耐久性、抗裂性和工作性能，能够延长桥梁的使用寿命，减少维修成本。
以_____斜拉桥为例，其主塔采用了高性能混凝土，不仅提高了主塔的抗压强度和抗渗性能，还有效地减少了主塔的裂缝产生，增强了桥梁的整体稳定性和安全性。
三、桥梁施工中的信息化技术随着信息技术的飞速发展，桥梁施工也逐渐走向信息化和智能化。
BIM（建筑信息模型）技术的应用，为桥梁施工提供了全方位的数字化解决方案。
港珠澳大桥结构形式及关键工程技术分析赵能洪摘要：随着如今交通流量剧增，道路也在的不断完善及更新，其中道路中的桥梁工程设计是道路中难度比较大的工程，特别是跨长比较大的工程。
如今，随着技术水平的提高，道桥设计的质量也在不断的提高和优化。
而本文则将介绍一个新的奇迹——港珠澳大桥。
港珠澳大桥是连接香港、澳门、珠海这三座城市。
大桥的建成，促进了三座城市的经济繁荣及发展。
本文将从主要对港珠澳大桥的结构形式以及其工程所使用的一些关键技术进行分析。
关键词：港珠澳大桥；桥梁工程；施工技术1 绪论港珠澳大桥是中国以及全世界历史最长的一座桥梁工程，全长55公里，车辆设计速度为100km/h的双向六车道高速公路，花费1269亿元左右。
其分别设计了桥梁和海底隧道两大工程。
建造这座大桥大约花了8年的时间，花费大约1269亿元，该桥连接着香港，珠海，澳门这三个经济发展发达地区，成为连接这三个地区的重要通道。
2017年年底通车后，开车从香港到珠海由三个小时可以缩减成半个小时左右。
本文主要对青州航道桥、江海直达船航道桥、九洲航道桥、非通航桥以及珠澳口岸连接桥分析其结构设计及技术。
同时，港珠澳大桥的建立，进一步推动了这三个地区的经济快速发展，同时也代表着中国在桥梁设计领域上又进一步得到快速的提高。
2 港珠澳大桥工程结构形式分析由于该工程是一个大型的工程施工，所以其施工都是严格按照更高的标准、更高的要求去施工，设计使用的年限达到120年。
港珠澳大桥的工程施工达到了标准化、工厂化、大型化、装配化的施工特点。
港珠澳大桥的建造完工，成为了世界跨海通道之最，成为一个地标性建筑物。
港珠澳大桥主桥路段为香港新界的西北部散石湾的附近，然后该桥接香港的口岸，往外沿伸出去，然后经过了珠江口铜鼓、伶仃西、青州、九州等地方，紧接着连接珠海市的拱北湾，最后到珠海澳门口岸人工岛为止。
香港与珠海的线性走向为先从大屿山的石湾然后分别途经沙螺湾的水道至赤鱲角岛屿南部，观景山等，澳门与珠海的线性走向先从珠澳人工岛开始，经过经友谊圆形地至填海新区。

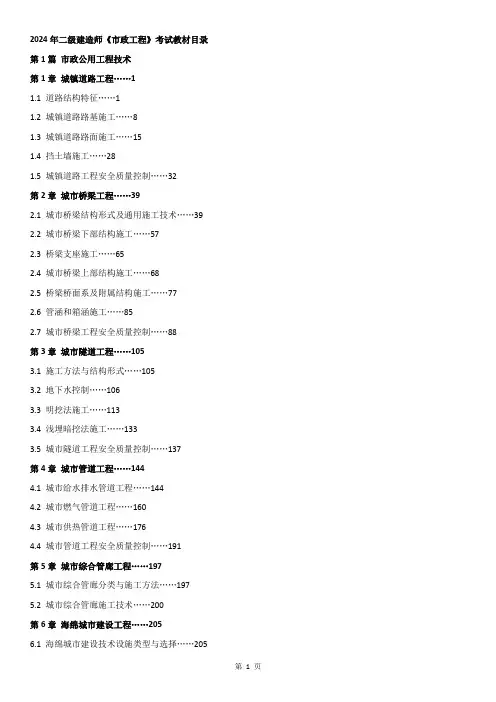

2024年二级建造师《市政工程》考试教材目录第1篇市政公用工程技术第1章城镇道路工程 (1)1.1 道路结构特征 (1)1.2 城镇道路路基施工 (8)1.3 城镇道路路面施工 (15)1.4 挡土墙施工 (28)1.5 城镇道路工程安全质量控制 (32)第2章城市桥梁工程 (39)2.1 城市桥梁结构形式及通用施工技术 (39)2.2 城市桥梁下部结构施工 (57)2.3 桥梁支座施工 (65)2.4 城市桥梁上部结构施工 (68)2.5 桥梁桥面系及附属结构施工 (77)2.6 管涵和箱涵施工 (85)2.7 城市桥梁工程安全质量控制 (88)第3章城市隧道工程 (105)3.1 施工方法与结构形式 (105)3.2 地下水控制 (106)3.3 明挖法施工 (113)3.4 浅埋暗挖法施工 (133)3.5 城市隧道工程安全质量控制 (137)第4章城市管道工程 (144)4.1 城市给水排水管道工程 (144)4.2 城市燃气管道工程 (160)4.3 城市供热管道工程 (176)4.4 城市管道工程安全质量控制 (191)第5章城市综合管廊工程 (197)5.1 城市综合管廊分类与施工方法 (197)5.2 城市综合管廊施工技术 (200)第6章海绵城市建设工程 (205)6.1 海绵城市建设技术设施类型与选择 (205)6.2 海绵城市建设施工技术 (209)第7章城市基础设施更新工程 (218)7.1 道路改造施工 (218)7.2 桥梁改造施工 (225)7.3 管网改造施工 (230)第8章施工测量 (238)8.1 施工测量主要内容与常用仪器 (238)8.2 施工测量及竣工测量 (241)第9章施工监测 (245)9.1 施工监测主要内容、常用仪器与方法 (245)9.2 监测技术与监测报告 (246)第2篇市政公用工程相关法规与标准第10章相关法规 (252)10.1 城市道路管理的有关规定 (252)10.2 城镇排水和污水处理管理的有关规定 (252)10.3 城镇燃气管理的有关规定 (254)第11章相关标准 (255)11.1 相关强制性标准的规定 (255)11.2 技术安全标准 (259)第3篇市政公用工程项目管理实务第12章市政公用工程企业资质与施工组织 (264)12.1 市政公用工程企业资质 (264)12.2 二级建造师执业范围 (269)12.3 施工项目管理机构 (273)12.4 施工组织设计 (276)第13章施工招标投标与合同管理 (288)13.1 施工招标投标 (288)13.2 施工合同管理 (294)第14章施工进度管理 (304)14.1 工程进度影响因素与计划管理 (304)14.2 施工进度计划编制与调整 (307)第15章施工质量管理 (316)15.1 质量策划 (316)15.2 施工质量控制 (318)15.3 竣工验收管理 (322)第16章施工成本管理 (326)16.1 工程造价管理 (326)16.2 施工成本管理 (330)16.3 工程结算管理 (338)第17章施工安全管理 (341)17.1 常见施工安全事故及预防 (341)17.2 施工安全管理要点 (347)第18章绿色施工及现场环境管理 (362)18.1 绿色施工管理 (362)18.2 施工现场环境管理 (367)。
