2020年一建市政精讲第29讲- 城市桥梁结构组成与类型

2K312010 城市桥梁结构形式及通用施工技术※必会知识点选择考点：桥梁的组成和分类，包括桥梁术语；模板、支架和拱架的设计、制作、安装与拆除，钢筋工程施工技术，混凝土工程施工技术，预应力混凝土工程施工技术；桥面防水；支座和伸缩装置案例考点：桥梁施工技术：模板、支架和拱架的设计、制作、安装与拆除，钢筋工程施工技术，混凝土工程施工技术，预应力混凝土工程施工技术；支座和伸缩装置2K312011 城市桥梁结构组成与类型★★考点预测：选择、案例真题体现：2014、2015、2016、2017、2018、2019一、桥梁基本组成与常用术语（二）桥梁的基本组成1.上部结构桥跨结构：线路跨越障碍的结构物。

2.下部结构（1）桥墩：是在河中或岸上支承桥跨结构的结构物。

（2）桥台：防止路堤滑塌；支承桥跨结构的端部。

（3）墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构。

3.支座系统：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。

4.附属设施（1）桥面铺装（或称行车道铺装）（2）排水防水系统（3）栏杆（或防撞栏杆）（4）伸缩缝（5）灯光照明（三）相关常用术语1.净跨径：相邻两个桥墩（或桥台）之间的净距。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

2.计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。

3.拱轴线：拱圈各截面形心点的连线。

4.桥梁髙度：指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离，简称桥高。

5.桥下净空高度：设计洪水位、计算通航水位或桥下线路路面至桥跨结构最下缘之间的距离。

6.建筑高度：桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。

7.容许建筑高度：公路或铁路定线中所确定的桥面或轨顶标高，对通航净空顶部标高之差。

2020版新教材全国注册一级建造师执业资格考试系列资料市政公用工程管理与实务2020最新章节高频考点总结预测【城市桥梁工程】文档说明：○1文档以2020年最新教材为基础编制○2对新教材变化、增加内容进行详细说明，方便重点复习○3结合历年考纲及考试真题选取考试重点内容，方便重点掌握○4对2020年出题考点进行总结预测二0二0年七月七日lK410000市政公用工程技术lK412000城市桥梁工程lK412010城市桥梁结构形式及通用施工技术lK412011城市桥梁结构组成与类型一、桥梁基本组成与常用术语P41(二)桥梁的基本组成【选择题考点】桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。

(2)下部结构：包括桥墩、桥台和墩台基础，是支承桥跨结构的结构物。

2)桥台：设在桥的两端，一边与路堤相接，以防止路堤滑塌，另一边则支承桥跨结构的端部。

3)墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构。

(3)支座系统：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变位。

(4)附属设施：包括桥面系（桥面铺装、防水排水系统、栏杆或防撞栏杆以及灯光照明等）、伸缩缝、桥头搭板和锥形护坡等。

(三)相关常用术语【选择题，案例题考点】(1)净跨径：相邻两个桥墩(或桥台)之间的净距。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

(2)计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。

(3)总跨径：多孔挢梁中各孔净跨径的总和，也称桥梁孔径，反映桥下宣泄洪水的能力。

(4)桥梁高度：指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离，简称桥高。

(5)桥梁全长：简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。

(6)桥下净空高度：设计洪水位、计算通航水位或桥下线路路面至桥跨结构最下缘之间的距离。

第二章桥梁施工第一节结构形式及通用施工技术1、桥梁结构1.1受力结构由自上而下：上部结构（桥跨），跨越障碍物，直接接受行车荷载；支座，传递荷载保证变位空间；盖梁（墩帽、台帽）；桥墩，支承桥跨结构；桥台，一侧防止路堤滑塌，另一侧支撑桥跨结构的端部；承台；墩台基层，保证墩台安全，将荷载传递至地基。

1.2功能结构（附属结构）：桥面系，桥面铺装、防水排水系统、栏杆或防撞栏杆、灯光照明等；伸缩缝，设置在上部结构之间或者上部结构与桥台端墙之间，保证结构的变位，使行车顺适；锥形护坡，保护路堤边坡不受冲刷；桥头搭板，防止因桥梁与道路不均匀沉降而产生的桥台跳车病害。

2、桥梁相关术语2.1净跨径：相邻桥墩净距，肉眼可见的外表到外表之间的距离。

2.2计算跨径：支座中心之间的距离，计算是理论。

2.3总跨径：各孔净跨径之和。

2.4桥梁全长：两个桥台的侧墙或八字墙后端点之间的距离，桥梁结构的最长距离。

2.5桥梁高度：桥面与桥下低水位或者桥下路面之间的高差。

2.6桥下净空高度：桥跨下缘与设计洪水位或者通航水位之间的距离。

2.7建筑高度：行车路面标高至桥跨结构最下缘，桥梁建筑，桥梁的厚度就是建筑高度。

2.8容许建筑高度：桥面或轨顶标高，对通航净空顶部标高之差。

2.9 拱轴线：拱圈各截面形心点的连线，拱圈厚度的中心线。

2.10净矢高：拱顶截面下缘（肉眼可见）至相邻两拱脚截面下缘最低点（肉眼可见）之间连线的垂直距离。

2.11计算矢高：拱顶截面形心至相邻两拱脚截面形心连线的垂直距离。

2.12矢跨比：计算矢高与计算跨径之比。

2.13涵洞：多孔跨径全长不到8m单孔跨径不到5m的泄水结构。

3、桥梁分类3.1受力特点分类梁式桥：简支梁或连续梁，竖向荷载无水平反力，梁内弯矩最大。

拱桥：承重结构受压为主，桥墩或桥台承受水平推力。

钢架桥：门框桥，梁柱结合处有很大刚性，梁部受弯，柱脚有水平反力。

悬索桥：悬索为主要称重结构，适用于大跨径。

组合体系：连续钢构、梁拱组合（分上承、中承、下承）、斜拉桥。

支座系统下部结构上部结构 上部结构、下部结构、支座系统 2020 一级建造师《市政公用工程管理与实务》考点精讲1K412010 城市桥梁结构形式及通用施工技术【考点】城市桥梁结构组成与类型一、桥梁基本组成与常用术语（二）桥梁的基本组成桥梁由和附属设施四个基本部分组成。

（1） ：：线路跨越障碍（如江河、山谷或其他线路等）的结构物。

（2） ：包括桥墩、桥台和墩台基础，是支承桥跨结构的结构物。

（3） ：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

它不仅要传递很大 的荷载，并且要保证桥跨结构能产生一定的变位。

桥跨结构锥形护坡 桥面系《2017 年二级建造师市政公用工程管理与实务试卷》案例一：某公司承建一座城市桥梁。

该桥上部结构为 6×20m 简支预制预应力混凝土空心板梁，每跨设置边梁 2 片，中梁 24 片；……：包括和（桥面铺装、防水排水系统、栏杆或防撞栏杆以及灯光照明等）、等。

（4） 附属设施 伸缩缝、桥头搭板《2014 年一级建造师市政公用工程管理与实务试卷》案例四：…… 另外项目部配制了边防撞护栏定型组合钢模板，每次可浇筑边防撞护栏长度 200 米，每四天可周转一次，在上部结构基本完成后开始施工边防撞护栏，直至施工完成。

说明：1．A 主线桥梁起止桩号为 K1+100m～K2+000m；2．B 匝道由主线北侧往南下穿 A 主线，与挡墙相接，起止桩号为 BK0+000m～BK0+360m；3．C 匝道由 B 匝道北侧向东与主线相接，起止桩号为CK0+000m～CK0+150m；4．挡土墙起止桩号为 DK0+000m～DK0+090m。

（三）相关常用术语（1）净跨径：相邻两个桥墩（或桥台）之间的净距。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

（2）计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。

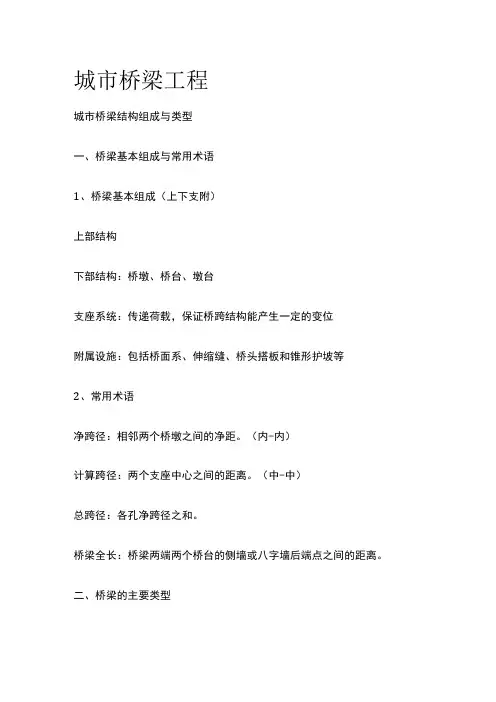

城市桥梁工程城市桥梁结构组成与类型一、桥梁基本组成与常用术语1、桥梁基本组成（上下支附）上部结构下部结构：桥墩、桥台、墩台支座系统：传递荷载，保证桥跨结构能产生一定的变位附属设施：包括桥面系、伸缩缝、桥头搭板和锥形护坡等2、常用术语净跨径：相邻两个桥墩之间的净距。

（内-内）计算跨径：两个支座中心之间的距离。

（中-中）总跨径：各孔净跨径之和。

桥梁全长：桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。

二、桥梁的主要类型L按受力特点分梁式桥：在竖向荷载下无水平反力。

拱式桥：受压为主刚架桥悬索桥：以悬索为主要承重结构组合体系桥：斜拉桥也是组合体系桥的一种2、按桥梁多孔跨径总长或单孔跨径分类（八三百千总，五二四一五）30≥L≥8 ∕J∖ 20>L0≥5100>L>30 中40>L0≥201000≥L≥100 大150>L0≥40L>1000 特大L0>1503、按跨越障碍的性质分为高架桥和栈桥一、模板、支架和拱架的设计与验算L模板、支架和拱架应具有足够的承载力、刚度、稳定性。

2、模板、支架和拱架施工设计应包括:（三图一书两说明、质量安全材料表）工程结构简图、总装图、细部构造图;设计计算书；设计说明书和使用说明书；制作、安装的质量及精度要求；安装、拆除时采取的安全措施及注意事项；材料的性能要求及材料数量表。

3、强度验算：梁、板和拱的底膜及支撑板、拱架、支架等：自重、混凝土砌体自重、材料及施工人员荷载、撞击力、其他小侧模板：新浇混凝土对侧面模板的压力、振捣混凝土时的荷载大侧模板：新浇混凝土对侧面模板的压力、倾倒混凝土时产生的水平冲击力4、刚度验算梁、板和拱的底膜及支撑板、拱架、支架等：自重、混凝土砌体自重、撞击力、其他小侧模板：新浇混凝土对侧面模板的压力大侧模板：新浇混凝土对侧面模板的压力5、施工预拱度考虑因素：设计文件规定的结构预拱度、弹性变形、非弹性变形、基础受载后的沉降二、模板、支架和拱架的制作与安装L预压地基合格并形成记录2、支架通行孔的两边应加设护桩、限高架、安全警示标志、夜间应设警示灯。

级建造师《市政公用工程管理与实务》云私塾1K412010城镇桥梁工程结构与材料【考点】城市桥梁结构组成与类型【出题方向】1.桥梁组成构件识别（客观题、识图题、概念题）2.常用术语（概念题、识图-计算）3.桥梁按受力特点分类（梁式、拱式等基本特点）4.桥梁其他分类方式（以长度为重点）【习题1】某桥梁设计跨径组合为150+130+130+150m。

【问题】1.说明图中结构的名称。

2.指出伸缩装置与桥头搭板的位置。

3.该桥按照单孔跨径属于哪类桥梁？【答案】1.A-盖梁，B-支座，C-承台。

2.伸缩装置应设置在边孔梁段与桥台之间的预留槽中，桥头搭板应设置在桥台后背回填区上部。

3.按照单孔跨径划分，该桥属于大桥。

【习题2】某立交桥桥面设计标高为56.400m，T梁底标高为54.200m，桥下路面标高为50.200m，则该桥的建筑高度为（）m。

A.6.400B.6.200C.4.000D.2.200【答案】D【解析】此题考查了桥梁建筑高度计算。

桥梁建筑高度为桥上行车路面至桥下结构最下缘之间的距离，即56.400-54.200=2.200m。

故D正确。

【习题3】下列说法中属于梁式桥特征的有（）。

A.在竖向荷载作用下存在较大水平反力B.外力作用方向与承重结构的轴线接近垂直C.与同样跨径的其他结构体系相比，梁内产生的弯矩最大D.通常需用预应力钢筋混凝土建造E.通常需用抗弯能力强的材料建造【答案】BCE【解析】梁式桥是一种在竖向荷载作用下无水平反力的结构。

由于外力（恒载和活载）的作用方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内产生的弯矩最大，通常需用抗弯能力强的材料（钢、木、钢筋混凝土、预应力混凝土等）来建造。

故选BCE。

【考点】模板、支架和拱架设计、制作、安装与拆除【出题方向】1.工前准备（作业人员、个护措施、方案）2.设计与验算（荷载组合、架体构成）3.制作与安装（地基处理、通行孔、预压、检验）4.脚手架搭设5.拆除作业要求【习题1】模板支架设计中，在桥墩侧模强度验算中，荷载组合应选择（）。

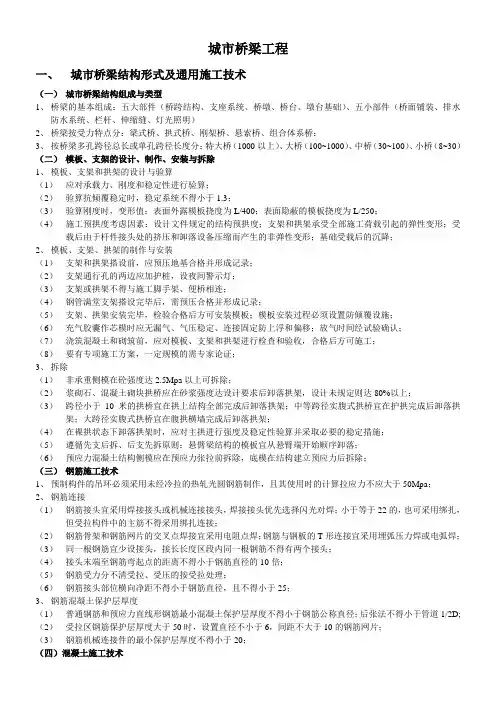

城市桥梁工程一、城市桥梁结构形式及通用施工技术（一）城市桥梁结构组成与类型1、桥梁的基本组成：五大部件（桥跨结构、支座系统、桥墩、桥台、墩台基础）、五小部件（桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明）2、桥梁按受力特点分：梁式桥、拱式桥、刚架桥、悬索桥、组合体系桥；3、按桥梁多孔跨径总长或单孔跨径长度分：特大桥（1000以上）、大桥（100~1000）、中桥（30~100）、小桥（8~30）（二）模板、支架的设计、制作、安装与拆除1、模板、支架和拱架的设计与验算（1）应对承载力、刚度和稳定性进行验算；（2）验算抗倾覆稳定时，稳定系统不得小于1.3；（3）验算刚度时，变形值：表面外露模板挠度为L/400；表面隐蔽的模板挠度为L/250；（4）施工预拱度考虑因素：设计文件规定的结构预拱度；支架和拱架承受全部施工荷载引起的弹性变形；受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形；基础受载后的沉降；2、模板、支架、拱架的制作与安装（1）支架和拱架搭设前，应预压地基合格并形成记录；（2）支架通行孔的两边应加护桩，设夜间警示灯；（3）支架或拱架不得与施工脚手架、便桥相连；（4）钢管满堂支架搭设完毕后，需预压合格并形成记录；（5）支架、拱架安装完毕，检验合格后方可安装模板；模板安装过程必须设置防倾覆设施；（6）充气胶囊作芯模时应无漏气、气压稳定、连接固定防上浮和偏移；放气时间经试验确认；（7）浇筑混凝土和砌筑前，应对模板、支架和拱架进行检查和验收，合格后方可施工；（8）要有专项施工方案，一定规模的需专家论证；3、拆除（1）非承重侧模在砼强度达2.5Mpa以上可拆除；（2）浆砌石、混凝土砌块拱桥应在砂浆强度达设计要求后卸落拱架，设计未规定则达80%以上；（3）跨径小于10米的拱桥宜在拱上结构全部完成后卸落拱架；中等跨径实腹式拱桥宜在护拱完成后卸落拱架；大跨径实腹式拱桥宜在腹拱横墙完成后卸落拱架；（4）在裸拱状态下卸落拱架时，应对主拱进行强度及稳定性验算并采取必要的稳定措施；（5）遵循先支后拆、后支先拆原则；悬臂梁结构的模板宜从悬臂端开始顺序卸落；（6）预应力混凝土结构侧模应在预应力张拉前拆除，底模在结构建立预应力后拆除；（三）钢筋施工技术1、预制构件的吊环必须采用未经冷拉的热轧光圆钢筋制作，且其使用时的计算拉应力不应大于50Mpa；2、钢筋连接（1）钢筋接头宜采用焊接接头或机械连接接头，焊接接头优先选择闪光对焊；小于等于22的，也可采用绑扎，但受拉构件中的主筋不得采用绑扎连接；（2）钢筋骨架和钢筋网片的交叉点焊接宜采用电阻点焊；钢筋与钢板的T形连接宜采用埋弧压力焊或电弧焊；（3）同一根钢筋宜少设接头，接长长度区段内同一根钢筋不得有两个接头；（4）接头末端至钢筋弯起点的距离不得小于钢筋直径的10倍；（5）钢筋受力分不清受拉、受压的按受拉处理；（6）钢筋接头部位横向净距不得小于钢筋直径，且不得小于25；3、钢筋混凝土保护层厚度（1）普通钢筋和预应力直线形钢筋最小混凝土保护层厚度不得小于钢筋公称直径；后张法不得小于管道1/2D; （2）受拉区钢筋保护层厚度大于50时，设置直径不小于6，间距不大于10的钢筋网片；（3）钢筋机械连接件的最小保护层厚度不得小于20；（四）混凝土施工技术1、混凝土抗压强度以边长为150的立方体标准试件测定，评定混凝土强度的方法包括标准差已知统计法、标准差未知统计法以及非统计法三种；2、配比设计步骤：初步配合比设计阶段、试验室配合比设计阶段、基准配合比设计阶段和施工配合比设计阶段；3、混凝土施工（1）骨料的含水率测定每一工作班不应少于一次；雨期应增加测定次数；（2）混凝土拌合物的坍落度应在搅拌地点和浇筑地点分别随机取样检测；（3）混凝土浇筑前检查模板、支架的承载力、刚度、稳定性、钢筋及预埋件的位置规格，并做好记录；（4）混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间；（5）洒水养护时间，采用硅酸盐、普通硅酸盐或矿渣硅酸盐水泥的混凝土不得小于7天，掺用缓凝剂或有抗渗要求及高强度混凝土，不得小于14天；当气温低于5度时应采取保温措施，不得洒水养护；（五）预应力混凝土施工技术1、预应力筋的检测（1）钢丝每60T一检验批，抽5%不少于5盘进行外观检查，不合格则全数检查；检查合格的抽5%不少于3盘，两端取样进行抗拉强度、弯曲和伸长率测试，有不合格该盘报废并双倍复试不合格项，仍有不合格则批次不合格；（2）钢绞线每60T一检验批，任取3盘截取试样进行表面质量、直径偏差和力学性能试验，不合格双倍复试，仍不合格则批次不合格；（3）精轧螺纹钢每批60T，表面质量全数检查后批2根截样进行拉伸试验，不合格则双倍复试，仍不合格则该批次不合格；2、预应力筋加工（1）预应力筋宜使用砂轮锯或切断机切断，不得采用电弧切割；（2）预应力筋采有镦头锚固时，高强钢丝宜采用液压冷镦，冷拔低碳钢丝可采用冷冲镦粗，钢筋宜采用电热镦粗，但HRB500级钢筋镦粗后应进行电热处理；3、管道（1）一般工程可用钢管抽芯、胶管抽芯或金属伸缩套管抽芯预留孔道，常用管道为金属螺旋管或塑料波纹管；（2）金属螺旋管累计半年或50000米为一批，塑料管每批不超过1万米；（3）管道的内横截面积至少应是预应力筋净截面的2倍，不足的需试验验证可否进行正常压浆作业；4、锚具和连接件（1）后张预应力锚具和连接器按锚固方式不同可分为夹片式、支承式、锥塞式和握裹式（2）锚具、夹片应以不超过1000套为一检验批，连接器的每个验收批不超过500套；（3）外观检查：每批抽10%不少于10套进行外观质量检查，不合格的双倍检查，仍不合格全数检查；（4）硬度检查：每批抽5%不少于5套进行硬度检验，不合格的双倍检验，仍不合格全数检查；5、预应力混凝土配制与浇筑（1）优先采用硅酸盐水泥、普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥；（2）水泥用理不宜大于550KG每立方；严禁使用含氯化物的外加剂及引气剂或引气型减水剂；6、预应力张拉控制：预应力筋采用应力控制方法张拉时，以伸长值进行校核，差值控制在6%以内；伸长值从初应力时开始量测；7、先张法预应力施工（1）张拉台座应有足够的强度和刚度，抗倾覆安全系数不得小于1.5，抗滑移安全系数不得小于1.3；（2）为保证施工安全，应在超张拉放张至0.9应力时安装模板、普通钢筋及预埋件；（3）钢筋张拉：初应力→1.05控制应力→0.9控制应力→控制应力（锚固）（4）钢丝、钢铰线：初应力→1.05控制应力（持荷2分钟）→0→控制应力（锚固）（5）断丝限制：钢筋0%，钢丝钢铰线1%；（6）放张预应力筋时混凝土强度必须符合设计要求，无要求时不得低于75%；8、后张法预应力施工（1）管道应留压浆孔与溢浆孔；曲线孔道波峰部位应留排气孔，最低点留排水孔；安装就位后通孔检查；（2）采用蒸汽养护时，养护期间不得穿束；（3）混凝土强度满足设计要求后方可进行张拉，无要求时不得低于75%；（4）曲线预应力筋或长度大于等于25米的直线预应力筋宜两端张拉，其它可一端张拉；张拉顺序宜先中间后上、下或两侧；（5）钢绞线束钢丝束张拉顺序同先张法；9、孔道压浆（1）预应力张拉后应及时进行孔道压浆，孔道压浆宜用水泥浆；水泥浆强度满足设计要求，设计无要求时不低于30Mpa；（2）压浆作业每一工作班留取不少于3组砂浆试块，标养28天；（3）压浆过程及压浆后48小时内，结构混凝土强度不得低于5度，否则应采取保温措施；（4）埋设在结构内的锚具，压浆后应及时浇筑封锚砼，强度等级应符合设计要求，不宜低于结构砼的80%且不低于30Mpa；（5）孔道内的水泥浆强度达到设计要求后方可吊移预制构件，设计未要求时，应不低于设计强度的75%；（六）桥面防水系统施工技术1、基层要求（1）基层强度达80%以上；平整度应小于或等于1.67mm/m；（2）卷材及聚氨脂涂料时，含水率应小于4%；聚合物改性沥青涂料和聚合物水泥涂料时，小于10%；（3）基层处理剂可采用喷涂法或刷涂法施工，喷涂前无局部加强再大面积喷涂；2、防水卷材施工（1）先做好节点、转角、排水口等局部处理再大面积铺设；（2）施工温度大于5度，雨、雪、5级（含）以上大风不得施工；（3）任何区域卷材不得多于3层，搭接接头错开500以上；严禁沿道路宽度方向形成通缝；搭接长度方向150，宽度方向100；（4）卷材展开方向应与车辆运行方向一致，坡由低向高铺设，高处压低处卷材；3、防水涂料施工（1）严禁在雨、雪、风力大于等于5级时施工；（2）涂料防水层的收头，应采用防水涂料多遍涂刷或采用密封材料封严；4、防水层完成后应及时保护，卷材防水层上沥青砼摊铺温度应高于防水卷材的耐热度10~20度，但应小于170度，涂料防水层上沥青混凝土的摊铺温度应低于防水涂料的耐热度10~20度；5、防水工程以10000平方米为一检验单元；6、基层主控含水率、粗糙度、平整度；防水材料到场应抽样检测，主控为粘结强度和涂料厚度；二、城市桥梁下部结构施工（一）各类围堰施工要求1、一般规定：围堰高度应高出施工期间可能出现的最高水位（浪高）0.5~0.7米；要求防水严密，减少渗漏；2、土石围堰：水深4米以内，河床渗水性较小的；3、钢板桩围堰：有大漂石及坚硬岩石的河床不宜使用；4、钢筋混凝土板桩围堰5、套箱围堰6、双壁钢围堰：专门设计，工厂制作；（二）桩基础施工方法与设备选择1、按成桩方法分为：沉入桩、钻孔灌注桩、人工挖孔桩；2、沉入桩基础（1）静力压桩宜用于软黏土、淤泥质土；锤击沉桩宜用于砂类土、黏性土；（2）振动沉桩宜用于锤击沉桩效果较差的密实的黏性土、砾石、风化岩；在密实的砂土、碎石土、砂砾的土层中用锤击法、振动沉桩法有困难的，可采用射水辅助；黏性土中慎用射水沉桩；（3）钻孔埋桩宜用于黏土、砂土、碎石土且河床覆土较厚的情况；（4）通过试桩确认沉桩工艺及贯入度；（5）接桩采用焊接、法兰连接或机械连接；桩身垂直度偏差不得超过0.5%；（6）沉桩顺序：由中间向四周、先深后浅、先大后小、先长后短；（7）出现贯入度剧变、桩身突然倾斜、位移或有严重回弹；桩头或桩身破坏、地面隆起、桩身上浮时暂停施工；3、钻孔灌注桩（1）依据成孔方式可分为泥浆护壁成孔、干作业成孔、沉管成孔灌注桩及爆破成孔；（2）泥浆护壁成孔：分为正反循环钻、冲击钻和旋挖成孔；泥浆宜用高塑性黏土或膨润土；护筒顶面宜高出施工水位或地下水位2米，高出地面0.3米；清孔后泥浆密度应小于1.10，含砂率小于2%；正反循环钻端承型桩沉渣厚度不应大于100；摩擦型300；冲击钻成孔每钻进4~5米应验孔一次；（3）干作业成孔：分为长螺旋钻孔、钻孔扩底和人工挖孔；长螺旋钻孔是钻至设计标高后灌注砼，完成后立即插入钢筋笼；钻孔扩底需控制虚土厚度，第一次灌注应灌到扩底的顶面；人工挖孔保证安全的前提下选用，轴心偏差需小于20；（4）钢筋笼放入泥浆后4小时内必须浇筑混凝土；混凝土浇筑完成后应高出设计标高0.5~1米；（5）水下混凝土浇筑，导管至孔底距离300~500；导管首次埋入砼面不小于1米，灌注过程埋入2~6米；（三）墩台、盖梁施工技术1、重力式混凝土墩、台施工（1）浇筑前应对基础顶面凿毛处理；砼水平分层浇筑，每层高度宜1.5~2米；（2）分块浇筑时，200平方内不超2块，300平方内不超过3块，每块不小于50平方；2、柱式墩台施工：与承台基础凿毛处理，铺同比水泥砂浆，宜一次连续浇筑完在；采用预制砼外模时与基础采用凹槽连接，凹槽深不得小于50；3、盖梁施工：为悬臂梁时应从悬臂端开始浇筑；预应力钢筋砼盖梁拆除底模时间应符合设计要求，如设计无要求，孔道压浆强度达设计强度后方可拆除底模；4、预制柱安装：杯口与预制件均凿毛处理，安装就位后硬楔固定并加斜撑，及时浇筑杯口砼，待混凝土硬化后拆除硬楔浇筑二次混凝土，杯口砼达75%设计强度后方可拆除斜撑；5、预制盖梁安装:凿毛，固定和支撑；浇筑接头砼，达设计强度后拆除临时固定设施；三、城市桥梁上部结构施工（一）装配式梁（板）施工技术1、编制预制和吊装方案：起重机架梁法、跨墩龙门吊架梁法和穿巷式架桥机架梁法；2、吊装时强度应达设计要求，无要求时75%，孔道水泥浆也应达设计要求，无要求时不低于30Mpa；3、吊装方案中梁长25米以上的预应力简支梁需进行裸梁稳定性验算；4、吊运时吊绳与起吊构件交角小于60度时，应设置吊架或吊装扁担，不得吊错梁的上下面；就位后及时设置保险垛或支撑，防止倾倒；按设计要求及时浇筑接缝混凝土；（二）现浇预应力（钢筋）混凝土连续梁施工技术1、支（模）架法施工（1）支架地基承载力应符合要求；设置预拱度；安装后预压消除非弹性变形；（2）浇筑时采取防止不均匀沉降措施；2、悬臂浇筑法（挂篮施工）（1）挂篮设计：挂篮质量与梁段混凝土质量比控制在0.3~0.5，特殊情况不得超过0.7；允许最大变形为20；抗倾覆、自锚固系统、斜拉水平限位系统和上水平限位安全系数不得小于2；组装后全面检查，按设计荷载做载重试验，消除非弹性变形；（2）混凝土浇筑前，对挂篮、模板、预应力管道、钢筋、预埋件、混凝土材料、配合比、机械设备、接缝处理等情况全面检查，悬臂从悬臂前端开始浇筑；（3）合龙顺序先边跨、后支跨、最后中跨；合龙段长度宜为2米；合龙宜在一天中气温最低时进行；连续梁梁跨体系转换，应在合龙段及全部纵向连续预应力筋张拉、压浆完成，并解除各墩临时固结后进行；合龙前在两端悬臂预加压重，浇筑过程逐步撤除；合龙段混凝土宜强度提高一等级，以尽早施加预应力；（4）高程控制考虑因素：挂篮前端的垂直变形；预拱度设置；已浇段的实际标高；温度影响；（三）钢梁制作与安装要求1、钢梁制作：就由具有相应资质的企业制造，主要杆件应组装24小时内焊接；向安装企业提供以下文件：（1）产品合格证；（2）材料质量证明书和检验报告；（3）施工图，拼装简图；（4）工厂高强度螺栓摩擦面抗滑移系数试验报告；（5）焊缝无损检验报告和焊缝重大修补记录；（6）产品试板的试验报告；（7）工厂试拼装记录；（8）杆件发运和包装清单；2、钢梁安装（1）城区内常用自行式吊机整孔架设法、门架吊机整孔架设法、支架架设法、缆索吊机拼装架设法、悬臂拼装架设法、拖拉架设法；（2）安装前对临时支架、支承、吊机等临时结构和钢梁结构本身进行强度、刚度和稳定性验算；（3）钢梁安装过程，每完成一节段应测量其位置、标高和预拱度，不符合要求及时校正；（4）钢梁采用高强螺栓连接前，应复验摩擦面抗滑移系数，每批抽检8套扭矩系数；（5）高强螺栓穿入应顺畅，不强敲，穿入方向应全桥一致，施拧顺序为从板束刚度大、缝隙大处开始，中央向外拧紧，并应在当天终拧完毕，不得采用冲击拧紧和间断拧紧；（6）终拧完毕必须当班检查，每栓群查5%且不少于2套，抽查合格率不得小于80%，否则继续抽查直至80%以上止；（7）防腐涂料应有良好的附着性、耐蚀性，底漆应具良好的封孔性能，钢梁表面处理最低等级Sa2.5；（8）涂装前应除锈处理，首层底漆于除锈后4小时内开始，8小时内完成；（9）涂装应在天气晴朗、4级（不含）以下风力时时行，涂装4小时内采取防护措施；（10）安装质量主控项目：钢材、焊接材料、涂料材料符合要求；高强螺栓摩擦面抗滑移满足要求；焊缝探伤检验符合设计和规范要求；涂装检验符合要求；（四）钢-混凝土结合梁施工技术1、一般由钢梁和钢筋混凝土桥面板两部分组成，在钢梁与钢筋混凝土板之间设传剪器，二者共同工作；2、基本工艺流程：钢梁预制并焊接传剪器→架设钢梁→安装横梁及小纵梁→安装预制板或支模扎筋→现浇混凝土→养护→张拉预应力束→拆除临时支架或设施；3、现浇混凝土宜用缓凝、早强、补偿收缩性混凝土；浇筑顺序顺桥自跨中向两边或由一端开始，横桥由中间向两侧扩展；4、施工中应随时监测主梁和施工支架的变形及稳定；（五）钢筋（管）混凝土拱桥施工技术1、拱桥分为上承式、中承式和下承式；施工方法按拱架分为支架法、少支架法和无支架法；2、现浇拱桥施工（1）拱圈这么样时应按设计要求设预拱度，设计无要求时取1/1000~2/1000L;水平长度偏差及拱轴线偏差，跨度大于20米时，不得大于1/5000；小于等于20米时，不得大于4；（2）跨径小于16米的拱圈宜一次性浇筑，不能完成的在拱脚预留隔缝；（3）跨径大于等于16米的，宜分段浇筑；分段浇筑宜对称于拱顶进行；间隔槽混凝土浇筑应由拱脚向拱顶对称进行；（4）大跨径拱圈，宜分环分段方法浇筑；3、装配式桁架拱和刚构拱安装：拱顶湿接头混凝土宜用高一级的早强混凝土；4、钢管混凝土拱（六）斜拉桥施工技术1、斜拉桥由索塔、钢索和主梁组成；2、索塔施工（1）裸塔施工宜用爬模法，横梁较多的高塔宜用劲性骨架挂模提升法；（2）索塔施工必须制定整体和局部的安全措施；3、主梁施工（1）可分为顶推法、平转法、支架法和悬臂法，悬臂法分悬臂浇筑法和悬臂拼装法，较常用；（2）混凝土主梁：支架或托架上浇筑0号段，浇筑前消除支架的温度变形、弹性变形、非弹性变形和支承变形；设计采用非塔、梁固结方式时，施工时采用临时固结；挂篮制成后应进行检验、试拼、整体组装检验、预压；（3）钢主梁施工：应由资质合格的单位加工制作、试拼；4、施工监测:施工过程必须对拉索拉力、主梁标高、塔梁内力及索塔位移量等进行监测；四、管涵和箱涵施工（一）管涵施工技术1、管涵是采用工厂预制钢筋混凝土管成品管节做成的涵洞的统称；2、拱形涵、盖板涵可分为预制拼装钢筋混凝土结构、现浇钢筋混凝土结构和砌筑墙体预制或现浇钢筋混凝土混合结构等结构形式；3、涵洞两侧回土应在防水保护层完成后进行，且保护层砌筑砂浆强度达3Mpa后进行，两边对称进行，高差不宜超过300；（二）箱涵顶进技术1、工艺流程：现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制作→顶进设备安装→既有线加固→箱涵顶进→吃土顶进→监控量测→箱体就位→拆除加固设施→拆除后背及顶进设备→工作坑恢复；2、顶进前必须达设计强度，防水层级保护层完成，后背施工、线路加固满足要求，顶进设备液压系统安装及预顶试验结果符合要求；3、顶进时现场统一专人指挥；顶紧后（0.1倍自重）检查无异常后再分级加压，每油压升高5~10Mpa需停泵观察，当顶力达到0.8倍自重时箱涵未启动，应立即停止顶进；五、质量检查与检验。

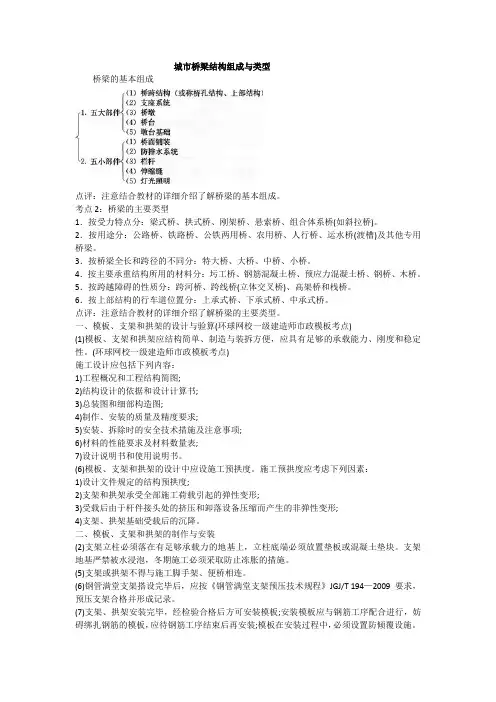

城市桥梁结构组成与类型桥梁的基本组成点评：注意结合教材的详细介绍了解桥梁的基本组成。

考点2：桥梁的主要类型1．按受力特点分：梁式桥、拱式桥、刚架桥、悬索桥、组合体系桥(如斜拉桥)。

2．按用途分：公路桥、铁路桥、公铁两用桥、农用桥、人行桥、运水桥(渡槽)及其他专用桥梁。

3．按桥梁全长和跨径的不同分：特大桥、大桥、中桥、小桥。

4．按主要承重结构所用的材料分：圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥、木桥。

5．按跨越障碍的性质分：跨河桥、跨线桥(立体交叉桥)、高架桥和栈桥。

6．按上部结构的行车道位置分：上承式桥、下承式桥、中承式桥。

点评：注意结合教材的详细介绍了解桥梁的主要类型。

一、模板、支架和拱架的设计与验算(环球网校一级建造师市政模板考点)(1)模板、支架和拱架应结构简单、制造与装拆方便，应具有足够的承载能力、刚度和稳定性。

(环球网校一级建造师市政模板考点)施工设计应包括下列内容：1)工程概况和工程结构简图;2)结构设计的依据和设计计算书;3)总装图和细部构造图;4)制作、安装的质量及精度要求;5)安装、拆除时的安全技术措施及注意事项;6)材料的性能要求及材料数量表;7)设计说明书和使用说明书。

(6)模板、支架和拱架的设计中应设施工预拱度。

施工预拱度应考虑下列因素：1)设计文件规定的结构预拱度;2)支架和拱架承受全部施工荷载引起的弹性变形;3)受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形;4)支架、拱架基础受载后的沉降。

二、模板、支架和拱架的制作与安装(2)支架立柱必须落在有足够承载力的地基上，立柱底端必须放置垫板或混凝土垫块。

支架地基严禁被水浸泡，冬期施工必须采取防止冻胀的措施。

(5)支架或拱架不得与施工脚手架、便桥相连。

(6)钢管满堂支架搭设完毕后，应按《钢管满堂支架预压技术规程》JGJ/T 194—2009要求，预压支架合格并形成记录。

(7)支架、拱架安装完毕，经检验合格后方可安装模板;安装模板应与钢筋工序配合进行，妨碍绑扎钢筋的模板，应待钢筋工序结束后再安装;模板在安装过程中，必须设置防倾覆设施。

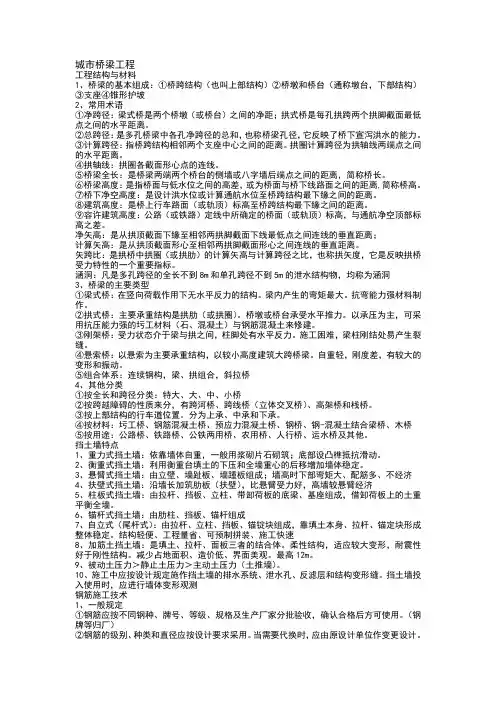

城市桥梁工程工程结构与材料1、桥梁的基本组成：①桥跨结构（也叫上部结构）②桥墩和桥台（通称墩台，下部结构）③支座④锥形护坡2、常用术语①净跨径：梁式桥是两个桥墩（或桥台）之间的净距；拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

②总跨径：是多孔桥梁中各孔净跨径的总和，也称桥梁孔径，它反映了桥下宣泻洪水的能力。

③计算跨径：指桥跨结构相邻两个支座中心之间的距离。

拱圈计算跨径为拱轴线两端点之间的水平距离。

④拱轴线：拱圈各截面形心点的连线。

⑤桥梁全长：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，简称桥长。

⑥桥梁高度：是指桥面与低水位之间的高差，或为桥面与桥下线路面之间的距离,简称桥高。

⑦桥下净空高度：是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离。

⑧建筑高度：是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。

⑨容许建筑高度：公路（或铁路）定线中所确定的桥面（或轨顶）标高，与通航净空顶部标高之差。

净矢高：是从拱顶截面下缘至相邻两拱脚截面下线最低点之间连线的垂直距离；计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之间连线的垂直距离。

矢跨比：是拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标。

涵洞：凡是多孔跨径的全长不到8m和单孔跨径不到5m的泄水结构物，均称为涵洞3、桥梁的主要类型①梁式桥：在竖向荷载作用下无水平反力的结构。

梁内产生的弯矩最大。

抗弯能力强材料制作。

②拱式桥：主要承重结构是拱肋（或拱圈）。

桥墩或桥台承受水平推力。

以承压为主，可采用抗压能力强的圬工材料（石、混凝土）与钢筋混凝土来修建。

③刚架桥：受力状态介于梁与拱之间，柱脚处有水平反力。

施工困难，梁柱刚结处易产生裂缝。

④悬索桥：以悬索为主要承重结构，以较小高度建筑大跨桥梁。

自重轻，刚度差，有较大的变形和振动。

⑤组合体系：连续钢构，梁、拱组合，斜拉桥4、其他分类①按全长和跨径分类：特大、大、中、小桥②按跨越障碍的性质来分，有跨河桥、跨线桥（立体交叉桥）、高架桥和栈桥。

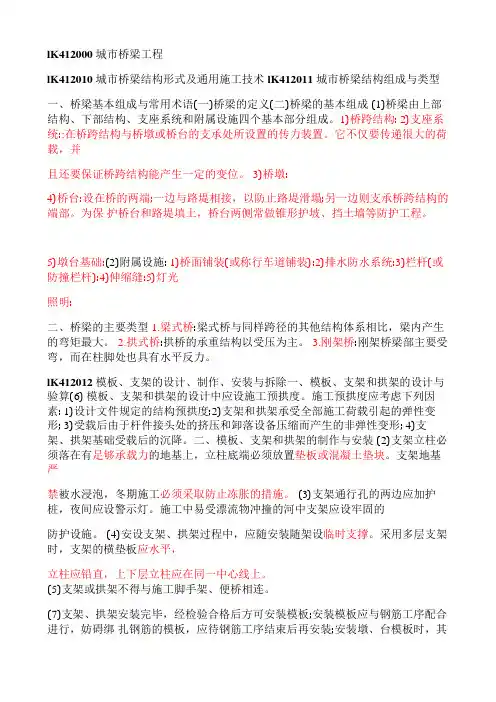

lK412000 城市桥梁工程lK412010 城市桥梁结构形式及通用施工技术lK412011 城市桥梁结构组成与类型一、桥梁基本组成与常用术语(一)桥梁的定义(二)桥梁的基本组成 (1)桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。

1)桥跨结构: 2)支座系统::在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。

3)桥墩:4)桥台:设在桥的两端;一边与路堤相接，以防止路堤滑塌;另一边则支承桥跨结构的端部。

为保护桥台和路堤填土，桥台两侧常做锥形护坡、挡土墙等防护工程。

5)墩台基础:(2)附属设施: 1)桥面铺装(或称行车道铺装):2)排水防水系统:3)栏杆(或防撞栏杆):4)伸缩缝:5)灯光照明:二、桥梁的主要类型1.梁式桥:梁式桥与同样跨径的其他结构体系相比，梁内产生的弯矩最大。

2.拱式桥:拱桥的承重结构以受压为主。

3.刚架桥:刚架桥梁部主要受弯，而在柱脚处也具有水平反力。

lK412012 模板、支架的设计、制作、安装与拆除一、模板、支架和拱架的设计与验算(6) 模板、支架和拱架的设计中应设施工预拱度。

施工预拱度应考虑下列因素: 1)设计文件规定的结构预拱度;2)支架和拱架承受全部施工荷载引起的弹性变形; 3)受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形; 4)支架、拱架基础受载后的沉降。

二、模板、支架和拱架的制作与安装 (2)支架立柱必须落在有足够承载力的地基上，立柱底端必须放置垫板或混凝土垫块。

支架地基严禁被水浸泡，冬期施工必须采取防止冻胀的措施。

(3)支架通行孔的两边应加护桩，夜间应设警示灯。

施工中易受漂流物冲撞的河中支架应设牢固的防护设施。

(4)安设支架、拱架过程中，应随安装随架设临时支撑。

采用多层支架时，支架的横垫板应水平，立柱应铅直，上下层立柱应在同一中心线上。

(5)支架或拱架不得与施工脚手架、便桥相连。

市政公用工程技术-城市桥梁工程二、城市桥梁工程（一）城市桥梁结构形式及通用施工技术1、城市桥梁结构组成与类型（1）城市桥梁结构组成桥梁上部结构、支座系统、下部结构、附属设施（包括桥面铺装，排水系统，栏杆，伸缩缝，照明）（2）结构类型梁式桥无水平反力，简支梁：一个桥墩支承两个梁端；连续梁：一般三跨为一联，梁覆盖三个桥墩；悬臂梁：挂篮施工；拱式桥：受压为主，桥墩受水平力；刚架桥：墩梁刚性连接，无支座；悬索桥：自重轻，结构简单，刚度差；组合体系桥：斜拉桥；其他类型下表：（3）桥梁常用术语净跨径：邻墩净距；总跨径：各孔净跨径之和；计算跨径：相邻支座中心距离（连续梁）；桥梁全长：两桥台侧墙后端点；桥梁高度：桥路面至低水位线或路面；建筑高度：桥路面至桥跨下缘；桥下净空高度：桥下缘至洪水位或通航水位或路面；矢跨比：计算矢高/计算跨径；涵洞：路堤不中断，多孔涵洞，跨径全长<8m；单孔涵洞，跨径全长<5m；泄水作用。

2、桥梁结构施工通用施工技术（1）模板支架及拱架1）模板设计验算①性能：承载力（强度），刚度，稳定性，各阶段稳定系数≥1.3，抗倾覆稳定系数≥1.3；口诀：强刚稳②设计荷载组合（8项荷载力如下）a模板、拱架和支架的自重；b新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力；c施工人员及施工材料机具等行走或堆放的荷载；d振捣混凝土时的荷载；e新浇筑混凝土对侧面模板的压力；f倾倒混凝土时产生的水平向冲击荷载；g设于水中的支架所承受的水流压力、波浪力、流水压力、船只及其他漂浮物的撞击力；h其他可能产生的荷载，如风雪荷载、冬期施工保温设施荷载等。

模板构件名称荷载组合区别计算强度（抗破坏能力）验算刚度（抗变形能力）支承板、拱架、支架及梁、板和拱的底模a+b+c+d+g+h a+b+g+h强度-刚度=人、材、机、振捣荷载缘石、人性道、栏杆、柱、梁板、拱等的小测模板d+e e强度-刚度=振捣荷载基础、墩台等厚大构件的大测模板e+f e强度-刚度=倾倒水平冲击力③预拱度设计考虑因素：设计的预拱度，承受全部荷载的弹性变形，杆件接头处的挤压和卸落设备压缩产生的非变形弹性，基础受载后的沉降；2）模板制作安装要求①搭设之前，预压地基合格并形成记录；立柱必须在有足够承载力的基础上，底端必须放置木垫板或混凝土垫块；地基严禁被水侵泡，冬期必须设防冻胀设施；②通行孔：两边加护桩，限高架，安全警示标志，安全防护网，夜间警示灯，河中支架设牢固防护；③搭设要求：编制专项方案及专家论证，与脚手架不相连，钢管满堂支架预压合格并形成记录；④混凝土浇筑前，模板、支架、拱架安装验收合格之后；3）模板、支架拆除要求原则：先支后拆，后支先拆，横向同时，纵向对称；简支梁/连续梁：跨中向支座；悬臂梁结构：从悬臂前端开始按顺序；预应力混凝土构件：侧模张拉前拆除，底模张拉后拆除；非承重侧模：保证结构棱角不损坏，且强度≥2.5MPa时拆除；预留孔道：保证结构表面不发生塌陷和裂缝时拆除；（2）钢筋加工与施工技术1）一般规定①验收规定：不同钢种、等级、牌号、规格及生产厂家，分批验收，确认合格后使用；力学性能检测方式有屈服点、抗拉强度、伸长率；工艺性能检测有焊接、弯曲；②运输储存、加工应防止锈蚀、污染、变形；存放要求：A、不同品种、规格分批堆放整齐；B、存放时间≤6个月；C、场地应有防排水设施且应垫高或堆置在台座上；③钢筋代换原则：净原设计单位作变更设计；浇筑前隐蔽工程验收；④吊环材料：未经冷拉的热轧光圆钢筋且使用时拉应力≤65MPa；2）钢筋加工①下料前，核对品种、规格、等级、数量；下料后挂牌明示；②钢筋末端A弯钩形式：弯曲直径>主筋直径，且HPB300≥箍筋2.5D，HRB400≥箍筋5D；B平直长度：一般结构≥箍筋5D，抗震要求≥箍筋10D；③钢筋弯制弯制前先调直，宜使用机械方法；冷拉法调直，HPB300冷拉率≤2%，HRB400≤1%；3）钢筋连接①接头方法：宜焊接或机械接头；②绑扎：无焊接条件且≤22m，受拉主筋禁用绑扎；钢筋骨架和网片的交叉点宜采用电阻点焊；③街头设置接头位置于受力较小区段，不宜最大弯矩处，受力不清按受拉；接头末端至钢筋起弯点距≥10D，接头部位横向净距≥10D，且不得小于25mm；④丝头质检：通止规（抽查数量≥10%，合格率≥95）；工具：扭力扳手，校核拧紧扭矩，工具每年校核一次；⑤直螺纹接头质检：极限抗拉强度，加工和安装质量检验；500个为一检验批；4）钢筋骨架①钢筋网片电阻点焊：受力钢筋为HPB300时，单向双边焊，双向四周焊；②现场绑扎：钢筋网外围两行交叉点全部绑扎；中间部分交叉点，可间隔交错；双向受力须全部绑扎牢固；绑扎接头搭接长度：受拉时<5D，且≤100mm；受压时<10D，且≤200mm；③保护层厚度：机械连接≥20mm；受拉区主筋厚度>50mm时，设直径≥6mm、间距≤10mm 钢筋网；④垫块作用：确保保护层厚度，于钢筋绑扎牢固，错开设置；要求：垫块强度≥结构体强度；验收检查要求：垫块的数量、位置、紧固程度；⑤露筋病害分析：钢筋尺寸大于设计要求，局部紧贴模板；振捣时垫块移位或脱落；结构断面较小，钢筋过密；拆模过早；（3）混凝土施工技术1）原材料组成：水泥、粗细骨料、矿物掺合料、水、外加剂（减水剂、早强剂、缓凝剂、引气剂、防冻剂、膨胀剂、防水剂、泵送剂、速凝剂等）2）施工①搅拌：搅拌地点（出料到入模≤15min）和浇筑地点分别检测坍落度，以浇筑地点坍落度为主（搅拌点距离浇筑点≤15min，浇筑点可不做坍落度）②运输离析二次快速搅拌；坍落度小，加减水剂且二次快速搅拌；严禁加水；装车点至浇筑点运输时间≤90min；③浇筑浇筑前先检查模板与支架的强度、刚度、稳定性，钢筋预埋件；底层混凝土初凝前将上一层混凝土浇筑完毕；泵送间歇时间≤15min；④振捣不泡不落有浮浆，既不过振也不漏振；散落的混凝土严禁用于混凝土结构构件的浇筑；④养护收浆后尽快覆盖洒水养护；平均气温低于5℃，采取保温措施，且不得洒水养护；矿渣水泥、普硅水泥、硅酸盐水泥养护时间≥7d，掺有缓凝剂的或抗渗要求的或高强混凝土养护时间≥14d；3）大体积混凝土质量检查①裂缝控制分类：表面裂缝→深层裂缝→贯穿裂缝，危害越来越大；裂缝产生原因：水化热影响；内外约束条件影响；外界气温变化影响；混凝土收缩；混凝土的沉陷裂缝；（口诀：热束温缩陷）②质量控制要点A、施工组织设计内容：温度和收缩应力计算；抗裂构造和温控指标；应急预案和保障；特殊部位和天气；原材料优选，配合比设计，制备与运输计划；主要设备和现场总平面图布置；温控监测设备和测试布置图；浇筑顺序和施工进度计划；保温和保湿养护方法。

2020年全国一级建造师执业资格考试主讲人：市政公用工程管理与实务（总复习）陈明一、《市政公用工程管理与实务》试卷组成二、教材主要内容及重要考点分析三、考试注意事项及答题技巧一、《市政公用工程管理与实务》试卷组成（一）单项选择题（共20题，每题1分。

每题的备选项中，只有1个最符合题意）（二）多项选择题（共10题，每题2分。

每题的备选项中，有2个或2个以上符合题意，至少有1个错项。

错选，本题不得分；少选，所选的每个选项得0.5分）（三）实务操作和案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）二、教材主要内容及重要考点分析（一）1K410000市政公用工程技术本篇考点约占试卷总分值的45%左右，主要以单选题、多选题的形式出现（约占客观题40分的85～90%），并且出现在案例题的部分问题中（约占主观题120分的30～35%）。

1．1K411000城镇道路工程1K411010城镇道路工程结构与材料（★★）1K411020城镇道路路基施工（★★★）1K411030城镇道路基层施工（★★★★）1K411040城镇道路面层施工（★★★★）1K420090城镇道路工程质量检查与验收（★★★★）1K431010城市道路管理的有关规定（★★★）1K432010城镇道路工程施工与质量验收的有关规定（★★）1．1K411000城镇道路工程重要考点：1．土路基（路基填料、改良；基本流程；填挖要求；主控项目、压实度；压实原则；雨期施工）2．水泥稳定基层、二灰稳定（底）基层（原材料检验；运输与摊铺；压实与养护；冬期施工）3．沥青类面层（透层、粘层；机摊；压实；错缝；开放交通；冬、雨期施工；压实度）4．水泥混凝土面层（伸缩缝；弯拉强度；养护；开放交通；冬期施工；白+黑）5．占路、掘路的审批1K412010城市桥梁结构形式及通用施工技术（★★★★★）1K412020城市桥梁下部结构施工（★★★★）1K412030城市桥梁上部结构施工（★★★★）1K412040管涵和箱涵施工（★★）1K420100城市桥梁工程质量检查与验收（★★★★）1K420160城市桥梁工程施工安全事故预防（★★★★）1K432020城市桥梁工程施工与质量验收的有关规定（★）重要考点：1．通用施工技术（模板、支架，安全；钢筋；混凝土，大体积混凝土质量；预应力施工，质量）2．围堰（堰高；钢板桩围堰；双壁钢围堰）3．沉入桩基础（方式选择；贯入度；沉桩顺序；终锤控制）4．灌注桩基础（泥浆、护筒、泥浆处置；水下混凝土灌注；质量事故）5．预制装配式梁（预制、移运、存放；简支梁板安装、湿接缝；先简支后连续、湿接头）6．现浇混凝土梁（支架法；悬臂浇筑法）7．箱涵（工艺流程；挖土、顶进；监测；安全）3．1K413000城市轨道交通工程1K413010城市轨道交通工程结构与特点（★★）1K413020明挖基坑施工（★★★★）1K413030盾构法施工（★★）1K413040喷锚暗挖（矿山）法施工（★★★）1K420110城市轨道交通工程质量检查与验收（★★★）1K420150明挖基坑施工安全事故预防（★★★★）1K420170隧道工程和非开挖管道施工安全事故预防（★★★）1K432030地下铁道工程施工及验收的有关规定（★）3．1K413000城市轨道交通工程重要考点：1．明挖基坑（基坑支护安全等级（一级）；截水，降水/排水，回灌；围护、支撑，边坡稳定措施；机施防超挖，变形控制方法；地基加固常用方法；监测；车站工程质量；防止坍塌、掩埋措施）2．盾构法（泥水盾构系统；施工现场布置；洞口土体加固；土压/泥水盾构掘进；壁后注浆；推进管理测量；监测项目）3．浅埋暗挖法（“十八字”方针；联络通道；掘进方式；工作井、马头门；预支护及预加固（小导管、管棚）；喷射混凝土；防水体系、二衬混凝土；喷锚支护质量；施工安全）4．1K414000城市给水排水工程1K414010给水排水厂站工程结构与特点（★★）1K414020给水排水厂站工程施工（★★★★）1K420120城市给水排水场站工程质量检查与验收（★★★）1K432040给水排水构筑物施工及验收的有关规定（★★）4．1K414000城市给水排水工程重要考点：1．全厂试运行（基本程序；试运行要求）2．现浇预应力混凝土水池（后浇缝带；止水带、施工缝、无粘结预应力；养护；拆模）3．装配式水池（构件吊装；现浇壁板缝）4．沉井（分节制作；不排水下沉，下沉控制，辅助法下沉；水下封底）5．满水试验（注水与观测；浸湿面积、合格标准）6．构筑物防渗漏5．1K415000城市管道工程1K415010城市给水排水管道工程施工（★★★★★）1K415020城市供热管道工程施工（★★★）1K415030城市燃气管道工程施工（★★★★）1K415040城市综合管廊（★★★）1K420130城市管道工程质量检查与验收（★★★★）1K420170隧道工程和非开挖管道施工安全事故预防（★★★）1K432050给水排水管道工程施工及验收的有关规定（★★）1K432060城市供热管网工程施工及验收的有关规定（★）1K432070城镇燃气输配工程施工及验收的有关规定（★★）1K432080城市综合管廊工程的有关规定（★）5．1K415000城市管道工程重要考点：1．开槽埋管（施工方案、放坡/槽宽计算；开挖与支护；验槽与地基处理；水压试验、严密性试验、质量；柔性管道回填质量）2．不开槽管道（方法选择；顶管、水平定向钻；设备安全；非开挖质量；非开挖安全）3．供热管道（物资准备；土建施工；安装施工、焊接质量检验；补偿器、阀门，供热站；强度试验、严密性试验、试运行；质量）4．燃气管道（最小覆土厚度；穿越构建筑物/河流；水平定向钻；单向阀门；吹扫、强度试验、严密性试验；质量；焊接质量检验）5．综合管廊（附属设施，断面布置；现浇、预制结构；回填；资料；质量）6．1K416000生活垃圾处理工程1K416010生活垃圾填埋处理工程施工（★★）重要考点：1．GCL垫（铺设；控制要点）2．HDPE膜（焊缝与检测；施工；质量验收）3．HDPE花管连接（5个阶段、流程图）7．1K417000施工测量与监控量测1K417010施工测量（★★）1K417020监控量测（★★★）1K432090工程测量及监控量测的有关规定（★★）7．1K417000施工测量与监控量测重要考点：1．施工测量技术要点（道路、桥梁、管道）2．场区控制测量（平面控制网类型，技术要求；水准点选点，高程控制网技术要求）3．竣工图编绘（基本要求，比例尺；场区、道路、桥梁、管线竣工的编绘；竣工图附件）4．监控量测主要工作5．监测项目（一级基坑应测项目、所有基坑均应测项目）6．监测报告（应标明内容、盖章签字；总结报告内容）（二）1K420000市政公用工程项目施工管理本篇考点约占试卷总分值的50%左右，主要以案例题问题的形式出现（约占主观题120分的60～65%），少量题目也以单选题、多选题的形式出现（约占客观题40分的10～15%）。

市政工程教学课件：桥梁的组成与分类 (一)市政工程是城市规划和建设中最重要的一部分，而桥梁是市政工程中不可或缺的一部分，它在城市的基础设施建设中有着重要的作用。

在市政工程的课程中，教师通常会涉及桥梁的组成与分类。

本文将详细介绍桥梁的组成和分类。

一、桥梁组成桥梁是用于通过障碍物，如河流、铁路等，连接两个或多个地点的结构。

桥梁的组成可以分为以下几个部分：1.梁：桥梁的主体，通常由混凝土、钢材或木材制成。

梁是负责传递荷载的关键组成部分。

2.支座：支持和固定梁的构造件。

支座在桥梁上承载重力荷载，并允许梁在热胀冷缩及其自重变化等振动时自由活动。

3.墩和桥墩：桥梁的支撑结构。

墩和桥墩负责承担荷载并将荷载传递到地基。

4.桥面铺装：桥梁的行车表面，通常由砼、沥青或瓷砖等材料铺成。

它确保了车辆和行人在桥上的安全通行。

5.桥栏杆：桥梁的围栏，保证行车和步行的安全。

通常由木材、钢材或混凝土等材料制成。

二、桥梁分类桥梁可以根据不同的标准进行分类，比如结构、支座和跨度等等。

以下是桥梁常见的分类方法：1.按结构分类（1）梁式桥：桥面上方为梁体，梁体通常由一定数量的桥面横梁和纵梁组成。

（2）拱桥：由石、砖、钢、混凝土等材料建成的支撑结构，通常呈弧形。

（3）悬索桥：桥体一侧或两侧都有拉索或斜拉索支撑的桥梁。

2.按支座分类（1）独立支座桥：桥梁的支撑结构通过支座直接连接到地基上。

（2）连续梁桥：多个梁段通过简支连续或刚性连接起来的桥梁。

（3）悬臂梁桥：桥梁只向一侧支撑的桥梁结构。

3.按跨度分类（1）小跨度桥：跨度小于30米的桥梁。

（2）中跨度桥：跨度在30米到100米之间的桥梁。

（3）大跨度桥：跨度大于100米的桥梁。

总体来说，桥梁分类非常繁多，以上只是其中的常见分类方法。

以上是市政工程教学课件中关于桥梁的组成与分类的内容，学生们可以通过学习这些基础知识，更好地了解桥梁的结构特点和设计原则，从而提高对市政工程的理解和应用能力。

简述桥梁的组成和分类桥梁是连接两个地理位置的重要结构，通常由桥面、桥墩、桥台和支撑结构等部分组成。

根据材料和结构形式的不同，桥梁可以分为多种类型，例如梁桥、拱桥、索塔桥等。

这些桥梁在建筑形式、功能和使用范围上有着各自的特点。

下面将对桥梁的组成和分类进行详细介绍。

一、桥梁的组成1.桥面桥面是桥梁承载行车和行人的部分，通常由水泥、钢筋混凝土或钢材制成。

桥面的上面通常铺设着沥青或铺装路面，以便车辆和行人使用。

2.桥墩桥墩是桥梁的支撑结构，用于支撑桥面和传递荷载到地基或基础上。

桥墩通常由混凝土浇筑而成，形状和尺寸根据桥梁的横截面和荷载要求而定。

桥台是用于支撑桥梁的支柱或墩子，通常位于桥墩的顶部或桥梁两端。

桥台的主要作用是传递荷载到桥墩上，并且承担桥梁的端部水平力和转矩。

4.支撑结构支撑结构用于支撑桥面和传递荷载到桥墩或桥台上，通常由梁、横梁、索塔等构件组成。

支撑结构的形式和材料根据桥梁的类型和跨度而定。

二、桥梁的分类1.梁桥梁桥是由横梁和支撑结构构成的桥梁，通常用于较短跨度的道路和铁路桥梁。

梁桥的特点是结构简单、施工方便、适用范围广泛。

2.拱桥拱桥是由砌体或混凝土构成的拱形结构，通常用于中等跨度的桥梁。

拱桥的特点是形式美观、抗弯承载能力强、适用场景广泛。

索塔桥是由钢索和塔架构成的桥梁，通常用于大跨度的桥梁。

索塔桥的特点是结构轻巧、跨度大、适用于横跨河流和峡谷等场景。

4.悬索桥悬索桥是由一根或多根悬索横跨两个桥塔，桥面通过悬索悬挂在悬索上的桥梁。

悬索桥的特点是跨度大、结构轻巧、形式美观，适用于大型桥梁工程。

5.桁架桥桁架桥是由许多小梁构成的桥梁，通常用于铁路和公路的大跨度桥梁。

桁架桥的特点是结构刚性强、承载能力大、适用于大规模交通工程。

6.悬臂桥悬臂桥是通过悬臂结构支撑桥面的桥梁，通常用于特殊的场景和环境。

悬臂桥的特点是结构刚性好、适用范围广泛。

以上便是对桥梁的组成和分类的详细介绍，桥梁作为交通工程和城市建设中不可或缺的部分，对于连接城市、改善交通、促进经济发展有着重要的作用。

桥梁工程（28个考点）城市桥梁结构组成与类型★★要求：城市桥梁结构组成与类型★★城市桥梁结构组成与类型★★一、桥梁基本组成与常用术语（二）桥梁基本组成：桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。

城市桥梁结构组成与类型★★一、桥梁基本组成与常用术语（二）桥梁的基本组成1. 上部结构：跨越障碍的承载结构；2. 下部结构：桥墩、桥台、墩台基础；3. 支座系统：传递荷载，允许一定变位；4. 附属设施：桥面系、伸缩缝、桥头搭板和锥形护坡。

城市桥梁结构组成与类型★★（三）相关常用术语城市桥梁结构组成与类型★★城市桥梁结构组成与类型★★城市桥梁结构组成与类型★★城市桥梁结构组成与类型★★桥梁由（）四个基本部分组成。

A. 上部结构B. 下部结构C. 基础结构D. 支座系统E. 附属设施【答案】ABDE城市桥梁结构组成与类型★★桥梁长度是指（）。

A. 多孔桥梁中各孔净跨径的总和B. 单孔拱桥两拱脚截面形心点之间的水平距离C. 桥梁两端两个桥台的侧墙或八字墙后端点之间的距离D. 单跨桥梁两个桥台之间的净距【答案】C城市桥梁结构组成与类型★★城市桥梁结构组成与类型★★二、桥梁的主要类型拉、压、弯三种基本受力方式，结构物分为梁式、拱式、悬吊式三种基本体系以及它们之间的各种组合。

城市桥梁结构组成与类型★★城市桥梁结构组成与类型★★（二）其他分类方式城市桥梁结构组成与类型★★2. 按用途分类：公、铁、农、人、水及其他专用桥；3. 材料分类：圬工、钢筋砼、预应力砼、钢桥、钢-砼结合、木桥等；4. 跨越障碍性质：跨河、跨线、高架桥和栈桥；5. 上部结构行车道位置：上承式、下承式、中承式桥。

城市桥梁结构组成与类型★★承重结构以受压为主的桥梁是（）。

【2015】A. 梁式桥B. 拱式桥C. 悬索桥D. 刚架桥【答案】B城市桥梁结构组成与类型★★【经典案例】某公司承建一座市政桥梁工程，桥梁上部结构为9孔30m后张法预应力混凝土T梁，桥宽横断面布置T梁12片，T梁支座中心线距梁端600mm，T梁横截面如下图4-1。

公路工程管理与实务2020年一级建造师执业资格考试主讲老师：梁静城市桥梁工程桥梁的定义：桥梁是在道路路线遇到江河湖泊、山河深谷以及其他线路（铁路或公路）等障碍时，为了保证道路的连续性而专门建造的人工构造物。

桥梁既要保证桥上的交通运行，也要保证桥下水流的宣泄、船只的同行或车辆的通行。

1B413000 桥梁工程1B413010 桥梁构造1B413020 常用模板、支架和拱架的设计与施工1B413030 钢筋与混凝土施工技术1B413040 桥梁基础工程施工技术1B413050 桥梁下部结构施工技术1B413060 桥梁上部结构施工技术1B413070 大跨径桥梁施工1B413011 桥梁的组成与类型一、桥梁组成桥梁由上部结构、下部结构（桥墩、桥台、基础）、支座系统和附属设施四个基本部分组成。

1B413011 桥梁的组成与类型1B413011 桥梁的组成与类型桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等，桥面系包括桥面铺装（或称行车道铺装）、排水防水系统、栏杆（或防撞栏杆）、灯光照明等。

1B413011 桥梁的组成与类型二、相关尺寸术语1B413011 桥梁的组成与类型1B413011 桥梁的组成与类型三、桥梁的分类（一）按桥梁的结构分类按结构体系划分，有梁式桥、拱桥、刚架桥、悬索桥四种基本体系。

组合体系：连续刚构；.梁、拱组合体系；.斜拉桥。

1B413011 桥梁的组成与类型1.梁式体系梁式体系的承重结构是以梁的抗弯能力来承受荷载的。

1B413011 桥梁的组成与类型2.拱式体系拱式体系的主要承重结构是拱肋（或拱箱），以承压为主，可采用抗压能力强的均工材料（石、混凝土与钢筋混凝土）来修建。

1B413011 桥梁的组成与类型3.刚架桥刚架桥是介于梁与拱之间的一种结构体系，它是由受弯的上部梁（或板）结构与承压的下部柱（或墩）整体结合在一起的结构。

1B413011 桥梁的组成与类型4.悬索桥悬索桥指以悬索为主要承重结构的桥。
