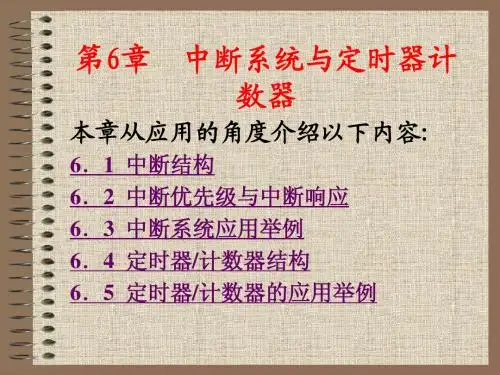

第6章中断与定时器计数器

第6章 AT89S51的定时/计数器参考答案1．答：（A ）对；（B ）错；（C ）错；（D ）错； 2．答：因为机器周期： 所以定时器/计数器工作方式0下，其最大定时时间为同样可以求得方式1下的最大定时时间为262.144ms ；方式2下的最大定时时间为1024ms 。

3．答：定时/计数器作定时时，其计数脉冲由系统振荡器产生的内部时钟信号12分频后提供。

定时时间与时钟频率和定时初值有关。

4．答：由于确认1次负跳变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。

5．答：定时器/计数器T0在计数和定时工作完成后，均采用中断方式工作。

除了第一次计数工作方式设置在主程序完成外，后面的定时或计数工作方式分别在中断程序完成，用一标志位识别下一轮定时器/计数器T0的工作方式。

参考程序如下：ORG 0000H LJMP MAIN ORG000BHLJMP IT0PMAIN: MOV TMOD,#06H ；定时器/计数器T0为计数方式2 MOV TL0,#156；计数100个脉冲的初值赋值MOV TH0,#156 SETB GATE ；打开计数门 SETB TR0 ；启动T0，开始计数 SETB ET0 ；允许T0中断 SETB EA ；CPU 开中断CLRF0；设置下一轮为定时方式的标志位WAIT: AJMP WAIT IT0P: CLREA ；CPU 关中断)(410312126s f T OSCcy μ=⨯==)(192.81042261313ms T T C MAX =⨯⨯=⨯=-JB F0,COUNT ；F0=1，转计数方式设置MOV TMOD,#00H ；定时器/计数器T0为定时方式0MOV TH0,#0FEH ；定时1ms初值赋值MOV TL0,#0CHSETB EARETICOUNT: MOV TMOD,#06HMOV TL0,#156SETB EARETI6. 答：定时器/计数器的工作方式2具有自动恢复初值的特点，适用于精确定时，比如波特率的产生。

第一章计算机基础知识1-1 微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元（CPU）、存储器、I/O接口及I/O设备等组成，相互之间通过三组总线（Bus）：即地址总线AB、数据总线DB和控制总线CB来连接。

CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。

存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。

按其功能可分为RAM和ROM。

输入/输出（I/O）接口是CPU与外部设备进行信息交换的部件。

总线是将CPU、存储器和I/O接口等相对独立的功能部件连接起来，并传送信息的公共通道。

1-3 什么叫单片机？其主要由哪几部分组成？答：单片机（Single Chip Microcomputer）是指把CPU、RAM、ROM、定时器/计数器以及I/O接口电路等主要部件集成在一块半导体芯片上的微型计算机。

1-4 在各种系列的单片机中，片内ROM的配置有几种形式？用户应根据什么原则来选用？答：单片机片内ROM的配置状态可分四种：（1）片内掩膜（Mask）ROM型单片机（如8051），适合于定型大批量应用产品的生产；（2）片内EPROM型单片机（如8751），适合于研制产品样机；（3）片内无ROM型单片机（如8031），需外接EPROM，单片机扩展灵活，适用于研制新产品；（4）EEPROM（或Flash ROM）型单片机（如89C51），内部程序存储器电可擦除，使用更方便。

1-6 写出下列各数的BCD参与：59：01011001，1996：000，：：第二章 MCS-51单片机的硬件结构2-1 8052单片机片内包含哪些主要逻辑功能部件？答：8052单片机片内包括：①8位中央处理器CPU一个②片内振荡器及时钟电路③256B数据存储器RAM。

④8KB片内程序存储空间ROM⑤21个特殊功能寄存器SFR⑥4个8位并行I/O端口（32条线）⑦1个可编程全双工串行口⑧可寻址64KB的外部程序存储空间和外部数据存储空间⑨3个16位的定时器/计数器⑩6个中断源、2个优先级嵌套中断结构2-2 8052的存储器分哪几个空间？如何区别不同空间的寻址？答：⑴8052的存储器分为6个编址空间：①片内ROM的容量为8KB，其地址为0000H~1FFFH；②可扩展片外ROM的容量为64KB，其地址为0000H~FFFFH；片内RAM的容量为256B，其地址为00H~FFH分为二块：③地址00H~7FH共128B为片内RAM低区，④另128B为片内RAM高区，其地址空间为80H`FFH，其地址空间与SFR功能寄存器地址重叠；⑤可扩展片外RAM的容量为64KB，其地址为0000H~1FFFH；⑥特殊功能寄存器SFR的空间为128B，其地址为80H~FFH，但实际只定义了26B单元，这26B单元分散在80H`F0H。

) (8位)
T1端 TR1 GATE l
≥l
TF1
中断
C/T=1 &
控制
INT1端
2．工作方式1 （ M1M0=01 ，16位定时器/计数器） 由TH1和TL1构成16位加1计数器，其他特性与工作 方式0相同。
振荡器 ÷12 C/T=0 TL1 (8位) T1端 TR1 GATE INT1端 l ≥l TH1 (8位)
第6章
定时/计数器
P132
定时/计数器的结构及工作原理 定时/计数器的工作方式 定时/计数器方式和控制寄存器 定时/计数器的编程举例
6.1 概述
在测量控制系统中，常需要有实时时钟和计数器，以实现 定时（或延时）控制以及对外界事件进行计数。 一、常用的定时（或延时）方法： 软件延时：利用执行一个循环程序进行时间延迟。其特点是 定时时间精确，不需外加硬件电路，但占用CPU时间。因此软 件定时的时间不宜过长。 硬件定时：利用硬件电路实现定时。其特点是不占用CPU时 间，通过改变电路元器件参数来调节定时，但使用不够灵活方 便。对于时间较长的定时，常用硬件电路来实现。 可编程定时器/计数器（硬件+软件）：通过专用的定时器/ 计数器芯片实现。其特点是通过对系统时钟脉冲进行计数实 现定时，定时时间可通过程序设定的方法改变，使用灵活方 便。也可实现对外部脉冲的计数功能。
TL0，#83H P1.0 TH0，#06H P1.1
;送方式字 ;送时间常数 ;送时间常数 ;送控制宇 ;送中断控制字
;等待中断
;重装时间常数 ;控制方波倒相 ;重装时间常数 ;控制方波倒相
RETI DONE2: MOV CPL RETI
【*例3】试用T1方式2编制程序，在P1.0引脚输出周 期为400S的脉冲方波，已知fosc=12MHZ。

逻辑取及线圈驱动指令
– 指令 • LD（Load）：取指令。 • LDN（Load Not）：取反指令。 • =（Out）：线圈驱动指令。 • NOT:取反指令。 – 用法
逻辑取及线圈驱动指令
– 使用说明 • LD、LDN指令不只是用于网络块逻辑计算开始 时与母线相连的常开和常闭触点，在分支电路 块的开始也要使用LD、LDN指令，与后面要讲 的ALD、OLD指令配合完成块电路的编程。 • 并联的 = 指令可连续使用任意次。 –什么是并联输出？ • 在同一程序中不要使用双线圈输出，即同一个 元器件在同一程序中只使用一次 = 指令。 –什么是双线圈输出？ • LD、LDN、=指令的操作数为：I、Q、M、SM、 T、C、V、S和L。T和C也作为输出线圈。
9.
LPS/LRD/LPP举例
LPS/LRD/LPP举例
LPS/LRD/LPP举例
逻辑堆栈操作指令
– 指令3 • 装入堆栈指令LDS（Load Stack） – 用法 • LDS n (n为0~8的整数) – 举例 • LDS 3 – 结果如右表所列
逻辑堆栈操作指令
– 指令4 • AENO • 使用较少
• •
定时器及其使用
– 定时器的刷新方式和正确使用 • 举例
时间间隔定时器
