3-单片机IO输出的驱动

单片机IO口的上下拉电阻问题总结
上下拉电阻的问题，必须与IO口具体的内部结构相结合，才能分析清楚。

以下分析传统51单片机和AVR单片机的IO口。

51单片机以下只分析P0和
P1，其他类同。

1.P0位结构图如下：当P0作为通用IO口使用时，上面的场效应管会截止，可以理解成上边的电路断路，剩下电路仅为一开漏极电路。

输入时：引脚上的信号直接通过读引脚的缓冲器被读入；输出时：由于上边的电路
近似断路，剩下的电路为开漏极，所以需要加上上拉电阻才能输出高电平；
2.P1位结构图如下：输入时：由于已带上拉电阻，所以需先将场效应管截止，
即置1，才能正确读入；输出时：由于已带上拉电阻，所以无需再加上拉电阻；注：有时自带的上拉的电阻为弱上拉电阻（阻值很大，使得IO口的驱动电流
不够），所以可以再外接强上拉电阻。

AVR单片机IO口等效原理图如下：输入时：直接读入；输出时：可自行配置是否使用内部上下拉电阻；总结1.输入时，与上拉电阻关系不大；输出时，要根据需要选择使用自带或外部的上拉电阻。

下图可帮助理解：2.输出时，要考虑到输出高低电平时，IO口自身的拉出电流
和灌入电流的大小限制，是否满足驱动外电路。

3.以上分析仅为帮助理解。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

何用I/O口直接驱动LCD？个产品只有三个LCD段，不想再搞个LCD DRIVER。

如果用MCU 的I/O口直接驱动的话，要注意什么呢？看我的理解对不对：个I/O做为COM，用3个做SEGMENT。

据需要点亮哪个段就使哪个SEG输出高电平。

在主程序扫描的时候控制好频率，不停取反COM输出的高低电平。

样就模拟在液晶上有等于MCU电源的电压加在LCD上从而实现LCD扫描显示？过这样好象，本来不想亮的段，在MCU扫描空闲期间反而会变亮了。

不是要在扫描的时候同时输出高低电压，在LCD不亮（空闲周期）COM和SEG输出相同电压？外直接用I/O口的话，是不是在I/O上要加上拉下拉限流之类的？>>参与讨：highway于 2006-12-14 16:23:00 发布：>>参与讨：qq41026267于 2006-12-14 16:34:00 发布：我也正在作这个om 5个seg的液晶驱动>>参与讨：yulianzhan于 2006-12-14 16:45:00 发布：做了一下实验NT和COM只要有电压，不论正负都会亮。

所以不能用前面说的取反COM的方法，倒是可以考虑直接将COM悬空，要有每次扫描都输出全部的I/O信号了。

，直接加电压，LCD同一个段上亮起来灰度会不一样，而且会逐渐变灰，得在琢磨琢磨。

>>参与讨：awey于 2006-12-14 17:13:00 发布：一直输出方波输出与COM同相的方波时，LCD不亮，输出与COM反相的方波时，LCD亮>>参与讨：啊龙于 2006-12-14 18:11:00 发布：天谁发了一个STC89S51驱动液晶的图,应该可以.OM能输出VCC,2/3VCC,1/3VCC,GND.给你发几个图.>>参与讨：啊龙于 2006-12-14 18:12:00 发布：>>参与讨：啊龙于 2006-12-14 18:14:00 发布：>>参与讨：yulianzhan于 2006-12-15 9:25:00 发布：各位的大力奉献，我觉得，拿个MCU搞这么复杂，没太大意义。

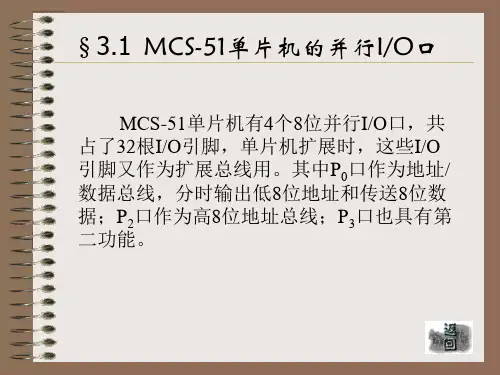

一、并行I/O口的功能结构
2、接口功能 （2）通用I/O接口
（四）P0口
此时“控制”信号为“0”，多路开关 MUX向下，输出驱动器处于开漏状态，故需 外接上拉电阻，这种情况下，电路结构与P1 相同，所以也是一个准双向口，当要作为输 入时，必须先向口锁存器写“1”。
一、并行I/O口的功能结构
（四）P0口
这是由接口的特殊结构所决定的。每一个 口都包含一个锁存器，一个输出驱动器和两 个（P3口为3个）输入缓冲器。各口的结构也 P 3 有些差异，下面分别介绍。
一、并行I/O口的功能结构
1、接口结构
（一）P1口
P1口一位的结构如下图所示：
图2.15
一、并行I/O口的功能结构
1、接口结构
（一）P1口
接口结构中锁存器起输出锁存作用， 8位锁存器组成特殊功能寄存器P1，场 效应管和上拉电阻组成输出驱动器，以 增大负载能力，三态门1和三态门2分别 用于控制输入引脚和锁存器的状态。
作为I/O口应用的一个实例，下面介绍 8031单片机的最小应用系统如下图所示
二、产生接口控制信号的指令
（四）P0口
8051指令系统中能与接口打交道的指令 大体可分两类 １．一般的输入/输出指令 ２．“读－修改－写”指 令
二、产生接口控制信号的指令
１．一般的输入输出指令
（四）P0口
输入指令执行时，内部产生“读引脚”信号， 直接从口线读入，亦称“读引脚”指令。 下面是属于这种指令的各种实例：
二、产生接口控制信号的指令
（四）P0口 ２．“读－修改－写”指令 INC P2 接口锁存器加１ DEC P1 接口锁存器内容减１ DJNZ P3,LOOP 减１后不为零则跳转 还有三条虽不明显，但也属此列： MOV P1.1,C CLR P1.1 SETB P1.1 将进位位送接口的某位 清接口的某一位 接口的某一位置位

if(பைடு நூலகம்at & BIT(i)) {
IO_UART_TX_H(); } else {
IO_UART_TX_L(); asm("l.nop");//延时一个机器周期 } delay_one_bit_tx(); } IO_UART_TX_H();//发送结束位 delay_one_bit_tx(); }
1
V1.0
模拟的串口协议如下：
起始位 1 位 数据位 8 位 停止位 1 位 校验位 无
参考的代码如下：
void io_uart_send_byte(unsigned char dat) {
Unsigned char i ; IO_UART_TX_L();//拉低作为起始 delay_one_bit_tx();//按照需要的波特率来延时 for(i = 0 ; i< 8 ; i++) {

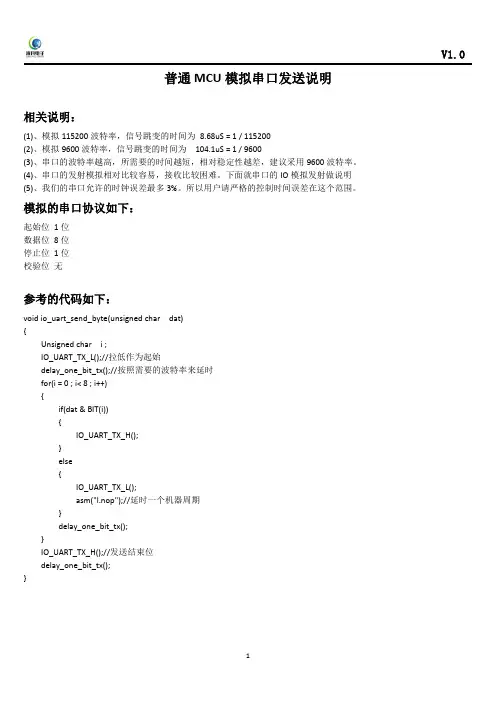

普通 MCU 模拟串口发送说明
相关说明：
(1)、模拟 115200 波特率，信号跳变的时间为 8.68uS = 1 / 115200 (2)、模拟 9600 波特率，信号跳变的时间为 104.1uS = 1 / 9600 (3)、串口的波特率越高，所需要的时间越短，相对稳定性越差，建议采用 9600 波特率。 (4)、串口的发射模拟相对比较容易，接收比较困难。下面就串口的 IO 模拟发射做说明 (5)、我们的串口允许的时钟误差最多 3%。所以用户请严格的控制时间误差在这个范围。
