51单⽚机定时器计数器详解第六章定时器/计数器6.1 定时器的结构及⼯作原理6.2 定时器的控制6.3 定时器的⼯作模式及其应⽤第六章定时器/计数器实现定时⼀般有多种⽅法：1. 利⽤软件实现（延时程序）优点：简单，控制⽅便；缺点：CPU效率低。
2. 外部硬件实现：单稳态定时器、计数定时器优点：CPU效率⾼；缺点：修改参数⿇烦。
3. 利⽤计数器实现输⼊脉冲定时器／计数器作⽤主要包括产⽣各种时标间隔、记录外部事件的数量等，是单⽚机中最常⽤、最基本的部件之⼀。
外来脉冲定时计数定时器/计数器功能⽰意图6.1 定时器/计数器的结构及⼯作原理6.1.1 定时器/计数器的基本结构MCS-51单⽚机有⼆个定时器/计数器，每个定时器/计数器由⼏个专⽤寄存器组成。
TMOD(89H ）⾼四位TMOD(89H ）低四位⽅式寄存器TCON(88H)TCON(88H)控制寄存器*8DH 8BH 8CH 8AH TH1 TL1TH0 TL0数据寄存器(16位）定时器T1定时器T0定时器/计数器的结构如下图所⽰。
定时器/计数器的基本结构框图申请P3.5or P3.4or 8DH 8BH8CH 8AH6.1.2 定时器/计数器的⼯作原理定时器/计数器结构原理图INTx P3.YGATE ：门控制位：定时/计数控制位TC/x=0,1Y=2,3Z=4,5⼀. 对外部输⼊信号的计数功能当T0或T1设置为计数⼯作⽅式时，计数器对来⾃输⼊引脚P3.4(T0)和P3.5(T1)的外部信号计数。
若前⼀个机器周期采样值为1，后⼀个机器周期采样值为0，则计数器加1。
所以计数器计数的频率最⾼为fosc 的1/24。
BDEHT H >1个机器周期T L >1个机器周期L⼆. 定时功能：定时器/计数器的定时功能也是通过计数实现的，它的计数脉冲是由单⽚机的⽚内振荡器输出经12分频后产⽣的信号，即为对机器周期计数。
INTx P3.Y例如：晶振频率=12MHz 机器周期=1us ，计数1次=1us ，计数频为=1MHz 。

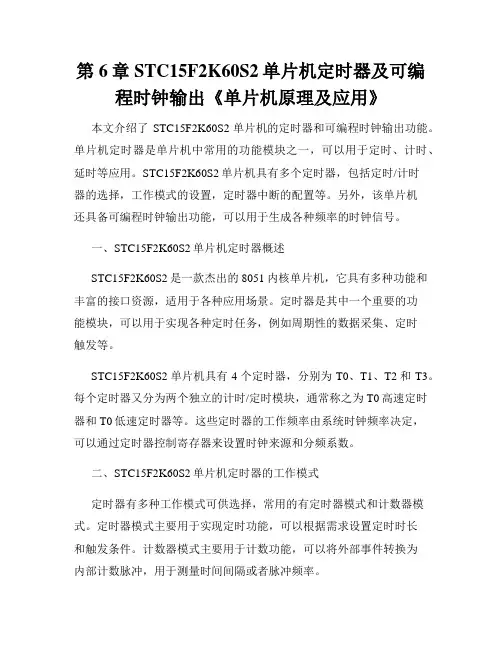

第6章STC15F2K60S2单片机定时器及可编程时钟输出《单片机原理及应用》本文介绍了STC15F2K60S2单片机的定时器和可编程时钟输出功能。
单片机定时器是单片机中常用的功能模块之一，可以用于定时、计时、延时等应用。
STC15F2K60S2单片机具有多个定时器，包括定时/计时器的选择，工作模式的设置，定时器中断的配置等。
另外，该单片机还具备可编程时钟输出功能，可以用于生成各种频率的时钟信号。
一、STC15F2K60S2单片机定时器概述STC15F2K60S2是一款杰出的8051内核单片机，它具有多种功能和丰富的接口资源，适用于各种应用场景。
定时器是其中一个重要的功能模块，可以用于实现各种定时任务，例如周期性的数据采集、定时触发等。
STC15F2K60S2单片机具有4个定时器，分别为T0、T1、T2和T3。
每个定时器又分为两个独立的计时/定时模块，通常称之为T0高速定时器和T0低速定时器等。
这些定时器的工作频率由系统时钟频率决定，可以通过定时器控制寄存器来设置时钟来源和分频系数。
二、STC15F2K60S2单片机定时器的工作模式定时器有多种工作模式可供选择，常用的有定时器模式和计数器模式。
定时器模式主要用于实现定时功能，可以根据需求设置定时时长和触发条件。
计数器模式主要用于计数功能，可以将外部事件转换为内部计数脉冲，用于测量时间间隔或者脉冲频率。
STC15F2K60S2单片机定时器的工作模式可以通过相关的寄存器位进行配置。
例如，可以通过T2CON寄存器的T2M0和T2M1位来选择定时器2的工作模式，可以选择定时器模式、16位自动重载模式、13位同步计数器模式，或者外部事件计数器模式。
三、STC15F2K60S2单片机定时器中断的配置定时器中断是使用定时器功能的常用方法之一，可以在定时达到设定值时触发中断，执行相应的中断服务程序。
STC15F2K60S2单片机的定时器可以设置使能定时器中断，并通过相关的中断使能寄存器来控制定时器中断的使能和优先级。
