电表识别加电路故障

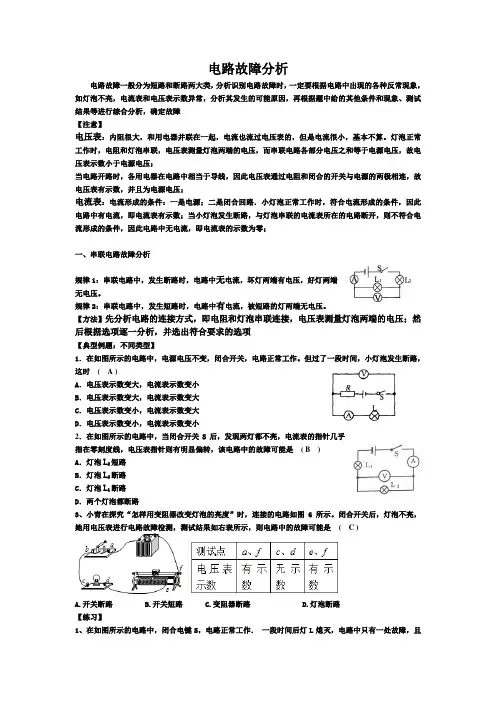

电路故障分析

电路故障一般分为短路和断路两大类，分析识别电路故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数异常，分析其发生的可能原因，再根据题中给的其他条件和现象、测试结果等进行综合分析，确定故障

【注意】

电压表：内阻很大，和用电器并联在一起，电流也流过电压表的，但是电流很小，基本不算。灯泡正常工作时，电阻和灯泡串联，电压表测量灯泡两端的电压，而串联电路各部分电压之和等于电源电压，故电压表示数小于电源电压；

当电路开路时，各用电器在电路中相当于导线，因此电压表通过电阻和闭合的开关与电源的两极相连，故电压表有示数，并且为电源电压；

电流表：电流形成的条件：一是电源；二是闭合回路．小灯泡正常工作时，符合电流形成的条件，因此电路中有电流，即电流表有示数；当小灯泡发生断路，与灯泡串联的电流表所在的电路断开，则不符合电流形成的条件，因此电路中无电流，即电流表的示数为零；

一、串联电路故障分析

规律1：串联电路中，发生断路时，电路中无电流，坏灯两端有电压，好灯两端无电压。

规律2：串联电路中，发生短路时，电路中有电流，被短路的灯两端无电压。

【方法】先分析电路的连接方式，即电阻和灯泡串联连接，电压表测量灯泡两端的电压；然后根据选项逐一分析，并选出符合要求的选项

【典型例题：不同类型】

1．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时 ( A )

A．电压表示数变大，电流表示数变小

B．电压表示数变大，电流表示数变大

C．电压表示数变小，电流表示数变大

D．电压表示数变小，电流表示数变小

2．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是 ( B )

A．灯泡L2短路

B．灯泡L2断路

C．灯泡L1断路

D．两个灯泡都断路

3、小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图6所示。闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如右表所示，则电路中的故障可能是 (

2020年06期 · 181

·技术与应用·智能电能表现场运行中常见故障及处理措施 ■刘廉政积成电子股份有限公司 山东济南 250104摘 要：提高对运行中智能电表的故障诊断能力,是充分保证电能计量的准确性和可靠性,以及供用电双方利益的重要手段之一。为保证智能电表的正常工作,方便实验室检定人员在工作中对运行故障类型进行准确判断和处理,本文依托国家计量检定规程中规定的检定项目和检定方法,在分析论证的基础上总结了智能电表在运行中常出现的故障类型,并归纳了一些可供参考的意见。关键词：智能电能表；运行故障；处理措施引言现代化智能技术的发展推动着智能电表应用于电力系统,发挥着智能化抄核收作用,提高了抄核收管理效率与工作水平。文章首先简单介绍了智能电表的原理与特征,然后重点分析了智能电表常见的故障分析与处理措施。1.智能电表的运行原理与特征分析智能电表主要由测量模块、数据处理模块、通讯模块等构成,能够发挥计量电量、分析并处理数据、动态监测系统运行等功能。其运行原理为动态采集用户的电压与电流信号,通过电能表集成电路来分析、处理所采集信号,对应转换生成和电能正相关的脉冲输出,再经由单片机来加以分析、处理,将脉冲变成用电量,再输出。不同于传统的感应电表,智能电表因为选择电子集成电路设计,能够同电脑联网,再借助软件加以控制,从而体现出更加智能化性能,更优的操作功能。智能电表实际使用中体现出计量精准、能耗较低、自动保存断电数据、高倍过载等优势,其抄核收方式也更加灵活、智能。如红外抄表、远程核对电量、远程控制用户等,提高了配网系统的智能化水平。2.智能电表运行中常见故障分析（1）通信故障。在此种故障情况中,主要包括红外通信故障以及不通信两种情况。其中,不通信的情况多数是由通信波特设置出现问题所导致的。在通常情况下,智能电表的出场设置的波特率一般为2400 bps,但一般的电能表却为1200 bps,在此种情况下,两者的设置不一致,就会导致智能电表通信不正常的情况。若此种情况出现时,检查人员需要检查电能表的设置地址是否正确,同时还要检查电能表的元器件焊接问题以及插头安装问题。此外,红外通信故障则一般为掌机抄表的情况,若存在通信符号但抄表不成功,则应该初步判断红外接收正常,需要进一步检查发射电路是否正常,红外发射管安装是否正确或者出现损坏等。（2）超差故障。对于计量精度的超差,首先,在智能电表的运行过程中,加电流和电压后并不显示,但脉冲灯会闪烁。在此种情况下,工作人员需要对智能电表的计量部分进行检查,检查此项区域是否正常,随后,对脉冲线夹进行检查,观察其是否连接正确,若以上区域运行均正常,则需要进一步检查智能电表元器件是否存在损坏的情况。若智能电表的多功能口发生故障,则需要对多功能口的连接处进行检查,观察其螺丝是否松动,此外,需要检查其误差超差,对于此种现象,检查人员需要检查时钟的电路是否存在虚焊或者搭锡的现象。（3）烧表故障。在智能电能表故障中烧表故障是最常见的,一旦发生这种故障,就无法正常使用智能电能表。如果不能在第一时间进行处理,容易导致严重的问题发生。之所以出现烧表故障,原因是多方面的,主要包括智能电能表的超负荷使用、供电电源烧坏、电表接线接触不可量、安装过程不规范造成线路出现短路的情况。（4）电池故障。通常,智能电能表使用的电池是锂电池。如果电池在使用时出现故障,就不能为智能电能表提供稳定运行的电源。引起这种故障的主要原因包括:电池的电量全部耗尽、长期使用而没有及时更换、安装电池时出现错误的操作、电池质量不合格等等。（5）显示故障。因为智能电能表的显示部分主要分为两大类,分别是 LED 显示和背光限制。所以其显示故障可以分为两种,分别是显示屏故障和背光故障。前者,主要表现为正常连接状态下,液晶显示屏不能显示状态,整个显示过成长出现异常现象,比如:屏淡、闪烁等等。后者,主要表现为背光不明亮、背光颜色差距以及背光开关失去控制等等,导致这种故障出现的原因是由于背光电路缺焊、连焊或者错焊造成的。3.运行中智能电表故障的解决措施对于遇到现场电能表运行故障时,以不妨碍电力客户正常用电,将影响降到最小为原则,一般采取以下几种处置方法:（1）建立完善的信息管理系统。要想真正的加强智能电能表的运行维护与管理,这就需要有关方面能够重视加强先进信息管理系统的应用,尤其在如今科技时代背景下,这一要求体现的尤为明显,通过加强先进信息管理系统的应用,能够更好的满足人们的需求,保证智能电能表运行维护管理的质量。为此,这就需要有关电力企业能够建立完善的信息管理系统,并且能够结合用户的情况,建立相对完善的信息管理系统,同时还要注意统一其管理制度,规范其作业以及故障处理环节,以真正地提高智能电能表运行与维护管理水平,保证供电系统的稳定运行。（2）开展标准化管理作业。就智能电能表的维护管理工作而言,具有较大的危险性,为了规避风险,这就需要有关人员能够按照要求进行规范作业。所以,开展标准化的管理作业是基本的要求,相关电力企业就应该结合实际情况制定出合理的标准化作业规范,以起到监督管理的作用,按照有关规定以及要求进行严格作业,能够进一步提高智能电能表的使用寿命,保证其运行的质量,同时还能加强工作人员安全方面的保障。（3）智能电能表的校准。智能电能表在进行校准工作的时候要及时落实到位。主要是检查互感线和智能电能表的接线是否完全准确,并且查看其他的线路是否出现异常的现象。其实就是实复合检测,智能电能表的校准项目主要包括检测审核计时误差、检查电能表界限以及检测电能测量单元计度器读数之间的相对误差以及检查数据处理单元等。（4）智能电能表的在线检查。为了增强智能表的运行能力,必须哟对其进行在线检查,从而排查智能电能表出现的故障,立即修复,并且能够积累丰富的数据经验,对智能电能表进行优化升级。简单来说,智能电能表的在线检查就是对安装的智能电脑呢过表进行相关量的检测和误差分析,并且仔细检查运行的实际状态。对于这种在线监测的方法,应当使用智能电能表进行现场检查。其功能主要包括据电能表接线的检查和现场校验。根据精确的等级划分,可以分为四个级别,分别是0.05、0.1、0.2、0.3;根据电流接入形式划分,可以分为两种,分别是直接接入和经过钳形的互感器接入。（5）提高管理人员的素质。除了要完善信息管理系统外,还需要电力企业能够提高运行维护人员以及相关管理人员的素质,因为在智能电能表的运行维护阶段,工作人员往往扮演着重要的角色,而他们的素质能力也就显得极为关键,只有保证他们素质能力过关,才能更好的满足智能电能表运行维护的要求。而一旦人员素质能力方面出现问题,就会容易出现操作失误等现象。为此,这就需要加强人才队伍的建设,积极的进行培训工作,以全面的提高运行维护管理人员的专业知识以及实训技能,从而做好与其有关的维护管理工作,同时还能及时有效的加强对于故障问题的处理,采取有效的解决措施,这具有重要的意义。4.结束语当前我国电力系统中智能电能表是应用广泛的电力计费设备,具有节能环保、运行效率高、经济实惠等多种特征。但是其在使用的过程中,经常会出现烧表故障、显示屏故障、电池故障以及超差故障等等,直接影响工作人员正常抄表,甚至出现安全事故。因此,需要对其进行仔细的分析,并且提出解决对策和管理策略,从而保证其安全运行。参考文献[1]巩大江.探究智能电能表常见故障的研究和分析 [J] .山东工业技术,2019(14) :350-352.[2]刘志伟,刘天珍.智能电能表常见故障分析及管理策略探究 [J] .通讯世界,2018 (22) :162-164.[3]李莉，丁黎，李帆，蔡文嘉.智能电表时钟电池故障分析与测试研究，电测与仪表，2014，51（16A）：78-82[4]郭薇，王凯，张勇.浅析智能表常见故障及处理方法[J].新疆电力技术，2015，02：90-92.

根据电路中的常见故障判断电流表和电压表示数变化

首先要进行电路结构分析了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量。然后根据电流表的有无示数确定电路断路还是短路。再根据电压表是否有示数来确定电路故障出现在哪个部位。

探究一：按图所示的电路图接好实物电路，闭合开关后，当L1和L2灯断路或者短路时，请分析电压表和电流表的示数变化情况。

电压表有示数而电流表无示数 ：

电压表有示数表明电路中有电流通过电压表，电流表无示数说明没有或几乎没有电流流过电流表，则故障原因可能是：（1）与电压表并联的用电器断路。 （2）电压表被短路

电流表示数正常而电压表无示数

电流表示数正常表明主电路为通路，电压表无示数表明无电流通过电压表，则故障原因可能是：（1）与电压表并联的用电器短路. （2）电压表断路

电流表电压表均无示数时可能是哪部分出现故障

两表均无示数表明无电流通过两表，可能是主电路断路导致无电流。

探究二：按图所示的电路图接好实物电路，闭合开关后，L1和L2灯断路或者短路时，请分析电压表和电流表的示数变化情况

结论：1.在并联电路中，只要有一条支路短路，其余所有支路都无电流通过，所在支路和干路电流表示数超过最大量程，其余支路电流表示数为0，电压表示数都为0。

2.在并联电路中，一条支路断路，所在支路电流表示数为0，其它支路电流表示数不受影响，干路电流表示数变小。电压表示数仍等于电源电压。

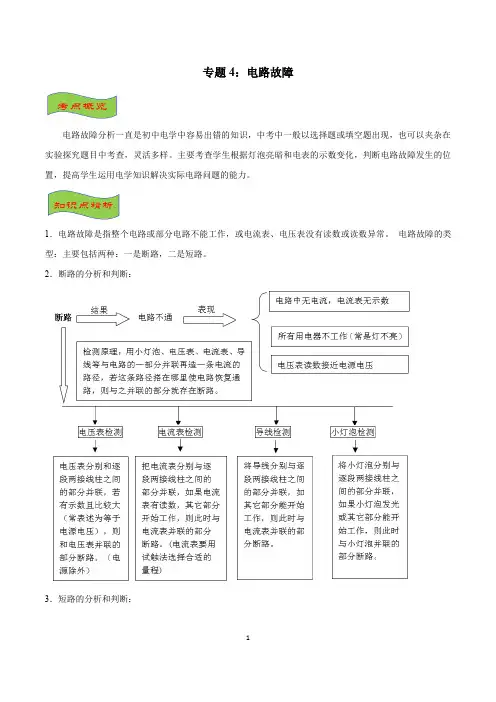

1 专题4：电路故障

电路故障分析一直是初中电学中容易出错的知识，中考中一般以选择题或填空题出现，也可以夹杂在实验探究题目中考查，灵活多样。主要考查学生根据灯泡亮暗和电表的示数变化，判断电路故障发生的位置，提高学生运用电学知识解决实际电路问题的能力。

1．电路故障是指整个电路或部分电路不能工作，或电流表、电压表没有读数或读数异常。 电路故障的类型：主要包括两种：一是断路，二是短路。

2．断路的分析和判断：

3．短路的分析和判断：

2

4.电路故障常用的主要判断方法：

故障现象 故障原因 简记

用电器

不工作 串联电路中,看其它用电器能否工作,如果所有用电器均不能工作,说明可能某处发生了断路 如果其它用电器仍在工作,说明该用电器被短路了

并联电路中，如果所有用电器均不工作,说明干路发生了断路 如果其它用电器仍在工作,说明该用电器所在的支路断路

电压表示

数为零 电压表的两接线柱到电源两极之间的电路断路 电压表的两接线柱间被短路 内短

外断

电压表

有示数 电压表的两接线柱间断路 电压表的两接线柱到电源两极之间的电路短路 内断

外短

电流表示

数为零 电流表所在的电路与电源两极构成的回路上有断路 电流表被短路 电流表所在电路电阻非常大,导致电流过小,电流表的指针几乎不动（如有电压表串联在电路中）

电流表被烧坏 电流表所在的电路与电源两极间直接构成了回路,即发生了短路。 电流表选用的量程不当

3 5．家庭电路故障分析与判断：

（1）家庭电路常见故障有三种：断路、短路、过载。

（2）短路、过载：火线和零线相碰是短路， 电路中的用电器总功率过大是过载，二者都会造成电路中电流过大,把熔丝熔断(或使空气开关“跳闸”)，而使整个照明电路断电。

（3）断路：

①火线断路和零线断路：若火线断路，断路前的火线能使试电笔的氖管发光，断路后的火线不能使试电笔的氖管发光；若零线断路，断点与火线之间能使氖管发光。
