利用电流表、电压表判断电路故障

全国通用中考物理利用电压表电流表判断电路故障专项练习_一、单选题(本大题共25小题，共50.0分)1.（）如图所示的电路中，电源电压是6v，当电路中发生哪种障碍时，电压表的示数是6v。

A.L1短路C.开关短路D.L2开路B.L1开路2.如图所示，两盏相同的电灯在闭合开关后都能发光。

过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是：（）B.电灯L2灯丝断了,D.电灯L2短路A.电灯L1灯丝断C.电灯L1短了；路；3.如图，电源电压为6V，开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路4.如图所示电路中，当开关S闭合后，发现电压表V1和V2的示数相同，则电路中发生的故障可能是A.灯L1的灯丝断了B.灯L2的灯丝断了C.开关S处接触不良D.灯L1短路5.如图所示，电源电压3V（保持不变）。

当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断（）A.灯L1被短路B.灯L1断路D.灯L2被短路C.灯L2断路6.在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转。

移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是()A.变阻器R1短B.电阻R2短C.变阻器R1断D.电阻R2断路路路路7.如图所示，电源电压为6V，开关闭合后，电灯、L2均不发光，用电压表逐段测量结果Uab=0,Uad=6V,Ubc=0,Ucd=6V,发生断路的部分是（）A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路8.如图，某同学在做电学实验时，误将电流表和电压表的位置接反了，则可能出现的现象是（）A.两表会被烧坏B.两表不会被烧坏C.电流表不会被烧坏，电压表会D.电压表不会被烧坏，电流表会9.某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。

电路故障分析电路故障分析方法故障类型①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）②断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点无电压电路故障分析思路①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。

②根据故障现象分析有无电流，得出电路是短路还是断路。

③根据电表示数变化分析找出故障位置。

★利用电流表、电压表判断电路故障★（1）电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。

故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

（2）电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。

故障原因可能是：①电流表短路；②和电压表并联的用电器断路（3）电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。

★利用电导线判断电路故障★（主要判断断路故障）电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流（或电路中灯泡发光了），说明此两点间有断路。

一、电路故障的类型：1、电路连接错误或元件损坏1）断路（用电器烧坏、灯丝断了、接线柱生锈或接触不良等）2）短路 (包括电源、用电器或电表短路)2、电源、仪表使用错误或损坏二、电路故障的分析：如右图所示，当电路处于下列情形时，分别闭合开关S ，将两灯的发光情况、电流表及电压表的示数有、无填入下表。

小结：1、L 1或L 2短路时：两灯 （A 、都亮 B 、都不亮 C 、一盏灯亮一盏不亮）电流表 （A 、都有示数 B 、都无示数 C 、有无示数与短路位置有关） 电压表 （A 、都有示数 B 、都无示数 C 、有无示数与短路位置有关）2、L 1或L 2开路时：两灯 （A 、都亮 B 、都不亮 C 、一盏灯亮一灯不亮）；电流表 （A 、都有示数 B 、都无示数 C 、有无示数与开路位置有关） 电压表 （A 、都有示数 B 、都无示数 C 、有无示数与开路位置有关）3、电压表有示数时，可能是接点内 ，或接点外 ；电压表无示数时，可能是接点内 ，或接点外 。

利用电压表、电流表判断电路故障一、单选题(本大题共25小题，共50.0分)1. （）如图所示的电路中，电源电压是6v，当电路中发生哪种障碍时，电压表的示数是6v。

A. L1短路 C. 开关短路 D. L2开路B. L1开路2. 如图所示，两盏相同的电灯在闭合开关后都能发光。

过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是：（）B. 电灯L2灯丝断了, D. 电灯L2短路A. 电灯L1灯丝断了；C. 电灯L1短路；3. 如图，电源电压为6V，开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是( )A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路4. 如图所示电路中，当开关S闭合后，发现电压表V1和V2的示数相同，则电路中发生的故障可能是A. 灯L1的灯丝断了B. 灯L2的灯丝断了C. 开关S处接触不良D. 灯L1短路5. 如图所示，电源电压3V（保持不变）。

当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断（）A. 灯L1被短路B. 灯L1断路 D. 灯L2被短路C. 灯L2断路6. 在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转。

移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是( )A. 变阻器R1短路B. 电阻R2短路C. 变阻器R1断路D. 电阻R2断路7. 如图所示，电源电压为6V ，开关闭合后，电灯、L2均不发光，用电压表逐段测量结果Uab=0,Uad=6V,Ubc=0,Ucd=6V,发生断路1的部分是（）A. 灯L1断路B. 灯L2断路C. 灯L2短路D. 开关S断路8. 如图，某同学在做电学实验时，误将电流表和电压表的位置接反了，则可能出现的现象是（）A. 两表会被烧坏B. 两表不会被烧坏C. 电流表不会被烧坏，电压表会D. 电压表不会被烧坏，电流表会9. 某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。

怎么判断电路故障怎么判断电路故障1.电流表无示数:断路或电流表被短路。

2.电压表无示数:电压表与电源之间有断路或电压表测量部分短路。

3.灯泡不亮的话要结合电流表和电压表一起判断，若电流表无示数则断，若电压表也无示数则电压表以外断，如果电压表有示数则电压表测量部分断。

若电流表有示数，则短路，一般是灯泡短了。

大体原则是这样，主要是看前两条。

不知道是不是你要的答案。

有电路图的情况下最好依照电路图用万用表确认电路两端电压电流等是否正常。

电路故障后都会有故障现象的，收集齐全故障现象后才能逆向反推回去查查电路故障点。

快速诊断电路故障的技巧收藏人:luosanping2012-06-09 | 阅:987 转:26| 来源| 分享快速诊断电路故障的技巧作者:文/ Sam Bell 译/张京生编辑:范颖浏览:44次下载PDF[16] 在以前的一篇文章中我答应过要告诉大家一些有关电路故障诊断的技巧。

这些技巧有的你们也许掌握了，有的你们也许还不知道或者早就遗忘了。

但无论如何我敢肯定，这些技巧将对你有所帮助，使你在诊断车辆错综复杂的电路时不至出现手足无措的情况。

举一个现成的例子，Joe Sandow是我厂技术最好的技师，最近他给一辆奥兹默比 Alero车换了点火开关和钥匙。

但过了一周这辆车又来了，车主说白天亮灯不起作用，自动空调也不听使唤了。

返工在我厂里是很少有的，而Joe又是个高级技师，所以我感到很吃惊。

按照我们一贯的做法，Joe又被派去修理那辆车。

他去修理这辆车时已经是下午3点左右，很快他就诊断出是空调保险丝烧了，但直到下班时还没查出到底是哪个地方短路了。

第二天上午，由于总是烧保险丝，Joe 没办法只得向我借了个10A的断路器，他说短路的地方很有可能是在一条分线束里，这条线束在仪表台中央一个无法接近的支架后面。

晃动那根线束时，短路现象时而出现、时而消失。

当得知他已经用了5、6个保险丝后，我决定亲自过去看看。

我让他在保险丝处接上了一个大灯(见图1)，原因是大灯可以限制流经那条线路的电流，并且能够看出短路的情况是否出现。

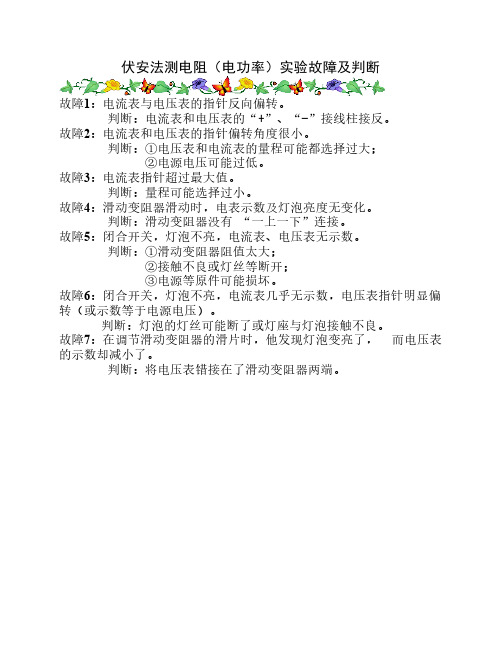

伏安法测电阻（电功率）实验故障及判断
故障1：电流表与电压表的指针反向偏转。

判断：电流表和电压表的“+”、“-”接线柱接反。

故障2：电流表和电压表的指针偏转角度很小。

判断：①电压表和电流表的量程可能都选择过大；
②电源电压可能过低。

故障3：电流表指针超过最大值。

判断：量程可能选择过小。

故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。

判断：滑动变阻器没有 “一上一下”连接。

故障5：闭合开关，灯泡不亮，电流表、电压表无示数。

判断：①滑动变阻器阻值太大；
②接触不良或灯丝等断开；
③电源等原件可能损坏。

故障6：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。

判断：灯泡的灯丝可能断了或灯座与灯泡接触不良。

故障7：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了。

判断：将电压表错接在了滑动变阻器两端。

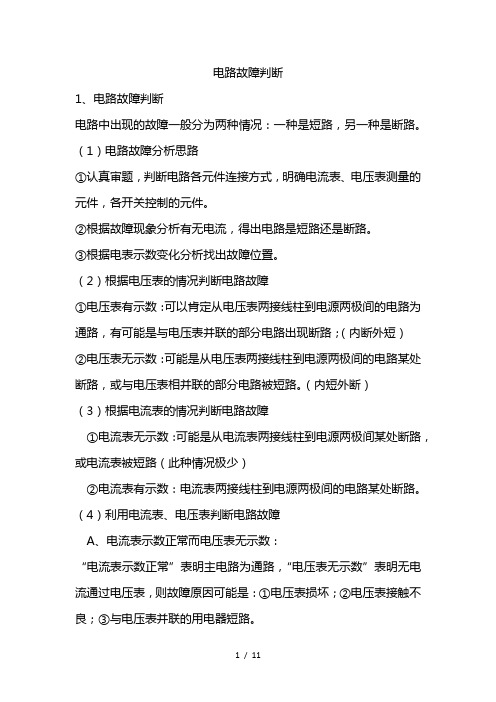

电路故障判断1、电路故障判断电路中出现的故障一般分为两种情况：一种是短路，另一种是断路。

（1）电路故障分析思路①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。

②根据故障现象分析有无电流，得出电路是短路还是断路。

③根据电表示数变化分析找出故障位置。

（2）根据电压表的情况判断电路故障①电压表有示数：可以肯定从电压表两接线柱到电源两极间的电路为通路，有可能是与电压表并联的部分电路出现断路；（内断外短）②电压表无示数：可能是从电压表两接线柱到电源两极间的电路某处断路，或与电压表相并联的部分电路被短路。

（内短外断）（3）根据电流表的情况判断电路故障①电流表无示数：可能是从电流表两接线柱到电源两极间某处断路，或电流表被短路（此种情况极少）②电流表有示数：电流表两接线柱到电源两极间的电路某处断路。

（4）利用电流表、电压表判断电路故障A、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

B、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。

C、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。

例题：1、（2019孝感）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路2、如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L1处断路C．灯L2处短路D．灯L2处断路3、（2019吉林）如图所示。

电流电压表故障诊断方法_电流表电压表故障分析
电流电压表的使用方法电流表和电压表是初中电学实验中两种最基本最重要的测仪表，两表也是中考中常考的仪表，有一些学生由于没有掌握它们的正确使用方法因此而丢分，所以教会学生掌握电流表和电压表的使用方法是十分必要的。

下面就谈谈电流表和电压表的教学中必须强调的几会：
1、会看表例如图1
所示，表盘上标有字母“A”字样，该表就是测量电流强度的电流表。

例如图2
PDM-801A，PDM-801A-C，PDM-801A-F48
所示，表盘上标有字母“V”字样，该表是测量电压的电压表。

2、会接表
电流表必须串联在待测电路中，电流表的“+”极必须跟电源的“+”极端靠近，电流表的“？”极必须跟电源的“？”极端靠近，电压表必须并联在待测电路的两端，注意正负极不能接反。

使用电流表的时候，它的两个接线柱千万不能直接接到电源的两极上，以免由于电流过大而将电流表烧坏。

3、会选表的量程
电流表和伏特表均有三个接线柱，看线怎么接，例如电流表如果接在“+”和“0.6”两个接线柱上，则量程为0.6安培，读表盘上的下面那组数;对电压表，如果接在“+”和“15”两个接线柱，则量程为15伏特，这时应该读表盘上的上面那组数。

在实验前，如果不知怎么接，可先估计电路的电流强度和电压值。

如果估计电流强度小于0.6安培，则选择0～0.6安培量程，如果估计电流强度大于0.6安培，小于3安培，此时就选0～3安培量程，若不能估计，可采用试触的办法进行（固定一个接线柱，用电路的另一个线头迅速试触最大量程的接线柱）据测试的数据选用适当的量程。

对于电压表，若估计电压小于3伏特，。

电路故障基本判断方法
1、利用电流表、电压表判断电路故障
(1)利用电压表
（1）当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路
（2)当电压表示数为零时有两种推测：①是电压表所测范围电路短路；
②电压表所测范围之外有断路的地方．
(2)利用电压电流表
a.电流表示数正常而电压表无示数
“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。

故障原因可能是：①电压表损坏; ②电压表接触不良; ③与电压表并联的用电器短路。

b.电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。

故障原因可能是：①电流表短路; ②和电压表并联的用电器断路(3)电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。

★利用电导线判断电路故障★(主要判断断路故障)
电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流
(或电路中灯泡发光了)，说明此两点间有断路。

2、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．
3、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．
4.故障类型
①短路：电路被短路部分有电流通过(电流表有示数)
被短路两点之间没有电压(电压表无示数)
②断路：电路断路部分没有电流通过(电流表无示数)
断路两点之间有电压，断路同侧导线两点无电压。

13 利用电表判断电路故障知识点讲解与点拨1.电路中某个用电器出现故障，会导致电路中的电流表和电压表示数发生变化，因此可以根据电流表和电压表来判断电路中可能出现的故障。

2.当电流表示数为零时，一般是电路中某处出现断路；当电流表有示数时，一般是电路中某处出现短路。

【点拨】电流表串联在电路中。

3.当电压表示数为零时，可能是与电压表并联的那部分电路出现短路或者电压表两接线柱外的电路断路；当电压表有示数时，一般是与电压表并联的那部分电路出现断路。

【点拨】电压表并联在电路中；电压表与用电器串联后接在电源两端时电压表的示数接近电源电压。

专题训练一、单选题1．在电学实验中，遇到电路故障时常用电压表来检测。

如图所示，电源电压恒为4.5V ，闭合开关后两灯均不亮，用电压表先后测得ad ac 、和ab 两端的电压均为4.5V ，则故障可能是（ ）A ．灯1L 断路B ．灯2L 断路C ．灯1L 短路D ．灯2L 短路 【答案】A【详解】由电路图可知，灯L 1与L 2串联，闭合开关后两灯均不亮，说明电路出现断路故障。

若用电压表测得ab 两端的电压为4.5V ，说明电压表的正负接线柱与电源的正负极形成通路，则电路中与电压表并联的L1断路，故A 符合题意，BCD 不符合题意。

故选A 。

2．如图所示，电源电压恒定不变，闭合开关S ，灯L 1和L 2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ） A ．灯L 1断路B ．灯L 2断路C ．灯L 1短路D ．灯L 2短路 【答案】A【详解】由图可知，电路为并联电路，电压表测量电源电压，电流表测量通过灯L 2的电流；因为两灯并联，并且并联电路中各支路互不影响，当一盏灯突然熄灭，而电压表和电流表示数均不变，说明电流表所在的支路完好，故电路故障为L 1断路。

故选A 。

3．如图所示的电路，闭合开关，下列判断正确的是（ ）A．若灯泡L1发光，L2不发光，一定是L2灯丝断B．若电压表示数为零，一定是L2断路C．若只有L1开路，则电压表示数一定为零D．若只有L1短路，则电压表示数一定为零【答案】D【详解】根据电路图知道，该电路为串联电路，电压表测量灯泡L1两端的电压；A．若灯泡L1发光，这说明电路是通路，电路出现了短路现象；L2不发光，则故障是L2灯短路，故A错误；B．若电压表示数为零，这说明电压表的正负接线柱可能与电源之间是断开的，故障是L2断路；也可能是电压表被短路，即灯泡L1短路，故B错误；C．若只有L1开路，电压表的正负接线柱与电源之间是接通的，则电压表测电源电压，示数一定不为零，故C错误；D．若只有L1短路，则电压表也会被短路，电压表示数一定为零，故D正确。

如何根据电表示数变化找电路故障物理组：冯英会内容摘要：电路中只含有电压表时的故障分析；电路中只含有电流表时的故障分析；电路中含有电压表和电流表的故障分析；关健字：电压表示数；电流表示数；故障分析。

电路出现故障的原因非常多，一些故障能引起电路中电压表、电流表示数发生变化。

通过分析电压表、电流表示数的变化就能找到电路故障。

一、如果出现故障的电路中只含有电压表，故障引起电压表示数变化，如何分析电路故障引起电压表示数变化一般有以下两种情况：（一）：电压表示数变大，接近电源电压（电压表指针有明显偏转）如图1所示，开关S闭合后，两灯都发光，过了一段时间，电压表示数突然变大，接近电源电压，分析此电路中出现的故障。

分析：电压表有示数，说明有电流流过电压表，即电压表两侧的电路与电压表能形成通路，电压表示数接近电源电压，即A、B两点间电压接近电源电压，造成这样的原因有两种：图1 图2 原因一：与电压表并联的A、B两点间电路发生断路。

当A、B两点间电路发生断路时，它的电路图相当于图2中灯L1和电压表串联，在串联电路中，各用电器两端电压之比等于各用电器电阻之比，由于电压表内阻非常大，所以电源电压几乎被A、B两点间电路全部分去，所以电压表示数很大，接近电源电压。

这种故障造成两灯都不发光。

原因二：与电压表并联的两点之外用电器发生短路。

即灯L1发生短路。

当灯L1发生短路时，它的电路图相当于图3所示电路，A、B两点间电压和电源电压相等。

灯L1不发光，灯L2图3 图4 （二）：电压表示数变小接近于0如图1所示，开关S闭合后，两灯都发光，过了一般时间，电压表示数突然变为0，分析此电路中出现的故障。

分析：电压表没有示数，说明没有电流流过电压表，即电压表两侧的电路与电压表不能形成通路，造成这样的原因也有两种：原因一：与电压表并联的A、B两点间电路发生短路，它的电路如图4所示，与电压表关联的A、B两点是电路发生短路，这段电路相当于导线，即电压表被短路，电流不再流过电压表，所以电压表示数变为0，此时灯L1发光，灯L2不发光。

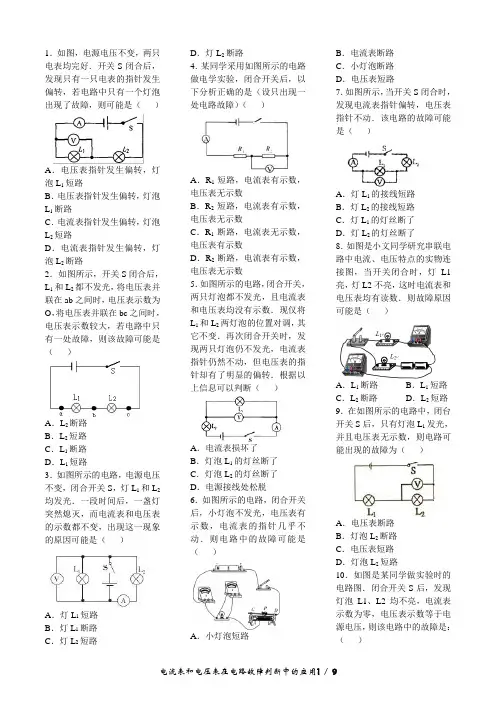

1．如图，电源电压不变，两只电表均完好．开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表指针发生偏转，灯泡L1短路B．电压表指针发生偏转，灯泡L1断路C．电流表指针发生偏转，灯泡L2短路D．电流表指针发生偏转，灯泡L2断路2．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为O，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A．L2断路B．L2短路C．L1断路D．L1短路3．如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路4．某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（）A．R1短路，电流表有示数，电压表无示数B．R2短路，电流表有示数，电压表无示数C．R1断路，电流表无示数，电压表有示数D．R2断路，电流表有示数，电压表无示数5．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，其它不变．再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转．根据以上信息可以判断（）A．电流表损坏了B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．电源接线处松脱6．如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（）A．小灯泡短路B．电流表断路C．小灯泡断路D．电压表短路7．如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（）A．灯L1的接线短路B．灯L2的接线短路C．灯L1的灯丝断了D．灯L2的灯丝断了8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路9．在如图所示的电路中，闭台开关S后，只有灯泡L1发光，并且电压表无示数，则电路可能出现的故障为（）A．电压表断路B．灯泡L2断路C．电压表短路D．灯泡L2短路10．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（）A．电源正极与a之间开路B．L1、b之间开路C．L2、c之间开路D．c与电源负极之间开路11．如图所示电路，当开关S 闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路C．L1灯丝断开D．L2灯丝断开12．小明在练习使用电压表的过程中，不慎把电压表串联在电路中，如图闭合开关后，将会出现的现象是（）A．灯泡发光B．灯泡被烧坏了C．电压表示数为零D．电压表示数不为零13．如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数．过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零．造成这种情况的原因可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路14．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R上．正确的判断是（）A．灯L一定断路B．电阻R一定断路C．电流表示数为0时，电阻R一定断路D．电压表示数为0时，灯L一定断路15．在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路16．在如图所示的电路中，电源电压保持不变．由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数．现将电压表V并联在电阻R2两端，下列判断中正确的是（）A．若电压表V有示数，则一定是电阻R1短路B．若电压表V有示数，则一定是电阻R2断路C．若电压表V无示数，则可能是电阻R1断路、R2短路D．若电压表V无示数，则可能是电阻R1断路、R2断路17．如图所示的电路中，电源电压为3伏．当开关S闭合时，却只有一只灯泡发光，若故障只发生在两只灯泡上，则下列判断正确的是（）A．若电压表示数为3伏，则灯L1短路B．若电压表示数为3伏，则灯L2短路C．若电压表示数为0伏，则灯L1断路D．若电压表示数为0伏，则灯L2断路18．如图所示的电路中，电源电压不变，闭合开关S，灯L1、L2均发光，一段时间后一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．L1断路B．L2断路C．L l短路D．L2短路19．小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路20．如图所示电路中，电源电压保持不变，闭合电键S，电路正常工作，过了一段时间，灯L熄灭，两个电表中只有一个电表示数变大，则下列判断中正确的是（）A．电阻R可能短路，电流表示数变大B．电阻R一定断路，电压表示数变大C．灯L一定短路，电流表示数变大D．灯L可能断路，电流表示数变小21．在如图所示电路中，各器件都完好无损，但闭合开关S1、S2后，仅有灯L2发光．产生该故障的原因可能是（）A．电源的两极跟电路接触不好B．灯泡L1被短路C．灯泡L1的尾部接触不良D．开关S1被短路22．在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．过了一会儿，当移动滑动变阻器的滑片P时，发现电压表和电流表均有示数，但示数不变．则下列判断中可能的是（）A．灯泡L短路B．灯泡L断路C．滑动变阻器R1短路D．滑动变阻器R1断路23．某同学连接电路如图所示，闭合开关S，发现灯不亮，他用电压表进行测量，结果是U AD=3V，U AB=3V，U BC=0，U CD=0．电路故障可能是（）A．S接触不良B．电灯L灯丝断了C．电灯L短路D．电阻R短路24．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数．则故障原因可能是（）A．灯泡L1发生断路B．灯泡L1发生短路C．电流表发生断路D．电流表发生短路25．小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（）A．电流表的一个接线柱没接上B．电流表的正负接线柱接反了C．电流表内部线圈断裂，使电流无法通过D．电流表两接线柱的接线相碰，使电流表被短路26．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R上．现将一只完好的电压表并联在灯L两端（）A．若电压表有示数，则一定是R短路B．若电压表有示数，则一定是L断路C．若电压表无示数，则一定是R断路D．若电压表无示数，则一定是L短路28．在右图所示的电路中，电源电压恒为6V，当合上开关后，发现两个灯泡（均标有“3V1W”）都不亮，用电压表测得U bc=U bd=6V，如果各段导线及接线处均无问题，这说明电路的故障可能是（）A．灯泡L1灯丝断了B．开关S未接通C．可变电阻R的电阻丝断了D．灯泡L2灯丝断了29．在如图所示电路中，电源电压6V，电压表示数是6V，当电路出现故障，只有一盏灯不发光，则电路故障是（）A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路32．如图，电源电压为6V，电键K合上，电灯L1、L2都不亮，伏特表示数为6V，出现此现象的原因是（）A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路34．如图所示闭合开关后，发现L1亮、L2不亮，电流表、电压表都有示数，故障原因可能是（）A．L2断路B．L2短路C．L1断路D．L1短路35．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，两个电表的示数都变小，则下列判断中可能的是（）A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路37．在如图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（）A．L1断路B．L2断路C．L1短路D．L2短路38．在图所示的电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后，发现其中一个电压表示数变大，则下列说法正确的是（）A．灯L可能短路B．灯L亮度可能不变C．灯L可能变亮D．电阻R可能断路40．如图所示，当闭合开关S时，灯L1、L2均不亮，其同学用一根导线找故障：选取将导线并联在灯L2两端，发现灯L1亮，L2不亮，再将导线并联在灯L1两端，发现两灯仍不亮，由此判别（）A．L1短路B．L1断路C．L2短路D．L2断路41．如图所示，当S闭合后，两灯泡均不发光，电流表指针几乎不动，但电压表的指针有偏转，该电路的故障可能是（）A．电流表坏了或未接好B．灯L2的灯丝断裂或灯座与灯泡未接好C．电流表和L1、L2都坏了D．从a点开始经L1到b的这段电路有断路42．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A．若电压表V示数变大，一定是电阻R1断路B．若电流表A示数变小，一定是电阻R2断路C．若两个电表的示数都变小，一定是电阻R1短路D．若两个电表的示数都变大，一定是电阻R2短路44．在右图所示的电路中，闭合电键S，发现一只电表的示数明显变小，而另一只电表的示数明显变大，则（）A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R短路45．如图所示的电路中，a，b，c为三个接线柱，闭合开关后灯泡不亮，已确定是由于灯泡开路或短路引起的．在不拆开电路的情况下；有同学用电流表或电压表进行检查判断，下列判断正确的是（）A．把电流表接在a，b间，断开开关，电流表无示数说明灯泡短路B．把电表接在b，c间，闭合开关，电流表有示数说明灯泡开路C．把电压表接在a，b间，断开开关，电压表有示数说明灯泡开路D．把电压表接在b，c间，闭合开关，电压表有示数说明灯泡短路46．如图所示，S闭合后，L1、L2不亮，用电压表测电压发现，ab、ac、bd两点间有电压，ad、bc、de间无电压，这些现象说明（）A．S接触不良B．电流表断路C．L1断路D．L2断路48．如图所示的电路，开关S 闭合后，下列叙述正确的是（）A．将滑动变阻器的滑片P向右滑动的过程中，电流表的读数变大，电压表的读数变小B．将滑动变阻器的滑片P向右滑动的过程中，电路的总功率将变大C．若不小心把电流表和电压表的位置接反（即图中电流表和电压表的位置交换），则电流表将损坏D．在图示状态下，如果电压表有示数，而电流表没有示数，那么，可能的故障是灯泡处断路49．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，灯L2亮．下列几种故障中，可能的是（）A．灯L1的灯座短路B．灯L1灯丝断了C．灯L2的灯座短路D．灯L2灯丝断了50．在图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，三个电表中有一个电表的示数变大、一个电表的示数变小，则下列判断中正确的是（）A．电流表A示数可能变小，灯L一定熄灭B．电流表A示数一定变大，灯L可能熄灭C．电压表V2示数可能变大，灯L可能熄灭D．电压表V2示数一定变小，灯L一定熄灭52．某同学连接的电路实物图如图所示．闭合电键后，灯泡L1、L2都不亮，他用电压表进行电路故障检测，测试结果如表所示，则可以判定电路中的故障是（）A．灯泡L1短路B．灯泡L2短路C．cd段断路D．df断路53．如图所示，在“组成串联电路”的实验中，当开关S闭合时，灯L1、L2均不亮，如果某同学用一根导线去检查电路的故障：他将导线先并连接在灯L1两端时发现灯L2亮，灯L1不亮：然后将导线并连接在灯L2两端时发现两灯均不亮，由此可以判断（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路测试点a 、b c、d d、f电压表示数有示数无示数有示数54．在图所示的电路中，电源电压保持不变．闭合开关S后，电路正常工作．过了一会儿，电流表的示数变大，且电压表与电流表示数的比值变小，则下列判断中正确的（）A．电阻R断路，灯L变暗B．电阻R短路，灯L变亮C．灯L断路，电压表的示数变小D．灯L短路，电压表的示数变大55．对于图所示的电路，如果两只灯泡有一只发生了故障，闭合开关S，以下描述正确的是（）A．若L1断路，则电压表有示数，电流表无示数B．若L1短路，则电压表无示数，电流表有示数C．若L2断路，则电压表和电流表均无示数D．若L2短路，则电压表无示数，电流表有示数57．如图所示，当开关闭合时，发现电压表示数为零，灯L 1不亮，L2发光，下列几种故障中，可能是（）A．灯L1的灯丝断了B．灯L1的灯座短路C．灯L2的灯丝断了D．灯L2的灯座短路70．在探究串联电路电压的关系时，如图所示，当闭合开关S后，发现L1发光，L2不发光，用电压表分别测L1和L2两端电压，发现电压表都有示数，则L2不发光的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L2电阻太小D．灯泡L2电阻太大76．小军同学在探究串联电路特点时，当把开关S闭合后发现小灯泡L1亮，而L2不亮，经检查，电路连接正确，以下说法正确（）A．小灯泡L2的灯丝断了B．开关S短路了C．小灯泡L2的灯丝电阻太小D．通过L2的电流太少78．如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路80．在如图所示的电路中，闭合电键S，灯L不亮，电压表V无示数．若电路中各处均接触良好，除灯L和电阻R中的某一个外，其余元件均完好，则下列判断中正确的是（）A．一定是电阻R短路，电流表的示数变大B．可能是电阻R断路，电流表的示数变小C．一定是灯L断路，电流表的示数变小D．可能是灯L短路，电流表的示数变大82．在图所示，闭合开关 S，灯 L 不亮，电压表有示数．已知电路中各处均接触良好，请判断该电路中可能存在的故障（）A．灯L短路或者电阻R短路B．灯L短路或者电阻R断路C．灯L断路或者电阻R短路D．开关S断路或者灯L短路83．如图，开关S 闭合，灯L1，，L2都发光，过一段时间，一盏灯熄灭，V1示数变大，V2示数变小，则（）A．L1短路B．L2断路C．L2短路D．L1断路84．如图所示，已知电源电压U=6V，闭合开关后，电压表的示数接近6V，L1、L2均不发光，这个电路的故障是（）A．L1的灯丝断了B．L2灯丝断了C．L1被短路了D．L2被短路了85．如图所示电源的电压为6伏．当开关S闭合时，只有一只灯泡发光，且电压表示数为6伏．产生这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路88．在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L 或电阻R上，若将一个完好的电压表并联在电阻R两端，则（）A．电压表有示数，一定为电阻R断路B．电压表有示数，一定为灯L短路C．电压表无示数，一定为灯L断路D．电压表无示数，一定为电阻R短路89．在测小灯泡功率的实验中电路连接无误，可是闭合开关后，电流表示数为零，灯不亮，而电压表有示数，则电路的故障可能是（）A．小灯泡内部开路B．变阻器开路C．电流表内部开路D．小灯泡被短路93．如图所示，电源电压保持不变，当电键S闭合后，发现灯不发光．已知电路中只有一处故障，且只发生在L或R上，则（）A．用电压表并联在L两端，发现电压表无示数，故障一定是L短路B．用电压表并联在L两端，发现电压表有示数，故障一定是L断路C．用电压表并联在R两端，发现电压表无示数，故障一定是R短路D．用电压表并联在R两端，发现电压表有示数，故障一定是R断路94．如图所示，当闭合开关S，灯泡L1、L2都不亮．用一个电流表接触a、b两点时，两灯都不亮，电流表无示数；接触b、c两点时，两灯仍不亮，电流表无示数；接触c、d两点时，两灯灯亮，电流表有示数，则电路故障是（）A．灯L1断路B．灯L2短路C．灯L2断路D．开关S断路95．如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（）A．R1断路B．R2断路C．R3断路，D．灯A断路96．在图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上，下列说法中正确的是（）A．若电流表A示数变大，一定是灯L短路，电压表V示数变小B．若电流表A示数变大，一定是灯L短路，电压表V示数变大C．若电流表A 示数变小，可能是电阻R断路，电压表V示数变小D．若电流表A示数变小，可能是灯L断路，电压表V示数变大102．如图所示，电源电压不变，闭合S，电路正常工作一段时间后，发现电压表示数明显变大．对此有下列几种猜想，①电阻R可能开路，②电阻R可能短路，③灯L可能开路，④灯L可能短路，⑤灯L亮度一定改变．其中可能的是．103．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）．104．如图所示电路中，闭合开关后灯L1、L2均不亮，电源电压10V，用电压表测量a、b两点间电压为10V，测量b、c两点电压为0V，测量c、d两点间电压为0V，如果L1、L2、R 三个器件中只有一个发生故障，则发生了故障，原因是．（选填“断路”、“短路”）106．如图所示的电路中，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是．107．如图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是．113．小亮同学按如图所示的电路连接好，经检查没有错误．当他闭合开关后，发现电压表没有示数．经过进一步检查判断故障只可能出在灯L1或灯L2处，由此判断可能是灯L1处或灯L2处．117．如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯L2的灯丝断了，其他部分均正常，这时闭合S，若用电压表分别：测量B、C两点间的电压，其示数应为V；测量A、B两点间的电压，其示数应为V；测量A、C两点间的电压，其示数应为V．121．（2011•永州）如图所示的电路中，闭合开关S，发光灯L不亮，电压表V有示数．不考虑灯L和电阻R同时出现故障的情况：（1）该电路中存在的故障可能是或．（2）为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是；若电流表无示数，说明故障是．122．如图所示的电路中，闭合开关S，灯不亮，电压表V有示数．已知电路中其余元件均完好，故障出在灯L与电阻R上．（1）请判断该电路中存在的两种可能故障是：灯L可能；电阻R可能．（选填“短路”或“断路”）（2）为进一步确定故障，小欣同学将一个电流表正确串联在图中的电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是；若电流表无示数，说明故障．127．小刚按照如图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表和电压表的示数均为零．他将L1、L2两只灯泡对调位置后，再次闭合开关，发现两只灯泡仍然不亮，电流表指针没动，但是电压表的指针有了明显的偏转．对该电路中出现的故障，比较准确的判断是（）A．电流表处断路B．灯泡L1灯丝断路C．灯泡L2灯丝断路D．ab两点间导线有断路．131．在如图所示的电路中，电源两端的电压保持不变，闭合开关S，两只灯泡均不发光，电流表的示数为零．若电路中仅有一处故障．（1）该电路中存在的故障一定是发生了；（选填“断路”或“短路”）（2）若故障只发生在两只灯泡上，小明同学找来了一只完好的电压表，将它并联在灯泡L1两端，闭合开关S，观察电压表．若电压表无示数，则说明故障发生在灯泡上．133．实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了．这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路．（1）根据（填“串联”或“并联”）电路的特点．可知猜想一是不正确的．（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？．（3）实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小．说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是．A．L1电阻变大B．L1电阻变小C．L2电阻变小D．L1功率变大．。

“一致对外，反对内战”突破电路故障分析一、电流表、电压表在判断电路故障中的技巧1.电路故障的实质有两种：断路或者短路2.串联电路故障判断口诀：○A定性，○V定位，同在外，反在内①○A定性：“断路或短路”②○V定位：“同外、反内”“同在外”：意思是说电流表、电压表示数的变化相同时，故障位置在电压表所测元件以外的位置断路或短路。

“反在内”：意思是说电流表、电压表示数的变化相反时，故障位置在电压表所测元件以内的位置断路或短路。

意会记忆：一致对外，反对内战——抗日战争时期的策略。

3.并联电路故障判断口诀：两不变，两变化。

“两不变”：一是电源电压不变；二是（某一）支路电流不变。

“两变化”：一是支路电流改变；二是干路电流改变。

二、电流表、电压表在判断电路故障中的应用类型1.用电流表、电压表判断串联电路故障例1.如图所示电路中，电源电压保持不变。

闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A.灯L短路B.灯L断路C.电阻R断路D.电阻R短路解析：根据“○A定性”，题中“两表的示数都变大”，即电流表的示数变大，可见电路中有电流，所以是短路，不可能是断路，因为串联电路，断路电流表示数为0。

所以排除B、C选项。

接着根据“○V定位”——“同外反内”，题中“两表的示数都变大”，说明是同向变化，同向变化是外部故障——“同外”，电压表所测以外是灯L，所以是灯L短路。

故选项A符合题意。

温馨提示：断路：当电压表有示数，电压表两接线柱之间有断路；当电压表无示数，电压表两接线柱之外有断路。

短路：当电压表有示数，电压表两接线柱之外有短路；当电压表无示数，电压表两接线柱之间有短路。

类型2.用电流表、电压表判断并联电路故障例2.在如图所示的电路中，电源电压不变。

闭合开关S，电路元件都正常工作，过了一会儿，发现一个电表的示数变小，其他两个电表的示数不变，下列判断中正确的是（）A.L1短路B.L2短路C.L1断路D.L2断路解析：这个电路是并联，并联电路是“两不变，两变化”。

专题4 电路故障的判断电路故障的判断一直是初中电学中容易出错的知识点，中考中一般以选择题或填空题出现，也可以夹杂在实验探究题目中考查，灵活多样。

主要考查学生通过灯泡亮暗和电表的示数变化，判断电路故障发生的位置，提高学生运用电学知识解决实际电路问题的能力。

电路故障主要分两种：断路和短路。

电路在某处断开，如用电器坏了、电路连接点接触不良、导线断裂开、关未闭合等，断路时电路中无电流，用电器不工作，电流表无示数；电流不经过用电器短路，直接回到电源负极，就构成短路。

若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大，会损坏电源。

一、根据现象判断电路故障——断路或短路：判断电路故障时，常常要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数反常等，分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障类型和位置。

1、根据电流表、电压表现象判断电路故障：例题1 （2021四川内江）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A．L1断路B．L1短路C．L2断路D．L2短路【答案】C。

【解析】图中两灯泡串联，闭合开关S后，发现两灯泡均不亮，电流表示数为零，说明电路中有断路故障；电压表测L2两端电压，其示数等于电源电压，说明电压表能连接到电源两端，则断路的位置出现在与电压表并联的部分电路，即L2断路。

故选C。

【点拨】根据电流表、电压表现象判断电路故障：1、根据电流表、电压表有无示数判断电路故障：先通过电流表有无示数，判断出故障类型：——电流表有示数，电路出现短路故障；——电流表无示数，短路出现断路故障；再根据电压表示数判断出故障的具体位置：考点透视迷津点拨与点对点讲——电压表有示数，电压表并联部分断路（内断）或电压表以外部分存在短路（外短）。

——电压表无示数，电压表并联部分短路（内短）或电压表以外部分存在断路（外断）。

电路故障问题一、电压表问题引起电路故障分析（一）电压表示数为零的情况1.电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；2.干路用电器发生断路两灯都不亮，电流表无示数；3.电压表故障或与电压表连线发生断路两灯都亮，电流表有示数（二）电压表示数等于电源电压的情况1.电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。

如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。

2.干路用电器发生短路一灯亮一灯不亮，电流表有示数二、电流表无读数引起电路故障分析电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1.断路；2.电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联）3.用电流表判断电路故障例题及其解析三、电路元件问题引起电路故障分析四、电源被短路问题引起电路故障分析【例题1】在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）A．L1短路B．L1断路C．L2短路D．L2断路【答案】B．【解析】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．关键要正确理解断路和短路的含义．分析电路知，两只灯泡并联，电压表测并联电路的电压，电流表测L2的电流．并联电路的特点是：各用电器工作状态互不影响．根据电流表、电压表在电路中特征来判断．A．L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；B．L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压．故B符合题意；C．L2短路，则电直接接在了电源两极，被烧坏，无示数．故C不合题意；D．L2断路，则电压表直接测电源电压，示数不变，电流表示数为零．故D不符合题意．【例题2】如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路B．灯L短路C．变阻器R断路D．变阻器R短路【答案】B【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，安说明电路不可能是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障可能是小灯泡短路，电压表测量的是一段导线两端的电压，电压为0，B正确,选B。

电流表和电压表判断电路故障专题分析电流表和电压表的使用是实验操作考查的重点，也是中考笔试的重要考点Z-O 历年 各地屮考有关电流表和电压表试题内容可概括为五个方面：（1）电流表和电压表的读数； （2）电流表和电压表在电路中的连接；（3）分析电流表和电压表在电路中的作用；（4） 由电流表和电压表的示数判断电路故障；（5）有关运用电流表和电压表的实验方案设计。

例1 （2007湖北黄石）图1 （甲）所示是“测量小灯泡的电功率”实验的电路图，图1 （乙）是即将连接完成的实验电路。

其屮电源为三节新的干电池，灯泡的额定电压为3. 8V, 灯丝的电阻约为10Q,滑动变阻器标有“ 10Q, 1A”的字样。

（1） 对照电路图，用笔画线代替导线，将实物图未完成部分连接好。

（2） 当闭合电路的开关时，若出现以下不正常现象（见下表）请你从下列选项中选择可能的原因填入表中（只要填选项代号）电路中出现的不正常现彖可能 的原 因顺序电灯的亮暗 电流表示数//A 电压表示数〃/ V 甲不亮 0. 54 0 乙很亮 0. 42 4. 2 丙 不亮 0 4. 5A.电路中a 、b 间断路甲 乙 图1丙B.电路中a、b间短路C.滑动变阻器连入电路中的电阻太小（3）为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为 __________ V,若此时电流表示数如图1 （丙）所示，则通过灯泡的电流为—A,该灯泡的额定功率是解析：问（1）考查电流表和电压表在电路中的连接，在连接时要把握三个要点：一是电流表要与被测电路串联，电压农与被测电路并联；二是电流表和电压表的“+、-”接线柱的连接要正确，使电流从“ + ”接线柱流进“-”接线柱流出；三是量程要选择恰当，在保证被测电流和电压不超过量程的前提下选择小量程。

本题屮灯泡正常发光时电压为3.8V,超过了电压表0〜3V量程，因此选择0〜15V量程.灯泡正常发光吋的电流为3. 8V4-10Q =0. 38A<0. 6A,因此选择0〜0. 6A 量程。

电路故障的判断作者：李焕英来源：《试题与研究·中考物理》2013年第01期综观近年全国各地的中考物理试卷，我们不难发现，实验电路故障的判断是中考的热点。

对此类试题学生往往束手无策，其实判断故障“贵在得法”，只要理解判断的依据，掌握判断的方法，就可以举一反三。

一、根据电流表和电压表示数有无判断电路的故障：第一步：根据电流表示数的有无，判断是何种故障（短路或断路）因为电流表是串联在电路中，只有一条通路，所以在故障电路中：电流表有示数，说明电流表所在电路是通路，这时电路故障只能是电路某处发生短路，而不是断路；若电流表无示数，则有两种情况：电流表被短路（若电流表被短路，除电流表无示数外，其他电路元件均正常工作）或电路某处断路。

第二步：根据电压表示数的有无，判断故障发生的位置1.短路故障：若电压表有示数，则故障发生在电压表两接点的跨度之外；若电压表无示数，则故障发生在电压表两接点的跨度之内；因为电压表两接点的跨度之内发生短路时，此处的用电器和电压表都会被短路，电压表就不会有示数。

电压表两接点的跨度之外发生短路时，电压表仍跟电源构成通路，所以电压表有示数。

2.断路故障：若电压表有示数，则故障发生在电压表两接点的跨度之内；反之，若电压表无示数，则故障发生在电压表两接点的跨度之外。

图1因为电压表两接点的跨度之内发生断路时，电压表仍跟电源构成通路，所以电压表有示数。

电压表两接点的跨度之外发生断路时，电压表就会跟电源断开，不能形成通路，所以，电压表不会有示数。

如图1虚线间的部分为电压表两接点的跨度之内，其余部分为电压表两接点的跨度之外。

例1.（2012·菏泽）小明同学按照图2所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。

则故障原因可能是（）解析：在此电路中L1和L2串联，电压表测L1两端的电压。

灯L1亮，灯L2不亮，电流表有示数，说明电路故障是短路；电压表有示数，说明故障发生在电压表两接点的跨度之外，则L2短路。
