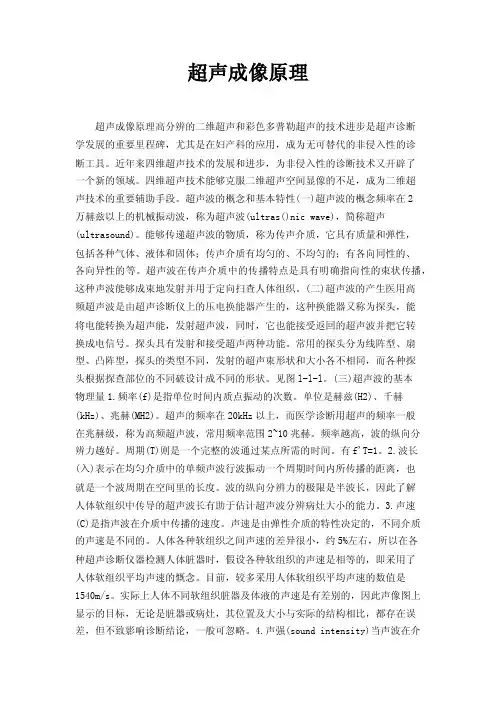

超声成像原理
超声成像原理高分辨的二维超声和彩色多普勒超声的技术进步是超声诊断
学发展的重要里程碑，尤其是在妇产科的应用，成为无可替代的非侵入性的诊
断工具。近年来四维超声技术的发展和进步，为非侵入性的诊断技术又开辟了一个新的领域。四维超声技术能够克服二维超声空间显像的不足，成为二维超
声技术的重要辅助手段。超声波的概念和基本特性(一)超声波的概念频率在2
万赫兹以上的机械振动波，称为超声波(ultras()nic wave)，简称超声
(ultrasound)。能够传递超声波的物质，称为传声介质，它具有质量和弹性，
包括各种气体、液体和固体；传声介质有均匀的、不均匀的；有各向同性的、各向异性的等。超声波在传声介质中的传播特点是具有明确指向性的束状传播，
这种声波能够成束地发射并用于定向扫查人体组织。(二)超声波的产生医用高
频超声波是由超声诊断仪上的压电换能器产生的，这种换能器又称为探头，能
将电能转换为超声能，发射超声波，同时，它也能接受返回的超声波并把它转
换成电信号。探头具有发射和接受超声两种功能。常用的探头分为线阵型、扇型、凸阵型，探头的类型不同，发射的超声束形状和大小各不相同，而各种探
头根据探查部位的不同破设计成不同的形状。见图l-l-l。(三)超声波的基本
物理量1.频率(f)是指单位时间内质点振动的次数。单位是赫兹(H2)、千赫
(kHz)、兆赫(MH2)。超声的频率在20kHz以上，而医学诊断用超声的频率一般
在兆赫级，称为高频超声波，常用频率范围2~10兆赫。频率越高，波的纵向分辨力越好。周期(T)则是一个完整的波通过某点所需的时间。有f'T=1。2.波长
(入)表示在均匀介质中的单频声波行波振动一个周期时间内所传播的距离，也
就是一个波周期在空间里的长度。波的纵向分辨力的极限是半波长，因此了解
人体软组织中传导的超声波长有助于估计超声波分辨病灶大小的能力。3.声速
(C)是指声波在介质中传播的速度。声速是由弹性介质的特性决定的，不同介质的声速是不同的。人体各种软组织之间声速的差异很小，约5%左右，所以在各
超声成像技术的原理与应用
超声成像是一种通过声波的反射来获取生物组织图像的成像技术。该技术已被广泛应用于医学、工业等领域，在医疗领域中，超声成像的使用频率极高，成为了常规医疗检查的一项重要手段。本文将介绍超声成像技术的原理和应用。
一、超声成像的原理
超声成像是利用超声波在物体内部传播的特性进行成像。超声波是一种高频声波，它的频率一般在1-20MHz之间。
当超声波从一个介质传播到另一个介质时，会发生反射、透射和折射。这种反射现象可以用于成像。超声波在不同组织之间的反射能够提供关于组织内部形态和结构的信息。超声波在不同组织中传播的速度不同，反射强度也不同，这些信息被接收器接收到后，经过信号放大、滤波、数字化处理等步骤，就可以在屏幕上显示出一幅组织的图像。
二、超声成像的应用
1. 临床医疗中的应用
超声成像是医学界最常用的成像技术之一。它可以对人体各部位进行检查，如心脏、肝脏、肾脏、乳腺、甲状腺、骨骼等，在临床上有着广泛应用。
例如，心脏超声可以检测心肌和瓣膜的功能，是最常用的心脏疾病诊断方法之一；乳腺超声可以检测女性乳腺的异常组织，是乳腺癌早期诊断的重要手段。
此外，超声成像还可以用于产前检查，通过检查胎儿的心脏、脑部、肢体等器官的发育状况来判断胎儿是否存在异常情况。
2. 工业领域中的应用
除了应用于医学领域，超声成像技术还有广泛的应用于工业制造中。
例如，在汽车制造过程中，超声成像可以用于检测轮轴、发动机零部件的内部缺陷和质量问题；在飞机制造中，超声成像则可用于检测航空发动机的叶片、涡轮、轴等重要部件，确保其安全性。
超声成像还可以应用于材料检测、无损探伤等行业，发挥着重要的作用。
三、超声成像技术的发展趋势
随着科学技术的不断进步，超声成像技术也在不断改进和发展。现代超声成像已经不仅仅只是对结构的检测，而是涉及到对功能、代谢等更多的方面的探测。
例如，现代超声心动图的应用已经不仅仅是对心脏结构的扫描，而是涉及到心肌活动、心脏血流动力学、器官灌注等多方面的检测。同时，超声成像和其他成像技术的融合和互补，也会进一步推动超声成像技术的发展。
超声成像基本原理
超声成像是利用超声波在物体内部传播、反射和散射的原理来形成图像的一种医学影像技术。其基本原理是利用超声发生器产生的高频声波经由探头传入人体组织，并在组织内部发生反射和散射，然后由探头接收到反射和散射回波。通过衡量回波的时间和强度等信息，计算机可以重建出组织的内部结构和形态。
超声波在组织内的传播速度和密度变化会导致声波在组织内的传播路径发生弯曲和折射。当超声波遇到组织间界面时，部分能量会被反射回来，有一部分能量继续传播至下一个界面。探头接收到的回波信号经过放大和电信号转换后，被传送至计算机进行处理。
计算机对回波信号进行时序分析，通过测量发射和接收的时间差，可以得到超声波从发射至接收的时间。结合探头发射时的频率和声速的已知值，计算机可以计算出声波在组织内的传播路径长度。进一步结合回波信号的强度信息，计算机可以将这些回波点按照位置和亮度加权，形成生物组织的轮廓和纹理图像。
超声成像具有无创、实时、可重复、无辐射等优点，广泛应用于医学领域，如检查妊娠、肝脏、心脏、肾脏、乳房等。然而，超声成像的分辨率受制于超声波的频率和信号噪声，对于深部组织的成像效果较差。因此，不同类型的超声成像仪在应用上有一定的局限性。
— — 1 —1 — 医学超声成像原理
超声成像是利用超声波在人体中传播的特性，以及通过人体组织时会产生反射和透射现象的原理，以超声图像的形式将人体组织成像的技术。医学超声成像技术是在20世纪90年代中期发展起来的一种新兴诊断技术。它主要利用超声波在人体内的传播特性，即在传播过程中遇到不同介质时，会发生反射、透射等现象，这些现象产生的回波信号经图像处理后就能得到组织的回声强度、组织内部结构及病变信息。它具有无创、可重复性好、可用于大面积扫查等优点，在临床上有广泛应用。
医学超声成像是利用超声波在人体内传播时产生的回波信号，通过对回波信号进行分析处理而形成图像，是一种能显示被检查人体内病变情况的一种技术。它的基本原理是：当超声探头发射出超声脉冲波时，其路径上会有被检组织产生反射、透射及回波信号。这些信号在探头接收端会被放大，再经过适当处理后就能显示出组织内部回声及结构的信息，这些信息可以用来判断被检组织是否发生病变，为临床诊断提供可靠依据。
