超声成像原理

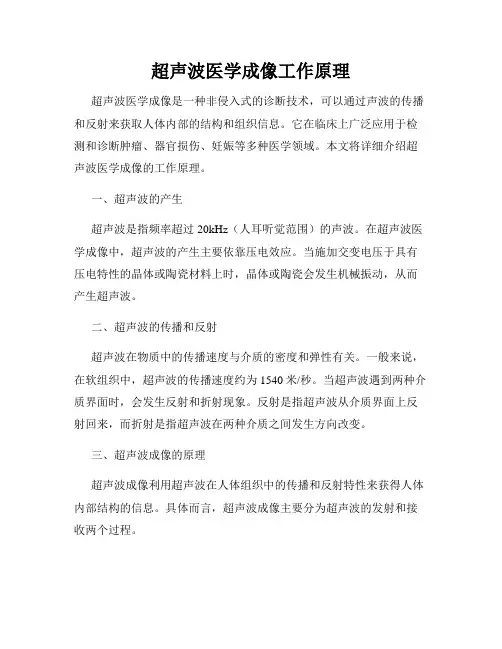

超声波医学成像工作原理超声波医学成像是一种非侵入式的诊断技术，可以通过声波的传播和反射来获取人体内部的结构和组织信息。

它在临床上广泛应用于检测和诊断肿瘤、器官损伤、妊娠等多种医学领域。

本文将详细介绍超声波医学成像的工作原理。

一、超声波的产生超声波是指频率超过20kHz（人耳听觉范围）的声波。

在超声波医学成像中，超声波的产生主要依靠压电效应。

当施加交变电压于具有压电特性的晶体或陶瓷材料上时，晶体或陶瓷会发生机械振动，从而产生超声波。

二、超声波的传播和反射超声波在物质中的传播速度与介质的密度和弹性有关。

一般来说，在软组织中，超声波的传播速度约为1540米/秒。

当超声波遇到两种介质界面时，会发生反射和折射现象。

反射是指超声波从介质界面上反射回来，而折射是指超声波在两种介质之间发生方向改变。

三、超声波成像的原理超声波成像利用超声波在人体组织中的传播和反射特性来获得人体内部结构的信息。

具体而言，超声波成像主要分为超声波的发射和接收两个过程。

在超声波的发射过程中，医生将超声波探头放置在患者身体表面，并通过控制仪器发出超声波脉冲。

超声波脉冲通过介质传播后，遇到不同组织界面会发生反射，部分能量会返回到探头。

在超声波的接收过程中，探头上的压电晶体会将接收到的超声波信号转化为电信号。

这些电信号经过放大和处理后，可以生成图像，并通过显示屏展示出来。

四、超声波成像的模式超声波成像有多种模式，常见的包括B超、彩色多普勒超声和三维超声。

B超，即亮度超声，是最常用的超声波成像模式。

它通过反射超声波的亮度变化来显示图像。

B超图像以灰度形式展示，明亮的区域代表回波强，而暗淡的区域则代表回波弱。

彩色多普勒超声用于检测血流，可以显示血流方向和速度分布。

彩色多普勒超声通过测量血液回波的多普勒频移来计算血流速度，并以彩色形式在B超图像上显示。

三维超声是一种高级的超声模式，它可以实时获取物体的三维图像。

三维超声利用多个二维图像拼接而成，可以提供更加全面的结构信息。

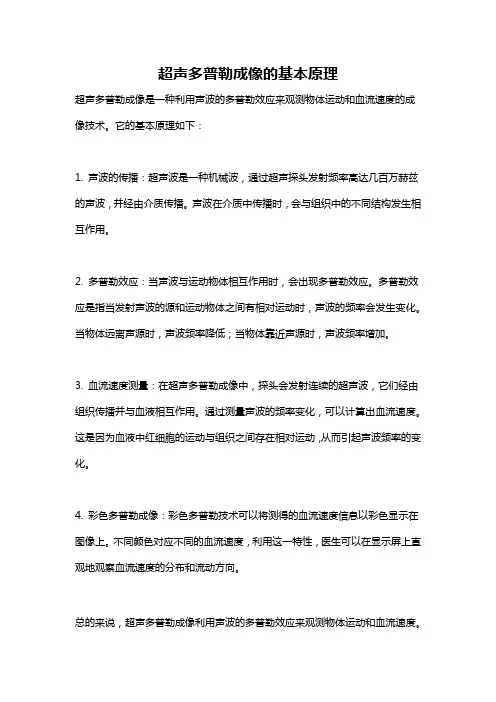

超声多普勒成像的基本原理
超声多普勒成像是一种利用声波的多普勒效应来观测物体运动和血流速度的成像技术。

它的基本原理如下：
1. 声波的传播：超声波是一种机械波，通过超声探头发射频率高达几百万赫兹的声波，并经由介质传播。

声波在介质中传播时，会与组织中的不同结构发生相互作用。

2. 多普勒效应：当声波与运动物体相互作用时，会出现多普勒效应。

多普勒效应是指当发射声波的源和运动物体之间有相对运动时，声波的频率会发生变化。

当物体远离声源时，声波频率降低；当物体靠近声源时，声波频率增加。

3. 血流速度测量：在超声多普勒成像中，探头会发射连续的超声波，它们经由组织传播并与血液相互作用。

通过测量声波的频率变化，可以计算出血流速度。

这是因为血液中红细胞的运动与组织之间存在相对运动，从而引起声波频率的变化。

4. 彩色多普勒成像：彩色多普勒技术可以将测得的血流速度信息以彩色显示在图像上。

不同颜色对应不同的血流速度，利用这一特性，医生可以在显示屏上直观地观察血流速度的分布和流动方向。

总的来说，超声多普勒成像利用声波的多普勒效应来观测物体运动和血流速度。

通过测量声波频率的变化，可以绘制出物体或者血流的速度分布图像，为医生提供重要的诊断信息。

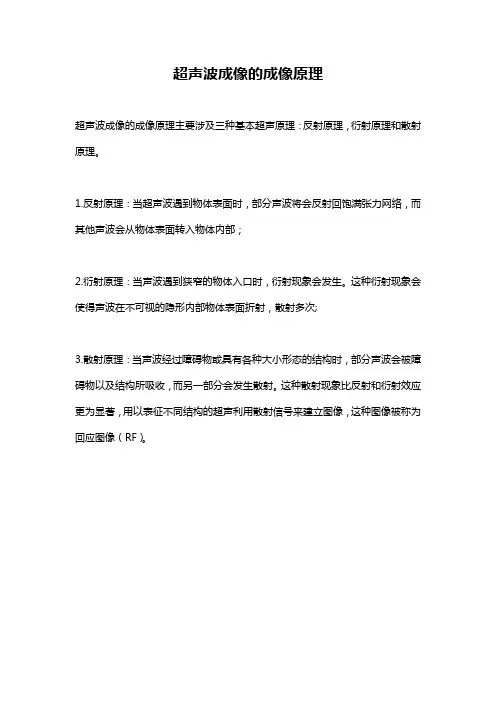

超声波成像的成像原理
超声波成像的成像原理主要涉及三种基本超声原理：反射原理，衍射原理和散射原理。

1.反射原理：当超声波遇到物体表面时，部分声波将会反射回饱满张力网络，而其他声波会从物体表面转入物体内部；
2.衍射原理：当声波遇到狭窄的物体入口时，衍射现象会发生。

这种衍射现象会使得声波在不可视的隐形内部物体表面折射，散射多次;
3.散射原理：当声波经过障碍物或具有各种大小形态的结构时，部分声波会被障碍物以及结构所吸收，而另一部分会发生散射。

这种散射现象比反射和衍射效应更为显著，用以表征不同结构的超声利用散射信号来建立图像，这种图像被称为回应图像（RF）。

超声的成像原理与应用1. 引言超声成像技术是一种利用超声波在人体内部产生反射、散射、传播的特性，通过接收反射回来的超声信号，将其转化为图像展示的一种医学成像技术。

超声成像具有无创、无辐射、实时性强等优点，在医学领域得到了广泛的应用。

本文将介绍超声成像的原理和应用。

2. 超声成像原理超声成像利用超声波的机械振动与压缩传播原理实现对人体内部结构的成像。

具体包括以下几个步骤：2.1 超声波的发射与接收超声成像系统通过超声探头发射超声波，并接收由体内组织反射回来的信号。

超声波是由高频振动的声源产生的，发射到人体内部后，会遇到组织的不同介质边界从而发生反射和散射。

2.2 超声波的传播超声波在传播过程中，会受到组织的声音的吸收和散射。

不同的组织对超声波有不同的声阻抗，这会导致超声波在组织内部的传播速度发生变化。

根据这种速度差异，可以得到不同组织的声速和密度信息。

2.3 超声成像图像的生成超声成像系统将接收到的超声信号转化成电信号，通过一系列信号处理，最终生成可视化的超声成像图像。

在图像生成的过程中，需要对声波传播的时间和强度进行计算和处理，从而得到不同组织的结构信息。

3. 超声成像应用超声成像技术在医学领域有着广泛的应用，以下是一些常见的应用场景：3.1 超声诊断超声成像用于医学诊断，常见的应用包括妇科超声、心脏超声、泌尿系统超声等。

通过超声成像，可以观察到人体内部器官的结构和功能，帮助医生进行疾病的诊断和治疗。

3.2 超声检测超声成像在工业领域也有广泛的应用，例如检测金属材料的缺陷、测量液位、检查管道堵塞等。

通过超声波的传播和反射，可以获取到物体的内部结构和状态信息。

3.3 超声治疗超声技术还可以用于医学治疗，例如利用高能超声波进行肿瘤消融和溶石治疗等。

超声波的高能量可以对病灶进行精确的摧毁，达到治疗的效果。

3.4 超声导航在手术操作中，超声成像可以作为导航工具，帮助医生准确定位和定位手术目标。

通过超声成像技术，医生可以实时观察手术过程，减少手术风险。

超声波成像技术的原理和应用超声波成像技术是一种医学图像学方法，利用声波传播在物体内部时的反射和散射特性来形成图像。

它已成为现代医学中最常用的成像技术之一，因为它非侵入性、安全、无副作用，可以在实时、高分辨率的情况下得到详细的解剖信息。

超声波成像的原理是基于超声波在介质中传播时产生的反射和散射。

超声波是高频机械波，其频率通常在1-20MHz之间，比可见光的频率还高。

当超声波遇到两个不同介质的边界时，部分超声波被反射回来，部分超声波被穿透到新的介质中。

这些反射和散射的声波信号被超声探头捕获并转换为电信号，然后通过计算机处理形成图像。

超声波成像技术有多种应用。

最常见的应用是肝、胰腺、乳腺、甲状腺、心脏等内脏器官的成像，因为这些器官无法通过其他成像方法得到详细的解剖信息。

此外，超声波成像也用于检测畸形儿的出生缺陷，以及女性妊娠期间的孕妇健康状况。

超声波成像技术有两种主要类型。

第一种是二维超声技术，它在病灶部位以不同角度产生扫描，用计算机将这些图像整合在一起，形成一个整体图像。

第二种技术是多普勒超声技术，它使用声波的多普勒效应来检测血流速度和方向，用于评估器官的血流情况。

超声波成像技术的一大优势是它是非侵入性的，不需要使用放射性物质或注射剂，因此不会对受检者造成任何副作用。

此外，它可以提供实时的图像，使医生可以及时看到病变的位置和形态。

它也是一种相对便宜的成像技术，对于那些无法承受昂贵成像技术，如核磁共振成像（MRI）和计算机断层扫描（CT）的患者尤其重要。

尽管超声波成像技术在医学领域得到广泛应用，但它也具有其他领域的应用。

例如，它可用于检测材料的质量和裂缝，用于生物研究中对生物组织的分析、评估和测量。

由于它的非侵入性和实时性，也被用于生物医学工程、机器人技术和虚拟现实等领域的研究。

总之，超声波成像技术是一种非常重要的成像技术，已广泛应用于许多医学领域和其他领域。

它的发展使医生能够获得诊断和治疗疾病所需的详细解剖信息，帮助提高疾病的识别和治疗水平。

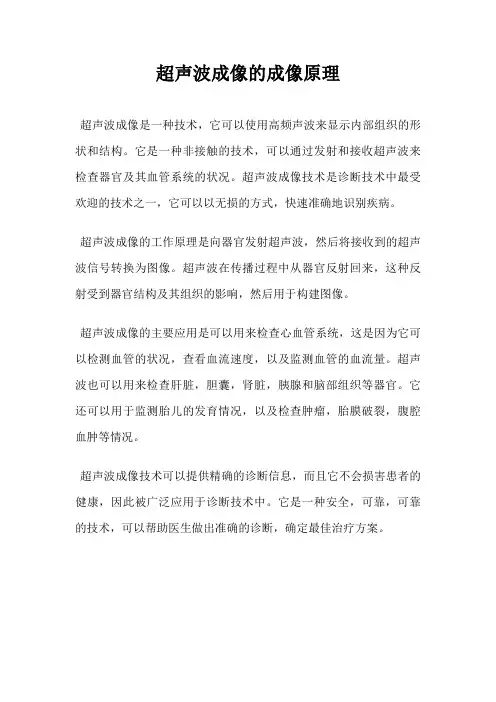

超声波成像的成像原理
超声波成像是一种技术，它可以使用高频声波来显示内部组织的形状和结构。

它是一种非接触的技术，可以通过发射和接收超声波来检查器官及其血管系统的状况。

超声波成像技术是诊断技术中最受欢迎的技术之一，它可以以无损的方式，快速准确地识别疾病。

超声波成像的工作原理是向器官发射超声波，然后将接收到的超声波信号转换为图像。

超声波在传播过程中从器官反射回来，这种反射受到器官结构及其组织的影响，然后用于构建图像。

超声波成像的主要应用是可以用来检查心血管系统，这是因为它可以检测血管的状况，查看血流速度，以及监测血管的血流量。

超声波也可以用来检查肝脏，胆囊，肾脏，胰腺和脑部组织等器官。

它还可以用于监测胎儿的发育情况，以及检查肿瘤，胎膜破裂，腹腔血肿等情况。

超声波成像技术可以提供精确的诊断信息，而且它不会损害患者的健康，因此被广泛应用于诊断技术中。

它是一种安全，可靠，可靠的技术，可以帮助医生做出准确的诊断，确定最佳治疗方案。

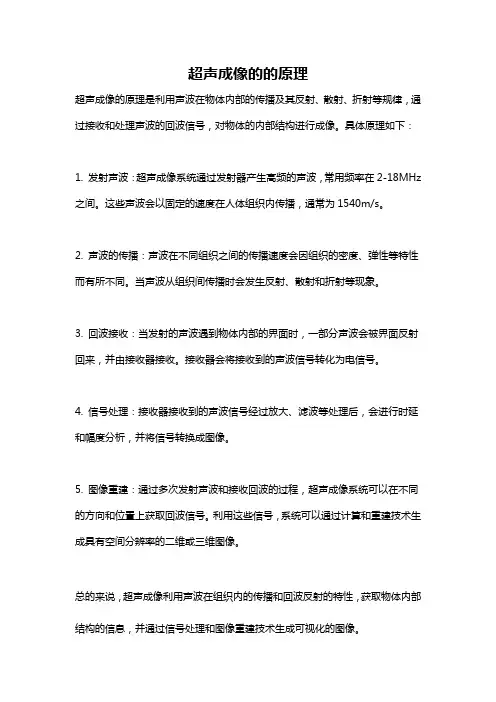

超声成像的的原理
超声成像的原理是利用声波在物体内部的传播及其反射、散射、折射等规律，通过接收和处理声波的回波信号，对物体的内部结构进行成像。

具体原理如下：
1. 发射声波：超声成像系统通过发射器产生高频的声波，常用频率在2-18MHz 之间。

这些声波会以固定的速度在人体组织内传播，通常为1540m/s。

2. 声波的传播：声波在不同组织之间的传播速度会因组织的密度、弹性等特性而有所不同。

当声波从组织间传播时会发生反射、散射和折射等现象。

3. 回波接收：当发射的声波遇到物体内部的界面时，一部分声波会被界面反射回来，并由接收器接收。

接收器会将接收到的声波信号转化为电信号。

4. 信号处理：接收器接收到的声波信号经过放大、滤波等处理后，会进行时延和幅度分析，并将信号转换成图像。

5. 图像重建：通过多次发射声波和接收回波的过程，超声成像系统可以在不同的方向和位置上获取回波信号。

利用这些信号，系统可以通过计算和重建技术生成具有空间分辨率的二维或三维图像。

总的来说，超声成像利用声波在组织内的传播和回波反射的特性，获取物体内部结构的信息，并通过信号处理和图像重建技术生成可视化的图像。

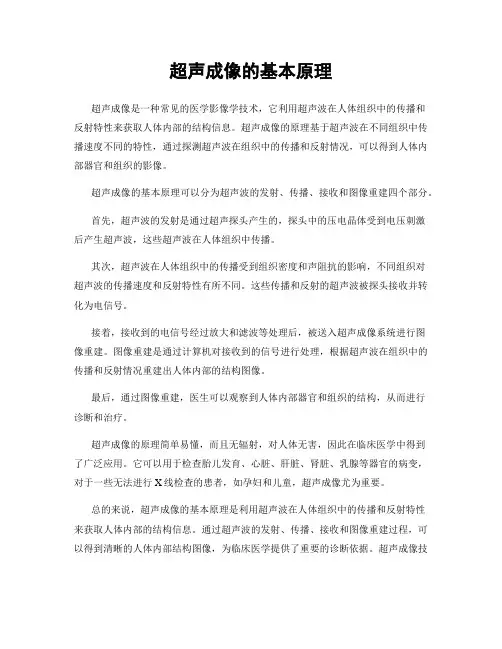

超声成像的基本原理
超声成像是一种常见的医学影像学技术，它利用超声波在人体组织中的传播和
反射特性来获取人体内部的结构信息。

超声成像的原理基于超声波在不同组织中传播速度不同的特性，通过探测超声波在组织中的传播和反射情况，可以得到人体内部器官和组织的影像。

超声成像的基本原理可以分为超声波的发射、传播、接收和图像重建四个部分。

首先，超声波的发射是通过超声探头产生的，探头中的压电晶体受到电压刺激
后产生超声波，这些超声波在人体组织中传播。

其次，超声波在人体组织中的传播受到组织密度和声阻抗的影响，不同组织对
超声波的传播速度和反射特性有所不同。

这些传播和反射的超声波被探头接收并转化为电信号。

接着，接收到的电信号经过放大和滤波等处理后，被送入超声成像系统进行图
像重建。

图像重建是通过计算机对接收到的信号进行处理，根据超声波在组织中的传播和反射情况重建出人体内部的结构图像。

最后，通过图像重建，医生可以观察到人体内部器官和组织的结构，从而进行
诊断和治疗。

超声成像的原理简单易懂，而且无辐射，对人体无害，因此在临床医学中得到
了广泛应用。

它可以用于检查胎儿发育、心脏、肝脏、肾脏、乳腺等器官的病变，对于一些无法进行X线检查的患者，如孕妇和儿童，超声成像尤为重要。

总的来说，超声成像的基本原理是利用超声波在人体组织中的传播和反射特性
来获取人体内部的结构信息。

通过超声波的发射、传播、接收和图像重建过程，可以得到清晰的人体内部结构图像，为临床医学提供了重要的诊断依据。

超声成像技
术的不断发展和完善，将进一步拓展其在医学领域的应用范围，为人类健康保驾护航。

超声成像原理超声成像是一种非常有用的医学诊断技术，它可以提供关于内部结构和功能的精确图像。

它使用声波来检查器官，肌肉，血管，软组织和关节，以及检测癌症，肿瘤，结石等。

它可以在几分钟内获得高质量的图像，而且不会对患者造成任何伤害。

一、超声成像的原理超声成像是一种医学影像技术，它通过发射和接收高频声波来检测器官，肌肉，血管，软组织和关节，以及检测癌症，肿瘤，结石等。

它使用一个发射器发射声波，然后通过接收器接收反射回来的声波。

反射回来的声波将被转换成图像，以显示器官的结构和功能。

超声成像的原理是基于声波的反射原理。

当声波撞击某个物体时，它会反射回来，而反射回来的声波的强度取决于物体的密度，形状，硬度和湿度。

声波反射回来的时间也可以用来测量物体的距离。

二、超声成像的优点1. 无创性：超声成像是一种无创性的检查方法，它不会对患者造成任何伤害。

2. 快速：超声成像可以在几分钟内获得高质量的图像，而且不需要患者做任何准备。

3. 精确：超声成像可以提供关于内部结构和功能的精确图像，可以检测癌症，肿瘤，结石等。

4. 价格实惠：超声成像的成本比其他影像技术要低得多，因此更加实惠。

三、超声成像的应用超声成像在医学诊断中有着广泛的应用，可以用来检查心脏，肝脏，肾脏，胆囊，膀胱，甲状腺，乳腺，脊柱，关节，肌肉，血管，软组织，淋巴结，检测癌症，肿瘤，结石等。

它也可以用来诊断妊娠，检测胎儿的发育情况，诊断胎儿的某些遗传性疾病，以及诊断其他器官的疾病。

四、超声成像的局限性1. 灵敏度低：超声成像的灵敏度比其他影像技术要低，因此它不能检测出某些低密度的结构。

2. 干扰：由于超声成像受到空气的影响，所以它会受到空气干扰，影响图像的质量。

3. 尺寸限制：超声成像的检查范围有限，因此它不能用于检查大型器官。

4. 深度限制：超声成像的深度有限，因此它不能用于检查深层结构。

总结超声成像是一种有用的医学诊断技术，它可以提供关于内部结构和功能的精确图像。

超声成像原理
超声成像是一种利用超声波来获取人体内部结构信息的医学诊断技术。

它通过将高频超声波传入人体内部，然后接收回波并对其进行处理，最终生成人体内部结构的图像。

超声成像原理主要包括超声波的产生、传播、接收及成像处理等几个方面。

首先，超声波的产生是超声成像的基础。

超声波是一种高频声波，它是通过压电晶体产生的。

压电晶体受到外加电压时，会发生形变，产生机械振动，从而产生超声波。

这些超声波经过适当的声学透镜和换能器后，可以形成一束束平行的超声波束，然后传入人体内部。

其次，超声波在人体内部的传播是超声成像的关键。

超声波在人体组织中传播时，会发生多次的反射、折射和散射。

这些反射、折射和散射的过程会使得超声波在不同组织之间产生不同的传播速度和衰减程度，从而形成回波信号。

接着，超声波的接收是超声成像的另一个重要环节。

回波信号会被接收探头接收到，并转换成电信号。

然后，这些电信号会被放大、滤波和数字化处理，最终形成一幅幅图像。

最后，成像处理是超声成像的最终环节。

通过对接收到的回波信号进行处理，可以得到人体内部结构的图像。

成像处理的方法有B超、多普勒超声等，它们可以根据回波信号的不同特点来生成不同类型的图像，从而为医生提供更多的诊断信息。

总的来说，超声成像原理是通过产生、传播、接收和处理超声波来获取人体内部结构信息的技术。

它具有无创、安全、实时等优点，在医学诊断中得到了广泛的应用。

随着科技的不断进步，超声成像技术也在不断发展，为医学诊断提供了更多更好的帮助。

超声波成像的物理原理与应用
一、超声波成像的物理原理
超声波成像是利用高频声波在组织中的传播和反射来得到图像。

声波在物质中传播时，会与不同类型的组织产生不同的相互作用，进而反射回来。

这些反射波在接收器上被接收，然后被转换成电
信号，通过计算机处理生成图像。

声波的频率越高，分辨率越高，但穿透力越差。

选择适当的频
率是根据不同部位和病变的要求而定。

声波在组织中不同介质之间产生反射的原理是：超声波在经过
不同介质交界面时，反射波的强度与界面的反射系数成正比。

二、超声波成像的应用
1. 临床医学
超声波成像在医学领域应用广泛。

它可以用于检测妇科疾病、
乳腺疾病、腹部疾病和心脏病等。

在体内超声是一种安全且无创
的检测技术，与 X 光检查相比，其不会产生辐射，对人体无害。

2. 工业检测
超声波成像在工业领域也被广泛应用。

它可以检测金属材料的
缺陷，如管道裂缝和焊接点的损坏。

超声波成像还可以用于测量
材料的厚度和检测流体中的气泡等。

3. 环境监测
超声波成像可以用于测量大气层和海洋中水中的气泡和浮游生物等，以分析环境的生物多样性。

4. 生命科学
超声波成像技术在生命科学领域也有广泛应用。

它可以用于预测小鼠生长、判断种子健康状况、测量胚胎尺寸和体积等。

五、总结
超声波成像技术已成为现代医学和工业等领域中的必备技术工具之一。

它不仅可做到无创、无辐射，而且成像效果精准可靠，被广泛应用于临床医学、工业检测、环境监测和生命科学等多个领域。

第二节超声成像原理一分类1 脉冲回旋法原理1 由探头发射一定脉冲频率的超声2 接受回声信号，预处理3 存储并进行数字处理4 显示图形包括振幅显示和辉度显示2 差频回声法利用多普勒效应原理1 发生固定频率超声2 接受频率改变的回声信号3比较频差4 显示速度信号3 时距测速法4其他1 非线性血流成像（2次谐波成像方法）2 C型等深度显示3 F型可变深度显示4 T型透射型显示5 全息超声(三维立体)6 3D（三维静止）7 4D（三维运动）A B M 型超声仪比较A型最早使用，发出单束信号，特点：只能看到界面，无法对组织形态学形成主观意识B型发射多束信号（多通道）看不到器官的蠕动M型单通道随时间改变，可看到器官的蠕动第三节超生的处理一实时成像：处理时每秒24帧以上静态成像二声束聚焦1 定义通过外部条件使得声场部分发生改变从而提高声像图的分辨力的技术称为声束聚焦2 非电子聚焦主要用来提高横向分辨力（1）声透镜<最主要>（2）声反射镜（3）压电材料凹面以上三种焦点固定3 电子聚焦多元（多振子）通过相位控制实现聚焦，主要改变纵向分辨力焦点位置可变（1 采用分段式聚焦2 折线式）三放大器动态范围最大可达80—120dB，要求对强信号的放大不能失真，弱信号不能缺失四TGC/DGC时间（深度）增益补偿1 定义通过对声像信号进行放大处理达到不同深度区的信号具有相同的强度五数字扫描转换（DSC）组成部分：1 A/D转换（采样频率要大于信号频率两倍以上，对信号强度要进行灰阶表示，保证信号不失真）2 前处理（包括压缩，串行→并行<慢写>）3 图像存储器：若要实现实时显示超声图像，可采用先写进的先读出的方式;若要将图像放的，可对写入的每一单元数据重复两次读出，使一次超声扫描获得的信息在荧光屏上相邻的两条扫描线上显示;若要将图像冻结，可停止存储器的写入，并对已存储的一帧图像数据重复不断地，则屏幕上显示一幅静止的图像。
