超声成像原理

超声成像的基本原理超声成像是一种常见的医学影像检查技术，它利用声波的传播和反射原理来获取人体内部的结构和组织信息。

它不仅在临床诊断中起到了重要作用，还被广泛应用于产前检查、妇科、心脏检查等领域。

超声成像的基本原理是利用超声波在不同介质中的传播速度差异以及声波与物体之间的反射、散射和吸收等现象，通过探头将声波传入人体内部，然后接收反射回来的声波信号，再通过信号处理和图像重建等技术，最终形成人体内部的图像。

超声波是一种机械波，其频率通常在1-20MHz之间，相比于其他影像检查技术，它的频率较高，能够提供更高的分辨率。

超声波在人体组织中的传播速度与组织的密度和弹性有关，在不同组织之间传播速度存在差异，这是超声成像的基础。

在超声成像中，使用的探头中包含了一对发射和接收超声波的元件，称为压电晶体。

压电晶体可以将电能转化为机械振动，当外加电压作用于压电晶体时，它会产生超声波。

发射的超声波经过探头中的聚焦器后，进入人体内部。

超声波在人体内部的传播过程中，会发生反射、散射和吸收等现象。

当超声波遇到组织的界面时，一部分会被反射回来，而另一部分会穿过组织继续传播。

探头中的接收器会接收到反射回来的超声波信号，并将其转化为电信号。

接收到的电信号经过放大和滤波等处理后，会传输到计算机中进行信号处理和图像重建。

信号处理的过程包括时延校准、滤波、线性化等，这些步骤可以提高图像的质量和分辨率。

图像重建的过程是将接收到的信号转化为二维或三维图像，通过不同的算法和技术，将信号转化为具有空间分辨率的灰度图像。

超声成像的图像质量和分辨率受到多种因素的影响，包括超声波的频率、探头的形状和大小、探头与皮肤的接触情况等。

为了提高图像质量，可以使用不同频率的超声波、不同形状和大小的探头，并采取适当的探头皮肤接触技术。

超声成像具有无创、无辐射、易操作等优点，可以提供实时的图像，对于观察人体内部的结构和组织有着重要的临床价值。

然而，超声成像也存在一些限制，如对于深层组织的成像质量较差，对气体和骨骼的成像效果较差等。

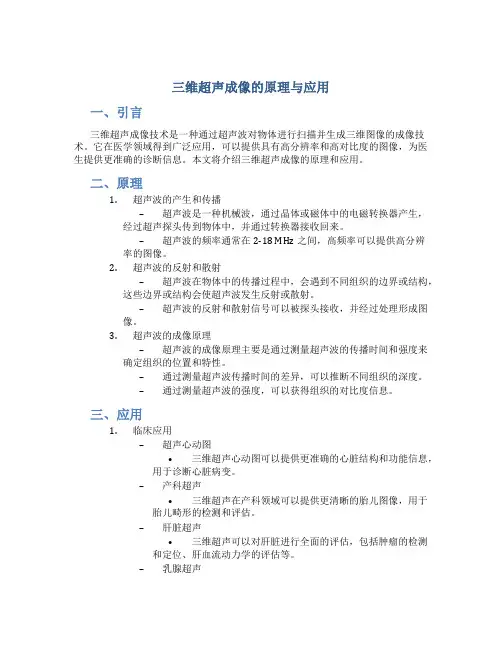

三维超声成像的原理与应用一、引言三维超声成像技术是一种通过超声波对物体进行扫描并生成三维图像的成像技术。

它在医学领域得到广泛应用，可以提供具有高分辨率和高对比度的图像，为医生提供更准确的诊断信息。

本文将介绍三维超声成像的原理和应用。

二、原理1.超声波的产生和传播–超声波是一种机械波，通过晶体或磁体中的电磁转换器产生，经过超声探头传到物体中，并通过转换器接收回来。

–超声波的频率通常在2-18 MHz之间，高频率可以提供高分辨率的图像。

2.超声波的反射和散射–超声波在物体中的传播过程中，会遇到不同组织的边界或结构，这些边界或结构会使超声波发生反射或散射。

–超声波的反射和散射信号可以被探头接收，并经过处理形成图像。

3.超声波的成像原理–超声波的成像原理主要是通过测量超声波的传播时间和强度来确定组织的位置和特性。

–通过测量超声波传播时间的差异，可以推断不同组织的深度。

–通过测量超声波的强度，可以获得组织的对比度信息。

三、应用1.临床应用–超声心动图•三维超声心动图可以提供更准确的心脏结构和功能信息，用于诊断心脏病变。

–产科超声•三维超声在产科领域可以提供更清晰的胎儿图像，用于胎儿畸形的检测和评估。

–肝脏超声•三维超声可以对肝脏进行全面的评估，包括肿瘤的检测和定位、肝血流动力学的评估等。

–乳腺超声•三维超声可以提供乳腺病变的更准确的形态、定位和大小信息，用于乳腺癌的早期诊断。

2.科研应用–细胞成像•三维超声可以在细胞水平上观察细胞的结构和功能，用于细胞生物学研究。

–动物模型研究•三维超声可以在动物模型中观察器官结构和功能的变化，用于研究疾病的发生和发展机制。

–肿瘤研究•三维超声可以对肿瘤进行全面的评估，包括体积测量、血流动力学分析等，用于肿瘤的研究和治疗监测。

3.工业应用–材料检测•三维超声可以对材料的密度、缺陷等进行评估，用于材料的质量控制。

–管道检测•三维超声可以对管道内部的泄漏、堵塞等问题进行检测，用于管道的维护和修复。

超声多普勒成像的基本原理
超声多普勒成像是一种利用声波的多普勒效应来观测物体运动和血流速度的成像技术。

它的基本原理如下：
1. 声波的传播：超声波是一种机械波，通过超声探头发射频率高达几百万赫兹的声波，并经由介质传播。

声波在介质中传播时，会与组织中的不同结构发生相互作用。

2. 多普勒效应：当声波与运动物体相互作用时，会出现多普勒效应。

多普勒效应是指当发射声波的源和运动物体之间有相对运动时，声波的频率会发生变化。

当物体远离声源时，声波频率降低；当物体靠近声源时，声波频率增加。

3. 血流速度测量：在超声多普勒成像中，探头会发射连续的超声波，它们经由组织传播并与血液相互作用。

通过测量声波的频率变化，可以计算出血流速度。

这是因为血液中红细胞的运动与组织之间存在相对运动，从而引起声波频率的变化。

4. 彩色多普勒成像：彩色多普勒技术可以将测得的血流速度信息以彩色显示在图像上。

不同颜色对应不同的血流速度，利用这一特性，医生可以在显示屏上直观地观察血流速度的分布和流动方向。

总的来说，超声多普勒成像利用声波的多普勒效应来观测物体运动和血流速度。

通过测量声波频率的变化，可以绘制出物体或者血流的速度分布图像，为医生提供重要的诊断信息。

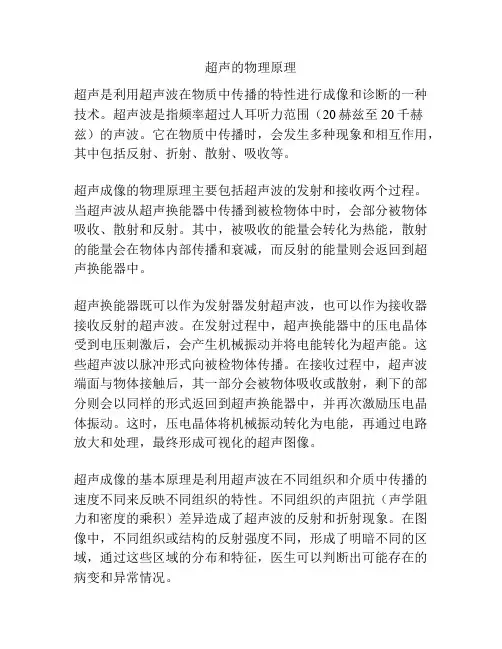

超声的物理原理
超声是利用超声波在物质中传播的特性进行成像和诊断的一种技术。

超声波是指频率超过人耳听力范围（20赫兹至20千赫兹）的声波。

它在物质中传播时，会发生多种现象和相互作用，其中包括反射、折射、散射、吸收等。

超声成像的物理原理主要包括超声波的发射和接收两个过程。

当超声波从超声换能器中传播到被检物体中时，会部分被物体吸收、散射和反射。

其中，被吸收的能量会转化为热能，散射的能量会在物体内部传播和衰减，而反射的能量则会返回到超声换能器中。

超声换能器既可以作为发射器发射超声波，也可以作为接收器接收反射的超声波。

在发射过程中，超声换能器中的压电晶体受到电压刺激后，会产生机械振动并将电能转化为超声能。

这些超声波以脉冲形式向被检物体传播。

在接收过程中，超声波端面与物体接触后，其一部分会被物体吸收或散射，剩下的部分则会以同样的形式返回到超声换能器中，并再次激励压电晶体振动。

这时，压电晶体将机械振动转化为电能，再通过电路放大和处理，最终形成可视化的超声图像。

超声成像的基本原理是利用超声波在不同组织和介质中传播的速度不同来反映不同组织的特性。

不同组织的声阻抗（声学阻力和密度的乘积）差异造成了超声波的反射和折射现象。

在图像中，不同组织或结构的反射强度不同，形成了明暗不同的区域，通过这些区域的分布和特征，医生可以判断出可能存在的病变和异常情况。

总之，超声成像利用超声波在物质中的传播特性和不同组织的声阻抗差异来形成图像，从而实现对组织结构和异常情况的检测和诊断。

这一成像技术在医学领域有着广泛的应用，并具有较高的安全性和无创性。

超声成像的的原理
超声成像的原理是利用声波在物体内部的传播及其反射、散射、折射等规律，通过接收和处理声波的回波信号，对物体的内部结构进行成像。

具体原理如下：
1. 发射声波：超声成像系统通过发射器产生高频的声波，常用频率在2-18MHz 之间。

这些声波会以固定的速度在人体组织内传播，通常为1540m/s。

2. 声波的传播：声波在不同组织之间的传播速度会因组织的密度、弹性等特性而有所不同。

当声波从组织间传播时会发生反射、散射和折射等现象。

3. 回波接收：当发射的声波遇到物体内部的界面时，一部分声波会被界面反射回来，并由接收器接收。

接收器会将接收到的声波信号转化为电信号。

4. 信号处理：接收器接收到的声波信号经过放大、滤波等处理后，会进行时延和幅度分析，并将信号转换成图像。

5. 图像重建：通过多次发射声波和接收回波的过程，超声成像系统可以在不同的方向和位置上获取回波信号。

利用这些信号，系统可以通过计算和重建技术生成具有空间分辨率的二维或三维图像。

总的来说，超声成像利用声波在组织内的传播和回波反射的特性，获取物体内部结构的信息，并通过信号处理和图像重建技术生成可视化的图像。

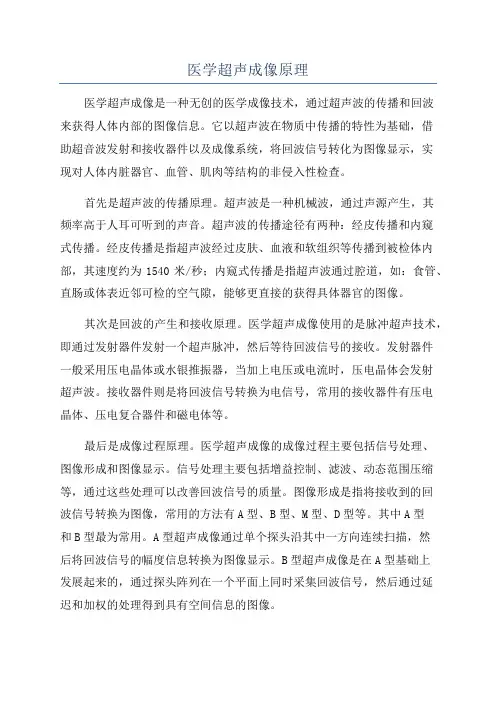

医学超声成像原理医学超声成像是一种无创的医学成像技术，通过超声波的传播和回波来获得人体内部的图像信息。

它以超声波在物质中传播的特性为基础，借助超音波发射和接收器件以及成像系统，将回波信号转化为图像显示，实现对人体内脏器官、血管、肌肉等结构的非侵入性检查。

首先是超声波的传播原理。

超声波是一种机械波，通过声源产生，其频率高于人耳可听到的声音。

超声波的传播途径有两种：经皮传播和内窥式传播。

经皮传播是指超声波经过皮肤、血液和软组织等传播到被检体内部，其速度约为1540米/秒；内窥式传播是指超声波通过腔道，如：食管、直肠或体表近邻可检的空气隙，能够更直接的获得具体器官的图像。

其次是回波的产生和接收原理。

医学超声成像使用的是脉冲超声技术，即通过发射器件发射一个超声脉冲，然后等待回波信号的接收。

发射器件一般采用压电晶体或水银推振器，当加上电压或电流时，压电晶体会发射超声波。

接收器件则是将回波信号转换为电信号，常用的接收器件有压电晶体、压电复合器件和磁电体等。

最后是成像过程原理。

医学超声成像的成像过程主要包括信号处理、图像形成和图像显示。

信号处理主要包括增益控制、滤波、动态范围压缩等，通过这些处理可以改善回波信号的质量。

图像形成是指将接收到的回波信号转换为图像，常用的方法有A型、B型、M型、D型等。

其中A型和B型最为常用。

A型超声成像通过单个探头沿其中一方向连续扫描，然后将回波信号的幅度信息转换为图像显示。

B型超声成像是在A型基础上发展起来的，通过探头阵列在一个平面上同时采集回波信号，然后通过延迟和加权的处理得到具有空间信息的图像。

总之，医学超声成像是一种重要的无创医学成像技术，通过超声波的传播和回波来实现对人体内部结构和病变的检查。

它的原理基于超声波的传播、回波的产生和接收，以及成像过程。

在临床医学中，医生可以根据超声图像的显示来进行诊断和治疗决策，因此医学超声成像在医学领域有着广泛的应用和重要意义。
