初中电路故障分析教学总结

初中科学电路故障类型及原因分析

电路故障是指电路在正常使用过程中出现的失效或异常现象。对于初中科学课程而言，电路故障类型及原因主要集中在以下几个方面：开路、短路、线路故障、电流过大、电流过小等。下面将对这些故障类型及原因进行具体分析。

1.开路故障：开路故障是指电路中其中一部分或全部的导电路径中断，导致电流不能正常流动。开路故障的原因可能包括导线接触不良、开关断开、元件损坏等。例如，当导线断开时，电流无法通过导线流动，电路就出现开路故障。

2.短路故障：短路故障是指电路中两个本不应该直接连接的点之间出现低阻抗路径，导致电流过大。短路故障的原因可能包括导线接触不良、元件损坏等。例如，当导线的两个端点短路时，电流会沿着这个低阻抗路径流动，导致电路出现短路故障。

3.线路故障：线路故障是指电路中一些导线之间出现不应该存在的连接或断开，导致电流路径异常。线路故障的原因可能包括线路接头松动、导线损坏等。例如，当电路中的导线接头松动或电线老化断开时，电流就无法正常流动，导致电路出现线路故障。

4.电流过大：电流过大是指电路中的电流值超过了元件或电路设计能够承受的范围。电流过大的原因可能包括电源电压过大、电阻值过小等。例如，当电源电压超过元件所能承受的范围时，电路中的电流就会过大，可能导致元件烧坏或电路损坏。

5.电流过小：电流过小是指电路中的电流值低于预期的范围。电流过小的原因可能包括电源电压过小、电阻值过大等。例如，当电源电压不足以推动电流通过电路时，电路中的电流就会过小，可能使电路无法正常工作。

总之，初中科学课程中电路故障类型及原因主要包括开路、短路、线路故障、电流过大和电流过小等。了解这些故障类型及原因对于排除电路故障、保证电路正常工作具有重要意义。

电路故障分析报告

1. 引言

本报告旨在对某电路故障进行分析，并提供解决方案。电路故障是电子设备中常见的问题之一，因此了解如何分析和解决电路故障至关重要。

2. 故障描述

我们的电路故障发生在一个简单的电路中，由电源、开关、灯泡和导线组成。故障描述如下：当我们打开开关时，灯泡无法正常亮起。

3. 分析步骤

为了解决这个电路故障，我们需要按照以下步骤进行分析：

步骤一：检查电源

首先，我们需要确保电源正常工作。检查电源是否插入并连接到电路中，确认电源开关是否打开。如果电源正常，我们可以继续进行下一步。

步骤二：检查开关

接下来，我们需要检查开关是否正常工作。首先，确认开关是否处于关闭位置。然后，仔细观察开关是否有任何异常现象，例如松动或损坏。如果开关有问题，我们需要更换一个新的开关。

步骤三：检查灯泡

如果开关正常，我们需要检查灯泡是否损坏。首先，关闭电源，然后取下灯泡。仔细检查灯泡的外观，是否有明显的损坏或破裂。如果灯泡损坏，我们需要更换一个新的灯泡。

步骤四：检查导线连接

如果灯泡没有问题，我们需要检查导线连接是否正确。确保导线连接到正确的位置，并且紧固牢固。如果导线连接不正确，我们需要重新连接导线。

4. 解决方案

根据上述分析步骤，我们可以得出以下解决方案：

1. 检查电源是否插入和连接正确。

2. 确认开关是否处于关闭位置，并检查是否有损坏。

3. 检查灯泡是否有损坏或破裂。 4. 确保导线连接到正确的位置，并紧固牢固。

如果按照上述解决方案进行操作后，电路仍然无法正常工作，可能存在其他问题。此时，建议请专业人士进行进一步的检查和维修。

5. 结论

通过对电路故障的分析，我们可以快速定位问题，并提供相应的解决方案。在遇到类似问题时，我们可以按照逐步检查的方法进行故障排除，以提高解决问题的效率。

请记住，在进行任何检查和操作之前，确保电源已关闭，以确保个人安全。

实用文档

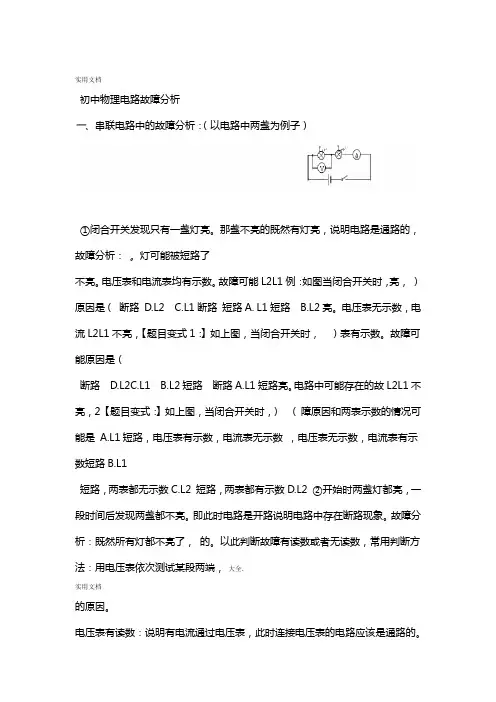

初中物理电路故障分析

一、串联电路中的故障分析：（以电路中两盏为例子）

①闭合开关发现只有一盏灯亮。那盏不亮的既然有灯亮，说明电路是通路的，故障分析： 。灯可能被短路了

不亮。电压表和电流表均有示数。故障可能L2L1例：如图当闭合开关时，亮， ）

原因是（ 断路 D.L2 C.L1断路 短路A. L1短路 B.L2亮。电压表无示数，电流L2L1不亮，【题目变式1：】如上图，当闭合开关时， ）表有示数。故障可能原因是（

断路 D.L2C.L1 B.L2短路 断路A.L1短路亮。电路中可能存在的故L2L1不亮，2【题目变式：】如上图，当闭合开关时，) ( 障原因和两表示数的情况可能是 A.L1短路，电压表有示数，电流表无示数 ，电压表无示数，电流表有示数短路B.L1

短路，两表都无示数C.L2 短路，两表都有示数D.L2 ②开始时两盏灯都亮，一段时间后发现两盏都不亮。即此时电路是开路说明电路中存在断路现象。故障分析：既然所有灯都不亮了， 的。以此判断故障有读数或者无读数，常用判断方法：用电压表依次测试某段两端， 大全．

实用文档

的原因。

电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。 电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。

例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（ ）

A、开关S接触不良； B、灯L1断路；

C、灯L2短路； D、灯L2的灯丝断了

总结：

1.串联电路中如果有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

初中物理电路故障原因分析

在初中物理学习中，电路故障原因的分析对于学生们理解电路工作原理、掌握电路故障排除具有重要意义。一个电路出现故障，通常可能有以下原因：

1.电源故障：电路的电源是供给电路所需电能的部分，如果电源出现故障，比如电源电压或电流异常，就会导致电路无法正常工作。电源故障的原因可能是电源本身的故障，如电池电量不足、电池接触不良等，也可能是电源接线错误，比如正负极接反等。此时，需要修复电源或更换电池，并检查电源接线是否正确。

2.接线错误或连接松动：电路的元件之间通过导线连接，如果接线错误或连接松动，电流将无法正常流动，导致电路故障。比如，一个电路中的开关没有正确连接，在闭合时无法使电流流通；或者插座与电器的插头松动，无法供电。此时，需要检查所有的接线是否正确连接，并确保连接紧固。

3.元件故障：电路中的元件包括电阻、电容、电感等，这些元件在工作过程中可能会出现故障。电阻可能发生焊点开裂或烧焦等问题；电容可能失效或损坏；电感可能出现开路等。出现元件故障时，需要检查出故障的元件，并更换为正常的元件。

4.过载或短路：过载是指电路中的电流超过了元件或电路所能承受的最大电流，而短路是指电路中的两个或多个节点直接连接，导致电流大大增加。过载或短路可能导致电源过载或短路、电阻过热等问题，从而造成电路故障或甚至发生火灾等危险。此时，需要检查电路中的元件是否耐压或承受过流能力足够，并且排除电路中的短路现象。 5.其他外界因素：电路的工作环境也可能导致电路故障。比如，湿度过高可能导致电路中的元件腐蚀或短路；温度过高可能导致电阻或电容的参数发生变化，进而影响电路性能。当电路故障无法通过检查其他部分解决时，需要考虑是否来自于外界的因素，并采取相应措施。

在分析电路故障原因时，可以按照以下步骤进行：

1.检查电源是否正常工作，比如电池是否充足、电源是否接触良好等。

2.检查电路的接线是否正确，确保电路中的元件正确连接。
