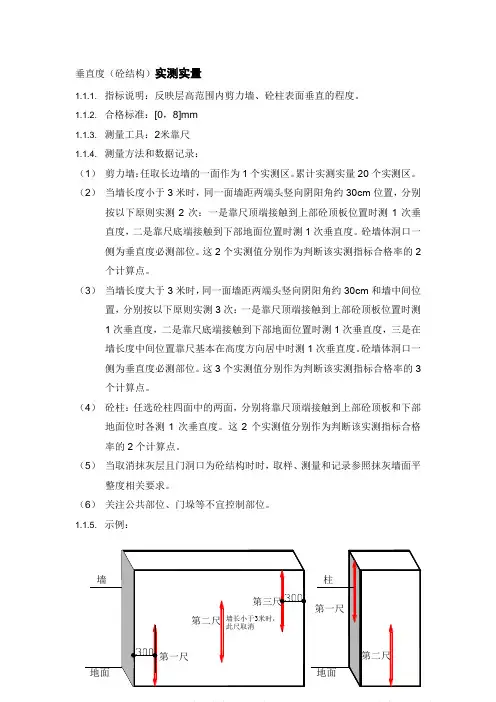

垂直度（砼结构）实测实量
1.1.1. 指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。
1.1.2. 合格标准：[0，8]mm
1.1.3. 测量工具：2米靠尺
1.1.4. 测量方法和数据记录：
（1） 剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区。
（2） 当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。
（3） 当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这3个实测值分别作为判断该实测指标合格率的3个计算点。
（4） 砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位时各测1次垂直度。这2个实测值分别作为判断该实测指标合格率的2个计算点。
（5） 当取消抹灰层且门洞口为砼结构时时，取样、测量和记录参照抹灰墙面平整度相关要求。
（6） 关注公共部位、门垛等不宜控制部位。
1.1.5. 示例：
第一尺第二尺地面柱墙地面墙长小于3米时，此尺取消第二尺第一尺第三尺
实测实量工具准备及使用场景
实测实量需要仪器：5M钢卷尺，2米靠尺，楔形塞尺，塔尺，双十字激光扫平仪，冲击钻，板厚检测仪（无损），冲击钻（有损），空鼓锤，激光测距仪，阴阳角尺。
实测分项工程 配备仪器 数量/品牌 用途
主体结构实测 5米钢卷尺 多把/同品牌 测量构件尺寸
2米靠尺 1把 墙柱垂直度/平整度
塞尺 1个 墙面平整度
塔尺 1个 测量顶棚水平度 双十字激光扫平仪 1台
冲击钻 1台/100-200钻头 破损法钻洞测楼板厚
砌筑工程实测 2米靠尺 1把 墙面垂直度/平整度
塞尺 一个 墙面平整度
激光测距仪 一台 外门窗洞口尺寸
设备安装工程实测 5米钢卷尺 多把/同品牌 座便预留排水管孔距偏差
双十字激光扫平仪 1台 同一室内底盒标高差 5米钢卷尺 多把/同品牌
5米钢卷尺 多把/同品牌 同一室内面板标高差 双十字激光扫平仪 1台
钢尺或其他辅助工具 1套 并列面板高度偏差
抹灰工程实测 5米钢卷尺 多把/同品牌 测量尺寸
2米靠尺 1把 墙面垂直度/平整度/门窗垂直度
塞尺 1个 墙面平整/门缝宽度
塔尺 1个 测量顶棚水平度
双十字激光扫平仪 1台 测量顶棚水平度/地面水平度/房间方正
激光测距仪 1台 门洞尺寸/开间、进深/净高
阴阳角尺 1个 测量阴阳角方正
空鼓锤 1个 抹灰墙面空鼓
编制依据
《混凝土结构工程施工质量验收规范》（GB50204-2015）
《砌体结构工程施工质量验收规范》（GB 50203-2011）
《建筑工程施工质量验收统一标准》（GB50300-2013）
《建筑装饰装修工程质量验收规范》（GB50210-2001）
《建筑地面工程施工质量验收规范》（GB50209-2010）
《建筑电气工程施工质量验收规范》（GB50303-2015） 实测实量实施操作
实测项目 1、截面尺寸偏差（砼结构）
指标说明 反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
1.混凝土工程
1.1 截面尺寸偏差（砼结构）
1.1.1. 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
1.1.2. 合格标准：截面尺寸偏差[－5，8]mm
1.1.3. 测量工具：5M 钢卷尺
1.1.5. 测量方法示例
墙或柱
第二尺
1200
地面 300 第一尺
1.2. 表面平整度（砼结构） 图 1-1 墙柱截面尺寸测量示意图
1.2.1. 指标说明：反映层高范围内剪力墙、砼柱表面平整程度。
1.2.2. 合格标准：[0，8]mm
1.2.3. 测量工具：2 米靠尺、楔形塞尺
1.2.5. 测量方法示例：
2
1.3. 垂直度（砼结构） 图1-2 墙平整度度测量示意图
1.3.1. 指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。
1.3.2. 合格标准：[0，8]mm
1.3.3. 测量工具：2 米靠尺
1.3.4. 测量方法示例：
图 1-3 墙/柱垂直度测量示意图
1.4. 顶板水平度极差（砼结构）
1.4.1. 指标说明：考虑实际测量的可操作性，选取同一功能房间砼顶板内四个角点和一
个中点距离同一水平基准线之间 5 个实测值的极差值，综合反映同一房间砼顶板
的平整程度。
1.4.2. 合格标准：[0，15]mm
1.4.3. 测量工具：激光扫平仪、具有足够刚度的 5 米钢卷尺（或 2 米靠尺、激光测距仪） 3
1.4.4. 测量方法和数据记录：
（1） 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线
约 30CM 处位置选取 4 个角点，以及板跨几何中心位（若板单侧跨度较大可在中
心部位增加 1 个测点），分别测量砼顶板与水平基准线之间的 5 个垂直距离。以
最低点为基准点，计算另外四点与最低点之间的偏差。偏差值≤15mm 时实测点 合格；最大偏差值≤20mm 时，5 个偏差值（基准点偏差值以 0 计）的实际值作 为判断该实测指标合格率的 5 个计算点。最大偏差值﹥20mm 时，5 个偏差值均 按最大偏差值计，作为判断该实测指标合格率的 5 个计算点。
主体结构实测实量合格率
摘要：
1.主体结构实测实量合格率概述
2.主体结构实测实量合格率的计算方法
3.主体结构实测实量合格率的重要性
4.我国主体结构实测实量合格率的现状
5.提高主体结构实测实量合格率的措施
正文：
一、主体结构实测实量合格率概述
主体结构实测实量合格率是指在建筑施工过程中，对建筑物主体结构进行实测实量检测，所得到的合格数据占总检测数据的比例。这个比例可以反映出建筑工程的质量和安全性，是衡量建筑工程质量的重要指标。
二、主体结构实测实量合格率的计算方法
主体结构实测实量合格率的计算方法较为简单，即用合格数据除以总检测数据，然后将结果乘以 100%，即可得到合格率。例如，如果某项检测中，合格数据为 100，总检测数据为 150，那么合格率为
(100/150)*100%=66.67%。
三、主体结构实测实量合格率的重要性
主体结构实测实量合格率是衡量建筑工程质量的重要指标，它的高低直接关系到建筑物的安全和使用寿命。高合格率意味着建筑工程质量较高，建筑物的安全性和使用寿命也会相应提高。反之，如果合格率较低，那么建筑物可能出现安全隐患，甚至危及人们的生命安全。
四、我国主体结构实测实量合格率的现状
近年来，随着我国建筑行业的快速发展，建筑工程质量也得到了显著提高。根据相关数据显示，我国主体结构实测实量合格率已经达到了 90% 以上，这表明我国建筑工程质量总体上是可靠的。
然而，仍有一部分建筑工程质量问题较为突出，如一些地区建筑工程质量监管不到位，导致合格率较低。因此，要提高我国主体结构实测实量合格率，还需要加强质量监管，提高施工单位的质量意识和技术水平。
五、提高主体结构实测实量合格率的措施
要提高主体结构实测实量合格率，首先要提高施工单位的质量意识，明确质量是建筑工程的生命线。其次，要提高施工单位的技术水平，通过培训、考核等方式，提高施工人员的技术能力。再次，要加强质量监管，对建筑工程进行全过程的质量监控，确保施工质量。
