凸透镜成像练习(一)

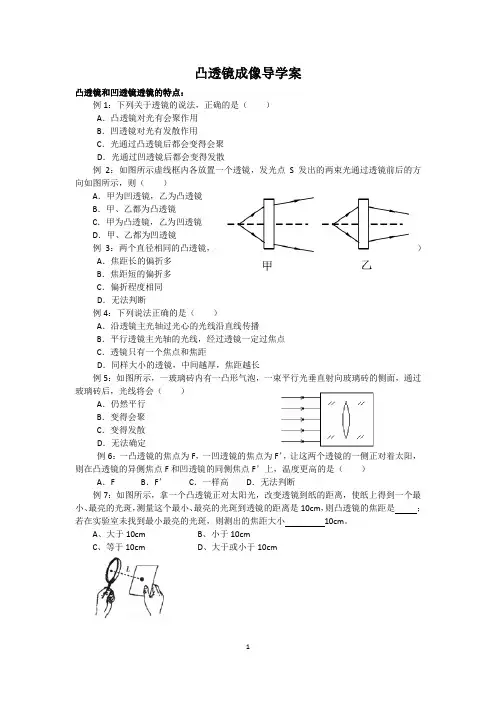

1 凸透镜成像导学案

凸透镜和凹透镜透镜的特点：

例1：下列关于透镜的说法，正确的是（ ）

A．凸透镜对光有会聚作用

B．凹透镜对光有发散作用

C．光通过凸透镜后都会变得会聚

D．光通过凹透镜后都会变得发散

例2：如图所示虚线框内各放置一个透镜，发光点 S 发出的两束光通过透镜前后的方向如图所示，则（ ）

A．甲为凹透镜，乙为凸透镜

B．甲、乙都为凸透镜

C．甲为凸透镜，乙为凹透镜

D．甲、乙都为凹透镜

例 3：两个直径相同的凸透镜，他们的焦距不同，则平行光经两个透镜折射后（ ）

A．焦距长的偏折多

B．焦距短的偏折多

C．偏折程度相同

D．无法判断

例4：下列说法正确的是（ ）

A．沿透镜主光轴过光心的光线沿直线传播

B．平行透镜主光轴的光线，经过透镜一定过焦点

C．透镜只有一个焦点和焦距

D．同样大小的透镜，中间越厚，焦距越长

例5：如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会（ ）

A．仍然平行

B．变得会聚

C．变得发散

D．无法确定

例6：一凸透镜的焦点为F，一凹透镜的焦点为F’，让这两个透镜的一侧正对着太阳，则在凸透镜的异侧焦点F和凹透镜的同侧焦点F’上，温度更高的是（ ）

A．F B．F’ C．一样高 D．无法判断

例7：如图所示，拿一个凸透镜正对太阳光，改变透镜到纸的距离，使纸上得到一个最小、最亮的光斑，测量这个最小、最亮的光斑到透镜的距离是10cm，则凸透镜的焦距是 ；若在实验室未找到最小最亮的光斑，则测出的焦距大小 10cm。

A、大于10cm B、小于10cm

C、等于10cm D、大于或小于10cm

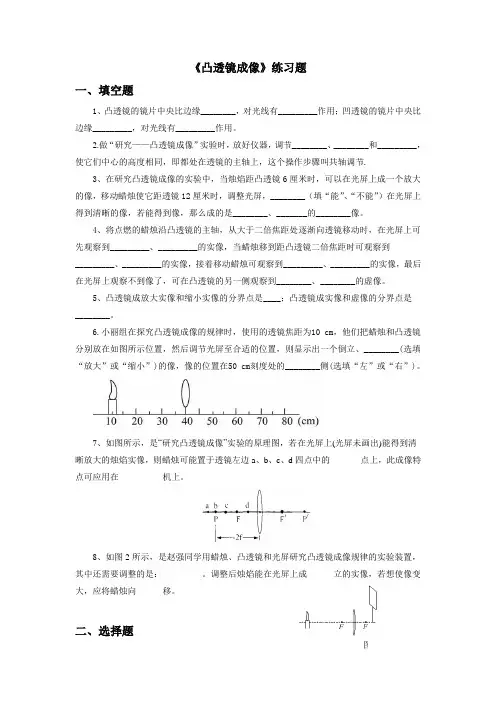

图《凸透镜成像》练习题

一、填空题

1、凸透镜的镜片中央比边缘________，对光线有_________作用；凹透镜的镜片中央比边缘_________，对光线有_________作用。

2.做“研究——凸透镜成像”实验时，放好仪器，调节________、________和_________，使它们中心的高度相同，即都处在透镜的主轴上，这个操作步骤叫共轴调节.

3、在研究凸透镜成像的实验中，当烛焰距凸透镜6厘米时，可以在光屏上成一个放大的像，移动蜡烛使它距透镜12厘米时，调整光屏，________（填“能”、“不能”）在光屏上得到清晰的像，若能得到像，那么成的是________、_______的________像。

4、将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可在凸透镜的另一侧观察到________、________的虚像。

5、凸透镜成放大实像和缩小实像的分界点是____；凸透镜成实像和虚像的分界点是________。

6.小丽组在探究凸透镜成像的规律时，使用的透镜焦距为10 cm，他们把蜡烛和凸透镜分别放在如图所示位置，然后调节光屏至合适的位置，则显示出一个倒立、________(选填“放大”或“缩小”)的像，像的位置在50 cm刻度处的________侧(选填“左”或“右”)。

7、如图所示，是“研究凸透镜成像”实验的原理图，若在光屏上(光屏未画出)能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_______点上，此成像特点可应用在__________机上。

8、如图2所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是：_________。调整后烛焰能在光屏上成______立的实像，若想使像变大，应将蜡烛向______移。

凸透镜成像试题及答案

一、选择题

1. 凸透镜成像时，当物距u大于2倍焦距2f时，像的性质是（ ）。

A. 倒立、缩小的实像

B. 倒立、放大的实像

C. 倒立、等大的实像

D. 正立、放大的虚像

答案：A

2. 凸透镜成像时，当物距u等于2倍焦距2f时，像的性质是（ ）。

A. 倒立、缩小的实像

B. 倒立、放大的实像

C. 倒立、等大的实像

D. 正立、放大的虚像

答案：C

3. 凸透镜成像时，当物距u小于焦距f时，像的性质是（ ）。

A. 倒立、缩小的实像

B. 倒立、放大的实像

C. 倒立、等大的实像

D. 正立、放大的虚像

答案：D

二、填空题

1. 凸透镜成像时，当物距u大于2倍焦距2f时，像距v的取值范围是（ ）。

答案：2f < v < ∞

2. 凸透镜成像时，当物距u等于焦距f时，像距v的取值范围是（ ）。

答案：v = ∞

3. 凸透镜成像时，当物距u小于焦距f时，像距v的取值范围是（ ）。

答案：0 < v < f

三、简答题

1. 请简述凸透镜成像的三种情况及其对应的物距和像距的关系。

答案：当物距u大于2倍焦距2f时，成倒立、缩小的实像，像距2f <

v < ∞；当物距u等于2倍焦距2f时，成倒立、等大的实像，像距v

= 2f；当物距u小于焦距f时，成正立、放大的虚像，像距0 < v < f。

2. 凸透镜成像时，为什么物距u大于2倍焦距2f时，成倒立、缩小的实像？

答案：当物距u大于2倍焦距2f时，光线经过凸透镜折射后，折射光线的反向延长线会聚于一点，形成实像。由于折射光线相对于入射光线向主光轴偏折，使得像相对于物体倒立。同时，由于折射光线的会聚点位于焦点和主光轴之间，使得像距小于物距，因此成缩小的实像。

四、计算题

1. 已知凸透镜的焦距f=10cm，物体距离透镜30cm，求像距v和像的性质。

答案：物距u=30cm，大于2倍焦距2f=20cm，因此成倒立、缩小的实像。根据透镜公式1/f = 1/u + 1/v，解得v=15cm。

专题5.3 凸透镜成像的规律【四大题型】

【人教版】

【题型1 凸透镜成像的规律】 ...................................................................................................................................

【题型2 凸透镜成像的规律操作应用】 ...................................................................................................................

【题型3 实验探究凸透镜成像的规律】 ...................................................................................................................

【题型4 像距与物距的关系】 ...................................................................................................................................

【知识点1 凸透镜成像的规律】

【题型1 凸透镜成像的规律】

【例1】（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）

A．甲处可能成的是虚像 B．乙处像可能是放大的

C．P点位置在甲的左侧 D．蜡烛的移动方向向左

【答案】B

【详解】ACD．由题意可知，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD不符合题意；
