PZ-30系列照明配电箱规格及各规格箱的尺寸

住宅户内pz-30箱安装高度规范
1、箱体要完整，pz30系列的配电箱箱体也有塑料和金属之分，安装方式除了嵌入式外，还有封闭悬挂式。

无论是采用什么安装方式，箱体必须保持完整，不能有缺边缺角的地方。

2、空气开关要有安装底架，并保持底架的干净。

而且空气开关安装时要有足够的发挥空间，不能过于狭窄。

3、箱体内的汇流排应该完好无损，接线要包含零线、相线和保护接地线，这些接线不仅要具有良好的绝缘性，还要按规定做好排列。

4、箱体安装环境保持通风和干燥，周围不能安放过多的障碍物，否则不利于后续的使用和维修。

5、在采用封闭悬挂式安装方式时，高度要控制在1.8米以内，而且要将进线电管用螺帽锁紧固定。

6、箱体内的进线开孔要平滑光洁，接线要规则整齐，各回路的进线不能有接头，长度不能太短，要留有足够的发挥余地。

pz-30箱安装高度参数

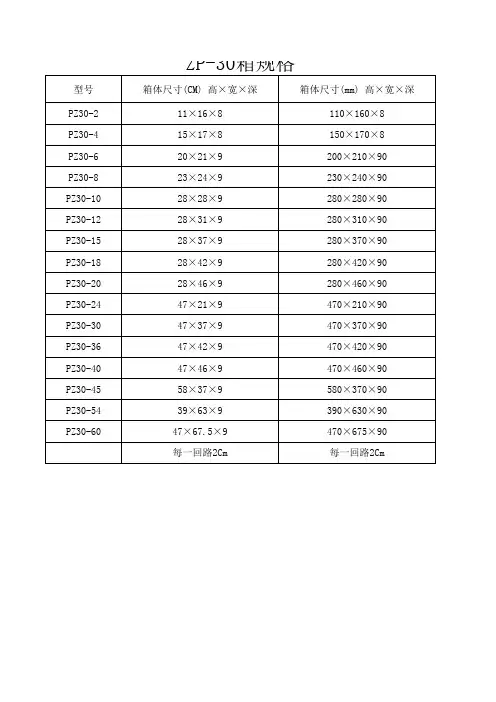

PZ30-2 11X16X8 70
PZ30-4 15X17X8 64
PZ30-6 20X21X9 36
PZ30-8 23X24X9 36
PZ30-10 28X28X9 30
PZ30-12 28X31X9 28
PZ30-15 28X37X9 24 PZ30-18 28X42X9 20 PZ30-20 28X46X9 14 PZ30-24 47X21X9 12 PZ30-30 47X37X9 10 PZ30-36 47X42X9 8 PZ30-40 47X46X9 4 PZ30-45 58X37X9 4 PZ30-54 39X63X9 4 PZ30-60 47X67.5X9 4。

配电箱标准尺寸配电箱是每家每户用电都必须安装的一种设备，没有配电箱家庭用电就会无法进行。

配电箱的尺寸有很多种，可以分为工业用配电箱和家庭用配电箱。

本文妈网编辑将带你去看一下家庭配电箱的标准尺寸，以及配电箱的选购注意事项等知识。

1、家用配电箱尺寸家用配电箱尺寸与一般的工业配电箱尺寸相差较大，家用配电箱一般采用PZ30型号的箱子，家用配电箱尺寸大小有110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm*370mm*9mm、280mm*420mm*9mm、280mm*460mm*9mm、470mm*210mm*9mm、470mm*370mm*9mm、470mm*420mm*9mm、580mm*370mm*9mm、390mm*630mm*9mm等众多尺寸，可根据实际需要进行选择。

2、家用配电箱种类随着家用配电箱被大量使用，现在市面上家用配电箱尺寸和种类众多，可以根据家庭实际需要进行适当选择，家用配电箱种类中的固定式面板开关柜，也被称为开关板或配电屏。

固定式面板开关柜在结构上正面有防护作用，但背面和侧面仍能触及带电部分，防护等级较低，这种结构的家用配电箱尺寸一般较小。

家用配电箱中的防护式开关柜，除安装面外，其它侧面都被封闭起来在安全性上更佳。

3、家用配电箱结构家用配电箱的结构制作，对于家用配电箱尺寸有着巨大的影响，一般情况下家用配电箱尺寸较大，那么它的结构也会相对更加复杂。

在我们日常中使用的家用配电箱一般包括：配电箱、配电柜、配电屏、配电盘、电器柜等部件，家用配电箱集中安装开关、仪表等设备等成套装置。

随着社会不断进步，使得现在的家用配电箱尺寸规格更加繁多，在日常使用中可根据实际需要进行适当选择。

4、家用配电箱选择随着科技进步，人们日常用电系统也更加复杂，现在的家用配电箱尺寸型号众多，由于家用配电箱柜体结构、技术参数等都有所不同。

RPZ30(RDP30)系列配电箱(模数化终端组合电器)符合标准：GB/T17466.1-2008产品安装使用前，请仔细阅读使⽤说明书，并妥善保管，以备查阅。

一、产品的使用范围RPZ30(RDPZ30)系列配电箱箱体(模数化组合电器)广泛用于宾馆、酒店、家庭、医院、住宅小区及工矿企业民用建筑等的照明及小容量动力线路中，作为过载、短路、漏电保护、电能计量之用，也可以在正常条件下作为不频繁通断照明线路、日常生活用电器及小容量电动机之用。

产品符合：GB/T 17466.1-2008 GB/T 17466.24-2008 标准。

二、结构特点1、，箱盖上有小门;电器原件采用宽度为18mm(或18的整数倍)的模数化电器，安装于卡轨上，拆装方便迅速，可以根据需要任意组合。

2、箱体内设有公共接零端子排(中性线)和保护接地端子排。

3、箱体上下端和后端均有敲落孔，用以满足不同方向配线的需求。

三、产品使用条件1、环境温度：-15~+40℃，24小时平均值不超过+35℃2、海拔：安装地点的海拔高度不超过2000m 。

3、大气条件：安装地点的空气相对湿度在周围最高温度+40℃时不超过50%，在湿月的月平均最低温度+25℃时该月最大相对湿度为90%。

4、房屋建筑过程中的最高温度：+60℃。

本产品箱体以及箱盖由优质冷轧钢板制成，箱盖上有阻燃ABS 制成的观察窗-1--2-表(1)安装方式：M 表示明装，A 表示暗装(可省略)最大可安装回路数设计序号配电箱标识企业标识RD 30 -PZ 五、产品型号含义四、技术参数1、额定电压：400V2、额定电流：125A3、外壳防护等级：IP304、最大功耗容量(w )：见表(1)最多回路数420最大功耗容量(W)620820102012201520182020202420302036204520六、产品型号含义4、6810121518、、、、、回路暗装式20、2434、0、5回路暗装式4、6810121518、、、、、回路明装式20、2434、0、5回路明装式-3--4-七、安全告知1、安装、使用本产品前，请认真阅读本说明书，并按照说明书上的内容正确安装、使用本产品；2、安装时应由具有专业资格的人员操作；3、使用前请确认产品额定电压、额定电流、回路数是否符合工作要求；暗装箱体由于产品结构问题安装时请凸出墙面0-8mm(产品箱体内导轨两侧有调节螺钉可调节）。

返回产品列表PZ30系列照明箱我来教你，1P=18mm，18P内排一排，一排的高度300mm的空，二排500mm的空，开关宽度加起来再加200mm这是宽度的空PZ30数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。

装置内增加接地零端子方便客户接线和走线。

它适用于交流50Hz，额定电压220V、380V的模数化终端电路中。

安装尺寸型号/尺寸A×B×C2＃（暗装）110×125×804＃（暗装）160×140×906＃（暗装）170×200×1008＃（暗装）200×210×10010＃（暗装）260×260×10012＃（暗装）260×300×10015＃（暗装）260×350×10018＃（暗装）260×405×10020＃（暗装）260×460×10024＃（暗装）300×460×10030＃（暗装）350×460×10036＃（暗装）405×460×10045＃（暗装）350×640×100PZ30系列照明箱尺寸型号暗装明装长×宽×深长×宽×深4#125×125×80175×145×80 6#200×160×90230×190×90 8#200×200×90230×230×90 10#250×250×90280×280×90 12#250×290×90280×320×90 15#250×330×90280×360×90 18#250×370×90280×400×90 20#250×410×90280×440×90 24#430×290×90460×320×90 30#430×330×90460×360×90 36#430×370×90460×400×90 45#600×330×90630×360×90 60#430×650×90460×680×90非标箱返回产品列表安装尺寸型号/尺寸A×B×C8＃250×300×15012＃300×400×18016＃400×500×18020＃500×600×18024＃600×700×18032＃600×800×18040＃800×1000×200PZ40系列塑料阻燃电表箱返回产品列表简述PZ40组装式电表箱分暗装和明装两种。
