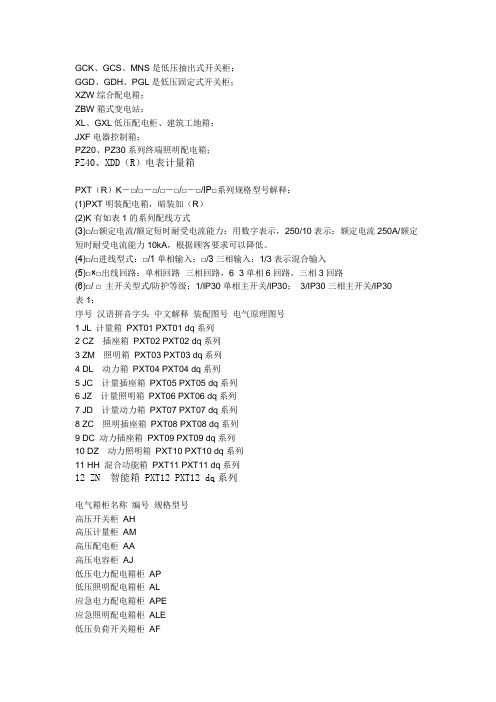

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
一、电表箱:1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。
二、总熔断器盒1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。
三、T接箱T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。
五、电信分线箱1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数墙体留洞尺寸为箱体尺寸加10mm；分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
本箱体进线断路器为63A,进线截面不大于25mm2；分路断路器每极宽度为18 mm；墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
墙体留洞尺寸为箱体尺寸加10mm；PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
配电箱的型号规格GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
