下载文档原格式
锦、涤纶DTY油剂的研制及应用性能探讨作者：朱锋来源：《科技风》2018年第19期摘要：本文对锦、撩绘DTY}冉剂的研射理论和复配互艺进行了探讨；拟定了泊剂配方经纤维上油后测试，证明其抗静电、平滑等性能均能满足要求。
目前，锦纶高弹丝、涤纶低弹丝采用的油剂大多仍依靠进口，因而解决油剂生产国产化的问题相当突出。
本文主要在锦纶、涤纶DTY油剂研制过程中，对油剂各主要成份与油剂性能指标的关系进行了分析与研究。
关键词：锦、涤纶；DTY油剂；研制；应用性能一、实验主要原材料（1）烷基磷酸酯盐（工业级）；（2）烷基阳离子型含胺化合物I（工业级）；（3）烷基阳离子型含胺化合物Ⅱ（工业级）；（4）烷基聚氧乙烯醚I（化学纯）；（5）烷基聚氧乙烯醚l（化学纯l（6）净化剂FAE（化学纯）；（7）十二烷基苯磺酸钠（化学纯）。
二、结果与讨论〖BT5〗（一）油剂配方的确定合成纤维长丝DTY油剂的最基本要求是满足织物在后加工中的要求，对于锦纶DTY高弹丝、涤纶DTY低弹丝而言，还需具备良好的水洗性能及渗透性能。
（1）乳化剂的种类和比例在油剂配方中，乳化剂用量不足，品种单调，HLB值与被乳化物不相适应，均会造成油剂体系的不稳定。
本文在配制锦纶DTY油剂时，选用了复合乳化剂烷基聚氧乙烯醚（I）、（Ⅱ），经过四十余个配方试验，才使乳液稳定。
实验表明明，乳化剂的含量选到20左右，且烷基聚氧乙烯醚（I）与烷基聚氧乙烯醚（Ⅱ）的用量比约为3：2时，复配油剂体系稳定。
（2）加入适量增塑剂。
油剂的粘度是由油剂体系内各组份分子间的内摩擦阻力的大小决定的。
在与进口油剂在常温条件下做的对比试验表明，复配油剂的粘度与渗透性能均达到了要求。
（3）适当增加净洗剂FAE的含量。
[JZ][XCimage243.tif]〖JZ〗〖HTK〗图1 本文实验所用的FAE和邮寄残留率的关系〖JZ〗1一次残留率，2二次残留率，3三次残留率〖JZ〗注：一次残留率指经过一次用85-90℃蒸馏水清洗〖JZ〗20分钟后油剂在纤维上的残留率，以此类推。

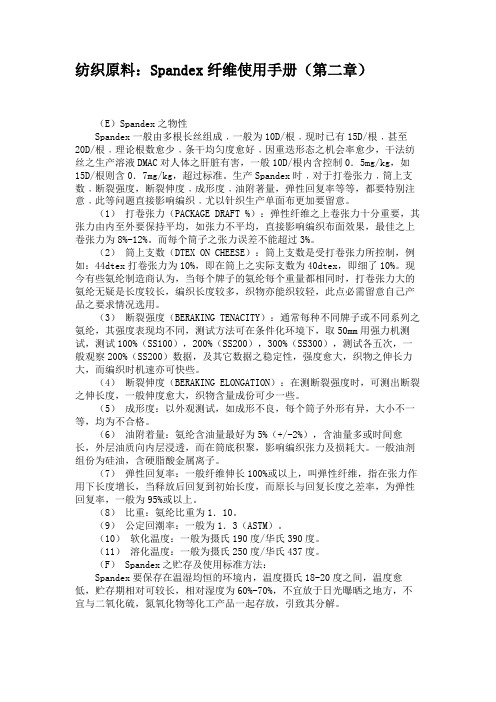

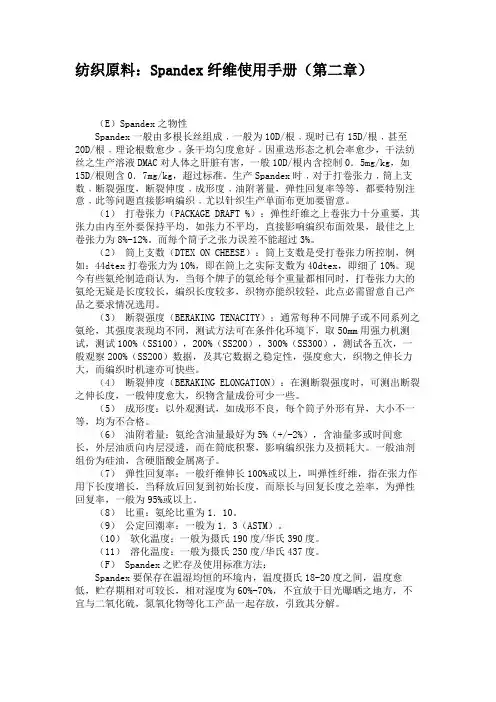

纺织原料：Spandex纤维使用手册（第二章）（E）Spandex之物性Spandex一般由多根长丝组成﹐一般为10D/根﹐现时已有15D/根﹐甚至20D/根﹐理论根数愈少﹐条干均匀度愈好﹐因重迭形态之机会率愈少，干法纺丝之生产溶液DMAC对人体之肝脏有害，一般10D/根内含控制0．5mg/kg，如15D/根则含0．7mg/kg，超过标准。
生产Spandex时﹐对于打卷张力﹐筒上支数﹐断裂强度，断裂伸度﹐成形度﹐油附著量，弹性回复率等等，都要特别注意﹐此等问题直接影响编织﹐尤以针织生产单面布更加要留意。
（1）打卷张力（PACKAGE DRAFT %）：弹性纤维之上卷张力十分重要，其张力由内至外要保持平均，如张力不平均，直接影响编织布面效果，最佳之上卷张力为8%-12%。
而每个筒子之张力误差不能超过3%。
（2）筒上支数（DTEX ON CHEESE）：筒上支数是受打卷张力所控制，例如：44dtex打卷张力为10%，即在筒上之实际支数为40dtex，即细了10%。
现今有些氨纶制造商认为，当每个牌子的氨纶每个重量都相同时，打卷张力大的氨纶无疑是长度较长，编织长度较多，织物亦能织较轻，此点必需留意自己产品之要求情况选用。
（3）断裂强度（BERAKING TENACITY）：通常每种不同牌子或不同系列之氨纶，其强度表现均不同，测试方法可在条件化环境下，取50mm用强力机测试，测试100%（SS100），200%（SS200），300%（SS300），测试各五次，一般观察200%（SS200）数据，及其它数据之稳定性，强度愈大，织物之伸长力大，而编织时机速亦可快些。
（4）断裂伸度（BERAKING ELONGATION）：在测断裂强度时，可测出断裂之伸长度，一般伸度愈大，织物含量成份可少一些。
（5）成形度：以外观测试，如成形不良，每个筒子外形有异，大小不一等，均为不合格。
（6）油附着量：氨纶含油量最好为5%（+/-2%），含油量多或时间愈长，外层油质向内层浸透，而在筒底积聚，影响编织张力及损耗大。
