VNX1和VNX2热备机制区别

1.1 方案介绍1.1.1方案描述使用VERITAS Storage Solution HA/DR 5.1自带集群把两台数据库服务器构成cluster 架构，当SQL数据库主机当机时，存在的1台备机可迅速侦测出并自动探取接替(Take-Over)，保证业务的不间断运行。

在最底层使用Storage Foundation 以及卷复制技术在两个磁盘阵列之间进行同步/异步的复制，保证两个盘阵的数据一致性，避免单点故障，为系统运行不间断提供最好的保障。

当生产中心出现故障的时候，灾备中心能及时被启用，做到应用级容灾。

1.1.2方案原理就该方案的每个细节进行讨论，包括方案的详细讲解，软件的实际配置方法等。

通过阅读和理解本章，您将了解VERITAS容灾解决方案的实现方法，并清楚地知道VERITAS容灾解决方案是切实可行的，并且有相关的实施案例和实施经验。

在介绍功能前，需要强调的的是：VERITAS提供的是完整的容灾解决方案。

各个软件的功能完全集成在一起，建立一个容远程数据复制、本地容灾、远程应用切换于一体的方案。

1.软件功能解释a)VERITAS Volume Manager(简称VxVM) 将在物理磁盘上建立多个或一个逻辑卷(Volume)。

以裸设备的方式使用卷，或在卷上建立文件系统。

将数据（特别是需要进行远程复制的相关文件系统、数据库）存放在卷上。

由于数据复制是基于卷的，所以，Volume 是进行复制的基础。

b)VERITAS Volume Replicator(简称VVR)负责远程数据复制。

VVR复制基于Volume进行。

复制的数据可以是数据库中的数据（文件方式或裸设备方式）和文件。

复制的示意图见图。

图四1)VVR与VxVM完全集成在一起。

用VxVM管理界面和命令统一配置管理；由于VVR仅仅将Volume上每次I/O的实际数据实时复制到远程节点，所以在网络线路上传输的数据量很少，对带宽的需求也很小。

；2)将各个业务系统中需要进行远程复制的多个或一个卷定义为一个ReplicatedVolume Group(简称RVG)；3)在Site A定义一条RLINK，指向Site B；在Site B也定义一条指向Site A的RLINK。

双机热备⽬录1、双机热备基础概念双机热备是⼀种概念，各种设备均可以采⽤此概念进⾏部署，⽐如三层交换机、路由器、防⽕墙、服务器等。

如果仅部署⼀台设备，难免会有单点故障的风险，所以部署两台，⼀主⼀备较为保险，⼀台坏了，另⼀台⾃动“顶上”，保证业务不中断，这就是双机热备。

最常见的双机热备就是同时带着同⼀品牌的两台⼿机，A坏了，B登录A的账号，通讯录与邮箱会同步过来，与保证业务不中断。

NOTE：1. 等保三级以上要求必须要有冗余设备，关键设备必须是⼀主⼀备的，这样才能保证业务的稳定性。

双机热备是⽹络⼯程师必须熟练掌握的技术之⼀。

2. 防⽕墙的双机热备其它设备不同，防⽕墙的双机热备需要⼀条专门的备份通道，⽤于两台防⽕墙之间的协商主备状态，以及会话等状态信息。

双机热备主要包括主备备份和负载分担两个场景。

主备备份指正常情况下仅由主⽤设备处理业务，备⽤设备空闲；当主⽤设备接⼝、链路或整机故障时，备⽤设备切换为主⽤设备，接替主⽤设备处理业务。

负载分担也可以称为“互为主备”，即两台设备同时处理业务。

当其中⼀台设备发⽣故障时，另外⼀台会⽴即承担其业务，保证业务不中断。

2、链路聚合讲双机热备之前，必须先讲链路聚合和VRRP，因为双机热备是在这两个技术的基础上进⾏实现的。

2.1 链路聚合的基本概念因为以太⽹的信息传输率主要有：10Mbit/s、100Mbit/s、1000Mbit/s（1Gibt/s）、10Gibt/s、100Gibt/s，它们之间的关系呈10倍递增。

发送/接收速率为10Mbit/s的以太⽹端⼝称为标准以太⽹端⼝。

发送/接收速率为100Mbit/s的以太⽹端⼝称为快速以太⽹端⼝，简称FE（fast ethernet）。

发送/接收速率为1000Mbit/s的以太⽹端⼝称为千兆以太⽹端⼝，1000兆达到了吉，所以也称GE（gigabit ethernet）。

发送/接收速率为10Gbit/s的以太⽹端⼝称为万兆以太⽹端⼝，⼀吉等于1000兆，⼗吉就等于⼗个1000兆，⼗个1000就是⼀万，所以这种接⼝就被称为万兆以太⽹端⼝。

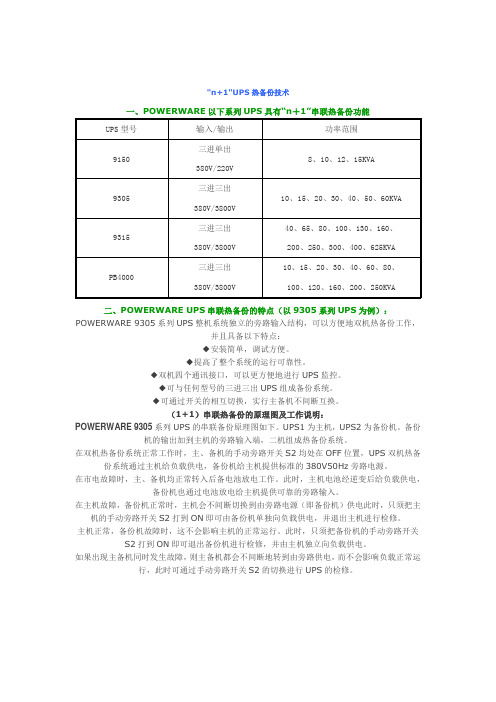

"n+1"UPS热备份技术一、POWERWARE以下系列UPS具有“n＋1”串联热备份功能二、POWERWARE UPS串联热备份的特点（以9305系列UPS为例）：POWERWARE 9305系列UPS整机系统独立的旁路输入结构，可以方便地双机热备份工作，并且具备以下特点：◆安装简单，调试方便。

◆提高了整个系统的运行可靠性。

◆双机四个通讯接口，可以更方便地进行UPS监控。

◆可与任何型号的三进三出UPS组成备份系统。

◆可通过开关的相互切换，实行主备机不间断互换。

（1+1）串联热备份的原理图及工作说明：POWERWARE 9305系列UPS的串联备份原理图如下。

UPS1为主机，UPS2为备份机。

备份机的输出加到主机的旁路输入端，二机组成热备份系统。

在双机热备份系统正常工作时，主、备机的手动旁路开关S2均处在OFF位置，UPS双机热备份系统通过主机给负载供电，备份机给主机提供标准的380V50Hz旁路电源。

在市电故障时，主、备机均正常转入后备电池放电工作。

此时，主机电池经逆变后给负载供电，备份机也通过电池放电给主机提供可靠的旁路输入。

在主机故障，备份机正常时，主机会不间断切换到由旁路电源（即备份机）供电此时，只须把主机的手动旁路开关S2打到ON即可由备份机单独向负载供电，并退出主机进行检修。

主机正常，备份机故障时，这不会影响主机的正常运行。

此时，只须把备份机的手动旁路开关S2打到ON即可退出备份机进行检修，并由主机独立向负载供电。

如果出现主备机同时发生故障，则主备机都会不间断地转到由旁路供电，而不会影响负载正常运行，此时可通过手动旁路开关S2的切换进行UPS的检修。

双机热备方案及双机热备软件选择1 什么是双机热备方案企事业机构的信息化建设已经在随着社会建设的不断推进而改进和创新。

众企事业机构的决策层也愈发重视企事业机构的信息化，不同程度的运营和发展着自身的业务信息系统。

但是日趋普遍的业务信息系统在为企事业机构带来利益的同时，也存在着一个不容忽视的隐患——越来越多的业务依赖于业务信息系统。

如果运行着关键业务信息系统的服务器发生宕机或是因为不可控的原因而停止，从而导致整个企事业机构的信息运营系统瘫痪，将会给企事业机构带来巨大的经济损失，而由于企事业机构的业务不能正常运行也会影响企事业机构的信誉，导致客户对企事业机构失去信任，从而带来致命的危害。

通常，服务因错误而造成的终止不可避免，为此，企事业机构都会安排相关的管理人员进行定时的监控，一旦发现服务不可用，便会立即进行处理、排错。

这是非常原始的解决方案，存在诸多问题，譬如及时性问题，一旦故障突然发生，而人工不可能24小时监控；再譬如处理时间长短不可控，一旦错误造成的原因非常复杂，排错非常困难，需要非常长的时间，那么服务的终止将非常长。

在排错过程中，人为操作失误将可能导致系统的永久瘫痪。

另一方面，为了维持系统的高可用性而配备操作人员，劳务费用也非常昂贵。

可见，业务信息系统的容错性和不间断性对需要保障信息安全和提供不间断的信息服务的企事业机构至关重要。

而当今企事业机构和IT领域急需解决的关键问题在于如何保障各种关键应用的不间断运营，达到持久稳定的良性循环。

为了解决上述问题，一般采用双机热备解决方案，也就是通过硬件冗余再配合高可用双机热备软件实现的解决方案，高可用双机热备软件自动检测服务的运行状态，当主服务器发生故障，高可用双机热备软件会自动尝试修复故障或启动备用服务器，保证我们的服务不间断运行。

2 双机热备方案及不同方案的要求、方案对比2.1 双机热备方案概述系统拓扑如下：2.2.3 镜像双机热备方案优缺点优点：性价比最高，硬件投入较少，只需要两台服务器即可，同时数据双份存储，两台服务器各一份，能够进行历史数据快照和查看历史数据能力，数据安全性更高。

mysql 主主热备原理MySQL是一种常用的关系型数据库管理系统，它支持主主热备（Master-Master Replication）的数据备份和恢复机制。

主主热备是指在数据库系统中，有两个或多个主服务器（Master Server）相互之间进行数据同步，实现数据的冗余备份和故障切换。

主主热备的原理是通过MySQL的复制功能实现的。

每个主服务器都可以接收读取和写入的请求，同时也能够将数据同步给其他主服务器。

当一个主服务器的数据发生变化时，它会将这些变化记录在二进制日志（Binary Log）中，并且将这些日志传输给其他主服务器。

其他主服务器会解析这些日志，并将数据更新到自己的数据库中，以保持数据的一致性。

为了确保数据同步的准确性和可靠性，主主热备还引入了事务（Transaction）的概念。

当一个主服务器接收到一个写入请求时，它会将该操作包装成一个事务，并在执行操作之前将该事务的日志记录到二进制日志中。

其他主服务器会按照事务的顺序依次执行这些操作，以保证数据的一致性。

主主热备的优点是可以提高系统的可用性和灵活性。

当一个主服务器发生故障时，其他主服务器可以立即接管其工作，保证系统的正常运行，减少停机时间。

同时，主主热备还可以实现负载均衡，即将读取请求分配给不同的主服务器，提高系统的处理能力和性能。

然而，主主热备也存在一些限制和挑战。

首先，由于数据同步需要消耗网络带宽和计算资源，因此需要保证网络的稳定和高速。

其次，主主热备需要进行一些配置和参数的调整，以确保数据的一致性和完整性。

此外，主主热备还需要进行定期的监控和维护，以及针对故障的快速恢复和修复。

MySQL的主主热备机制通过数据复制和事务管理实现了数据的冗余备份和故障切换。

它可以提高系统的可用性和灵活性，但也需要考虑网络带宽、配置调整和维护等方面的问题。

通过合理的规划和实施，主主热备可以为数据库系统提供可靠的数据保护和高效的服务。

防⽕墙双机热备概念双机热备的⼯作原理 1、双机热备概述 a) 双机热备是通过部署两台或多台防⽕墙实现热备及负载均衡 b) 双机热备功能是通过提供⼀条⼼跳线，协商防⽕墙之间的主备状态及备份会话表和server-map表 c) 备⽤设备实时从主⽤设备下载当前的会话表及server-map表 d) 要求：1. ⼼跳线的接⼝加⼊相同的安全区域2. ⼼跳线接⼝的设备编号必须⼀致 e) 两种模式：1. 热备模式：⼀台转发数据，其他不转发，但会同步会话表及server-map表2. 负载均衡模式：多台防⽕墙同时转发数据，相互为备⽤设备 2、 VRRP a) 概述1. VRRP：虚拟路由冗余协议2. VRRP技术可以解决⽹关⾃动切换的问题3. 概念：1. VRRP路由器：运⾏VRRP协议的路由器2. 虚拟路由器：⼀个主路由器和若⼲备⽤路由器组成备份组，对客户提供⼀个虚拟⽹关3. VRID：虚拟路由器标识4. 虚拟IP地址：客户⽹关ip，主⽤设备提供该IP地址的ARP响应5. 虚拟Mac地址6. IP地址拥有者，虚拟ip为某个设备端⼝ip7. 优先级：选举主⽤设备8. 抢占模式：9. ⾮抢占模式4. VRRP和HSRP对⽐1. VRRP公有协议，HSRP是cisco私有2. VRRP虚拟ip可以是接⼝ip，HSRP不可以3. VRRP的虚拟MAC地址前缀为：00-00-5e-00-01-VRIP HSRP的虚拟Mac地址前缀为：00-00-0c-07-ac-组号 4.VRRP有三个状态，HSRP有五个状态 5.VRRP只有⼀种报⽂，HSRP有三种报⽂ 6.VRRP不⽀持端⼝追踪，HSRP⽀持 b) VRRP⾓⾊1. Master 路由器：主2. Backup路由器：备 c) VRRP状态机1. Initialize状态：初始状态2. Master状态：主⽤路由器3. Backup状态：备⽤路由器 先经历backup状态，再到master状态 d) VRRP的⼯作原理1. 选举：优先级（⾼）——接⼝IP（数值⼤）2. 默认优先级为100，IP地址拥有者2553. 主周期性（每1秒）向备发送VRRP通告4. 抢占：优先级⼤的随时成为主 ⾮抢占：下次公平选举 3、 VGMP a) 让防⽕墙上⾏和下⾏都具备⽹关冗余特性 b) VGMP：VRRP组管理协议，实现对VRRP备份组的统⼀管理 c) ⼯作原理：1. VGMP组的状态决定了VRRP备份组的状态2. VGMP组的状态通过对⽐优先级决定 优先级⾼：VGMP组状态为active 优先级低：VGMP组状态为standby 3. 默认，VGMP组优先级为45000 4. VGMP组根据组内VRRP备份组状态决定， ⼀旦检测到备份组状态变为initialize，VGRP组优先级⾃动减2 5. VGMP通过⼼跳线协商VGMP d) VGMP的报⽂封装1. ⼼跳线直连或通过⼆层交换机互联：发送组播报⽂，报⽂不携带UDP头部信息2. ⼼跳线通过三层路由器互联：发送单播报⽂，携带UDP头部信息3. [USG6000V1] hrp int g1/0/0 //发送组播报⽂4. [USG6000V1] hrp int g1/0/0 remote 1.1.1.1 //发送单播报⽂ Remote：表⽰封装UDP报⽂， 1.1.1.1：⼼跳线对端设备的ip地址 e) 双机热备的备份⽅式：1. ⾃动备份：默认开启，⾃动备份命令和状态2. ⼿⼯批量备份：⼿动备份命令和状态3. 快速备份：不同步配置命令，只同步状态信息4. [USG6000V1] hrp enable //开启双机热备5. HRP_S[USG6000V1] hrp auto-sync //配置⾃动备份模式6. HRP_S<USG6000V1> hrp auto-sync [ config | connection-status ] //配置⼿⼯配置模式，⽤户模式下执⾏1. Config：⼿⼯同步命令配置2. Connection-status：⼿⼯同步状态信息7. HRP_S[USG6000V1] hrp mirror session enable //配置快速备份模式。

双机热备技术名词解释
双机热备技术，顾名思义，就是两台机器进行互备。

这种技术可以在系统的一部分出现问题时，立即切换到冗余的部分，实现业务的连续不间断。

从技术角度
来说，双机热备的主要目标是增加系统的可靠性和可用性。

首先，对于双机热备技术的基本概念，需要明确两个重要的部分：主机和备机。

主机是正在运行业务的机器，而备机则是处于待命状态的机器。

在主机操作正常的情况下，备机处于空闲状态，不参与业务运行。

但是，一旦主机出现故障，备机会立即接管主机的工作，保证业务的连续进行。

然后，双机热备技术的核心是数据同步。

数据同步是主机和备机之间数据一致性的保证。

通过数据同步，不论是主机还是备机，都能够获取全新的数据信息，避免数据丢失或误操作带来的影响。

具体来说，数据同步的方式包括同步复制和异步复制，不同的数据同步方式可以根据业务需求和网络环境进行选择。

此外，双机热备技术还涉及到故障检测和切换机制。

故障检测是为了及时发现主机的故障，以节省系统切换的时间。

切换机制，则是在主机出现故障时，如何快速、可靠地将业务切换到备机上。

正因为有了故障检测和切换机制，双机热备技
术才能实现业务的无缝转接。

总结来说，双机热备技术是一种增加系统可靠性和可用性的技术，它主要由主备机制、数据同步、故障检测和切换机制四个部分构成。

通过双机热备技术，可
以有效防止单点故障，提高系统的稳定性和安全性。
