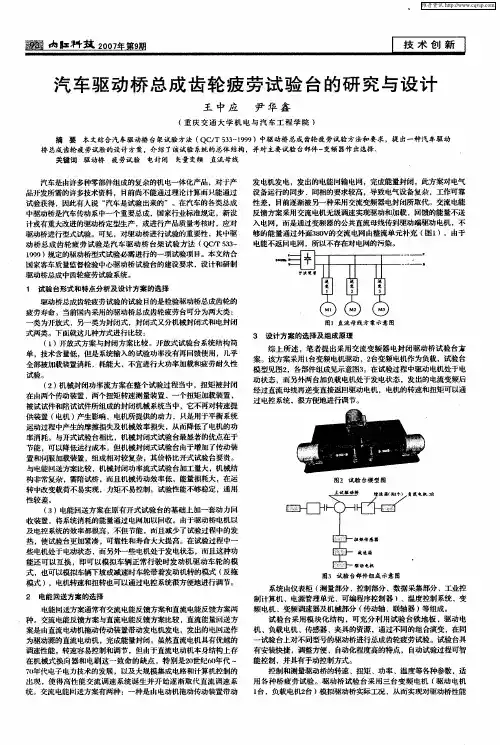

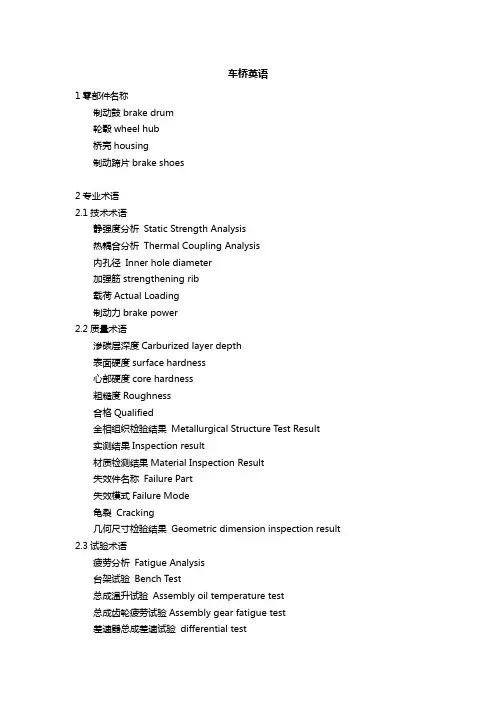

齿轮传动效率及齿轮疲劳实验

11-4直齿圆柱齿轮传动的作用力及计算载荷：一、齿轮上的作用力：为了计算齿轮的强度，设计轴和选用轴承，有必要分析轮齿上的作用力。

当不计齿面的摩擦力时，作用在主动轮齿上的总压力将垂直于齿面，（因为齿轮传动一般都加以润滑，齿轮在齿啮合时，摩擦系数很小，齿面所受的摩擦力相对载荷很小，所以不必考虑），即为P175图11-5b所示的Fn（沿其啮合线方向），Fn可分解为两个分力：圆周力：Ft=2T1/d1 N径向力：Fr=Fttgα N而法向力：Fn=Ft/cosα NT1：小齿轮上的扭矩 T1=9550000p/n1 n·mmP：传递的功率（KW） d1：小齿轮分度圆直径 mmα：压力角 n1：小齿轮的转速(r·p·m)Ft1：与主动轮运动方向相反；Ft2与从动轮运动方向一致。

各力的方向 Fr：分别由作用点指向各轮轮心。

Fn：通过节点与基圆相切（由法切互为性质）。

根据作用力与反作用力的关系，主从动轮上各对的应力应大小相等，方向相反。

二、计算载荷：Fn是根据名义功率求得的法向力，称为名义载荷，理论上Fn沿齿宽均匀分布，但由于轴和轴承的变形，传动装置的制造安装误差等原因，载荷沿齿宽的分布并不均匀，即出现载荷集中现象（如P176图11-6所示，齿轮相对轴承不对称布置，由于轴的弯曲变形，齿轮将相互倾斜，这时，轮齿左端载荷增大，轴和轴承刚度越小，b越宽，载荷集中越严重。

此外，由于各种原动机和工作机的特性不同，齿轮制造误差以及轮齿变形等原因，还会引起附加动载荷。

精度越低，圆周速度V越大，附加载荷越大。

因此在计算强度时，通常以计算载荷K·Fn代替名义载荷Fn，以考虑上两因素的影响。

K—载荷系数表达式11-311-5 直齿圆柱齿轮的齿面接触强度计算：一、设计准则：齿轮强度计算是根据齿轮失效形式来决定的，在闭式传动中，轮齿的失效形式主要是齿面点蚀，开式传动中，是齿轮折断，在高速变截的齿轮传动中，还会出现胶合破坏，因胶合破坏的计算方法有待进一步验证和完善。

第四章齿轮传动基本要求：了解齿轮机构的模型及应用；了解齿廓啮合基本定律，渐开线及其性质、渐开线齿轮能保证定传动比；掌握齿轮各部分名称，渐开线标准齿轮尺寸计算；了解渐开线齿轮啮合过程；掌握渐开线齿轮正确啮合条件；了解渐开线齿轮切齿原理，根切现象及最少齿数齿轮；了解齿轮轮齿失效形式及计算准则，齿轮材料和热处理，齿轮的精度等；掌握直齿圆柱齿轮传动的受力分析、强度计算；了解斜齿圆柱齿轮机构的参数关系；了解直齿圆锥齿轮机构的齿廓曲面、背锥、当量齿数，受力分析；了解蜗杆传动的类型、应用；了解齿轮、蜗杆、蜗轮的构造。

重点：齿轮各部分名称及标准直齿圆柱齿轮的基本尺寸；渐开线齿轮的正确啮合和连续传动条件；轮齿的失效和齿轮材料；直齿圆柱齿轮传动的受力分析、强度计算。

难点: 轮齿的根切现象及最少齿数；直齿圆柱齿轮传动的受力分析、强度计算；斜齿圆柱齿轮机构的参数关系；直齿圆锥齿轮机构的齿廓曲面、当量齿数。

学时：课堂教学：10学时，实验教学：2学时。

教学方法：多媒体结合板书。

第一节 齿轮传动的类型和特点4.1.1齿轮传动的类型4.1.1.1 根据其传动比（i 12=ω1/ω2）是否恒定分1、定传动比（i 12 = 常数）传动的齿轮机构，圆形齿轮机构。

2、变传动比（i 12按一定的规律变化）传动的齿轮机构，非圆形齿轮机构。

4.1.1,2 在定传动比中两啮合齿轮的相对运动是平面运动还是空间运动分 1、平面齿轮机（圆柱齿轮传动）⎧⎧⎪⎪⎨⎪⎪⎪⎪⎩⎨⎪⎪⎪⎪⎩外啮合齿轮传动(图4-1a)直齿圆柱齿轮内啮合齿轮传动(图4-1b)齿轮与齿条传动斜齿圆柱齿轮传动(图4-1c)人字齿轮传动(图4-1d)(a) (b) (c) (d)图4-1 齿轮传动类型2、空间齿轮机构⎧⎧⎪⎪⎨⎪⎪⎪⎪⎩⎨⎪⎪⎪⎪⎩直齿圆锥齿轮传动(图4-2a)圆锥齿轮传动（伞齿轮传动）斜齿圆锥齿轮传动(图4-2b)曲齿圆锥齿轮传动(图4-2c)交错轴齿轮传动（螺旋齿轮传动）(图4-2d)蜗杆传动(图4-2e)(d) (e)图4-2 齿轮传动类型4.1.2齿轮传动的特点 1．优点：①传动比准确； ②传动效率高； ③工作可靠、寿命长； ④结构紧凑； ⑤适用范围广。

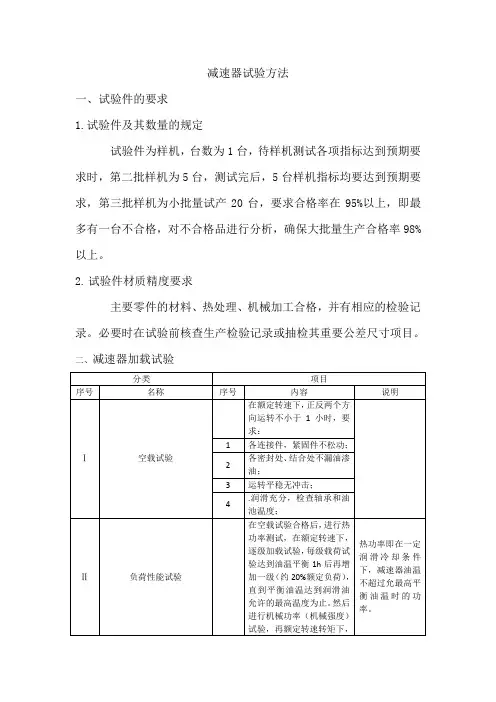

减速器试验方法一、试验件的要求1.试验件及其数量的规定试验件为样机，台数为1台，待样机测试各项指标达到预期要求时，第二批样机为5台，测试完后，5台样机指标均要达到预期要求，第三批样机为小批量试产20台，要求合格率在95%以上，即最多有一台不合格，对不合格品进行分析，确保大批量生产合格率98%以上。

2.试验件材质精度要求主要零件的材料、热处理、机械加工合格，并有相应的检验记录。

必要时在试验前核查生产检验记录或抽检其重要公差尺寸项目。

二、减速器加载试验以上允许工业应用试验代替疲劳寿命试验，但工业应用实际符合必须达到额定负荷，并有准确的日记记录，试验时间不小于3600h。

三、产品质量认证试验产品质量鉴定认证试验按表Ⅰ-Ⅲ各项目进行试验，齿面接触疲劳试验可免做。

四、产品出厂验收试验一般应进行表Ⅰ-Ⅲ各项试验，但负荷性能试验与超载试验允许按实际负荷加载，且负荷试验运转时间允许达到温度平衡为止，不许达到N≥3X106次，批量生产时允许抽样试验，抽样数不小于批量数的10%，如果抽样试验发现不合格品，应再抽试10%，仍有不合格品，应全部试验。

五、测试数据与数据处理1.数据采集试验中采集的数据包括：加载转矩、功率、转速、温度、噪音、震动、齿轮磨损、时间等。

至少没半小时应采集的数据有：输入输出转速、输入输出转矩、功率值、润滑油温度轴承温度、室温（环境温度）。

输入输出转速、输入输出转矩、功率值每次应测试5组，并记录相应的测试时间。

噪音、振动每个负荷档次、每个转速档次测定一次，并记录噪声、振动值及相应的负荷转速与时间。

齿轮磨损、点蚀、胶合、断裂及齿面接触率的变化，一般至少每日观察记录一次，试验正常无损伤、声音无异常，记录时间间隔可较长，反正齿轮出现损伤、声音异常，记录时间应较短。

轴、轴承、箱体再试验中出现异常现象损伤，其种类，润滑油牌号等也应相应记录。

六、减速器传动效率计算减速器总效率=平均输入转矩/平均输出转矩/速比x100%七、试验合格指标1.疲劳寿命试验或工业应用试验合格指标在额定载荷下疲劳寿命试验或工业应用3600h以内的减速器，其合格的指标为：a.齿轮与各部件无断裂损坏。

齿轮齿面接触疲劳特性与寿命预测齿轮是机械传动中常见的零件，对于齿轮的寿命预测与疲劳特性的研究一直是工程学领域的热点问题之一。

本文将围绕着齿轮齿面接触疲劳特性与寿命预测展开讨论，从齿轮材料的选择、接触应力分析、齿面损伤机理以及寿命预测模型等方面进行探究。

齿轮的材料选择是影响其接触疲劳特性和寿命的重要因素之一。

常见的齿轮材料包括钢、铸铁和铝合金等。

在选择材料时，需要考虑到齿轮的工作条件、载荷以及传动效率等因素。

一般来说，高强度的钢具有较好的耐久性和韧性，适用于较高负荷和高速传动系统。

而铸铁和铝合金则相对较轻，适用于较小载荷和低速传动系统。

接触应力分析是研究齿轮齿面疲劳的重要手段之一。

接触应力是指齿轮齿面接触区域所承受的载荷引起的应力。

在实际工作中，接触应力往往是不均匀的，存在着应力集中的情况。

接触应力的大小和分布对齿轮的疲劳寿命起着重要影响。

为了准确地分析接触应力，需要结合有限元分析、疲劳试验以及实际工况数据进行综合研究。

齿面损伤机理是影响齿轮寿命的关键因素之一。

齿轮齿面的损伤形式包括微裂纹、齿面疲劳裂纹以及齿面齿顶磨损等。

其中，微裂纹的形成往往是齿轮寿命的起始阶段。

由于工作条件的复杂性和多变性，微裂纹逐渐扩展并最终导致齿轮的失效。

因此，深入了解和研究齿面损伤机理对于预测齿轮寿命具有重要意义。

基于齿面接触疲劳特性与寿命预测的研究，学者们提出了不同的寿命预测模型。

寿命预测模型的建立是通过实验数据和数学统计方法来获得的。

目前较为常见的预测模型有S-N曲线法、扩展应力法以及有限元法等。

其中，S-N曲线法是最早也是最常用的一种方法，其基本原理是将应力与寿命进行对数线性关系的拟合。

扩展应力法则是根据齿轮齿面接触区域的应力和变形情况，结合内部损伤机制，对齿面疲劳寿命进行预测。

有限元法则通过建立齿轮的数值模型，对接触应力进行详细分析，从而得到齿面疲劳寿命的预测结果。

总之，齿轮齿面接触疲劳特性与寿命预测是机械工程领域中的重要研究方向。

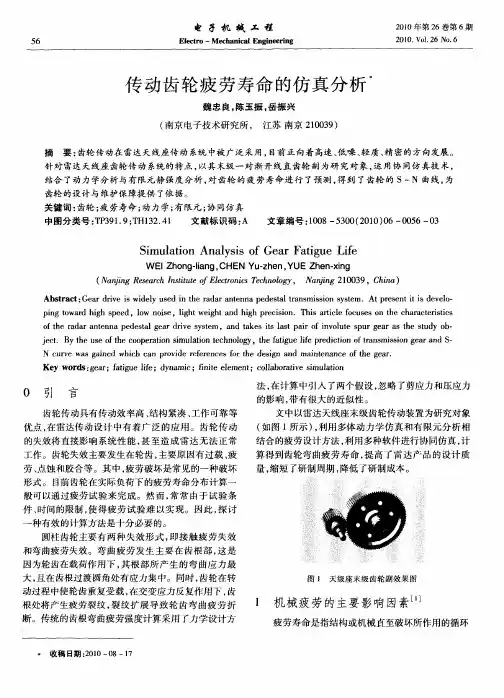

劳、 点蚀和胶合 等 。其 中 ， 劳破坏是 常见 的一种破坏 疲
形式 。 目前齿 轮在实 际负荷下 的疲劳 寿命分 布计算一
般可 以通过疲 劳试 验来 完成 。然 而 ， 常 由 于试 验条 常
件、 时间的限制 ， 使得 疲 劳试 验 难 以实 现 。因此 ， 讨 探
一
种有效 的计算方 法是 十分必要 的。 圆柱齿 轮主要 有 两种 失效 形 式 ， 即接 触 疲 劳失 效
和 弯 曲疲劳 失效 。弯 曲疲 劳发 生 主要 在 齿根 部 ， 是 这
因为轮齿在 载荷作 用下 ， 根 部所 产生 的弯 曲应 力 最 其
大 ， 在齿根 过渡 圆角处 有应力 集 中。同时 ， 且 齿轮在转
Ａｂｓｒ ｔ Ｇｅ ｒ ｄ ｖ ｓｗｉ ｅｙ ｕ ｅ ｎ ｔ ｅ ｒ ｄ ｒａ ｔ ｎ ａｐｅ ｅ ｔ ｌｔａ ｍｉｓｏ ｙ ｔｍ．Ａｔｐ ｅ ｅ ｔｉ ｉ ｅ ｅｏ ｔａｃ ： ａ ｒ ｅ ｉ ｄ ｌ ｓ ｄ ｉ ｈ ａ ａ ｎ ｅ ｎ ｄ ｓａ ｒｎｓ ｓｉ ｎ ｓ ｓｅ ｉ ｒ ｓ ｎ ｔ ｓｄ ｖ ｌ － ｐ ｎ ｏ ｒ ｉｈ ｓ ｅ ｄ，ｌｗ ｏｓ ｉｇ ｔｗａ ｄ ｈ ｇ ｐ ｅ ｏ ｎ ｉｅ，ｌｇ ｔｗｅｇ ｔａ ｄ ｈ ｇ ｒ ｃｓｏ ｉｈ ｉ ｈ ｎ ｉｈ ｐ ｅ ｉｉｎ．Ｔ ｓａｔｃｅ ｆ ｃ ｓ ｓｏ ｈ ｈ ｒ ｃｅ ｓｉ ｓ ｈｉ ｒｉｌ ｏ ｕ ｅ ｎ ｔ ｅ ｃ ａ ａ ｔｒ ｔｃ ｉ
电 子 机 械 工 程
５６
Ｅｌｃ ｒ ｅ ｔ ｏ— Ｍ ｅ ｈ ｃ ａｎｉａ ｃ ｌＥｎｇ ｎ ｅ ｉ ｉ ｅ ｒｎｇ
２１ ０ ０年第 ２ ６卷第 ６期
２ ０． Ｌ ６ Ｎｏ ６ ０１ Ｖ０ ２ ．
传 动齿 轮疲 劳 寿命 的仿 真分 析 Βιβλιοθήκη 魏忠 良 ， 陈玉振 。 岳振 兴

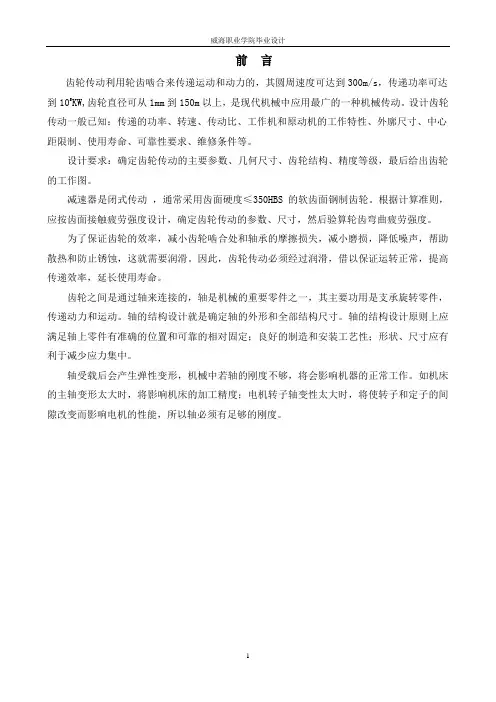

前言
齿轮传动利用轮齿啮合来传递运动和动力的，其圆周速度可达到300m/s，传递功率可达到105KW,齿轮直径可从1mm到150m以上，是现代机械中应用最广的一种机械传动。设计齿轮传动一般已知：传递的功率、转速、传动比、工作机和原动机的工作特性、外廓尺寸、中心距限制、使用寿命、可靠性要求、维修条件等。
2、渗碳淬火：将碳的质量分数为0.15%～0.25%的低碳钢和低碳合金钢，例如20钢，20Cr等，进行渗碳淬火后，齿面硬度可达56～62HRC，齿面接触强度高，而磨性好，而齿心部仍保持较高的韧性，常用于受冲击载荷的重要齿轮传动。通常渗碳淬火后而磨齿。
3、正火：正火热处理能消除内应力、细化晶粒、改善力学性能和切削性能。机械强度要求不高的齿轮可用中碳钢正火热处理。大直径的齿轮可用铸钢正火处理。
我国已制定了齿轮强度计算的标准；GB 3480-1997“渐开线圆柱齿轮承载能力计算方法”及GB 10063-88“通用机械渐开线圆柱齿轮承载能力简化计算方法”以及GB 6413-86“渐开线圆柱齿轮胶合承载能力计算方法”及齿轮胶合承载能力计算方法”可作为齿轮传动承载能力计算依据。
三、齿轮的材料及热处理
齿宽系数φd
齿轮相对于轴承的位置
齿面硬度
软齿面（≤350HBS）
硬齿面（>350HBS）
对称布置
0.8～1.4
0.4～0.9
不对称布置
0.6～1.2
0.3～0.6
悬臂布置
0.3～0.4
0.2～0.25
标准减速器中齿轮的齿宽系数也可表示为φa=b/a,其中a为中心距。对于一般减速器可取φa=0.4。
3、模数的选择：
根据圆柱齿轮的设计方法，标准直齿圆柱齿轮传动设计计算，大致按以下步骤进行。

理论研究
深入研究齿面接触疲劳的机理，建立更为精确的理论模型，为设 计提供更为准确的指导。
新材料与新工艺
探索和开发具有更高强度、耐磨性和耐热性的新材料和加工工艺。
智能化设计
利用人工智能和数值模拟技术，实现齿轮传动的智能化设计和优化。
对实际应用的建议
优化设计
01
在设计阶段充分考虑齿面接触疲劳强度，通过优化几何参数和
03
解决策略与方案
材料选择与处理
选用高强度材料
选择具有高强度和耐磨性的材料， 如合金钢、不锈钢等，以提高齿 面的抗疲劳性能。
材料热处理
通过适当的热处理工艺，如淬火、 回火等，改善材料的硬度和韧性， 增强齿面的耐磨性和抗疲劳性能。
表面强化处理
采用喷丸、碾压、渗碳淬火等表面 强化处理技术，提高齿面的硬度和 抗疲劳性能。
解决设计齿轮传动时齿面 接触疲劳强度不够的问
• 问题概述 • 问题原因分析 • 解决策略与方案 • 案例分析 • 结论与建议
01
问题概述
齿面接触疲劳强度的定义
01
齿面接触疲劳强度是指齿轮在接 触应力作用下抵抗疲劳破坏的能 力。
02
齿面接触疲劳强度取决于齿轮材 料的机械性能、热处理方式、表 面处理、齿轮参数以及工作条件 等因素。
优化设计
改进齿形设计
优化齿形参数，减小应力 集中，改善齿面接触状况， 降低接触疲劳应力。
增加润滑设计
合理设计润滑系统，确保 齿轮在传动过程中得到充 分润滑，减少摩擦和磨损。
优化装配设计
确保齿轮装配精度，减小 装配误差，提高齿轮传动 的平稳性和可靠性。
制造工艺改进
精密加工
质量检测与控制
采用先进的加工设备和工艺，提高齿 轮的加工精度和表面光洁度，减小齿 轮的制造误差。
