齿轮传动效率、输出转矩

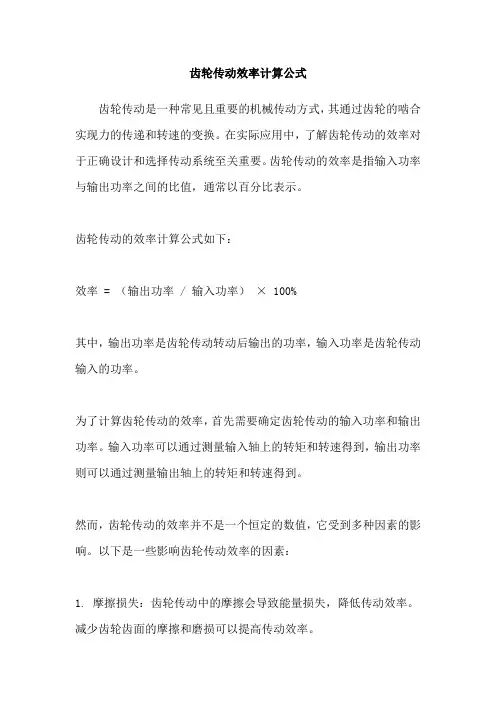

齿轮传动效率计算公式
齿轮传动是一种常见且重要的机械传动方式，其通过齿轮的啮合实现力的传递和转速的变换。

在实际应用中，了解齿轮传动的效率对于正确设计和选择传动系统至关重要。

齿轮传动的效率是指输入功率与输出功率之间的比值，通常以百分比表示。

齿轮传动的效率计算公式如下：
效率 = （输出功率 / 输入功率）× 100%
其中，输出功率是齿轮传动转动后输出的功率，输入功率是齿轮传动输入的功率。

为了计算齿轮传动的效率，首先需要确定齿轮传动的输入功率和输出功率。

输入功率可以通过测量输入轴上的转矩和转速得到，输出功率则可以通过测量输出轴上的转矩和转速得到。

然而，齿轮传动的效率并不是一个恒定的数值，它受到多种因素的影响。

以下是一些影响齿轮传动效率的因素：
1. 摩擦损失：齿轮传动中的摩擦会导致能量损失，降低传动效率。

减少齿轮齿面的摩擦和磨损可以提高传动效率。

2. 轴向载荷：齿轮传动中的轴向载荷会增加齿轮的摩擦和变形，从而降低传动效率。

合理设计轴承和支撑结构可以减小轴向载荷，提高传动效率。

3. 齿轮啮合精度：高精度的齿轮啮合可以减小摩擦和噪声，提高传动效率。

4. 润滑状态：适当的润滑可以减小齿轮的摩擦和磨损，提高传动效率。

总之，了解齿轮传动的效率对于正确选用和设计传动系统至关重要。

通过计算齿轮传动的输入功率和输出功率，并考虑各种影响因素，可以得到准确的传动效率，从而优化机械系统的性能。

实验三带传动及齿轮传动效率实验一、实验目的1、观察带传动弹性滑动与打滑现象；2、了解带的初拉力、带速等参数的改变对带传动能力的影响；3、掌握摆动式电机的转矩、扭矩、转速差及带传动效率的基本测量方法。

4、了解封闭功率流式齿轮试验台的基本原理、特点及测定齿轮传动效率的方法。

5、通过改变载荷，测出不同载荷下的传动效率和功率。

二、实验内容1、测定不同初拉力下实验带的弹性滑动曲线（ε-F曲线）和效率曲线（η-F曲线）。

2、测定齿轮传动效率，输出T1-T9关系曲线及η-T9曲线。

其中：T1为轮系输入扭矩（即电机输出扭矩）；T9为封闭扭矩（即载荷扭矩）；η为齿轮传动效率。

三、实验仪器DCSⅡ型带传动测试系统CLS－II型齿轮传动效率测试系统四、实验原理1、带传动测试系统原理（1）调速和加载主动电机的直流电源由可控硅整流装置供给，转动电位器可改变可控硅控制角，提供给主动电机电枢不同的端电压，以实现无级调节电机转速。

本实验台中设计了粗调和细调两个电位器。

可精确的调节主动电机的转速值。

加载是通过改变发电机激磁电压实现的。

逐个按动实验台操作面上的“加载”按扭（即逐个并上发电机负载电阻），使发电机激磁电压加大，电枢电流增大，随之电磁转矩增大。

由于电动机与发电机产生相反的电磁转矩，发电机的电磁转矩对电动机而言，即为负载转矩。

所以改变发电机的激磁电压，也就实现了负载的改变。

本实验台由两台直流电机组成，左边一台是直流电动机，产生主动转矩，通过皮带，带动右边的直流发电机。

直流发电机的输出电压通过面板的“加载”按键控制电子开关，逐级接通并联的负载电阻（采用电烙铁的内芯电阻），使发电机的输出功率逐级增加，也即改变了皮带传送的功率大小，使主动直流电动机的负载功率逐级增加。

图1直流发电机加载示意图（2）转速测量两台电机的转速，分别由安装在实验台两电机带轮背后环形槽中的红外交电传感器上测出。

带轮上开有光栅槽，由光电传感器将其角位移信号转换为电脉冲输入单片计算机中计数，计算得到两电机的动态转速值，并由实验台上的LED 显示器显示上来也可通过微机接口送往PC机进一步处理。

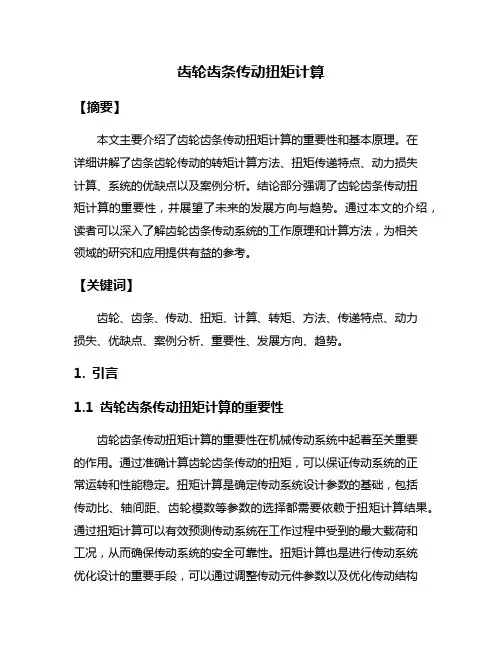

齿轮齿条传动扭矩计算【摘要】本文主要介绍了齿轮齿条传动扭矩计算的重要性和基本原理。

在详细讲解了齿条齿轮传动的转矩计算方法、扭矩传递特点、动力损失计算、系统的优缺点以及案例分析。

结论部分强调了齿轮齿条传动扭矩计算的重要性，并展望了未来的发展方向与趋势。

通过本文的介绍，读者可以深入了解齿轮齿条传动系统的工作原理和计算方法，为相关领域的研究和应用提供有益的参考。

【关键词】齿轮、齿条、传动、扭矩、计算、转矩、方法、传递特点、动力损失、优缺点、案例分析、重要性、发展方向、趋势。

1. 引言1.1 齿轮齿条传动扭矩计算的重要性齿轮齿条传动扭矩计算的重要性在机械传动系统中起着至关重要的作用。

通过准确计算齿轮齿条传动的扭矩，可以保证传动系统的正常运转和性能稳定。

扭矩计算是确定传动系统设计参数的基础，包括传动比、轴间距、齿轮模数等参数的选择都需要依赖于扭矩计算结果。

通过扭矩计算可以有效预测传动系统在工作过程中受到的最大载荷和工况，从而确保传动系统的安全可靠性。

扭矩计算也是进行传动系统优化设计的重要手段，可以通过调整传动元件参数以及优化传动结构来提高传动效率、降低动力损耗。

准确的齿轮齿条传动扭矩计算不仅可以提高传动系统的性能和可靠性，还可以有效降低系统的维护成本和能源消耗。

在实际工程中，对齿轮齿条传动扭矩计算的重视程度直接影响到传动系统的工作效率和稳定性，因此在设计和运行过程中都需要认真对待这一环节。

1.2 齿轮齿条传动的基本原理齿轮齿条传动是一种常用的传动形式，其基本原理主要包括齿轮和齿条两部分。

齿轮是一种带有齿形的机械零件，通过其齿与其他齿轮或齿条的齿配合，实现能量的传递和转换。

齿条则是一种长条状的零件，其上带有一定形状的齿，与齿轮的齿形匹配，可以实现齿轮与齿条之间的传动。

在齿轮齿条传动中，齿轮的作用是将来自动力源的输入转矩转化为输出转矩，并通过与齿条的配合使齿条产生相应的运动。

齿轮的齿数、模数、齿厚等参数的设计对传动系统的性能具有重要影响。

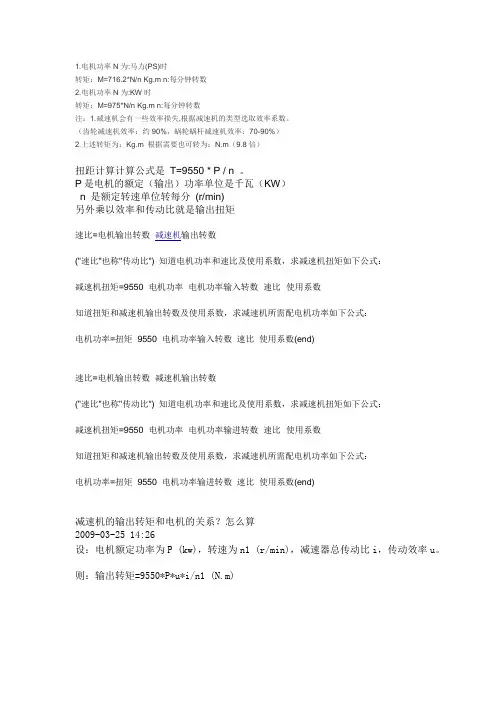

1.电机功率N为:马力(PS)时转矩：M=716.2*N/n Kg.m n:每分钟转数2.电机功率N为:KW时转矩：M=975*N/n Kg.m n:每分钟转数注：1.减速机会有一些效率损失,根据减速机的类型选取效率系数。

（齿轮减速机效率：约90%，蜗轮蜗杆减速机效率：70-90%）2.上述转矩为：Kg.m 根据需要也可转为：N.m（9.8倍）扭距计算计算公式是T=9550 * P / n 。

P是电机的额定（输出）功率单位是千瓦（KW）n 是额定转速单位转每分(r/min)另外乘以效率和传动比就是输出扭矩速比=电机输出转数÷减速机输出转数("速比"也称"传动比") 知道电机功率和速比及使用系数，求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数(end)速比=电机输出转数÷减速机输出转数("速比"也称"传动比") 知道电机功率和速比及使用系数，求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输进转数×速比×使用系数知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输进转数÷速比÷使用系数(end)减速机的输出转矩和电机的关系？怎么算2009-03-25 14:26设：电机额定功率为P (kw)，转速为n1 (r/min)，减速器总传动比i，传动效率u。

则：输出转矩=9550*P*u*i/n1 (N.m)。

传动效率实验一、实验目的：1.把握开式功率流实验台测试齿轮传动效率的方法；2.了解开式功率流实验台的构造、传感器工作原理以及加载器的加载方法；3.了解齿轮传动工作载荷、转速对其效率的阻碍；4.了解振动、噪声和温度的测量方法，以及齿轮传动工作载荷、转速对其的阻碍。

二、实验内容：1．测定齿轮传动的效率并绘制效率曲线；2．测定齿轮传动时的振动、噪声和轴承的温升。

三、实验仪器、设备简介：实验台一：名称线路或示图中符号型号与规格数量实验室编号备注三相交流整流子电动机1型号JZS251—1转速470～14 rpm功率1～31转矩转速传感器2ZJ型额定转矩100N·m转速范畴0～4000 rpm1摆线针轮减速机3型号BW15 速比1:11功率750W1转矩转速传感器4ZJ型额定转矩1000N·m转速范畴0～4000 rpm1磁粉制动器5型号CZ—201实验台二:效率仪6 MTEM－1 1可调直流稳压、稳流电源5,型号DF1701SB/SC输出电压32V 输出电流3A1便携式红外温度计WFHX－68 1声级计HS5660A 1四、实验用详细线路图或其他示意图：图1实验台一简图图2实验台二简图图3转矩传感器工作原理图图4磁粉制动器工作原理示意图五、实验有关原理及原始运算数据，所应用的公式1．实验台的组成实验台一简图如图1 所示, 三相交流整流子电动机1 通过转矩转速传感器2与摆线针轮减速机3的输入轴相连,减速器3的输出轴再通过转矩转速传感器4与磁粉制动器5相连。

转矩转速传感器(2,4)与转矩转速测量仪5 '相配套。

实验台二由电磁调速电动机1通过转矩转速传感器2与三减速器3的输入轴相连, 减速器3的输出轴再通过转矩转速传感器4与磁粉制动器5相连。

转矩转速传感器(2,4)与效率仪6相连。

2. 实验原理交流整流子电动机(或电磁调速电动机)作为运动和动力的输入部分,其转速能够在一定范畴内调整：磁粉制动器作为加载器, 由稳流电源改变激磁电流大小,以获得不同的负载力矩：输入输出的转矩转速可由转矩转速传感器通过转矩转速仪(或效率仪)测得：如此就能够测出不同工况下齿轮箱的传动效率。

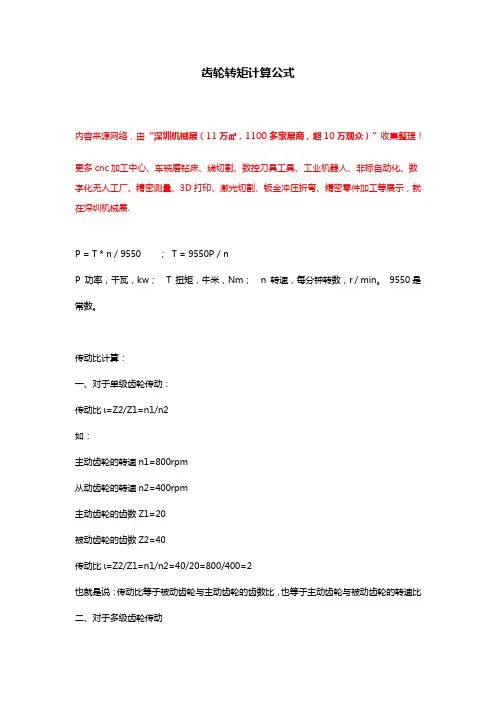

齿轮转矩计算公式
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
P = T * n / 9550 ；T = 9550P / n
P 功率，千瓦，kw；T 扭矩，牛米，Nm；n 转速，每分钟转数，r / min。

9550是常数。

传动比计算：
一、对于单级齿轮传动：
传动比ι=Z2/Z1=n1/n2
如：
主动齿轮的转速n1=800rpm
从动齿轮的转速n2=400rpm
主动齿轮的齿数Z1=20
被动齿轮的齿数Z2=40
传动比ι=Z2/Z1=n1/n2=40/20=800/400=2
也就是说：传动比等于被动齿轮与主动齿轮的齿数比，也等于主动齿轮与被动齿轮的转速比二、对于多级齿轮传动
1、每两轴之间的传动比按照上面的公式计算
2、从第一轴到第n轴的总传动比按照下面公式计算:
总传动比ι=（Z2/Z1）×（Z4/Z3）×(Z6/Z5)……=（n1/n2）×（n3/n4）×(n5/n6)……
有了传动比，扭矩计算就非常简单：
输出扭矩=输入扭矩×传动比。

实验五齿轮传动效率实验一、实验目的1 了解齿轮传动实验台的基本原理及其结构，绘制实验台结构示意图；2 了解并掌握测定齿轮传动效率的方法。

二、实验设备及工作原理1 实验台的结构及组成齿轮传动实验台结构见图5-1。

图中实验台由主机和控制箱两部分组成，主机由两台异步电动机D1、D2，齿轮箱2，光电数字测速盘3，输出转矩测量器4，连轴器5及底座组成。

D1为主动电动机，D2为负载电动机。

图5-1 齿轮传动实验台结构两只电动机分别由一对滚动轴承悬架支撑，并且电动机机壳未被固定，可绕电动机转子轴自由转动，在两台电动机的机壳顶部装有计量秤，秤杆上装有游码和嵌有水平泡的平衡砣，电机底部装有平衡配重块，其目的是为了便于测定两台电动机输出的工作转距。

两台电动机的尾部装有光电式数字测速盘，测速盘上刻有60条沿圆周方向均匀分布的槽，两侧分别装有红外发光管及光敏三极管。

作为直射式红外光电传感器，测速盘每旋转一周，发出60个脉冲信号给计数器，计数器每一秒采样一次来读取计数，分别显示于控制箱上的转速表上，便于实验人员记录。

控制箱上（图5-2）分别装有两台电机输入电压的调压器B1、B2，以及电压表V1、V2，电流表A1、A2，转速表N1、N2、及启动、停止按钮.(注：下标为1的均为主动电机1的相关数据及控制，下标为2的均为从动电机2的相关数据及控制。

具体数据在实验时按控制箱实际标志而定。

)2 实验台基本工作原理两台同型号的异步电动机分别通过三相调压器并联接入电网，他们的电气参数一致。

实验台在设计时已令两台电动机的转向相反，齿轮箱内与主动电动机连接的主动齿轮Z1的齿数大于与从动电机连接的从动齿轮Z2的齿数。

这样当主动电动机工作在其同步转速n1时，从动电机的转速n2因为主动齿轮的齿数Z1大于从动齿轮齿数Z2，而使从动电动机D2的转数n2大于主动电动机D1的同步转数n1，由于两台异步电动机的型号是一样的，所以它们的同步转速是一样的，因此，当n2>n1时(此时n1为两台电动机的同步转速)，从动电动机的实际转速n2是大于其自身的同步转数n1的，从而使从动电动机D2必然产生一个反向输入力矩，从而实现给电动机D1的加载。

机械设计课程设计--设计带式输送机的传动系统目录前言........................................................ - 1 - 1 设计任务................................................... - 2 -1.1 设计题目 .......................................... - 2 -1.2 传动系统参考方案................................... - 2 -1.3 原始数据 .......................................... - 3 -1.4 工作条件 .......................................... - 3 -2 传动系统的总体设计......................................... -3 -2.1 电动机的选择 ...................................... - 3 -2.1.1 选择电动机的类型.......................... - 3 -2.1.2 选择电动机的容量.......................... - 3 -2.1.3 计算传动装置总传动比和分配各级传动比 ...... - 5 -2.1.4 计算传动装置的运动和动力参数.............. - 5 -3 皮带轮传动的设计计算....................................... - 7 -4 齿轮传动的设计计算........................................ - 10 -4.1 选择齿轮材料及精度等级............................ - 10 -4.2 按齿面接触疲劳强度设计............................ - 10 -4.3 主要尺寸计算 ..................................... - 12 -4.4 按齿根弯曲疲劳强度校核............................ - 12 -4.5 齿轮的圆周速度v.................................. - 12 -5 轴及键的设计计算.......................................... - 13 -5.1 选择轴的材料，确定许用应力........................ - 13 -5.2 按扭转强度估算轴径................................ - 13 -5.2 轴承的选择及校核.................................. - 18 -5.3 键的选择计算及校核................................ - 18 -6 联轴器的选择.............................................. - 18 -6.1 计算转矩 ......................................... - 19 -6.2 选择型号及尺寸.................................... - 19 -7 润滑、密封装置的选择...................................... - 19 -7.1 润滑油的选择 ..................................... - 19 -7.2 密封形式 ......................................... - 20 -7.3 箱体主要结构尺寸计算.............................. - 22 - 设计小结..................................................... - 23 - 参考资料..................................................... - 24 -前言机械设计课程设计是课程教学的一重要内容,也是一重要环节,目的有三:1)使学生运用所学,进行一次较为全面综合的设计训练,培养学生的机械设计技能,加深所学知识的理解;2)通过该环节,使学生掌握一般传动装置的设计方法,设计步骤,为后续课程及毕业设计打好基础,做好准备;3)通过该环节教学使学生具有运用标准、规范、手册、图册和查阅相关技术资料的能力，学会编写设计计算说明书，培养学生独立分析问题和解决问题的能力。

齿轮传动效率测试实验报告
本报告旨在评估齿轮传动系统的效率。

为此，实验中采用了一个平行布局的齿轮传动来模拟实际传动系统，并给出了实验结果。

实验设备
实验中使用的主要设备包括：公用电动机、摩擦轮、摩擦仪、激光测速仪、推力传感器、实验摩擦轮、实验摩擦仪等。

测试程序
1. 将实验轴连接到公用电动机，进行转速调节，控制电动机转速在750~1000rpm之间。

2. 启动摩擦轮，根据重量选定合适的摩擦轮负载，并调整摩擦轮负载。

3. 启动摩擦仪，测量摩擦力系数。

4. 连接激光测速仪，测量接收和输出轴的转速。

5. 使用推力传感器测量接收和输出轴的转矩。

6. 根据测量结果，计算出齿轮传动系统的效率。

实验结果
测试齿轮传动系统的效率结果表明，在实验条件下，齿轮传动效率最大达到88.6%，最小达到66.5%。

总结
通过本次实验，我们发现齿轮传动系统在实验条件下效率很高，最大值高达88.6%，最小值为66.5%。

由此可见，为保证传动系统效率达到规定目标，应采用正确的齿轮组合来最大程度地发挥传动系统的能量效率。

德国SEW电机减速机系列说明1、R系列斜齿轮减速电机齿轮传动效率最高达98%,振动小，噪音低实心轴，法兰或地脚安装，可作为多级减速箱的输入级部分输出转速: 0.05 - 1829rpm输出转矩/功率: 50 - 18,000 Nm/ 0.12 - 160 kW机座号: R17/R27/R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R167 2、F系列平行轴斜齿轮减速电机外形简洁、纤细, 空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达98%，低振动，低噪音输出转速: 0.1 - 752 rpm输出转矩/功率: 130 - 18,000 Nm/ 0.12 - 200 kW机座号: F27/F37/F47/F47/F57/F67/F77/F87/F97/F107/F127/F1573、K系列斜齿轮-伞齿轮减速电机三级斜齿轮-锥齿轮输出扭矩大，空心轴或实心轴，法兰、地脚或扭矩臂安装 传动效率最高达98%，体积小、重量轻，低振动，低噪音输出转速: 0.1 - 522 rpm输出转矩/功率: 200 - 50,000 Nm/ 0.12 - 200 kW机座号: K37/K37/K47/K47/K57/K67/K77/K87/K97/K107/K127/F157/K1674、S系列斜齿轮-蜗轮蜗杆减速电机二级斜齿轮-蜗轮蜗杆，空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达93%，体积小、重量轻，低噪音,运行平稳输出转速: 0.1 - 397 rpm输出转矩/功率: 70 - 4,200 Nm/0.12 - 22 kW机座号: S37/S47/S57/S67/S77/S875、W系列SPIROPLAN螺旋面伞齿轮减速电机单级平面螺旋齿轮传动，结构特别紧凑，齿轮免维护，终身润滑输出转速: 8 - 329 rpm输出转矩/功率: 40 - 70Nm/0.12 – 1.1 kW机座号: W10/W20/W30VARIBLOC和VARIMOT机械无级调速减速电机。

减速机输出扭矩的计算
1.电机功率N为：马力（PS）时
转矩：M=71602*N/n Kg.m n：每分钟转数
2.电机功率N为：KW时
转矩：M=975*N/n Kg.m n：每分钟转数
注：1.减速机会有一些效率损失，根据减速机的类型选取效率系数。

(齿轮减速机效率：约90%,涡轮蜗杆减速机效率：70-90%)
2. 上述转矩为：kg.m根据需要也可转为：N.m（9.8倍）
扭矩计算公式是T=9550*P/n
P是电机的额定（输出）功率单位是千瓦（KW）
n是额定转速单位转每分钟（r/min）
另外乘以效率和传动比就是输出扭矩
速比=电机输出转速÷减速机输出转数
（“速比”也称“传动比”）知道电机功率和速比及使用系数，求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转速×速比×使用系数
知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：
电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数（end）
减速机的输出扭矩和电机的关系？怎么算
设：电机额定功率为P(kw)，转速为n1（r/min），减速器总传动比i，传动效率u。

则：输出转矩=9550*P*u*i/n1 （N.m）。

机械效率的所有公式机械效率的所有公式机械效率是指机械传动的能力所表现出来的能量转换效率。

在机械设计中，可以根据机械结构的物理参数和机械能量的基本定律，通过一些数学公式来计算机械效率。

本文将结合机械的不同类别，为读者详细介绍机械效率的所有公式。

1. 简单机械效率的公式简单机械包括杠杆、滑轮、斜面等，它们的效率计算相对容易。

其中，杠杆的效率公式为：机械效率 = 输出力 / 输入力；滑轮的效率公式为：机械效率 = （输出功率 / 输入功率）× 100%；斜面的效率公式为：机械效率 = 无效功率 / 输入功率× 100%。

2. 齿轮效率公式在齿轮传动中，效率是根据传动比和齿轮的几何参数计算的。

齿轮传动的效率与齿轮模数、法向模数、齿数比、轴距等有关。

齿轮效率公式为：机械效率 = 输出转矩×输出角速度 / 输入转矩×输入角速度×100%。

3. 带传动效率公式带传动在工业生产中使用广泛，带传动的效率不仅与带轮和带的材质有关，还与它们的尺寸和张力有关。

带传动效率可通过以下公式计算：机械效率 = 功率输出 / 功率输入× 100%。

4. 液压机效率公式液压机常用于工程机械和农业机械上，其效率公式与压力、流量、油液的粘度有关。

液压机效率公式为：机械效率 = 实际输出功率 / 输入电功率× 100%。

5. 机械工具效率公式机械工具效率公式与它的旋转速度、切削力、材料硬度和刃口质量等参数相关。

通常，机械工具效率公式可以使用以下公式计算：机械效率 = 实际切削功 / 理论切削功× 100%。

总体来看，以上五类机械效率计算公式是比较常见的。

在实际工程应用中，要根据不同的机械结构和能量变换规律来确定机械效率的具体公式。

只有通过合理的机械设计和能量优化，才能提高机械效率，减少能源消耗，进而实现可持续发展。

电机转矩与齿轮传动比关系
电机转矩与齿轮传动比关系
电机转矩是指一种机械运动的能量，它可以用来衡量一个电动机在重载情况下的输出功率。

当电机轴承受工作时，它会产生一定的转矩，从而造成旋转电机轴的动力，使其实现持续和平稳的运动。

可以说，电机转矩对于电机的效率和运行稳定性有着重要的意义。

在电机与齿轮传动系统的应用中，电机转矩是最重要的参数之一。

电矩是由电机驱动的机械力的大小而定，电机转矩值越大，调速越准确，机械系统运行的稳定性和精度也就越好。

由此，电机的转矩性能也就成为了选择电机的重要参数之一，常被用于计算齿轮传动比。

齿轮传动比是指齿轮传动系统中每个阶段输出速率与输入速率的比例。

其中，电机的转矩是齿轮传动比计算的一个重要参数。

电机转矩越大，齿轮传动比就越高，也就说该电机具有更强的动力输出性能。

要想计算齿轮传动比，首先需要确定电机的转矩，通常情况下，电机转矩的大小受到电源电压的影响。

电压变化会直接影响所驱动的马达转矩，从而影响其传动比。

因此，在计算齿轮传动比之前，必须先确定电机的转矩，该转矩要满足电机的设计要求及该传动系统的工作要求，以保证良好的传动比精度。

减速器设计知识点减速器是一种机械传动装置，用于改变输入轴的转速和输出轴的扭矩。

在实际应用中，减速器广泛用于工业生产、交通运输、能源勘探等领域。

本文将介绍减速器设计的基本知识点，包括减速比、齿轮传动、选用齿轮材料和减速器的布局等内容。

1. 减速比减速比是减速器设计中最基本的参数之一，表示输入轴的转速与输出轴的转速之间的比值。

常见的减速比有单级减速、多级减速和行星齿轮减速等。

减速比的选择需要考虑系统的需求，如所需输出转矩、工作环境和运行平稳性等因素。

2. 齿轮传动齿轮传动是减速器设计中常用的传动方式之一。

通过齿轮的咬合来实现输入轴的转速和输出轴的扭矩转换。

齿轮的设计需要考虑齿形、齿距、模数等参数，以满足减速器的运行要求。

另外，齿轮传动中还要注意齿轮啮合的精度和润滑等问题，以确保传动的平稳运行。

3. 选用齿轮材料齿轮材料的选择对减速器的性能和寿命影响很大。

常见的齿轮材料有铸铁、钢和塑料等。

不同材料的齿轮具有不同的特点，如铸铁齿轮具有良好的耐磨性和强度，适用于高载荷的应用；而塑料齿轮则具有减振、减噪和自润滑等优点，适用于低噪声要求的场合。

选材时需要综合考虑载荷、转速、工作环境等因素。

4. 减速器的布局减速器的布局包括输入轴、输出轴和齿轮传动的排列方式。

常见的布局有平行轴、垂直轴和斜齿轮减速器等。

平行轴减速器适用于输入轴和输出轴平行的情况，可实现较大的减速比；垂直轴减速器适用于输入轴和输出轴垂直的情况，可实现输入轴和输出轴的空间分隔；斜齿轮减速器适用于输入轴和输出轴不在同一平面的情况，可实现输入轴与输出轴的交叉传动。

5. 其他设计考虑因素除了上述知识点外，减速器设计还需要考虑其他因素。

例如，减速器的传动效率、噪声和振动控制、温升和冷却等。

传动效率是减速器输出扭矩与输入扭矩之比，高效率的传动可以提高能源利用率；噪声和振动控制是减速器设计中的重要问题，需要采取合适的设计措施减少噪声和振动的产生；温升和冷却则是减速器正常运行所需关注的问题，需要考虑合适的冷却装置和材料选用。

实验四齿轮传动效率测试实验一、实验目的齿轮传动效率测试实验是利用齿轮传动实验台的传感器技术，微机测控技术等先进测试方法测试齿轮传动效率的智能化实验。

1．测定齿轮传动效率与转速和载荷的关系；2．掌握转矩、转速、功率、效率的测量方法。

二、实验设备CXZ—II齿轮传动实验台。

三、实验设备的结构及工作原理齿轮传动效率测试实验台如图1所示：图1 齿轮传动实验台结构简图1．底座；2．电机；3．轴承支架；4．齿轮减速器；5．联轴器；6．磁粉制动器；实验台的动力来自一台直流调速电机2，电机的转轴由一对固定在底座1上的轴承支架3托起，因而电机的定子连同外壳可以绕转轴摆动。

转子的轴头通过联轴器5与齿轮减速器4的输入轴相连，直接驱动输入轴转动。

电机机壳上装有测矩杠杆，通过输入测矩传感器，可测出电机工作时的输出转矩(即齿轮减速器的输入转矩)。

被测齿轮减速器4的箱体固定在实验台底座上，传动比i=5，其动力输出轴上装有磁粉制动器6，改变制动器输入电流的大小即改变负载制动力矩的大小。

实验台面板(如图3)上装有电机转速调节旋钮以及液晶显示屏，可显示转速和加载等，电机转速、输入及输出力矩等信号通过单片机数据采集系统输入上位机数据处理后即可显示并打印出实验结果和曲线。

实验台电器控制键操作面板布置如图3示。

图3 电器控制操作面板面板布置及操作按序号说明如下：1——加载负荷电流表；2——电源开关；3——液晶显示屏；4——电机速度调节；5——操作按键区。

本实验台配有专用的实验软件，可安装在计算机上，将软件安装好后，从开始里可以找到该软件的图标，点击该可执行文件就会进入齿轮效率检测实验台主界面。

打开软件后，软件界面如下：图2 齿轮效率检测实验台主界面操作说明：A 、实测窗体有“文件（F ）”、“实验项目（P ）”、“负载控制（D ）”、“操作（O ）”、“工具（T ）”、“实验分析（A ）”和“帮助（H ）”菜单。

（1）“文件（F ）”下有“新建、打开、保存、另存为图片、打印、退出”六个子菜单，它们分别有“新建一个文件、打开一个已保存文件保存实验数据为检测软件格式。

单级齿轮减速器传动效率解释说明1. 引言1.1 概述单级齿轮减速器作为一种常用的传动装置，在工业生产中起着至关重要的作用。

其主要功能是将高速、低扭矩的电机输出转换为低速、大扭矩的输出端，以满足不同工况下的运行需求。

因此，理解和掌握单级齿轮减速器传动效率的影响因素以及测量方法对于优化设计和提高传动效率具有重要意义。

1.2 文章结构本文将围绕单级齿轮减速器传动效率展开深入研究。

首先介绍定义与原理部分，阐述了单级齿轮减速器传动效率的基本概念和工作原理。

在影响因素部分，详细说明了影响传动效率的各个方面因素，并进行了分类和解析。

接着，我们将对测量方法进行介绍，主要包括实验设备和步骤，并给出数据收集与处理方法。

实验研究与数据分析部分则根据所获得的实验数据进行结果分析和讨论，进一步探究传动效率在不同条件下的变化规律。

最后，在结果与讨论部分，我们比较了不同工况下的传动效率，并提出了提升传动效率的方法和措施。

文章以结论与展望作为结束，总结主要研究结论并展望未来的研究方向。

1.3 目的本文的目的在于深入了解单级齿轮减速器传动效率及其影响因素，并通过实验研究和数据分析，揭示传动效率在不同工况下的变化规律。

同时，我们希望通过研究结果提供有效的方法和措施来提高单级齿轮减速器传动效率，从而满足工业生产对于能源消耗和节约成本的要求。

2. 单级齿轮减速器传动效率：2.1 定义与原理：单级齿轮减速器传动效率是指在单级齿轮减速装置中，输入转矩到输出转矩之间的能量传递比例。

传动效率通常用百分比表示，表示为输出功率与输入功率之比乘以100。

单级齿轮减速器的工作原理是通过两个或多个啮合的齿轮将输入转速降低，并同时提高了输出扭矩。

在传动过程中，由于摩擦、材料损耗和机械结构等原因，会导致能量损失，从而影响到传动效率。

2.2 影响因素：单级齿轮减速器传动效率受到多种因素的影响。

其中一些主要影响因素包括：- 齿轮材料和质量：不同材料的齿轮具有不同的摩擦特性和强度。

齿轮输出转矩的计算公式齿轮是一种常用的传动装置，通过齿轮的啮合来实现转动的传递。

在工程中，齿轮的输出转矩是一个重要的参数，它直接影响着齿轮传动系统的工作性能。

在本文中，我们将介绍齿轮输出转矩的计算公式，以便工程师和技术人员能够更好地理解和应用齿轮传动系统。

齿轮输出转矩的计算公式可以通过以下步骤推导得到。

首先，我们需要了解齿轮传动的基本原理。

齿轮传动是利用齿轮的啮合来传递动力的一种机械传动方式。

在齿轮传动中，输入齿轮和输出齿轮之间存在一定的传动比，这个传动比可以用来计算齿轮输出转矩。

齿轮的传动比可以用以下公式表示：$$。

i = \frac{n_1}{n_2}。

$$。

其中，i表示传动比，n1表示输入齿轮的转速，n2表示输出齿轮的转速。

通过这个公式，我们可以得到齿轮传动的传动比，从而可以计算出齿轮输出转矩。

齿轮输出转矩的计算公式可以用以下公式表示：$$。

T_2 = T_1 \times i。

$$。

其中，T1表示输入齿轮的转矩，T2表示输出齿轮的转矩，i表示传动比。

通过这个公式，我们可以根据输入齿轮的转矩和传动比来计算出输出齿轮的转矩。

这个公式是齿轮传动中非常重要的一个计算公式，它可以帮助工程师和技术人员更好地设计和分析齿轮传动系统。

在实际工程中，齿轮输出转矩的计算是一个非常重要的工作。

工程师和技术人员需要根据实际的工程需求来计算齿轮输出转矩，从而确保齿轮传动系统的正常工作。

在进行齿轮输出转矩的计算时，需要考虑多种因素，包括输入齿轮的转矩、传动比、齿轮的啮合方式等。

只有综合考虑这些因素，才能够得到准确的齿轮输出转矩。

除了上述的基本计算公式外，工程师和技术人员在进行齿轮输出转矩的计算时，还需要考虑一些其他因素。

例如，齿轮传动系统的效率、齿轮的材料和制造工艺等因素都会对齿轮输出转矩产生影响。

因此，在进行齿轮输出转矩的计算时，需要全面考虑这些因素，以确保计算结果的准确性和可靠性。

在实际工程中，齿轮输出转矩的计算通常是通过计算机辅助设计（CAD）软件来完成的。

电机与齿轮的传动计算公式在工程领域中，电机与齿轮的传动系统被广泛应用于各种机械设备中，它能够将电机的旋转运动转换为齿轮的旋转运动，从而实现对机械设备的驱动和控制。

在设计和应用电机与齿轮传动系统时，需要对其进行精确的计算和分析，以确保系统的稳定性和可靠性。

本文将介绍电机与齿轮传动系统的计算公式及其应用。

1. 齿轮传动的基本原理。

齿轮传动是一种通过齿轮的啮合来传递动力和运动的机械传动系统。

它由两个或多个齿轮组成，通过齿轮的啮合来实现动力的传递和速度的变换。

齿轮传动系统具有传动比稳定、传动效率高、传动精度高等优点，因此在各种机械设备中得到广泛应用。

2. 电机与齿轮传动系统的计算公式。

在设计和应用电机与齿轮传动系统时，需要对其进行精确的计算和分析，以确保系统的稳定性和可靠性。

以下是电机与齿轮传动系统常用的计算公式：（1）齿轮传动的传动比计算公式。

齿轮传动的传动比是指输入轴与输出轴的转速之比，通常用符号i表示。

齿轮传动的传动比与齿轮的齿数有关，其计算公式如下：i = (Z2 / Z1) (N1 / N2)。

其中，Z1为输入齿轮的齿数，Z2为输出齿轮的齿数，N1为输入轴的转速，N2为输出轴的转速。

根据传动比的计算公式，可以确定输入轴和输出轴的转速之间的关系，从而实现对电机与齿轮传动系统的设计和控制。

（2）齿轮传动的传动效率计算公式。

齿轮传动的传动效率是指输入功率与输出功率之比，通常用符号η表示。

齿轮传动的传动效率与齿轮的啮合条件、齿轮的制造精度、齿轮的润滑状态等因素有关，其计算公式如下：η = (Pout / Pin) 100%。

其中，Pout为输出功率，Pin为输入功率。

根据传动效率的计算公式，可以确定齿轮传动系统的传动效率，从而评估系统的能量损失和传动效果。

（3）电机与齿轮传动系统的扭矩计算公式。

电机与齿轮传动系统的扭矩是指在齿轮传动过程中所产生的转矩，通常用符号T表示。

电机与齿轮传动系统的扭矩与输入轴的扭矩、齿轮的模数、齿轮的齿数等因素有关，其计算公式如下：T = (9550 P) / (N η)。
