齿轮传动效率计算公式
齿轮传动是一种常见且重要的机械传动方式,其通过齿轮的啮合实现力的传递和转速的变换。
在实际应用中,了解齿轮传动的效率对于正确设计和选择传动系统至关重要。
齿轮传动的效率是指输入功率与输出功率之间的比值,通常以百分比表示。
齿轮传动的效率计算公式如下:
效率 = (输出功率 / 输入功率)× 100%
其中,输出功率是齿轮传动转动后输出的功率,输入功率是齿轮传动输入的功率。
为了计算齿轮传动的效率,首先需要确定齿轮传动的输入功率和输出功率。
输入功率可以通过测量输入轴上的转矩和转速得到,输出功率则可以通过测量输出轴上的转矩和转速得到。
然而,齿轮传动的效率并不是一个恒定的数值,它受到多种因素的影响。
以下是一些影响齿轮传动效率的因素:
1. 摩擦损失:齿轮传动中的摩擦会导致能量损失,降低传动效率。
减少齿轮齿面的摩擦和磨损可以提高传动效率。
2. 轴向载荷:齿轮传动中的轴向载荷会增加齿轮的摩擦和变形,从而降低传动效率。
合理设计轴承和支撑结构可以减小轴向载荷,提高传动效率。
3. 齿轮啮合精度:高精度的齿轮啮合可以减小摩擦和噪声,提高传动效率。
4. 润滑状态:适当的润滑可以减小齿轮的摩擦和磨损,提高传动效率。
总之,了解齿轮传动的效率对于正确选用和设计传动系统至关重要。
通过计算齿轮传动的输入功率和输出功率,并考虑各种影响因素,可以得到准确的传动效率,从而优化机械系统的性能。

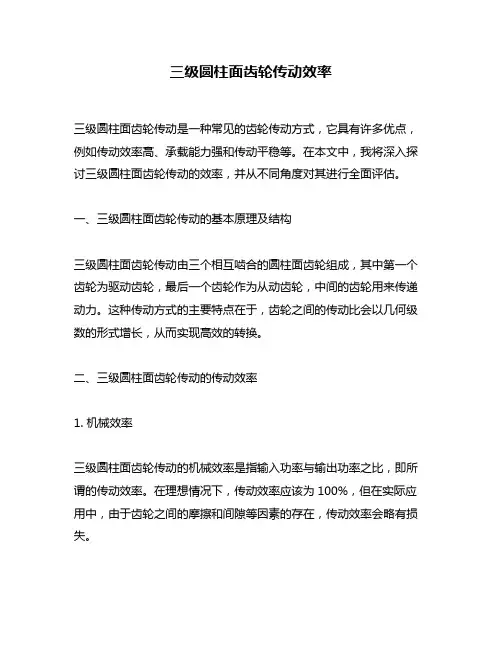

三级圆柱面齿轮传动效率三级圆柱面齿轮传动是一种常见的齿轮传动方式,它具有许多优点,例如传动效率高、承载能力强和传动平稳等。
在本文中,我将深入探讨三级圆柱面齿轮传动的效率,并从不同角度对其进行全面评估。
一、三级圆柱面齿轮传动的基本原理及结构三级圆柱面齿轮传动由三个相互啮合的圆柱面齿轮组成,其中第一个齿轮为驱动齿轮,最后一个齿轮作为从动齿轮,中间的齿轮用来传递动力。
这种传动方式的主要特点在于,齿轮之间的传动比会以几何级数的形式增长,从而实现高效的转换。
二、三级圆柱面齿轮传动的传动效率1. 机械效率三级圆柱面齿轮传动的机械效率是指输入功率与输出功率之比,即所谓的传动效率。
在理想情况下,传动效率应该为100%,但在实际应用中,由于齿轮之间的摩擦和间隙等因素的存在,传动效率会略有损失。
2. 耦合效率耦合效率是指齿轮之间传递动力时所发生的能量损失情况。
该损失主要来自于齿轮的啮合过程中产生的摩擦热、齿面间隙以及齿轮的变形等因素。
为了提高耦合效率,可以采取一些措施,如提高齿轮的精度、减小齿面间隙等。
3. 综合效率综合效率是指三级圆柱面齿轮传动的总体效率,包括机械效率和耦合效率。
在实际应用中,综合效率往往会受到诸多因素的影响,例如传动装置的设计、材料的选择、润滑状况以及工作环境等。
如何在实际应用中提高综合效率,是一项重要的研究课题。
三、三级圆柱面齿轮传动效率影响因素1. 齿轮的精度齿轮的精度是影响传动效率的重要因素之一。
高精度的齿轮具有更好的啮合性能和更低的摩擦损失,能够提高传动效率。
在设计和制造三级圆柱面齿轮传动时,应该注重提高齿轮的精度,以获得更高的传动效率。
2. 齿面润滑齿轮传动在运行过程中会产生大量的摩擦热,为了减小摩擦损失和热量积聚,必须保证齿面的良好润滑。
合适的齿面润滑剂能够减少摩擦系数,提高传动效率。
在设计和运行三级圆柱面齿轮传动时,应该充分考虑齿面的润滑情况。
3. 齿数和啮合角齿数和啮合角是影响传动效率的重要参数。

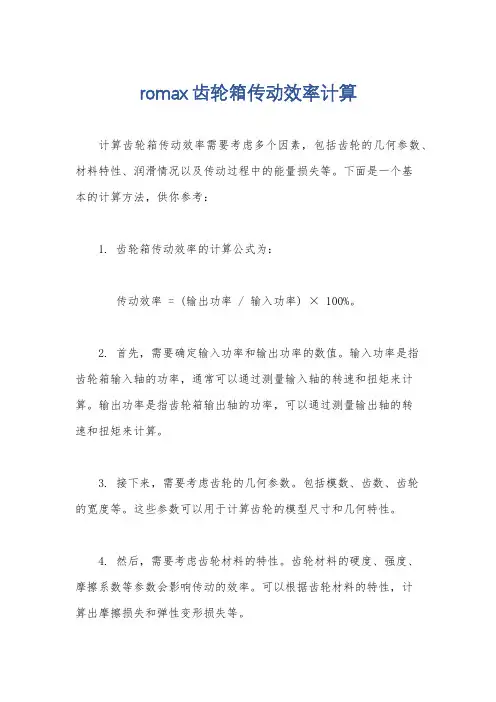

romax齿轮箱传动效率计算
计算齿轮箱传动效率需要考虑多个因素,包括齿轮的几何参数、材料特性、润滑情况以及传动过程中的能量损失等。
下面是一个基
本的计算方法,供你参考:
1. 齿轮箱传动效率的计算公式为:
传动效率 = (输出功率 / 输入功率) × 100%。
2. 首先,需要确定输入功率和输出功率的数值。
输入功率是指
齿轮箱输入轴的功率,通常可以通过测量输入轴的转速和扭矩来计算。
输出功率是指齿轮箱输出轴的功率,可以通过测量输出轴的转
速和扭矩来计算。
3. 接下来,需要考虑齿轮的几何参数。
包括模数、齿数、齿轮
的宽度等。
这些参数可以用于计算齿轮的模型尺寸和几何特性。
4. 然后,需要考虑齿轮材料的特性。
齿轮材料的硬度、强度、
摩擦系数等参数会影响传动的效率。
可以根据齿轮材料的特性,计
算出摩擦损失和弹性变形损失等。
5. 此外,润滑情况也会对传动效率产生影响。
润滑油的粘度、
温度和润滑方式等因素都需要考虑进去。
润滑不良会导致摩擦增加,从而降低传动效率。
6. 最后,还需要考虑其他能量损失,如轴承摩擦损失、密封损
失等。
这些损失可以通过经验公式或实验测量得到。
综上所述,齿轮箱传动效率的计算是一个复杂的过程,需要综
合考虑多个因素。
以上提供的是一个基本的计算方法,具体的计算
过程需要根据具体的齿轮箱参数和工况来确定。
齿轮齿条的传动效率介绍齿轮齿条传动是机械行业中常用的一种传动方式,它利用齿轮和齿条的相互作用来实现动力的传递。
这种传动方式具有传递效率高、传动精度高等优点,广泛应用于各种机械设备中。
传动原理齿轮齿条传动的原理是利用齿轮与齿条之间的啮合来实现动力的传递。
齿轮通过齿与齿的啮合将动力传递到齿条上,从而实现齿条的运动。
齿轮齿条传动可以实现方向的改变,同时也可以实现速度的变换。
传动效率的计算传动效率是衡量齿轮齿条传动质量的重要指标,它表示实际传动功率与理论传动功率之间的比值。
传动效率的计算可以通过以下公式得出:传动效率 = (实际传动功率 / 输入功率) × 100%其中,实际传动功率指的是齿轮齿条传动中实际输出的功率,输入功率指的是齿轮齿条传动中输入的功率。
影响传动效率的因素齿轮齿条传动效率受到多种因素的影响,主要包括以下几个方面:齿轮的材质和制造工艺齿轮的材质和制造工艺对传动效率有重要影响。
一般来说,材质硬度高、齿面光洁度好的齿轮传动效率较高。
同时,制造工艺的精度也会影响传动效率,精度越高传动效率越高。
齿轮的啮合方式齿轮有不同的啮合方式,包括直齿、斜齿、渐开线等。
不同的啮合方式对传动效率有不同的影响。
一般来说,渐开线齿轮传动效率较高。
齿条的材质和几何形状齿条的材质和几何形状也会影响传动效率。
齿条材质的硬度和表面光洁度会影响传动的摩擦损失,几何形状的设计则会影响传动的接触面积。
传动装置的润滑与密封传动装置的润滑和密封状况对传动效率也有一定的影响。
良好的润滑和密封能减小传动中的摩擦损失,提高传动效率。
优化传动效率的方法为了提高齿轮齿条传动效率,可以采取以下几种优化方法:优化齿轮的制造工艺通过提高齿轮的制造工艺,包括加工精度、表面光洁度等方面的提高,可以降低齿轮传动中的摩擦损失,提高传动效率。
选择合适的齿轮啮合方式不同的齿轮啮合方式对传动效率有不同的影响。
在实际应用中,可以根据传动的具体要求选择合适的啮合方式,以提高传动效率。
实验三带传动及齿轮传动效率实验一、实验目的1、观察带传动弹性滑动与打滑现象;2、了解带的初拉力、带速等参数的改变对带传动能力的影响;3、掌握摆动式电机的转矩、扭矩、转速差及带传动效率的基本测量方法。
4、了解封闭功率流式齿轮试验台的基本原理、特点及测定齿轮传动效率的方法。
5、通过改变载荷,测出不同载荷下的传动效率和功率。
二、实验内容1、测定不同初拉力下实验带的弹性滑动曲线(ε-F曲线)和效率曲线(η-F曲线)。
2、测定齿轮传动效率,输出T1-T9关系曲线及η-T9曲线。
其中:T1为轮系输入扭矩(即电机输出扭矩);T9为封闭扭矩(即载荷扭矩);η为齿轮传动效率。
三、实验仪器DCSⅡ型带传动测试系统CLS-II型齿轮传动效率测试系统四、实验原理1、带传动测试系统原理(1)调速和加载主动电机的直流电源由可控硅整流装置供给,转动电位器可改变可控硅控制角,提供给主动电机电枢不同的端电压,以实现无级调节电机转速。
本实验台中设计了粗调和细调两个电位器。
可精确的调节主动电机的转速值。
加载是通过改变发电机激磁电压实现的。
逐个按动实验台操作面上的“加载”按扭(即逐个并上发电机负载电阻),使发电机激磁电压加大,电枢电流增大,随之电磁转矩增大。
由于电动机与发电机产生相反的电磁转矩,发电机的电磁转矩对电动机而言,即为负载转矩。
所以改变发电机的激磁电压,也就实现了负载的改变。
本实验台由两台直流电机组成,左边一台是直流电动机,产生主动转矩,通过皮带,带动右边的直流发电机。
直流发电机的输出电压通过面板的“加载”按键控制电子开关,逐级接通并联的负载电阻(采用电烙铁的内芯电阻),使发电机的输出功率逐级增加,也即改变了皮带传送的功率大小,使主动直流电动机的负载功率逐级增加。
图1直流发电机加载示意图(2)转速测量两台电机的转速,分别由安装在实验台两电机带轮背后环形槽中的红外交电传感器上测出。
带轮上开有光栅槽,由光电传感器将其角位移信号转换为电脉冲输入单片计算机中计数,计算得到两电机的动态转速值,并由实验台上的LED 显示器显示上来也可通过微机接口送往PC机进一步处理。
链轮齿轮传动效率计算公式传动效率是评价传动装置性能的重要指标之一,对于链轮齿轮传动而言,其效率计算公式是非常重要的。
本文将介绍链轮齿轮传动效率的计算公式,并对其影响因素进行分析。
链轮齿轮传动效率计算公式如下:η = (1 (q1 + q2 + q3)) × 100%。
其中,η为传动效率,q1为链条弯曲损失系数,q2为链轮齿间摩擦损失系数,q3为齿轮啮合损失系数。
首先,我们来看一下链条弯曲损失系数q1的计算。
链条在传动过程中会发生弯曲,从而产生能量损失。
链条弯曲损失系数q1的计算公式为:q1 = (1 e^(-0.25μθ)) / (0.25μθ)。
其中,μ为链条材料的摩擦系数,θ为链条的弯曲角度。
其次,链轮齿间摩擦损失系数q2的计算。
链轮齿间摩擦损失是由于链条与链轮齿间的摩擦而产生的能量损失。
q2的计算公式为:q2 = (1 e^(-0.25μθ)) / (0.25μθ)。
其中,μ为链条材料的摩擦系数,θ为链轮齿间的摩擦角度。
最后,齿轮啮合损失系数q3的计算。
齿轮啮合损失是由于齿轮啮合时产生的摩擦而产生的能量损失。
q3的计算公式为:q3 = (1 e^(-0.25μθ)) / (0.25μθ)。
其中,μ为齿轮材料的摩擦系数,θ为齿轮啮合的摩擦角度。
通过以上公式,我们可以得到链轮齿轮传动的效率。
但需要注意的是,以上公式中的摩擦系数和摩擦角度需要通过实验或者理论计算得到。
同时,传动效率的计算还需要考虑传动装置的工作条件、工作环境、工作温度等因素。
因此,在实际应用中,需要根据具体情况进行修正和调整。
除了以上的计算公式,传动效率还受到一些其他因素的影响,如链条的张紧程度、链轮齿轮的制造精度、润滑情况等。
这些因素都会对传动效率产生影响,因此在实际应用中需要综合考虑这些因素。
在实际工程中,传动效率的计算对于传动装置的设计和选择非常重要。
传动效率的高低直接影响到传动装置的性能和能源消耗。
因此,在设计和选择传动装置时,需要充分考虑传动效率,选择合适的传动方式和参数,以提高传动效率,降低能源消耗。
1实验二 齿轮传动效率测试实验指导书一.实验目的一.实验目的1.了解机械传动效率测试的意义,内容和方法。
.了解机械传动效率测试的意义,内容和方法。
2.了解封闭功率流式齿轮试验台的基本结构、特点及测定齿轮传动效率的方法。
法。
3.通过改变载荷,测出不同载荷下的传动效率和功率。
输出 — 关系曲线及η— 曲线。
其中 为轮系输入扭矩为轮系输入扭矩((即电机输出扭矩即电机输出扭矩)), 为封闭扭矩(也即载荷扭矩也即载荷扭矩 ) ),η为齿轮传动效率。
为齿轮传动效率。
二.实验原理二.实验原理齿轮试验台为小型台式封闭功率流式齿轮试验台齿轮试验台为小型台式封闭功率流式齿轮试验台,,采用悬挂式齿轮箱不停机加载方式加载方式,,加载方便、操作简单安全、耗能少。
在数据处理方面加载方便、操作简单安全、耗能少。
在数据处理方面,,既可直接用抄录数据手工计算方法数据手工计算方法,,也可以和计算机接口组成具有数据采集处理也可以和计算机接口组成具有数据采集处理,,结果曲线显示结果曲线显示,,信息储存、打印输出等多种功能的自动化处理系统。
该系统具有重量轻、信息储存、打印输出等多种功能的自动化处理系统。
该系统具有重量轻、机电一机电一体化相结合等特点。
体化相结合等特点。
1.1.实验系统组成实验系统组成实验系统组成图 1 实验系统框图实验系统框图实验系统框图 2.2.实验台结构实验台结构实验台结构试验台的结构示意图如图2所示,由定轴齿轮副、悬挂齿轮箱、扭力轴、双万向连轴器等组成一个封闭机械系统。
万向连轴器等组成一个封闭机械系统。
图 2齿轮实验台结构简图齿轮实验台结构简图1.1.悬挂电机悬挂电机悬挂电机 2 . 2 .转矩传感器转矩传感器 3. 3.浮动连轴器浮动连轴器 4. 4.霍耳传感器霍耳传感器 5. 5.定轴齿轮副定轴齿轮副 6.6.刚性连轴器刚性连轴器刚性连轴器 7. 7.悬挂齿轮箱悬挂齿轮箱 8. 8.砝码砝码 9. 9.悬挂齿轮副悬挂齿轮副 10. 10.扭力轴扭力轴 11. 11.万向连轴器连轴器 12. 12.永久磁钢永久磁钢电机采用外壳悬挂结构,通过浮动连轴器和齿轮相连电机采用外壳悬挂结构,通过浮动连轴器和齿轮相连,,与电机悬臂相连的转矩传感器把电机转矩信号送入实验台电测箱,在数码显示器上直接读出。
齿轮传动效率设计标准
齿轮传动的效率设计,简单来说,就是要让齿轮转得既快又好,损耗越小越好。
这里有几个要点:
普通直齿轮:就像自行车链条和齿轮那种,效率挺高的,大概90%到99%的力气能传过去。
如果做得精细点,能接近97%,损耗主要是齿轮咬合时的摩擦和空气阻力。
锥形齿轮:这种齿轮能改变转动方向,效率稍微低点,大概在88%到98%之间。
做工精细的话,也能接近97%的效率。
斜齿轮和特殊形状的锥齿轮:这些设计得更巧妙,运转更平稳,效率也高,特别适合需要大力气或者转得快的场合。
润滑:给齿轮抹点“润滑油”,就像给人跑步时抹点防晒霜一样重要,能让齿轮跑得更溜,效率更高。
制造精细:齿轮做得越精准,咬合就越紧密,浪费的力量就越少。
这包括打磨光滑、选对材料处理方法等等。
标准:跟做菜得看食谱一样,设计齿轮也得遵守规则。
国际上和国内都有标准,告诉你要怎么做才合适。
总的来说,要想齿轮传动效率高,就要选对齿轮类型,做好润滑,加工得精细,还要按照标准来。
这样做出来的齿轮系统,既省力又耐用。
实验五齿轮传动效率实验一、实验目的1 了解齿轮传动实验台的基本原理及其结构,绘制实验台结构示意图;2 了解并掌握测定齿轮传动效率的方法。
二、实验设备及工作原理1 实验台的结构及组成齿轮传动实验台结构见图5-1。
图中实验台由主机和控制箱两部分组成,主机由两台异步电动机D1、D2,齿轮箱2,光电数字测速盘3,输出转矩测量器4,连轴器5及底座组成。
D1为主动电动机,D2为负载电动机。
图5-1 齿轮传动实验台结构两只电动机分别由一对滚动轴承悬架支撑,并且电动机机壳未被固定,可绕电动机转子轴自由转动,在两台电动机的机壳顶部装有计量秤,秤杆上装有游码和嵌有水平泡的平衡砣,电机底部装有平衡配重块,其目的是为了便于测定两台电动机输出的工作转距。
两台电动机的尾部装有光电式数字测速盘,测速盘上刻有60条沿圆周方向均匀分布的槽,两侧分别装有红外发光管及光敏三极管。
作为直射式红外光电传感器,测速盘每旋转一周,发出60个脉冲信号给计数器,计数器每一秒采样一次来读取计数,分别显示于控制箱上的转速表上,便于实验人员记录。
控制箱上(图5-2)分别装有两台电机输入电压的调压器B1、B2,以及电压表V1、V2,电流表A1、A2,转速表N1、N2、及启动、停止按钮.(注:下标为1的均为主动电机1的相关数据及控制,下标为2的均为从动电机2的相关数据及控制。
具体数据在实验时按控制箱实际标志而定。
)2 实验台基本工作原理两台同型号的异步电动机分别通过三相调压器并联接入电网,他们的电气参数一致。
实验台在设计时已令两台电动机的转向相反,齿轮箱内与主动电动机连接的主动齿轮Z1的齿数大于与从动电机连接的从动齿轮Z2的齿数。
这样当主动电动机工作在其同步转速n1时,从动电机的转速n2因为主动齿轮的齿数Z1大于从动齿轮齿数Z2,而使从动电动机D2的转数n2大于主动电动机D1的同步转数n1,由于两台异步电动机的型号是一样的,所以它们的同步转速是一样的,因此,当n2>n1时(此时n1为两台电动机的同步转速),从动电动机的实际转速n2是大于其自身的同步转数n1的,从而使从动电动机D2必然产生一个反向输入力矩,从而实现给电动机D1的加载。
齿轮传动效率测试实验报告
本报告旨在评估齿轮传动系统的效率。
为此,实验中采用了一个平行布局的齿轮传动来模拟实际传动系统,并给出了实验结果。
实验设备
实验中使用的主要设备包括:公用电动机、摩擦轮、摩擦仪、激光测速仪、推力传感器、实验摩擦轮、实验摩擦仪等。
测试程序
1. 将实验轴连接到公用电动机,进行转速调节,控制电动机转速在750~1000rpm之间。
2. 启动摩擦轮,根据重量选定合适的摩擦轮负载,并调整摩擦轮负载。
3. 启动摩擦仪,测量摩擦力系数。
4. 连接激光测速仪,测量接收和输出轴的转速。
5. 使用推力传感器测量接收和输出轴的转矩。
6. 根据测量结果,计算出齿轮传动系统的效率。
实验结果
测试齿轮传动系统的效率结果表明,在实验条件下,齿轮传动效率最大达到88.6%,最小达到66.5%。
总结
通过本次实验,我们发现齿轮传动系统在实验条件下效率很高,最大值高达88.6%,最小值为66.5%。
由此可见,为保证传动系统效率达到规定目标,应采用正确的齿轮组合来最大程度地发挥传动系统的能量效率。

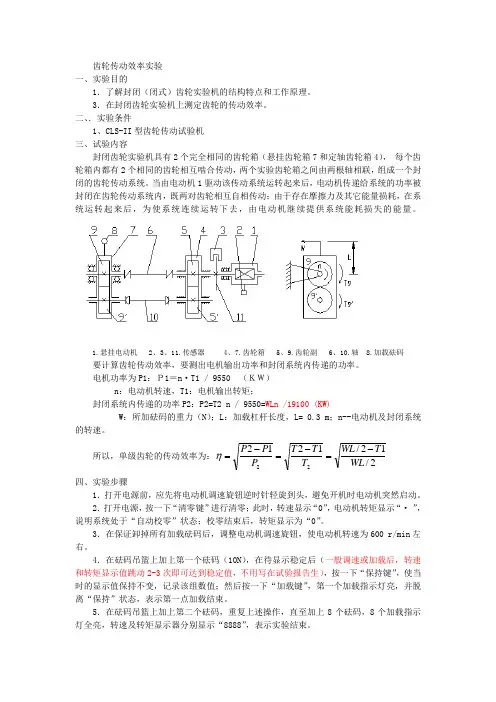

齿轮传动效率实验 一、实验目的1.了解封闭(闭式)齿轮实验机的结构特点和工作原理。
3.在封闭齿轮实验机上测定齿轮的传动效率。
二、.实验条件1、CLS-II 型齿轮传动试验机 三、试验内容封闭齿轮实验机具有2个完全相同的齿轮箱(悬挂齿轮箱7和定轴齿轮箱4), 每个齿轮箱内都有2个相同的齿轮相互啮合传动,两个实验齿轮箱之间由两根轴相联,组成一个封闭的齿轮传动系统。
当由电动机1驱动该传动系统运转起来后,电动机传递给系统的功率被封闭在齿轮传动系统内,既两对齿轮相互自相传动;由于存在摩擦力及其它能量损耗,在系统运转起来后,为使系统连续运转下去,由电动机继续提供系统能耗损失的能量。
1.悬挂电动机 2、3、11.传感器 4、7.齿轮箱 5、9.齿轮副 6、10.轴 8.加载砝码要计算齿轮传动效率,要测出电机输出功率和封闭系统内传递的功率。
电机功率为P1:P1=n ·T1 / 9550 (KW)n :电动机转速,T1:电机输出转矩;封闭系统内传递的功率P2:P2=T2 n / 9550=WLn /19100 (KW)W :所加砝码的重力(N );L :加载杠杆长度,L= 0.3 m ;n--电动机及封闭系统的转速。
所以,单级齿轮的传动效率为:2/12/121222WL T WL T T T P P P -=-=-=η四、实验步骤1.打开电源前,应先将电动机调速旋钮逆时针轻旋到头,避免开机时电动机突然启动。
2.打开电源,按一下“清零键”进行清零;此时,转速显示“0”,电动机转矩显示“· ”,说明系统处于“自动校零”状态;校零结束后,转矩显示为“0”。
3.在保证卸掉所有加载砝码后,调整电动机调速旋钮,使电动机转速为600 r/min 左右。
4.在砝码吊篮上加上第一个砝码(10N ),在待显示稳定后(一般调速或加载后,转速和转矩显示值跳动2-3次即可达到稳定值,不用写在试验报告生),按一下“保持键”,使当时的显示值保持不变,记录该组数值;然后按一下“加载键”,第一个加载指示灯亮,并脱离“保持”状态,表示第一点加载结束。
机械效率的所有公式机械效率的所有公式机械效率是指机械传动的能力所表现出来的能量转换效率。
在机械设计中,可以根据机械结构的物理参数和机械能量的基本定律,通过一些数学公式来计算机械效率。
本文将结合机械的不同类别,为读者详细介绍机械效率的所有公式。
1. 简单机械效率的公式简单机械包括杠杆、滑轮、斜面等,它们的效率计算相对容易。
其中,杠杆的效率公式为:机械效率 = 输出力 / 输入力;滑轮的效率公式为:机械效率 = (输出功率 / 输入功率)× 100%;斜面的效率公式为:机械效率 = 无效功率 / 输入功率× 100%。
2. 齿轮效率公式在齿轮传动中,效率是根据传动比和齿轮的几何参数计算的。
齿轮传动的效率与齿轮模数、法向模数、齿数比、轴距等有关。
齿轮效率公式为:机械效率 = 输出转矩×输出角速度 / 输入转矩×输入角速度×100%。
3. 带传动效率公式带传动在工业生产中使用广泛,带传动的效率不仅与带轮和带的材质有关,还与它们的尺寸和张力有关。
带传动效率可通过以下公式计算:机械效率 = 功率输出 / 功率输入× 100%。
4. 液压机效率公式液压机常用于工程机械和农业机械上,其效率公式与压力、流量、油液的粘度有关。
液压机效率公式为:机械效率 = 实际输出功率 / 输入电功率× 100%。
5. 机械工具效率公式机械工具效率公式与它的旋转速度、切削力、材料硬度和刃口质量等参数相关。
通常,机械工具效率公式可以使用以下公式计算:机械效率 = 实际切削功 / 理论切削功× 100%。
总体来看,以上五类机械效率计算公式是比较常见的。
在实际工程应用中,要根据不同的机械结构和能量变换规律来确定机械效率的具体公式。
只有通过合理的机械设计和能量优化,才能提高机械效率,减少能源消耗,进而实现可持续发展。
齿轮传动类型特点及应用齿轮传动是一种常见且重要的机械传动方式,其特点包括传动效率高、传动精度高、传动比可靠、传动力矩大等。
在现代机械制造和各个行业中都有广泛的应用。
一、齿轮传动类型及特点1. 平行轴齿轮传动平行轴齿轮传动是最常见的一种齿轮传动类型,其特点如下:(1)传动效率高:平行轴齿轮传动的传动效率高达95%-98%,且传动效率随着传动比的增大而增大。
(2)传动精度高:齿轮传动具有固定的传动比,传动误差小。
(3)传动比可靠:通过改变齿轮的齿数和模数,可以获得所需的传动比。
(4)传动力矩大:由于齿轮的齿数多,因此能够传递较大的力矩。
应用:平行轴齿轮传动广泛应用于各个行业,如工程机械、汽车、风力发电等。
例如,汽车中的变速器、风力发电机中的传动机构等都采用了平行轴齿轮传动。
2. 锥齿轮传动锥齿轮传动由于具有斜齿轮的特点,其特点如下:(1)传动效率高:锥齿轮传动的传动效率与平行轴齿轮传动相当,可达95%-98%。
(2)传动精度高:由于斜齿轮的齿数少,所以传动精度比平行轴齿轮传动略差一些。
(3)传动比可靠:通过改变锥齿轮的齿数和齿顶角,可以获得不同的传动比。
(4)传动力矩大:锥齿轮传动能够传递较大的力矩,但比平行轴齿轮传动略差。
应用:锥齿轮传动广泛应用于各个行业,如机车、船舶、冶金等。
例如,机车中的传动机构、船舶中的传动装置等都采用了锥齿轮传动。
3. 内啮合齿轮传动内啮合齿轮传动是一种特殊的齿轮传动类型,其特点如下:(1)结构紧凑:内啮合齿轮传动由于内外啮合齿轮的特殊结构,使得传动机构体积小、结构紧凑。
(2)传动效率高:内啮合齿轮传动的传动效率高,可达95%-98%。
(3)传动比可变:通过改变内外啮合齿轮的齿数和模数,可以获得不同的传动比。
应用:内啮合齿轮传动主要应用于短程传动和紧凑型传动,如摩托车的传动装置、飞机的起落架传动装置等。
二、齿轮传动的应用1. 机械制造业齿轮传动在机械制造业中的应用广泛,如汽车、机床、起重机械、风力发电机等。
齿轮传动效率的影响因素1. 引言齿轮传动是一种常见的机械传动方式,广泛应用于各个领域。
齿轮传动的效率是评价其性能的重要指标之一。
效率的高低直接影响着传动的能量损失和传动系统的稳定性。
本文将探讨影响齿轮传动效率的主要因素,并分析其原因。
2. 齿轮传动效率的定义齿轮传动效率是指齿轮传动输出功率与输入功率之比,通常以百分比表示。
传动效率的计算公式如下:效率 = (输出功率 / 输入功率) * 100%传动效率越高,说明齿轮传动的能量损失越小,传动效果越好。
3. 影响齿轮传动效率的因素3.1 齿轮参数齿轮的几何参数对传动效率有着重要影响。
3.1.1 齿轮齿数比齿轮齿数比是指两个相啮合的齿轮的齿数之比。
齿轮齿数比的选择直接影响到传动效率。
一般情况下,齿数比越接近1,传动效率越高。
因此,在设计齿轮传动时,应尽量选择齿数比接近1的齿轮。
3.1.2 齿轮模数齿轮模数是指齿轮齿数与齿轮直径之比。
齿轮模数的选择对传动效率也有影响。
一般情况下,齿轮模数越小,传动效率越高。
因此,在设计齿轮传动时,应尽量选择较小的齿轮模数。
3.2 润滑状况齿轮传动的润滑状况对传动效率有着重要影响。
3.2.1 润滑剂性质润滑剂的性质直接影响润滑膜的形成和保持。
润滑膜的存在可以减小齿轮啮合时的摩擦和磨损,提高传动效率。
因此,在选择润滑剂时,应考虑其黏度、温度特性等因素,以保证润滑膜的形成和稳定。
3.2.2 润滑方式不同的润滑方式对传动效率有着不同的影响。
•溅油润滑:溅油润滑方式下,润滑剂通过齿轮高速运动时的离心力将润滑剂溅到齿轮表面,起到润滑作用。
这种润滑方式的传动效率较低。
•浸油润滑:浸油润滑方式下,齿轮浸泡在润滑剂中,润滑剂通过自然浸润和齿轮运动时的摩擦将润滑剂传送到齿轮啮合区域,起到润滑作用。
这种润滑方式的传动效率较高。
3.3 齿轮材料齿轮材料的选择对传动效率也有重要影响。
3.3.1 齿轮硬度齿轮硬度直接影响齿轮的强度和耐磨性。
一般情况下,齿轮硬度越高,传动效率越高。
实验四齿轮传动效率测试实验一、实验目的齿轮传动效率测试实验是利用齿轮传动实验台的传感器技术,微机测控技术等先进测试方法测试齿轮传动效率的智能化实验。
1.测定齿轮传动效率与转速和载荷的关系;2.掌握转矩、转速、功率、效率的测量方法。
二、实验设备CXZ—II齿轮传动实验台。
三、实验设备的结构及工作原理齿轮传动效率测试实验台如图1所示:图1 齿轮传动实验台结构简图1.底座;2.电机;3.轴承支架;4.齿轮减速器;5.联轴器;6.磁粉制动器;实验台的动力来自一台直流调速电机2,电机的转轴由一对固定在底座1上的轴承支架3托起,因而电机的定子连同外壳可以绕转轴摆动。
转子的轴头通过联轴器5与齿轮减速器4的输入轴相连,直接驱动输入轴转动。
电机机壳上装有测矩杠杆,通过输入测矩传感器,可测出电机工作时的输出转矩(即齿轮减速器的输入转矩)。
被测齿轮减速器4的箱体固定在实验台底座上,传动比i=5,其动力输出轴上装有磁粉制动器6,改变制动器输入电流的大小即改变负载制动力矩的大小。
实验台面板(如图3)上装有电机转速调节旋钮以及液晶显示屏,可显示转速和加载等,电机转速、输入及输出力矩等信号通过单片机数据采集系统输入上位机数据处理后即可显示并打印出实验结果和曲线。
实验台电器控制键操作面板布置如图3示。
图3 电器控制操作面板面板布置及操作按序号说明如下:1——加载负荷电流表;2——电源开关;3——液晶显示屏;4——电机速度调节;5——操作按键区。
本实验台配有专用的实验软件,可安装在计算机上,将软件安装好后,从开始里可以找到该软件的图标,点击该可执行文件就会进入齿轮效率检测实验台主界面。
打开软件后,软件界面如下:图2 齿轮效率检测实验台主界面操作说明:A 、实测窗体有“文件(F )”、“实验项目(P )”、“负载控制(D )”、“操作(O )”、“工具(T )”、“实验分析(A )”和“帮助(H )”菜单。
(1)“文件(F )”下有“新建、打开、保存、另存为图片、打印、退出”六个子菜单,它们分别有“新建一个文件、打开一个已保存文件保存实验数据为检测软件格式。
实验2 齿轮传动效率测定与分析2.1 实验目的1. 了解机械传动效率的测定原理,掌握用扭矩仪测定传动效率的方法;2. 测定齿轮传动的传递功率和传动效率;3. 了解封闭加载原理。
2.2 实验设备和工具1. 齿轮传动效率试验台;2. 测力计;3. 数据处理与分析软件;4. 计算机、打印机。
2.3 实验原理和方法1. 齿轮传动的效率及其测定方法齿轮传动的功率损失主要在于:(1)啮合面的摩擦损失;(2)轮齿搅动润滑油时的油阻损失;(3)轮轴支承在轴承中和轴承内的摩擦损失。
齿轮传动的效率即指一对齿轮的从动轮(轴)输出功率与主动轮(轴)输入功率之比。
对于采用滚动轴承支承的齿轮传动,满负荷时计入上述损失后,平均效率如表3.1所示。
测定效率的方式主要有两种:开放功率流式与封闭功率流式。
前者借助一个加载装置(机械制动器、电磁测功器或磁粉制动器)来消耗齿轮传动所传递的能量。
其优点是与实际工作情况一致,简单易行,实验装置安装方便;缺点是动力消耗大,对于需作较长时间试验的场合(如疲劳试验),消耗能力尤其严重。
而后者采用输出功率反馈给输入的方式,电源只供给齿轮传动中摩擦阻力所消耗的功率,可以大大减小功耗,因此这种实验方案采用较多。
2. 封闭式试验台加载原理图3.1表示一个加载系统,电机功率通过联轴器1传到齿轮2,带动齿轮3及同一轴上的齿轮6,齿轮6再带动齿轮5。
齿轮5的轴与齿轮2的轴之间以一只特殊联轴器和加载器相联接。
设齿轮齿数6532,z z z z ==,齿轮5的转速为5n (r/min)、扭矩为)m N (5⋅M ,则齿轮5处的功率为)kW ( 9550555n M N =若齿轮2、5的轴不作封闭联接,则电机的功率为)kW ( 9550/5551ηη⨯==n M N N式中η为传动系统的效率。
而当封闭加载时,在5M 不变的情况下,齿轮2、3、6、5形成的封闭系统的内力产生封闭力矩4M )m N (⋅,其封闭功率为)kW ( 9550444n M N =该功率不需全部由电机提供,此时电机提供的功率仅为)kW ( /441N N N -='η 由此可见,11N N <<',若%95≈η,则封闭式加载的功率消耗仅为开放式加载功率的1/20。
单级齿轮减速器传动效率解释说明1. 引言1.1 概述单级齿轮减速器作为一种常用的传动装置,在工业生产中起着至关重要的作用。
其主要功能是将高速、低扭矩的电机输出转换为低速、大扭矩的输出端,以满足不同工况下的运行需求。
因此,理解和掌握单级齿轮减速器传动效率的影响因素以及测量方法对于优化设计和提高传动效率具有重要意义。
1.2 文章结构本文将围绕单级齿轮减速器传动效率展开深入研究。
首先介绍定义与原理部分,阐述了单级齿轮减速器传动效率的基本概念和工作原理。
在影响因素部分,详细说明了影响传动效率的各个方面因素,并进行了分类和解析。
接着,我们将对测量方法进行介绍,主要包括实验设备和步骤,并给出数据收集与处理方法。
实验研究与数据分析部分则根据所获得的实验数据进行结果分析和讨论,进一步探究传动效率在不同条件下的变化规律。
最后,在结果与讨论部分,我们比较了不同工况下的传动效率,并提出了提升传动效率的方法和措施。
文章以结论与展望作为结束,总结主要研究结论并展望未来的研究方向。
1.3 目的本文的目的在于深入了解单级齿轮减速器传动效率及其影响因素,并通过实验研究和数据分析,揭示传动效率在不同工况下的变化规律。
同时,我们希望通过研究结果提供有效的方法和措施来提高单级齿轮减速器传动效率,从而满足工业生产对于能源消耗和节约成本的要求。
2. 单级齿轮减速器传动效率:2.1 定义与原理:单级齿轮减速器传动效率是指在单级齿轮减速装置中,输入转矩到输出转矩之间的能量传递比例。
传动效率通常用百分比表示,表示为输出功率与输入功率之比乘以100。
单级齿轮减速器的工作原理是通过两个或多个啮合的齿轮将输入转速降低,并同时提高了输出扭矩。
在传动过程中,由于摩擦、材料损耗和机械结构等原因,会导致能量损失,从而影响到传动效率。
2.2 影响因素:单级齿轮减速器传动效率受到多种因素的影响。
其中一些主要影响因素包括:- 齿轮材料和质量:不同材料的齿轮具有不同的摩擦特性和强度。
齿轮数量与传动效率之间的关系是复杂的,因为它涉及到多个因素。
一般来说,齿轮数量增加可能会提高传动效率,但也可能增加制造成本和维护难度。
首先,增加齿轮数量可以增加传动的平稳性和减少振动。
这是因为多个齿轮可以分担负载,减少单个齿轮的受力,从而减少因受力不均而产生的振动和噪音。
这有助于提高传动效率,因为振动和噪音会减少能量的损失。
然而,增加齿轮数量也会增加系统的复杂性和制造成本。
更多的齿轮意味着更多的轴承、键和其他连接件,这可能会增加装配和维护的难度。
此外,更多的齿轮也会增加摩擦损失,因为每个齿轮都需要润滑和密封,以减少磨损和能量损失。
另外,齿轮的设计和制造质量也会对传动效率产生影响。
例如,齿轮的齿形、齿距、材料和表面处理等都会影响其传动性能和效率。
因此,在设计齿轮传动系统时,需要综合考虑齿轮数量、材料、制造工艺和其他因素,以达到最佳的传动效率和性能。
总的来说,齿轮数量与传动效率之间的关系需要在设计时进行权衡和优化。
适当增加齿轮数量可能会提高传动效率和平稳性,但也需要考虑制造成本和维护难度等因素。
