离心式水泵的安装

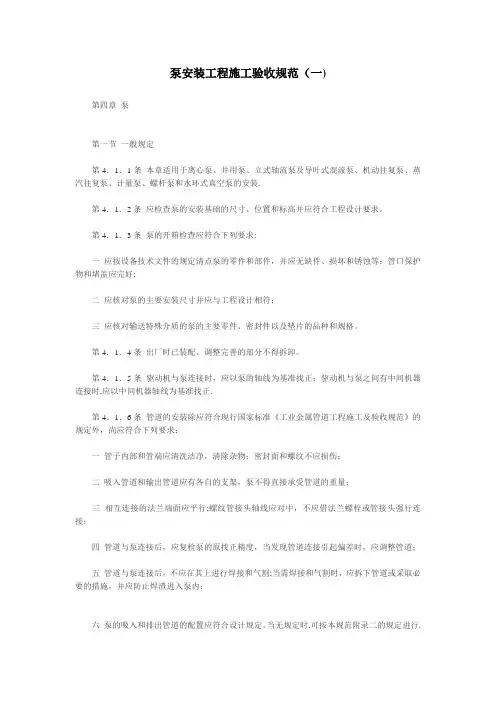

泵安装工程施工验收规范（一)第四章泵第一节一般规定第4．1．1条本章适用于离心泵、井用泵、立式轴流泵及导叶式混流泵、机动往复泵、蒸汽往复泵、计量泵、螺杆泵和水环式真空泵的安装.第4．1．2条应检查泵的安装基础的尺寸、位置和标高并应符合工程设计要求。

第4．1．3条泵的开箱检查应符合下列要求:一应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好;二应核对泵的主要安装尺寸并应与工程设计相符；三应核对输送特殊介质的泵的主要零件、密封件以及垫片的品种和规格。

第4．1．4条出厂时已装配、调整完善的部分不得拆卸。

第4．1．5条驱动机与泵连接时，应以泵的轴线为基准找正；驱动机与泵之间有中间机器连接时,应以中间机器轴线为基准找正.第4．1．6条管道的安装除应符合现行国家标准《工业金属管道工程施工及验收规范》的规定外，尚应符合下列要求：一管子内部和管端应清洗洁净，清除杂物；密封面和螺纹不应损伤；二吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量；三相互连接的法兰端面应平行;螺纹管接头轴线应对中，不应借法兰螺栓或管接头强行连接；四管道与泵连接后，应复检泵的原找正精度，当发现管道连接引起偏差时，应调整管道；五管道与泵连接后，不应在其上进行焊接和气割;当需焊接和气割时，应拆下管道或采取必要的措施，并应防止焊渣进入泵内；六泵的吸入和排出管道的配置应符合设计规定。

当无规定时,可按本规范附录二的规定进行.第4．1．7条润滑、密封、冷却和液压等系统的管道应清洗洁净保持畅通;其受压部分应按设备技术文件的规定进行严密性试验。

当无规定时,应按现行国家标准《工业金属管道工程施工及验收规范》的规定执行。

第4．1．8条泵的试运转应在其各附属系统单独试运转正常后进行。

第4．1．9条泵应在有介质情况下进行试运转，试运转的介质或代用介质均应符合设计的要求.第二节离心泵第4．2．1条泵的清洗和检查应符合下列要求：一整体出厂的泵在防锈保证期内，其内部零件不宜拆卸，只清洗外表。

2按叶轮数目分：


（1）单级离心泵 泵中只有一个叶轮，单级离心泵是一 种应用广泛的泵。由于液体在泵内只有一次增能，所 以扬程较低。如图1—2所示为单级单吸离心泵。 （2）多级离心泵 具有两个或两个以上叶轮的离心泵称 为多级离心泵。级数越多压力越高。图1—4所示为一 台分段式离心水泵，这种泵的叶轮一般为单吸式。
多级离心泵 结构图
3、 按离心泵扬程分：
（1）、低压泵：扬程≤20m； （2）、中压泵 ：扬程≥ 20-100m； （3）、高压泵：扬程≥100m ；
4、按泵的用途和输送液体性质分类：
泵可分为：
（1）清水泵； （2）泥浆泵； （3）酸泵； （4）碱泵； （5）油泵； （6）砂泵； （7）低温泵； （8）高温泵； （9）屏蔽泵等。
(2) IS型泵仍是单级单吸 悬臂式离心泵
图l—6所示为IS型泵的结构
IS型泵仍是单级单吸悬臂式离心泵 特点


但它是按国际标准规定的性能和尺寸设计的，是 一种节能新产品，目前已替代B型泵。IS型泵用于输 送清水和性质与水相似的液体，温度不超过80℃，流 量范围为6．3—400m3／h，扬程范围为5—125m， 转速为2900r／min或1450r／min。 图l—6所示为IS型泵的结构。它为后开门结构，主要 由泵壳、泵盖、叶轮、轴、密封环、轴套及泵体等组 成。泵通过加长弹性联轴器与电动机相连接，自进口 方向看叶轮逆时针旋转。与B型泵比较，IS型泵的效 率和吸程有较大提高，噪声低、振动小。拆下加长联 轴器的中间连接件，即可取下泵的转子，故检修方便。
（3）、单级双吸式离心泵

如图1-3所示
图1—3为卧式S型单级双吸离心泵结构。这种泵实际上相当于 两个B型泵叶轮组合而成，液体从叶轮左、右两侧进入叶轮，流量大。 转子为两端支承，泵壳为水平剖分的蜗壳形。两个呈半螺旋形的吸 液室与泵壳一起为中开式结构，共用一根吸液管，吸、排液管均布 在下半个泵壳的两侧，检查泵时，不必拆动与泵相连接的管路。由 于泵壳和吸液室均为蜗壳形，为了在灌泵时能将泵内气体排出，在 泵壳和吸液室的最高点处分别开有螺孔，灌泵完毕用螺栓封住。泵 的轴封装置多采用填料密封，填料函中设置水封圈，用细管将压液 室内的液体引入其中以冷却并润滑填料。轴向力自身平衡，不必设 置轴向力平衡装置。在相同流量下双吸泵比单吸泵的抗汽蚀性能要 好。

水泵安装前对基础有哪些要求内容水泵安装前对基础有哪些要求？答：水泵安装前对基础的要求有：基础外形尺寸应比水泵底盘的每个周边大100—150mm左右；基础外观不得有裂缝、蜂窝、空洞等缺陷；旋转垫铁处的基础表面应铲平，其水平误差为2mm/m，垫铁与基础接触要牢固、均匀，垫铁与基础接触面不得小于70%。

水泵机组安装前的准备工作及基础施工一、水泵机组安装前的准备工作在离心泵机组安装之前要进行详细核实工作，主要包括水泵机组安装的平面位置及各部位的竖向标高是否符合设计的要求；核实各进、出水管穿墙位置的预留孔洞平面位置及高程是否符合设计的要求；核实水泵机组基础顶面的标高是否符合设计的要求。

为确保机组的安装质量，安装前应仔细检查水泵、配套电动机及各种附件的质量情况。

对水泵、电机及各种附件等设备进行解体检查，清洗干净，重新组装后进行安装。

安装工作必须根据设计图纸进行。

对于安装位置、安装高度等都必须符合设计要求。

但如果安装时发现设计存在问题，要在现场及时解决。

二、基础施工水泵基础的作用是支承并固定机组，使它运行平稳，不致发生剧烈振动，更不允许产生基础沉陷。

因此，对基础的要：(1)坚实牢固，除能承受机组的静荷载外，还能承受机械震动荷载；(2)要浇制在较坚实的地基上，不宜浇制在松软地基或新填土上，以免发生基础下沉或不均匀沉陷。

一般中、小型立式轴流泵都安装在钢筋混凝土排架或特制的水泵梁上；而卧式离心泵大多是安装在混凝土块体基础上。

1．混凝土基础混凝土基础应有足够的平面尺寸，以保证水泵的安装和固定。

其尺寸大小一般均按所选水泵安装尺寸所提供的数据确定。

具体的确定方法见第四章第二节的相关容。

基础施工时，要求在规定的地点先挖好机坑，下面铺一层5cm 厚的石子或碎砖，用夯打实，然后浇筑混凝土。

混凝土的配合比可用质量来计算。

一般是1份水泥、2份黄砂、5份石子。

或者是1份水泥、2份黄砂、4份石子，以及l份水泥、3份黄砂、6份石子。

采用哪种配合比，可根据建筑物的重要性以及水泥的质量选用。

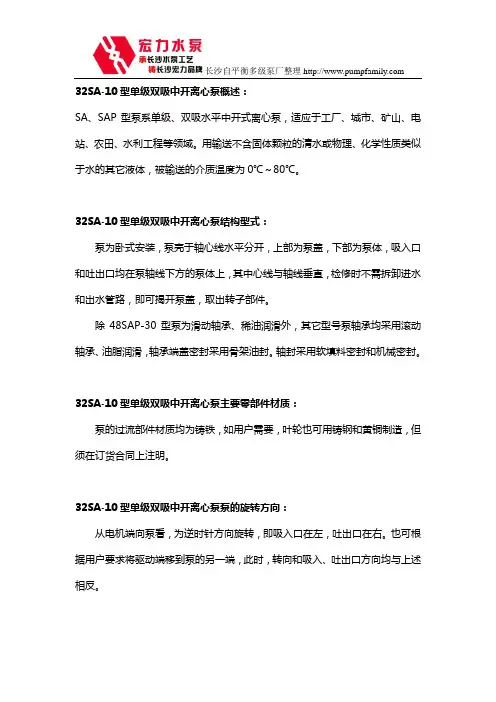

32SA-10型单级双吸中开离心泵概述：SA、SAP型泵系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。

32SA-10型单级双吸中开离心泵结构型式：泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

除48SAP-30型泵为滑动轴承、稀油润滑外，其它型号泵轴承均采用滚动轴承、油脂润滑，轴承端盖密封采用骨架油封。

轴封采用软填料密封和机械密封。

32SA-10型单级双吸中开离心泵主要零部件材质：泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。

32SA-10型单级双吸中开离心泵泵的旋转方向：从电机端向泵看，为逆时针方向旋转，即吸入口在左，吐出口在右。

也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

SAP型单级双吸中开离心泵成套范围：成套供应泵、电机、联轴器。

SA、SAP型单级双吸中开离心泵性能范围：流量90—11855m³/h扬程13—125m所有泵均可根据用户使用要求调整其运行参数。

SAP型单级双吸中开离心泵型号说明：例：10SAP-6JA10——吸入口径被25除（即吸入口径为250mm）SAP——单级双吸水平中开式离心泵J——表示额定转速变化6——比转数被10除化整的约数A——表示叶轮外径第一次变化，A、B、C……依次类推。
