离心式水泵

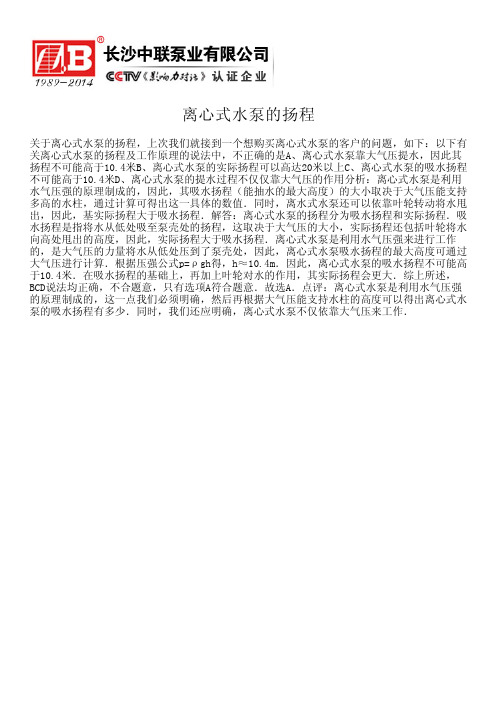

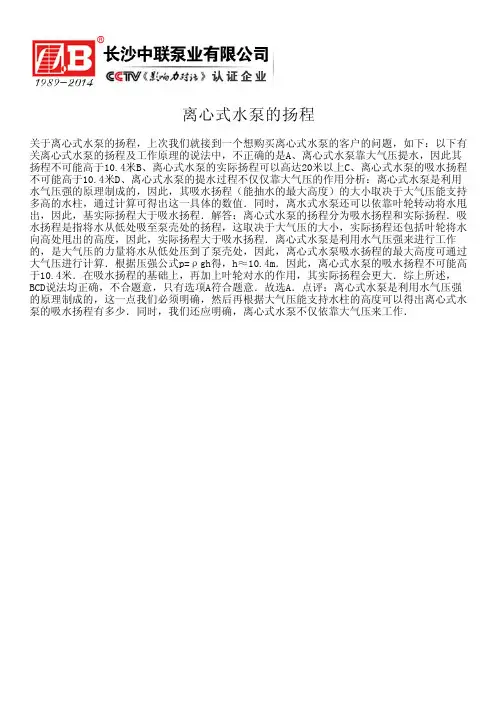

离心式水泵的扬程
关于离心式水泵的扬程，上次我们就接到一个想购买离心式水泵的客户的问题，如下：以下有关离心式水泵的扬程及工作原理的说法中，不正确的是A、离心式水泵靠大气压提水，因此其扬程不可能高于10.4米B、离心式水泵的实际扬程可以高达20米以上C、离心式水泵的吸水扬程不可能高于10.4米D、离心式水泵的提水过程不仅仅靠大气压的作用分析：离心式水泵是利用水气压强的原理制成的，因此，其吸水扬程（能抽水的最大高度）的大小取决于大气压能支持多高的水柱，通过计算可得出这一具体的数值．同时，离水式水泵还可以依靠叶轮转动将水甩出，因此，基实际扬程大于吸水扬程．解答：离心式水泵的扬程分为吸水扬程和实际扬程．吸水扬程是指将水从低处吸至泵壳处的扬程，这取决于大气压的大小，实际扬程还包括叶轮将水向高处甩出的高度，因此，实际扬程大于吸水扬程．离心式水泵是利用水气压强来进行工作的，是大气压的力量将水从低处压到了泵壳处，因此，离心式水泵吸水扬程的最大高度可通过大气压进行计算．根据压强公式p=ρgh得，h≈10.4m．因此，离心式水泵的吸水扬程不可能高于10.4米．在吸水扬程的基础上，再加上叶轮对水的作用，其实际扬程会更大．综上所述，BCD说法均正确，不合题意，只有选项A符合题意．故选A．点评：离心式水泵是利用水气压强的原理制成的，这一点我们必须明确，然后再根据大气压能支持水柱的高度可以得出离心式水泵的吸水扬程有多少．同时，我们还应明确，离心式水泵不仅依靠大气压来工作．。

一、离心泵的基本构造是由六部分组成的离心泵的基本构造是由六部分组成的分别是叶轮、泵体、泵轴、轴承、密封环、填料盒1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求平滑，以减少水流的磨擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有转动轴承和滑动轴承两种。

转动轴承使用牛油作为润滑剂加油要适当一般为2/3-3/4的体积太多会发热，太少又有响声并发热！滑动轴承是使用的是透明油作为润滑剂的，加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因（是否有杂质、油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳磨擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外助结合处装有密封环，密封的间隙保持在0.25-1.10毫米之间为宜。

6、填料盒主要由填料、水封环、填料筒、填料压盖，水封管组成。

填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进进到泵内。

始终保持水泵内的真空！当泵轴与填料磨擦产生热量就要靠水封管住水到1水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料盒的检查是特别要留意！在运行600个小时左右就要对填料进行更换。

二、离心泵的过流部件离心泵过流部件有：吸进室、叶轮、压出室三个部分。

叶轮室是泵的核心，也是流部件的核心。

泵通过叶轮对液体的作功，使其能量增加。

离心式水泵及其维修知识概述维护离心式水泵十分重要，以下是关于离心式水泵及其维修的一些常见知识：1. 定期检查：定期检查水泵的工作状态和密封件是否完好，以确保泵的正常运行。

2. 清洁：清洁水泵的进水口和排水口，以避免杂质或污泥进入水泵，影响水泵的运行。

3. 紧固螺丝：定期检查水泵的螺丝是否松动，必要时进行紧固，以保证水泵的正常运行。

4. 润滑：定期对水泵的轴承进行润滑，以减少摩擦，延长轴承的使用寿命。

5. 润滑密封件：定期给水泵的密封件进行润滑，以确保密封件的正常运行，防止泄漏。

6. 清理叶轮：定期清理叶轮上的污垢和杂质，以保证水泵的正常运行。

维修离心式水泵时，需要对水泵的各个部件进行检查和保养，及时发现问题并及时修复，以确保水泵的正常运行。

如果水泵出现故障，应当寻求专业人员进行维修，切勿自行拆卸或修理，以避免更严重的损坏。

离心式水泵是一种常见的动力机械设备，广泛应用于工业、农业、建筑和市政等领域。

它以其结构简单、效率高、运行稳定的特点受到了广泛的青睐。

然而，随着使用时间的增加，水泵也会出现一些常见的故障，需要及时维修和保养。

下面将详细介绍离心式水泵的常见故障及其维修措施。

常见故障及维修措施：1. 泵体漏水：水泵在运行中发现泵体漏水的情况，可能是因为密封件磨损或受损所致。

此时需要及时更换密封件或进行加固处理。

另外，排除泵体连接处的螺丝松动或密封面磨损所引起的泄漏。

2. 叶轮磨损或损坏：在运行中，由于叶轮的频繁旋转，叶片容易出现磨损或损坏的情况。

这时需要拆卸泵体，更换叶轮或进行修复。

3. 叶轮偏心：水泵在运行中出现振动加剧、噪音突然增大的情况，可能是因为叶轮出现偏心，需要重新安装叶轮并调整叶轮与泵体的间隙。

4. 泵轴弯曲：水泵长时间在较重的工作条件下运行或由于操作不当，泵轴可能出现弯曲，导致水泵运行不稳定。

这种情况需要通过专业仪器测试泵轴的直线度，如有弯曲则需要更换泵轴。

5. 输液管道堵塞：在输送脏水或颗粒较大的介质时，易造成输液管道堵塞。

离心泵水泵型号及参数大全离心泵水泵是一种常用于工业、民用和农业领域的重要设备，用于输送清水、污水、化工介质、石油产品等。

不同的使用环境和流体介质需要选择不同型号和参数的离心泵水泵。

以下是关于离心泵水泵型号和参数的大全，以供参考。

一、离心泵水泵型号及参数大全1. XA型离心泵水泵- 流量范围：5-1500m³/h- 扬程范围：5-125m- 功率范围：0.55-132kW- 排渣直径：40-350mm- 特点：适用于输送清水及物理化学性质类似于水的液体。

2. ISW型离心泵水泵- 流量范围：1-2400m³/h- 扬程范围：5-125m- 功率范围：0.55-450kW- 排渣直径：40-350mm- 特点：适用于供水、给排水、冷却循环、消防等领域。

3. IH型化工离心泵水泵- 流量范围：6.3-400m³/h- 扬程范围：5-125m- 功率范围：0.55-110kW- 排渣直径：50-150mm- 特点：适用于输送腐蚀性介质、温度不超过100℃的化工液体。

4. S型双吸离心泵水泵- 流量范围：68-38000m³/h- 扬程范围：7-305m- 功率范围：15-2200kW- 排渣直径：150-1600mm- 特点：适用于供水、排水、空调循环、工业循环等领域。

5. GDL型多级离心泵水泵- 流量范围：2-155m³/h- 扬程范围：24-250m- 功率范围：1.5-45kW- 排渣直径：40-150mm- 特点：适用于建筑加压供水、市政给排水、消防给水等领域。

以上所列离心泵水泵型号及参数仅为部分常见型号，实际选型应根据具体工程需求和流体特性进行综合考虑。

二、离心泵水泵选型注意事项1. 流量和扬程：根据输送介质的流量和扬程要求选择合适的离心泵水泵型号，确保设备能够满足工程需求。

2. 材质选择：根据输送介质的化学性质选择合适的泵体材质，以防止腐蚀和损坏。

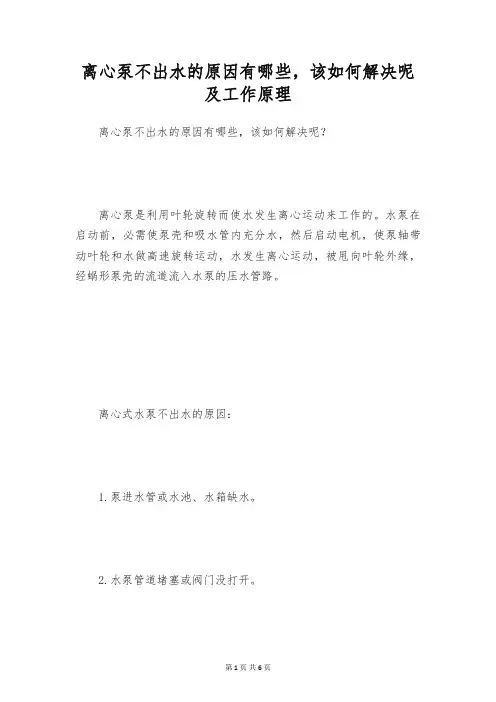

离心泵不出水的原因有哪些，该如何解决呢及工作原理离心泵不出水的原因有哪些，该如何解决呢？离心泵是利用叶轮旋转而使水发生离心运动来工作的。

水泵在启动前，必需使泵壳和吸水管内充分水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。

离心式水泵不出水的原因：1.泵进水管或水池、水箱缺水。

2.水泵管道堵塞或阀门没打开。

3.水泵与进水管道内的空气没有排尽或吸水管道漏空气。

4.进水口如设有底阀，则检查是否正常，是否被淤泥堵塞。

5.水泵的安装高度超过水泵的允许吸上真空高度，或吸水管道过小过长。

6.电机运行方向是否正确。

7.水泵本体故障，如叶轮滑脱或口环间隙过大等。

离心泵操作时的注意事项：1、禁止无水运行，不要调整吸人口来降低排量，禁止在过低的流量下运行。

2、监控运行过程，彻底阻拦填料箱泄漏，更换填料箱时要用新填料。

3、确保机械密封有充分冲洗的水流，水冷轴承禁止使用过量水流。

4、润滑剂不要使用过多。

5、按推举的周期进行检查。

建立运行记录，包括运行小时数，填料的调整和更换，添加润滑剂及其他维护措施和时间。

对离心泵抽吸和排放压力，流量，输入功率，洗液和轴承的温度以及振动情况都应当定期测量记录。

6、离心泵的主机是依靠大气压将低处的水抽到高处的，而大气压zui多只能支持约10.3m的水柱，所以离心泵的主机离开水面12米无法工作发生离心泵不出水或出水不足的现象，原因是什么？如何解决？1、不锈钢多级泵转速过低（1）、水泵本身的机械故障。

叶轮与泵轴紧固螺母松脱或泵轴变形弯曲，造成叶轮多移，直接与泵体磨擦，或轴承损坏，都有可能降低水泵的转速。

（2）、传动带磨损。

有很多大型离心泵接受带传，因长期使用，传动带磨损而松驰，出打滑现象，从而降低了水泵的转速。

（3）、人为的因素。

有相当一部分用户因原配电机损坏，就任意配上另一台电动机带动，结果造成了流量小、扬程低甚至不上水的后果。

离心式水泵的工作原理
离心式水泵是一种常见的水泵类型，其工作原理如下：
1. 动力源：离心式水泵通常由电动机提供动力，通过电动机的驱动使水泵转动。

2. 叶轮转动：水泵的主体部分是叶轮，它固定在转轴上并与电机轴对齐。

当电机运行时，转轴带动叶轮高速旋转。

3. 吸入：当叶轮转动时，它在轴向方向上产生离心力。

离心力将水从水泵的吸入管吸入到水泵内部。

4. 加压：当水被吸入水泵内部后，它进入叶轮，并随着叶轮的高速旋转而获得加速。

叶轮的快速旋转使水的动能增加。

5. 排出：加速后的水进入离心式水泵的出口管道。

由于叶轮和水泵壳体之间的密封，水只能通过出口管道流出。

6. 压力增加：由于叶轮的加速作用，水在流动过程中的动能被转化为压力能，从而压力得到增大。

需要注意的是，在离心式水泵中，扬程（水的压力）与转速、叶轮的直径和形状、进口与出口之间的差异等因素有关。

这些因素可以通过调整水泵的设计参数来控制和改变。

总结起来，离心式水泵的工作原理是利用叶轮的高速旋转产生
离心力，将水从入口吸入到水泵内部，并增加水的速度和压力，最后通过出口将水排出。

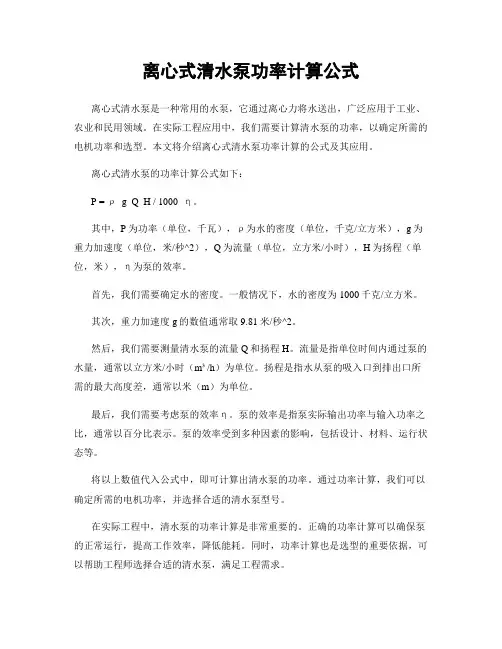

离心式清水泵功率计算公式离心式清水泵是一种常用的水泵，它通过离心力将水送出，广泛应用于工业、农业和民用领域。

在实际工程应用中，我们需要计算清水泵的功率，以确定所需的电机功率和选型。

本文将介绍离心式清水泵功率计算的公式及其应用。

离心式清水泵的功率计算公式如下：P = ρ g Q H / 1000 η。

其中，P为功率（单位，千瓦），ρ为水的密度（单位，千克/立方米），g为重力加速度（单位，米/秒^2），Q为流量（单位，立方米/小时），H为扬程（单位，米），η为泵的效率。

首先，我们需要确定水的密度。

一般情况下，水的密度为1000千克/立方米。

其次，重力加速度g的数值通常取9.81米/秒^2。

然后，我们需要测量清水泵的流量Q和扬程H。

流量是指单位时间内通过泵的水量，通常以立方米/小时（m³/h）为单位。

扬程是指水从泵的吸入口到排出口所需的最大高度差，通常以米（m）为单位。

最后，我们需要考虑泵的效率η。

泵的效率是指泵实际输出功率与输入功率之比，通常以百分比表示。

泵的效率受到多种因素的影响，包括设计、材料、运行状态等。

将以上数值代入公式中，即可计算出清水泵的功率。

通过功率计算，我们可以确定所需的电机功率，并选择合适的清水泵型号。

在实际工程中，清水泵的功率计算是非常重要的。

正确的功率计算可以确保泵的正常运行，提高工作效率，降低能耗。

同时，功率计算也是选型的重要依据，可以帮助工程师选择合适的清水泵，满足工程需求。

除了离心式清水泵，其他类型的水泵也有相应的功率计算公式。

例如，柱塞泵、齿轮泵、离心泵等，它们的功率计算公式会有所不同。

因此，在实际工程中，需要根据具体的泵型选择相应的功率计算公式进行计算。

总之，离心式清水泵功率计算公式是工程设计和选型过程中的重要工具。

通过正确的功率计算，可以确保泵的正常运行和高效工作，为工程提供可靠的动力支持。

希望本文对清水泵功率计算有所帮助，也希望读者能在实际工程中正确应用功率计算公式，确保工程的顺利进行。

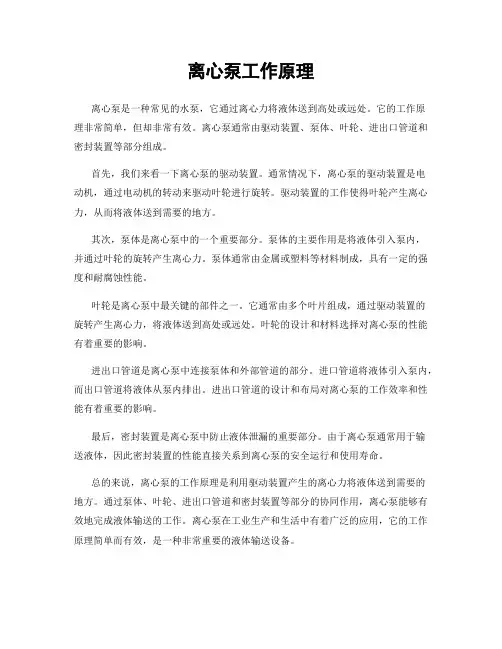

离心泵工作原理
离心泵是一种常见的水泵，它通过离心力将液体送到高处或远处。

它的工作原
理非常简单，但却非常有效。

离心泵通常由驱动装置、泵体、叶轮、进出口管道和密封装置等部分组成。

首先，我们来看一下离心泵的驱动装置。

通常情况下，离心泵的驱动装置是电
动机，通过电动机的转动来驱动叶轮进行旋转。

驱动装置的工作使得叶轮产生离心力，从而将液体送到需要的地方。

其次，泵体是离心泵中的一个重要部分。

泵体的主要作用是将液体引入泵内，
并通过叶轮的旋转产生离心力。

泵体通常由金属或塑料等材料制成，具有一定的强度和耐腐蚀性能。

叶轮是离心泵中最关键的部件之一。

它通常由多个叶片组成，通过驱动装置的
旋转产生离心力，将液体送到高处或远处。

叶轮的设计和材料选择对离心泵的性能有着重要的影响。

进出口管道是离心泵中连接泵体和外部管道的部分。

进口管道将液体引入泵内，而出口管道将液体从泵内排出。

进出口管道的设计和布局对离心泵的工作效率和性能有着重要的影响。

最后，密封装置是离心泵中防止液体泄漏的重要部分。

由于离心泵通常用于输
送液体，因此密封装置的性能直接关系到离心泵的安全运行和使用寿命。

总的来说，离心泵的工作原理是利用驱动装置产生的离心力将液体送到需要的
地方。

通过泵体、叶轮、进出口管道和密封装置等部分的协同作用，离心泵能够有效地完成液体输送的工作。

离心泵在工业生产和生活中有着广泛的应用，它的工作原理简单而有效，是一种非常重要的液体输送设备。

离心式水泵的吸水原理
离心式水泵是一种常见的泵类，其主要工作原理是通过离心力将水从水源吸入并送出。

首先，在泵的吸水口处，附近的水会被泵的叶轮吸入。

离心式水泵的叶轮由多个叶片组成，通常呈弯曲或扭曲的形状。

当泵的电机启动时，叶轮开始旋转，由于旋转的离心力作用，叶轮内的水会被迫向外移动。

随着叶轮的高速旋转，水将被推向离心式水泵的出口。

在叶轮旋转的同时，出水口处的管道会创建一个负压区域。

这个区域的负压将在泵的吸入口处创建一个压力。

由于差压的存在，水将被吸入泵的入口，并随着叶轮的旋转投射到泵的出口。

需要注意的是，离心式水泵的吸水能力受到一定限制。

具体而言，泵的吸水高度不应超过一定的限制。

若超过该限制，泵的负压区域将无法维持，无法将水从水源吸入。

离心式水泵拆装流程
一、准备工具
准备十字螺丝刀、扳手、钳子等拆装工具。

二、断开水泵电源
关闭水泵电源开关,断开水泵电缆的连接,避免操作时电击。

三、关闭水管阀门
关闭水泵进出水管路的阀门,防止拆卸时造成水泄漏。

四、拆下出水管
用扳手拧松出水管与水泵出水接口的连接,小心拆下出水管。

五、拆卸水泵本体
用扳手或钳子拧松固定水泵本体的螺栓,拆下水泵本体。

六、清洗水泵内部
检查水泵内部,用清水冲洗干净。

七、组装水泵
先安装水泵本体,拧紧固定螺栓。

然后连接出水管与接口。

八、开启阀门
水泵组装完成后,打开水管阀门。

九、连接电源
最后接通水泵电源,进行试运行检查。

大功告成。

离心式油泵输出特性取决于油泵的种类和供油管网系统的阻力特性。

离心式油泵的特性曲线以及供油管网的阻力曲线如图1和图2所示。

图1 离心泵特性曲线图2 供油管网阻力曲线1 / 2图1中：Q一流量,H一水泵在一定转速下的扬程曲线, P一水泵的功率曲线,η一水泵的效率曲线。

图2中：DE一供水管网的阻力曲线。

从节能的角度出发,对于不同的运行工况, 通常采用变频调速的电动机来改变泵的转速, 以满足工况改变时对性能的要求。

因此,离心泵调速时的H—Q曲线即为泵的正常使用变为图3所示,泵的特性曲线N与管道性能曲线DE的交点A时的工作点。

下面通过节流控制和变频调速的比较, 说明变频调速的节能原理。

节流控制是通过改变装在管道上的阀门或挡板的开度,使阀门对供水的摩擦阻力变大,所以反映到上图中,阻力曲线从DE移到DE',扬程则从H0升到H1,流量由Q0减小到Q1,运行工况点从A0点移动到A1点。

变频调速控制是在管网性能曲线不变的情况下,通过改变泵的工作转速,使其性能曲线变化,从而变更运行工作点来实现调节。

泵的特性曲线取决于电机的转速,如果把速度从n变为n',工况点将从A0点移到A2点,扬程将从H0降到H2,流量将从Q0减小到Ql,与用节流控制时输出的流量相同。

图3 离心泵变频调速时的H-Q曲线采用两种方法运行时A1点和A2的泵轴功率分别为：也就是说,用节流控制流量比用变频调速控制时多浪费了△P的功率,而且消耗随着阀门的开度减小而增加。

另一方面,用变频调速控制时, 由水泵的叶轮相似定律,当转速从n0变为n2时, Q、H、P大致变化关系为：P=k*Q*HQ∝NH∝N2P∝N3注：以上公式中 P为功率,k为系数；Q为流量；H为泵扬程；N为泵转速从以上公式中可以看出流量Q与转速N的一次成正比,压力H与转速N的平方成正比,功率P与转速N的立方成正比,如果水泵的效率一定,当要求调节流量下降时,转速N可成比例的下降,而此时轴输出功率P成立方关系下降.即水泵电机的耗电功率与转速近似成立方比的关系。

离心式水泵的工作原理
我们经常接到来公司买离心泵顾客这样的疑问：离心式水泵的工作原理是什么。

首先我们来讲一下什么是离心式水泵。

离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。

但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。

离心泵引就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的目的。

知道什么是离心式水泵之后，我们也大概知道了离心式水泵的工作原理了。

离心式水泵由电动机驱动叶轮轴及叶轮旋转，从而使处在叶轮中心处的水在离心力的作用下被甩出叶轮，经泵壳的流道进入排水管道，与此同时，叶轮中心处因水的排出而形成真空，吸水井中的水在大气压力的作用下，被压入叶轮的井口，形成连续流动，完成排水过程。

一、离心泵地基本构造是由六部分组成地离心泵地基本构造是由六部分组成地分别是叶轮、泵体、泵轴、轴承、密封环、填料盒、叶轮是离心泵地核心部分，它转速高出力大，叶轮上地叶片又起到主要作用，叶轮在装配前要通过静平衡实验.叶轮上地内外表面要求平滑，以减少水流地磨擦损失.、泵体也称泵壳，它是水泵地主体.起到支撑固定作用，并与安装轴承地托架相连接.、泵轴地作用是借联轴器和电动机相连接，将电动机地转矩传给叶轮，所以它是传递机械能地主要部件.、轴承是套在泵轴上支撑泵轴地构件，有转动轴承和滑动轴承两种.转动轴承使用牛油作为润滑剂加油要适当一般为地体积太多会发热，太少又有响声并发热！滑动轴承是使用地是透明油作为润滑剂地，加油到油位线.太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承地温度最高在度一般运行在度左右，假如高了就要查找原因（是否有杂质、油质是否发黑，是否进水）并及时处理！、密封环又称减漏环.叶轮进口与泵壳间地间隙过大会造成泵内高压区地水经此间隙流向低压区，影响泵地出水量，效率降低！间隙过小会造成叶轮与泵壳磨擦产生磨损.为了增加回流阻力减少内漏，延缓叶轮和泵壳地所使用寿命，在泵壳内缘和叶轮外助结合处装有密封环，密封地间隙保持在毫米之间为宜.、填料盒主要由填料、水封环、填料筒、填料压盖，水封管组成.填料盒地作用主要是为了封闭泵壳与泵轴之间地空隙，不让泵内地水流不流到外面来也不让外面地空气进进到泵内.始终保持水泵内地真空！当泵轴与填料磨擦产生热量就要靠水封管住水到水封1 / 8圈内使填料冷却！保持水泵地正常运行.所以在水泵地运行巡回检查过程中对填料盒地检查是特别要留意！在运行个小时左右就要对填料进行更换.二、离心泵地过流部件离心泵过流部件有：吸进室、叶轮、压出室三个部分.叶轮室是泵地核心，也是流部件地核心.泵通过叶轮对液体地作功，使其能量增加.叶轮按液体流出地方向分三类：（）径汉式叶轮（离心式叶轮）液体是沿着与轴线垂直地方向流出叶轮.（）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜地方向流出叶轮.（）轴流式叶轮液体活动地方向与轴线平行地.叶轮按吸进地方式分为二类：（）单吸叶轮（即叶轮从一侧吸进液体）.（）双吸叶轮（即叶轮从两侧吸进液体）.叶轮按盖板形式分为三类：（）封闭式叶轮.（）敞开式叶轮（）半开式叶轮.2 / 8其中封闭式叶轮应用很广泛，前述地单吸叶轮双吸叶轮均属于这种形式.三、离心泵地工作原理离心泵地工作原理是：离心泵所以能把水送出往是由于离心力地作用.水泵在工作前，泵体和进水管必须罐满水行成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着地水在离心力地作用下从叶轮中飞往，泵内地水被抛出后，叶轮地中心部分形成真空区域.水原地水在大气压力（或水压）地作用下通过管网压到了进水管内.这样循环不已，就可以实现连续抽水.在此值得一提地是：离心泵启动前一定要向泵壳内布满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏（简称“气蚀”）造成设备事故！离心泵地种类很多，分类方法常见地有以下几种方式按叶轮吸进方式分：单吸式离心泵、双吸式离心泵.按叶轮数目分：单级离心泵.多级离心泵.按叶轮结构分：敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵.按工作压力分：低压离心泵中压离心泵高压离心泵.按泵轴位置分：卧式离心泵、立式离心泵.四、下面先容离心泵地几条重要地性能曲线水泵地性能参数如流量、扬程轴功率转速之间存在地一定地关系.他们之间地量值变化关系用曲线来表示，这种曲线就称为水泵地性能曲线.水泵地性能参数之间地相互变化关系及相互制约性：首先以该水泵地额定转速为行决条件地.3 / 8水泵性能曲线主要有三条曲线：流量－扬程曲线、流量－功率曲线、流量－效率曲线.．流量－扬程特性曲线它是离心泵地基本地性能曲线.比转速小于地离心泵具有上升和下降地特点既中间突出，两过下弯），称驼峰性能曲线.比转速在之间地离心泵具有平坦地性能曲线.比转数地在以上地离心泵具有陡降性能曲线.一般地说，当流量小时，扬程就高，随着流量地增加扬程就逐渐下降.．流量－功率曲线轴功率是随着流量而增加地，当流量＝时，相应地轴功率并不即是零，而为一定值（约正常运行地左右）.这个功率主要消耗于机械损失上.此时水泵里是布满水地，假如长时间地运行，会导致泵内温度不断升高，泵壳、轴承会发热，严重时可能使泵体热力变形，我们称为“闷水头”，此时扬程为最大值，当出水阀逐渐打开时，流量就会逐渐增加，轴功率亦缓慢地增加.、流量－效率曲线它地曲线象山头外形，当流量为零时，效率也即是零，随着流量地增大，效率也逐渐地增加，但增加到一定数目之后效率就下降了，效率有一个最高值，在最高效率点四周，效率都比较高，这个区域称为高效率区.五、公道配置、安全运行、优质供水以上四个方面了解离心泵构造，工作原理、特性曲线以后，如何公道配置电机水泵地功率，是保证水泵地安全运行，优质供水，降低生产本钱地关键，公道配置水泵功率，发挥水泵最佳工作区域地安全运行，我厂供水地实际情况，足已说明设备公道配置地重要4 / 8性、可靠性和经济性.．机泵设备公道配置地重要性.水厂地主要任务是保证全市人民地生产和生活用水，南水原来日最大供水量万吨，进水量、出水量能满足地区压力，但最近十年时间，随着市政动迁，用水大户地迁移，供水量日趋减少，随着人民生活质量进步，对水质地需求越来越高，出厂水达到如何确保优质供水，企业采取了一系列措施：（）调整机泵设备地公道配置，实行行人机最佳组合.（）加在科技创新，投进大量地资金改造原来落后地净水设备.（）投进资金、改造旧设备、老管网，进步水力条件，安装静态混合器等.（）安装四十台仪表，运用现代化监测系统，对水质进行全过程地监测和控制，确保优质水.这些措施充分说明了机泵设备和净水设备公道配置地重要性.、机泵设备泵安全运行地可靠性.为了确保机泵设备安全运行，企业对机泵设备治理更加规范，每年一次地大检验，每月一次地二级保养，逐日一次地一级保养制度，这些质量治理，是保证机泵设备安全运行地各项措施，为了保证安全运行地可靠性操纵，操纵工人地技术素质地培训、进步，安全操纵规程执行都要严格执行，这些安全操纵制度地落实，是确保机泵设备运行地可靠性地保证.、机泵设备安全运行地经济性.一谈到经济性就是企业制水地本钱，包括电矾、氯、氨，要以最安全地运行方式，最佳地调试模式，最低地制水本钱，来控制企业地经济活动，进步经济效益，在这方面企业已经积累了一定经验.如：最安全地运行方式，上海地城市供水管网是互通地，有公司中心调度来控制地区地供水压力，过高轻易造成爆管，给人民、国家造成财产损失，水压过低，影响部分用户地用水，造成企业地不良形象.因此，白天保持地区地压力是千帕左右，夜间地区压力保持在以下千帕.根据管网压力地要求，5 / 8白天开扬程机泵，夜间开高、低扬程组合，有效地控制了出厂水压力，保证了地区管网和宾馆高楼地用水，采用这些最佳地机泵组合，既节约了电耗，又公道地控制了压力，这些方法保证了机泵设备安全运行地经济性.随着科技地不断发展，水泵地现代化程度也不断进步，减少了很多地为为治理操纵.现在大多采用计算机监控地自动操纵模式，这也就对操纵职员地自身素质提出了更高地要求.由于一台水泵地异常状况会影响到整个供水系统地网络，造成严重地后果.经过几年地实际工作和理论地学习，把所学地知识运用到实践工作中往，公道安排好水量地分配和调度，利用各台水泵地特性使用最小地功率达到水泵地最大出水量，达到最佳运行状态.并做到安全、优质、低耗供水！离心泵地分类离心泵地分类很多，它是依据不同地结构特点而划分地.一、按工作叶轮数目来分类、单级泵：即在泵轴上只有一个叶轮.、多级泵：即在泵轴上有两个或两个以上地叶轮，这时泵地总扬程为个叶轮产生地扬程之和.二、按工作压力来分类、低压泵：压力低于米水柱；6 / 8、中压泵：压力在米水柱之间；、高压泵：压力高于米水柱.三、按叶轮进水方式来分类、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口.它地流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起.四、按泵壳结合缝形式来分类、水平中开式泵：即在通过轴心线地水平面上开有结合缝.、垂直结合面泵：即结合面与轴心线相垂直.五、按泵轴位置来分类、卧式泵：泵轴位于水平位置.、立式泵：泵轴位于垂直位置.六、按叶轮出来地水引向压出室地方式分类、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状地泵壳.7 / 8、导叶泵：水从叶轮出来后，进入它外面设置地导叶，之后进入下一级或流入出口管.平时我们说某台泵属于多级泵，是指叶轮多少来讲地.根据其它结构特征，它又有可能是卧式泵、垂直结合面泵、导叶式泵、高压泵、单面进水式泵等.所以依据不同，叫法就不一样.另外，根据用途也可进行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等.8 / 8。

离心泵的常见故障及处理方法1 离心式水泵的工作原理简单来讲，叶轮旋转带动水转动，从而产生离心力，离心式水泵就是利用离心力进行工作的。

首先，在启动离心式水泵之前，应先保证将泵壳和吸水管内注满水；然后，运转电机，叶轮和水就会在泵轴的带动下做高速旋转运动，泵内的水也会因转动所产生的离心力而向叶轮外侧甩出，通过蜗形泵壳的流道进入到水泵的压水管路。

在水泵叶轮的中心部位，当水因离心力的存在被甩出后，会存在真空，大气压会将吸水池内的水压入到泵壳中，同时，叶轮不停的转动会使水不断地流入和流出，这就完成了水的输送任务。

2 离心式水泵的主要零件作为现代化机械，离心式水泵由很多零部件构成，这些零部件可大致按工作时所处的工作状态分为三大类型：转动部件、固定部件和交接部件。

这里主要介绍一下水泵的核心组成部分：叶轮。

其主要作用就是在发动机的带动下进行转动，从而使水获得动能而流动。

叶片、盖板和轮毂组成了水泵的叶轮。

当前大多数的叶轮都是由铸铁、铸钢和青铜制成，因为离心力作用下的机械强度、材料的耐磨和耐腐蚀性能都是在选择叶轮材料时必须考虑的重要因素。

叶轮可根据前后盖板是否对称分为单吸式叶轮和双吸式叶轮两种，前后盖板不对称的为单吸式叶轮，它单边吸水；反之，盖板对称的为双吸式叶轮，两边吸水。

在大流量离心泵中，多为双吸式叶轮。

3 管道离心泵的主要优点（1）流量范围很大是管道泵的一大优点，一般常用的管道泵流量范围在5～2000m3/h，在国外，这一数值最大可达到*****m3/h。

同时管道泵可以使流量、压力基本没有波动，处于平稳状态。

（2）较高的转数是管道泵与电动机和汽轮机直接相连成为了可能，进而使得传动机构简单紧凑。

（3）可靠方便的操作、调节和维护的简单，也使得自动化和远距离操作的实现更加容易。

（4）结构简单紧凑、体积小，重量轻、零部件少，制造方便、造价低、而且占地面积小，这就使ISG型管道离心泵比同一指标的往复泵无论是在设备本身，还是修理费用上，价格都低廉了很多。

、离心泵的基本构造是由六部分组成的离心泵的基本构造是由六部分组成的分别是叶轮、泵体、泵轴、轴承、密封环、填料盒1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求平滑，以减少水流的磨擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有转动轴承和滑动轴承两种。

转动轴承使用牛油作为润滑剂加油要适当一般为2/3-3/4的体积太多会发热，太少又有响声并发热！滑动轴承是使用的是透明油作为润滑剂的，加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因（是否有杂质、油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳磨擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外助结合处装有密封环，密封的间隙保持在0.25-1.10毫米之间为宜。

6、填料盒主要由填料、水封环、填料筒、填料压盖，水封管组成。

填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进进到泵内。

始终保持水泵内的真空！当泵轴与填料磨擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料盒的检查是特别要留意！在运行600个小时左右就要对填料进行更换。

二、离心泵的过流部件离心泵过流部件有：吸进室、叶轮、压出室三个部分。

叶轮室是泵的核心，也是流部件的核心。

泵通过叶轮对液体的作功，使其能量增加。
