_计算机网络课程设计配置RIP协议(doc 16页) 课程设计说明书

-----计算机网络 姓 名： 学 号 班 级： 设计题目： 设计日期： 成 绩：

文章摘要

计算机网络技术课程设计是为了培养学生运用所学课程《计算机网络技术》的理论知识和技能，分析解决计算机网络应用实际问题的能力；培养学生掌握用《计算机网络技术》的知识，分析设计计算机课题的思想和方法；培养学生调查研究、查阅技术文献、资料、手册以及编写技术文献的能力。通过本次课题的课程设计，要求学生学会用RIP协议配置动态路由，能够学习关于RIP一些基本知识，了解RIP协议的特点，明确RIP缺点和优点，学习如何配置基本RIP命令，知道使用RIP协议所带来的问题等。通过调查研究和上机实习，收集和调查有关技术资料，掌握设计课题的基本步骤和方法，根据课题的要求进行上机实验调试。让学生在指导教师的指导下，以课题小组协作方式完成设计课题的内容。 目 录 1.前言 .........................................................1

1.1 RIP的相关理论.........................................1 1.2 RIP的应用情况.........................................2 2.操作过程................................................3

3.结束语.................................................12

4.附录...................................................13 一、前言 1.1 RIP的相关理论

RIP（Routing information Protocol，路由信息协议）是应用较早、使用较普遍的内部网关协议（Interior Gateway Protocol，IGP），适用于小型同类网络的一个自治系统（AS）内的路由信息的传递。RIP协议是基于距离矢量算法（Distance Vector Algorithms，DVA）的。它使用“跳数”，即metric来衡量到达目标地址的路由距离。运行RIP协议的设备使用UDP报文去交换路由信息。

路由器的关键作用是用于网络的互连，每个路由器与两个以上的实际网络相连，负责在这些网络之间转发数据报。在讨论 IP 进行选路和对报文进行转发时，我们总是假设路由器包含了正确的路由，而且路由器可以利用 ICMP 重定向机制来要求与之相连的主机更改路由。但在实际情况下，IP 进行选路之前必须先通过某种方法获取正确的路由表。在小型的、变化缓慢的互连网络中，管理者可以用手工方式来建立和更改路由表。而在大型的、迅速变化的环境下，人工更新的办法慢得不能接受。这就需要自动更新路由表的方法，即所谓的动态路由协议，RIP协议是其中最简单的一种。 RIP协议分为:传统RIP协议\需求RIP协议(Demand RIP) 和触发RIP,而传 统RIP协议又分为RIP-1 和RIP-2两个版本.需求RIP协议和触发RIP协议与传统RIP协议的区别在于需求RIP协议和触发RIP协议支持对拨号网的路由的维护,增添了几种相应的报文命令,增加了报文发送确认方式。RIP使用跳数(metric)来评估不同的路由。跳数一般是表示在路由中所经过的路由器的数量。在发送更新报文时将访问本地网络的花费(即默认跳数)作为本地直连路由得跳数，缺省为1；跳数值为16的路由表示目的地址不可达。由于RIP的有效跳数被限制在0～15之间，这使得RIP协议不适用于大型的网络。

1.2 RIP的应用情况 RIP协议前已成为路由器主机路由信息传递的标准之一，RIP通过用户数据报协议（UDP）报文交换路由信息，使用跳数来衡量到达目的地的距离。由于在RIP中大于15的跳数被定义为无穷大，所以RIP一般用于采用同类技术的中等规模网络，如校园网及一个地区范围内的网络，RIP并非为复杂、大型的网络而设计。但由于RIP使用简单，配置灵活，使得他在今天的网络设备和互联网中被广泛使用。

另外，RIP也有他的局限性。比如RIP支持站点的数量有限，这使得RIP只适用于较小的自治系统，不能支持超过15跳数的路由。再如，路由表更新信息将占用较大的网络带宽，因为RIP每隔一定时间 就向外广播发送路由更新信息，在有许多节点的网络中，这将会消耗相当大的网络带宽。此外，RIP的收敛速度慢，因为一个更新要等30s，而宣布一条路有无效必须等180s，而且这还只是收链一条路有所需的时间，有可能要花好几个更新才能完全收敛于新拓扑，RIP的这些局限性显然削弱了网络的性能。

二、操作过程 2.1 操作环境 Windows xp操作系统 Cisco Packet Tracer软件工具 2.2 设计内容 根据所选的课题需求，建立一个配置RIP的实例，通过实例的操作能够学会用RIP协议配置动态路由。在操作的过程中学习关于RIP一些基本知识，了解RIP协议的特点，明确RIP缺点和优点，学习如何配置基本RIP命令， 知道使用RIP协议所带来的问题。 2.3 详细设计步骤 使用Cisco Packet Tracer软件工具绘制拓扑结构图如下： 图 一 各个路由基本设置如下表： Router Name F0 F1 S2 S3 SM

RA 192.5.5.1 205.7.5.1 201.100.11.1 --- 255.255.255.0 RB 219.17.100.1 --- 201.100.11.2 199.6.13.1 255.255.255.0 RC 223.8.151.1 --- 204.204.7.1 199.6.13.2 255.255.255.0 RD 210.93.105.1 --- 204.204.7.2 --- 255.255.255.0 RE 210.93.105.2 --- --- --- 255.255.255.0 表一 设置RIP协议的过程： 首先配置了各台路由器上的基本设置，比如路由器标识、端口的地址配置。 然后检查各路由器上是否已存在RIP路由协议，或其他动态路由协议，或静态协议，如果有，则将这些协议关闭掉。 随后启用RIP动态协议，将上面的子网地址配置上去就可以了 配置完以后，还应进行相应的检查，检查RIP协议是否成功的在起作用了，最简单的检查命令是PING命令。 如果成功那么配置就算完成了，如果没有成功PING通的话，则需要再做具体的检测通过，检查一下物理连接，协议配置是否成功等等的问题。

各个路由基本配置命令行部分参考代码： 路由RA. Router>enable Router#config t Router(config)#hostname RA RA(config)#interface f0/0 RA(config-if)#ip add 192.5.5.1 255.255.255.0 RA(config-if)#no shutdown RA(config-if)#exit RA(config)#interface f1/0 RA(config-if)#ip add 205.7.5.1 255.255.255.0 RA(config-if)#no shutdown RA(config-if)#exit RA(config)#interface s2/0 RA(config-if)#ip add 201.100.11.1 255.255.255.0 RA(config-if)#no shutdown RA(config-if)#exit 路由RB. Router>enable Router#config t Router(config)#hostname RB RB(config)#interface f0/0 RB(config-if)#ip add 219.17.100.1 255.255.255.0 RB(config-if)#no shutdown RB(config-if)#exit RB(config)#interface s2/0 RB(config-if)#ip add 201.100.11.2 255.255.255.0 RB(config-if)#no shutdown RB(config-if)#exit RB(config)#interface s3/0 RB(config-if)#ip add 199.6.13.1 255.255.255.0 RB(config-if)#no shutdown RB(config-if)#exit 路由RC. Router>enable Router#config t Router(config)#hostname RC RC(config)#interface f0/0 RC(config-if)#ip add 223.8.151.1 255.255.255.0 RC(config-if)#no shutdown RC(config-if)#exit RC(config)#interface s2/0 RC(config-if)#ip add 204.204.7.1 255.255.255.0 RC(config-if)#no shutdown RC(config-if)#exit

合集下载

RIP协议分析课程设计

RIP协议分析课程设计

RIP协议分析课程设计协议名称：RIP（Routing Information Protocol）协议分析课程设计一、背景介绍RIP（Routing Information Protocol）是一种基于距离向量算法的路由协议，用于在互联网中动态地计算路由表。

本课程设计旨在深入分析RIP协议的工作原理、优缺点以及相关应用，以提高学生对网络协议的理解和应用能力。

二、课程目标1. 理解RIP协议的基本概念和原理；2. 掌握RIP协议的工作机制及其与其他路由协议的比较；3. 能够使用网络模拟工具进行RIP协议的实验设计和实施；4. 能够分析RIP协议的性能和安全问题，并提出改进方案；5. 培养学生的团队合作和问题解决能力。

三、课程内容和安排1. 第一周：RIP协议概述- RIP协议的基本概念和发展历程；- RIP协议的工作原理和特点；- RIP协议与其他路由协议的比较。

2. 第二周：RIP协议的路由表计算- 距离向量算法的基本原理；- RIP协议的路由表计算过程；- 路由环路问题及解决方法。

3. 第三周：RIP协议的路由更新- RIP协议的路由更新机制；- RIP协议的路由更新策略；- 路由更新的稳定性和收敛性分析。

4. 第四周：RIP协议的实验设计与实施- 使用网络模拟工具进行RIP协议的实验设计；- 实施RIP协议的实验，并分析实验结果；- 性能指标的测量和评估。

5. 第五周：RIP协议的性能和安全问题分析- RIP协议的性能指标和评估方法；- RIP协议的安全问题及其防范措施；- 实际案例分析和讨论。

6. 第六周：RIP协议的改进方案- RIP协议的改进思路和方法；- RIP协议的扩展和优化；- 新一代路由协议的发展趋势。

四、教学方法1. 理论讲授：通过课堂讲解、案例分析等方式，介绍RIP协议的基本概念和原理。

2. 实验设计与实施：利用网络模拟工具进行RIP协议的实验设计和实施，加深学生对RIP协议的理解。

RIP协议配置

RIP协议配置

RIP协议及配置RIP(Routing Information Protocol，路由信息协议)是使用最广泛的距离向量路由协议，本节阐述了RIP协议的特点以及思科路由器RIP协议的配置。

RIP协议概述Xerox公司在20世纪70年代开发的，是IP所使用的第一个路由协议，现在RIP已经成为从UNIX系统到各种路由器的必备路由协议。

RIP协议有以下特点：（1）RIP是自治系统内部使用的协议即内部网关协议，使用的是距离向量算法。

（2）RIP使用UDP的520端口进行RIP进程之间的通信。

（3）RIP主要有两个版本：RIPv1和RIPv2。

RIPv1协议的具体描述在RFC1058中，RIPv2是对RIPv1协议的改进，其协议的具体描述在RFC1723中。

（4）RIP协议以跳数作为网络度量值。

（5）RIP协议采用广播或组播进行通信，其中RIPv1只支持广播，而RIPv2除支持广播外还支持组播。

（6）RIP协议支持主机被动模式，即RIP协议允许主机只接收和更新路由信息而不发送信息。

（7）RIP协议支持默认路由传播。

（8）RIP协议的网络直径不超过15跳，适合于中小型网络。

16跳时认为网络不可达。

（9）RIPv1是有类路由协议，RIPv2是无类路由协议，即RIPv2的报文中含有掩码信息。

思科路由器RIP协议的配置1.RIP中的定时器(1)更新定时器：用于设置路由信息的更新时间，RIP的默认值是30秒。

(2)失效定时器：如果路由器在实效定时到达后，没有收到某个路由的任何信息，则认为该路由失效，RIP的默认值是180秒。

(3)保持定时器：就是抑制定时器。

在某条路由被告知为不可达时，启动定时器。

RIP默认值是180秒。

(4)清除定时器：当某条路由成为无效路由后，从路由表中删除这条路由所需等待的时间。

RIP默认值是240秒。

2. RIP配置中的常用命令(1)启用RIP命令Router(config)#router ripRouter(config-router)#(2)启用通告RIP的网段Router(config-router)#network network(3)在某个接口上启用或禁用水平分割Router(config-if)#ip split-horizon(4)指定RIP邻居路由器Router(config-router)#neighber ipaddress (5)指定RIP版本Router(config-router)#version[1|2](6)指定接口发送RIP保文版本Router(config-if)#ip rip send version <[1] [2]> (7)指定接口接收RIP保文版本Router(config-if)#ip rip receive version <[1] [2]> (8)禁止接口转发路由更新信息Router(config-router)#passive-interface iftype ifnumber (9)修改更新时间Router(config-router)#update-time seconds(10)修改保持时间Router(config-router)#holdown-time seconds(11)关闭自动汇总功能Router(config-router)#no auto-summaryRIP配置示例通过三台路由器互连的网络中，每个路由器的局域网段通过一台交换机连接了两台计算机，通过配置路由器RTA、RTB和RTC的动态路由协议RIP ，使全网可以通讯。

RIP

RIP

【实验内容】
RIP 协议的配置
【实验环境】
1. 硬件环境
Cisco2811 路由器两台，计算机两台，路由器同步串口线一根，交叉线两根
2. 软件环境
WindowsXP 操作系统、Packet Tracer 仿真软件
3. 实验拓扑图
【实验步骤】
1）配置路由器A 和路由器B 的端口IP
2）配置路由器A 的同步串行端口的同步频率
3）配置路由器A 的RIP 路由：
4）将连接路由器A的主机 A 的IP 地址设置成172.16.1.2，子网掩码设置成255.255.255.0，默认网关设置成172.16.1.1；同时将与路由器B 相连的主机B的IP地址设置成172.16.3.2，子网掩码设置成255.255.255.0，默认网关设置成172.16.3.1。

然后测试主机A 和主机B能否互相ping 通。

5）配置路由器B 的RIP 路由
6）再测试主机A、B 之间的连通性
【实验总结】
通过本实验我们了解到RIP路由信息协议是一种使用最广泛的内部网关协议，也是典型的距离矢量路由协议，具有距离矢量算法路由协议的一切特征。

它能够实现路由器之间的相互传递路由信息，进而实现通信。

RIP路由协议配置

RIP路由协议配置

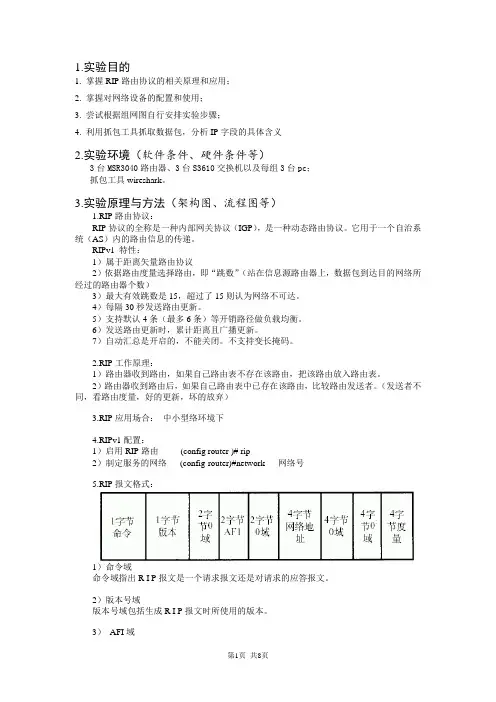

1.实验目的1. 掌握RIP路由协议的相关原理和应用；2. 掌握对网络设备的配置和使用；3. 尝试根据组网图自行安排实验步骤；4. 利用抓包工具抓取数据包，分析IP字段的具体含义2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、3台S3610交换机以及每组3台pc；抓包工具wireshark。

3.实验原理与方法（架构图、流程图等）1.RIP路由协议：RIP协议的全称是一种内部网关协议（IGP），是一种动态路由协议。

它用于一个自治系统（AS）内的路由信息的传递。

RIPv1 特性：1）属于距离矢量路由协议2）依据路由度量选择路由，即“跳数”（站在信息源路由器上，数据包到达目的网络所经过的路由器个数）3）最大有效跳数是15，超过了15则认为网络不可达。

4）每隔30秒发送路由更新。

5）支持默认4条（最多6条）等开销路径做负载均衡。

6）发送路由更新时，累计距离且广播更新。

7）自动汇总是开启的，不能关闭。

不支持变长掩码。

2.RIP工作原理：1）路由器收到路由，如果自己路由表不存在该路由，把该路由放入路由表。

2）路由器收到路由后，如果自己路由表中已存在该路由，比较路由发送者。

（发送者不同，看路由度量，好的更新，坏的放弃）3.RIP应用场合：中小型络环境下4.RIPv1配置：1）启用RIP路由(config router )# rip2）制定服务的网络(config-router)#network 网络号5.RIP报文格式：1）命令域命令域指出R I P报文是一个请求报文还是对请求的应答报文。

2）版本号域版本号域包括生成R I P报文时所使用的版本。

3）AFI域地址家族标识(Address Family Identifier ，A F I )域指出了互联网络地址域中所出现的地址家族。

4）互联网络地址域4字节的互联网络地址域包含一个互联网络地址。

这个地址可以是主机、网络，甚至是一个缺省网关的地址码。

5）度量标准域包含报文的度量计数。
