计算机网络实验六 RIP路由协议配置 (2)

实验六：RIP协议一、理论基础1、RIP简介RIP是Routing Information Protocol（路由信息协议）的简称。

它是一种相对简单的动态路由协议，在实践中被广泛的应用。

RIP是基于距离向量路由算法。

这种算法提供了互联网与运行RIP的路由器的有限拓扑网络视图。

在相邻的路由器之间进行广播，以（几乎）完全路由表的形式作周期性的更新。

它通过UDP（User Datagram Protocol）报文交换路由信息，使用跳数（Hop Count）来衡量到达目的地的距离（被称为路由权－Routing cost）。

RIP允许的最大跳数为15，任何大于15的目标地址节点都将视为不可访问的。

RIP最大节点数在大型网络中很大程度上限制它的使用，但是却防止了无限计数问题，从而避免了引起无止境的网络路由环路。

所以RIP一般用于采用同类技术的中等规模的网络，如校园网及一个地区范围内的网络，RIP并非为复杂、大型的网络而设计。

运行RIP协议的路由器间以30秒为间隔周期性的交换路由表信息。

在一个RIP广播信息中，包含了每个IP网络中RIP信息能到达的网络以及此网络的距离（以跳计数）的列表对。

在RIP中，路由器定义为到直接链路网络为一跳，到另一个路由器可达的网络为两跳，如此继续下去。

为提高性能，防止产生路由环，RIP支持水平分割（Split Horizon）、毒性逆转（Poison Reverse），并采用触发更新（Triggered Update）。

RIP的缺点：因为跳数的最大值是15，所以不适合于大型网络。

因为仅依据Hop Count(跳数)作为路由选择的度量标准，所以会选择距离最近的路径，不一定会选择最快的路径。

因为每30秒更新路由信息，所以产生大量的广播，消耗带宽资源。

RIP启动和运行的整个过程可描述如下：(1)某路由器刚启动RIP时，以广播形式向其相邻路由器发送请求报文，相邻路由器收到请求报文后，响应该请求，并回送包含本地路由信息的响应报文。

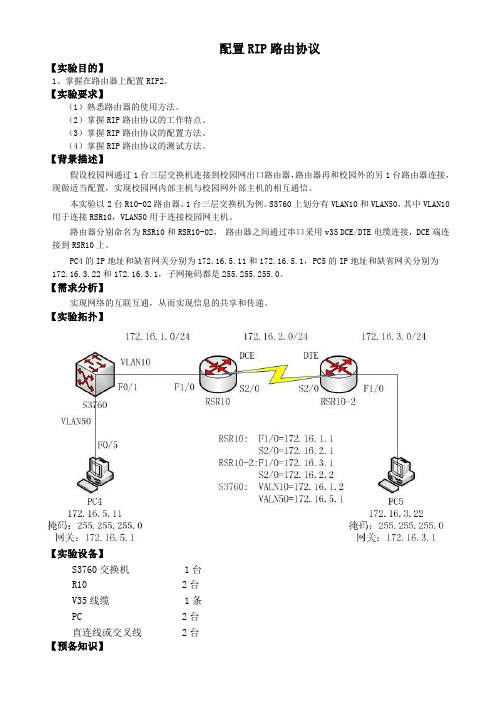

配置RIP路由协议【实验目的】1、掌握在路由器上配置RIP2。

【实验要求】（1）熟悉路由器的使用方法。

（2）掌握RIP路由协议的工作特点。

（3）掌握RIP路由协议的配置方法。

（4）掌握RIP路由协议的测试方法。

【背景描述】假设校园网通过1台三层交换机连接到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。

本实验以2台R10-02路由器、1台三层交换机为例。

S3760上划分有VLAN10和VLAN50，其中VLAN10用于连接RSR10，VLAN50用于连接校园网主机。

路由器分别命名为RSR10和RSR10-02，路由器之间通过串口采用v35 DCE/DTE电缆连接，DCE端连接到RSR10上。

PC4的IP地址和缺省网关分别为172.16.5.11和172.16.5.1，PC5的IP地址和缺省网关分别为172.16.3.22和172.16.3.1，子网掩码都是255.255.255.0。

【需求分析】实现网络的互联互通，从而实现信息的共享和传递。

【实验拓扑】【实验设备】S3760交换机 1台R10 2台V35线缆 1条PC 2台直连线或交叉线 2台【预备知识】路由器基本配置、RIP的工作原理及配置。

【技术原理】RIP（Routing Information Protocols，路由信息协议）是应用较早、使用较普遍的IGP（Interior Gateway Protocol，内部网关协议），适用于小型同类网络，是典型的距离矢量（distance-vector）协议。

RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15。

RIP协议有两个版本RIPv1和RIPv2。

RIPv1属于有类路由协议，不支持VLSM（变长子网掩码），RIPv1是以广播的形式进行路由信息的更新的；更新周期为30秒。

RIPv2属于无类路由协议，支持VLSM（变长子网掩码），RIPv2是以组播的形式进行路由信息的更新的，组播地址是224.0.0.9。

1.实验目的1. 掌握RIP路由协议的相关原理和应用；2. 掌握对网络设备的配置和使用；3. 尝试根据组网图自行安排实验步骤；4. 利用抓包工具抓取数据包，分析IP字段的具体含义2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、3台S3610交换机以及每组3台pc；抓包工具wireshark。

3.实验原理与方法（架构图、流程图等）1.RIP路由协议：RIP协议的全称是一种内部网关协议（IGP），是一种动态路由协议。

它用于一个自治系统（AS）内的路由信息的传递。

RIPv1 特性：1）属于距离矢量路由协议2）依据路由度量选择路由，即“跳数”（站在信息源路由器上，数据包到达目的网络所经过的路由器个数）3）最大有效跳数是15，超过了15则认为网络不可达。

4）每隔30秒发送路由更新。

5）支持默认4条（最多6条）等开销路径做负载均衡。

6）发送路由更新时，累计距离且广播更新。

7）自动汇总是开启的，不能关闭。

不支持变长掩码。

2.RIP工作原理：1）路由器收到路由，如果自己路由表不存在该路由，把该路由放入路由表。

2）路由器收到路由后，如果自己路由表中已存在该路由，比较路由发送者。

（发送者不同，看路由度量，好的更新，坏的放弃）3.RIP应用场合：中小型络环境下4.RIPv1配置：1）启用RIP路由(config router )# rip2）制定服务的网络(config-router)#network 网络号5.RIP报文格式：1）命令域命令域指出R I P报文是一个请求报文还是对请求的应答报文。

2）版本号域版本号域包括生成R I P报文时所使用的版本。

3）AFI域地址家族标识(Address Family Identifier ，A F I )域指出了互联网络地址域中所出现的地址家族。

4）互联网络地址域4字节的互联网络地址域包含一个互联网络地址。

这个地址可以是主机、网络，甚至是一个缺省网关的地址码。

5）度量标准域包含报文的度量计数。

西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器（或实验环境）实验所使用软件为 Cisco Packet Tracer。

三、实验基本原理及步骤（或方案设计及理论计算）3.1动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

图一动态路由协议前面提到，路由器之间的路由信息交换是基于路由协议实现的。

交换路由信息的最终目的在于形成路由转发表，进而通过此表找到一条数据交换的“最佳”路径。

每一种路由算法都有其衡量“最佳”的一套原则。

大多数算法使用一个量化的参数来衡量路径的优劣，一般说来，参数值越小，路径越好。

该参数可以通过路径的某一特性进行计算，也可以在综合多个特性的基础上进行计算，几个比较常用的特征是：n 路径所包含的路由器结点数（hop count）n 网络传输费用（cost）n 带宽（bandwidth）n 延迟（delay）n 负载（load）n 可靠性（reliability）n 最大传输单元MTU（maximum transmission unit）依据路由器间交换路由信息的内容及路由算法，将路由协议分为：距离-矢量路由协议和链路状态路由协议。

距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议（如OSPF）收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割（Split Horizon）毒性逆转（Poisoned Reverse）触发更新(Triggered Update)Hold－Down 定时器3.4RIP的配置关于RIP的配置步骤如下：开启RIP路由功能（路由进程）：Router(config)#router rip宣告相关网段：Router(config-router)# network network wildmask 请注意：掩码是用反码的形式。

实验六路由协议RIP 的简单配置【实验目的】掌握路由器的 RIP 路由协议配置。

【背景描述】假设校园网在地理上被分为 2 个区域，每个区域内分别有一台路由器连接了 2 个子网，需要将两台路由器通过以太网链路连接在一起并进行适当的配置，以实现这 4 个子网之间的互联互通，本实验采用 RIP 路由协议实现子网之间的互通。

【实验原理】路由信息协议（RIP，Routing Information Protocols）属于内部网关协议（IGP，Interior Gateway Protocol），适用于小型网络。

RIP 的度量值为经过路由器的数量，每经过一台路由器，RIP 的度量值增加 1，也称为跳数增加 1。

RIP 在选择最优路径时，会优先选择一条到达目标网络跳数相对较少的路径。

RIP 支持的最大跳数是 15 跳，超过此跳数则被认为是不可达。

RIP 在构造路由表时会使用到 3 种计时器：更新计时器、无效计时器、刷新计时器。

路由器周期性地向每个邻居发送完整的路由表，路由表包括每个网络或子网的信息，以及与之相关的度量值。

【实现功能】两台路由器通过快速以太网端口连接在一起，每个路由器上连接 2 台计算机，每台计算机代表一个子网。

在路由器上运行 RIP 路由协议，实现所有子网间的互通。

【实验设备】2 台思科 2811 路由器。

【实验拓扑】路由协议 RIP 的简单配置拓扑图如图 1 所示。

图 1 路由协议RIP 的配置拓扑图【实验内容】【步骤 1】配置路由器接口 IP 地址RouterA：Router>enableRouter#conf tRouter(config)#hostname RouterA //路由器命名RouterA(config)#inter fa 0/0 //进入接口RouterA(config-if)#no shutdown //打开接口RouterA(config-if)#ip add 12.1.1.1 255.255.255.0 // 配置IP 地址RouterA(config)#inter eth 1/0RouterA(config-if)#no shutRouterA(config-if)#ip add 10.1.1.1 255.255.255.0 // 网关IP 地址RouterA(config)#inter eth 1/1RouterA(config-if)#no shutRouterA(config-if)#ip add 10.1.2.1 255.255.255.0 // 网关IP 地址RouterB：Router>enableRouter#conf tRouter(config)#hostname RouterB //路由器命名RouterB(config)#inter fa 0/0 //进入接口RouterB(config-if)#no shutdown //打开接口RouterB(config-if)#ip add 12.1.1.2 255.255.255.0 // 配置IP 地址RouterB(config-if)#inter eth 1/0RouterB(config-if)#no shutRouterB(config-if)#ip add 172.16.1.1 255.255.255.0RouterB(config)#inter eth 1/1RouterB(config-if)#no shutRouterB(config-if)#ip add 172.16.2.1 255.255.255.0【步骤 2】配置 RIP 路由协议RouterA(config)#router rip //配置路由协议 RIPRouterA(config-router)#version 2 //选择RIP 的版本2RouterA(config-router)#network 10.1.1.0 //端口参与RIP 路由协议RouterA(config-router)#network 10.1.2.0RouterA(config-router)#network 12.1.1.0注意：RIP 协议分为两个版本，分别是RIPv1 和RIPv2：RIPv1 是有类路由协议，即所有的更新包中不含子网掩码，不支持VLSM，要求网络中的所有设备必须使用相同的子网掩码；RIPv2 是一个无类的路由协议，该路由协议发送的路由选择更新信息包含子网掩码。

【实验题目】RIP 协议配置实验 【实验目的】学习RIPv2的配置方法。

【配置命令】▪ 配置RIPv2协议。

R1(config)# router rip R1(config-router)# version 2R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网 R1(config-router)# network 192.168.3.0▪ 把交换机接口变为三层接口，然后就可以配置IP 地址。

(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。

环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。

(config)#interface loopback 0 ！号码范围：0~2147483647 (config-if)#ip address 192.168.1.5 255.255.255.0 ▪取消自动汇总(config-router)#router rip(config-router)#auto-summary !启动自动汇总 (config-router)#no auto-summary !取消自动汇总▪配置水平分割(config)#interface f0/1(config-if)#ip split-horizon ! 配置水平分割(默认) (config-if)#no ip split-horizon ! 取消水平分割▪显示调试信息#debug ip rip ！显示rip 调试信息 #no debug ip rip ！停止显示rip 调试信息 #no debug all ！停止显示所有调试信息【实验任务】1、 按下图配置RIP 路由协议。

RIP 路由协议的配置1、实验目的（1）练习RIP 动态路由协议的基本配置；（2）掌握了解RIP 路由协议原理2、实验内容（1）RIP 动态路由协议配置；（2）掌握了解RIP 路由协议原理3、网络结构拓扑图如下所示：4：实验步骤：（1）配置Router1：Router>enable //进入特权模式Router#conf ter //进入全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0 //配置Fa0/0 接口Router(config-if)#ip add 1.1.1.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up Router(config-if)#exitRouter(config)#int s0/0/0 //配置串口Router(config-if)#ip add 1.1.6.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down Router(config-if)#exitRouter(config)#int s0/0/1 //配置串口Router(config-if)#ip add 1.1.2.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to down Router(config-if)#exitRouter(config)#router rip //进入RIP 视图Router(config-router)#network 1.0.0.0 //发布直连网络Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip route //查看路由表Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, FastEthernet0/0Router#（2）配置Router2：Router>enableRouter#conf terEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 1.1.5.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up Router(config-if)#exitRouter(config)#int s0/0/1Router(config-if)#ip add 1.1.2.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip add 1.1.3.1 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 1.0.0.0Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 3 subnetsR 1.1.1.0 [120/1] via 1.1.2.1, 00:00:11, Serial0/0/1C 1.1.2.0 is directly connected, Serial0/0/1C 1.1.5.0 is directly connected, FastEthernet0/0Router#（3）Router3：Router>enRouter#conf terEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 1.1.4.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up Router(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip add 1.1.6.2 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shutdownRouter(config-if)#%LINK-5-CHANGED: Interface Serial0/0/0, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/1Router(config-if)#ip add 1.1.3.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to upRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to up Router(config-router)#network 1.0.0.0Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip rouRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 6 subnetsR 1.1.1.0 [120/1] via 1.1.6.1, 00:00:02, Serial0/0/0R 1.1.2.0 [120/1] via 1.1.6.1, 00:00:02, Serial0/0/0[120/1] via 1.1.3.1, 00:00:10, Serial0/0/1C 1.1.3.0 is directly connected, Serial0/0/1C 1.1.4.0 is directly connected, FastEthernet0/0R 1.1.5.0 [120/1] via 1.1.3.1, 00:00:10, Serial0/0/1C 1.1.6.0 is directly connected, Serial0/0/0（4）按照图示配置好主机的IP 地址（5）使用ping 命令测试相互之间的连通性，主机之间可以相互ping 通的，如下所示：。

实验6 RIP的配置
【实验名称】
RIP的配置
【实验目的】
掌握通过动态路由方式实现网络的连通性.
【背景描述】
假设校园通过一台路由器连接到校园外的另一台路由器上,现要在路由器上做适当配置,实现校园网内部主机与校园网外部主机的相互通信.
【实现功能】
实现网络的互连互通,从而实现信息的共享和传递.
【实验拓扑】
【实验设备】R2624(2台)
【实验步骤】
步骤1.在路由器Router1上配置接口参数
步骤2.在路由器Router2上配置接口参数.
步骤3.配置PC1、PC2.
验证：PC1和PC2不能互相通信
步骤4.在路由器Router1上配置RIP.
步骤5.在路由器Router2上配置RIP.
验证测试：查看Router1、Router2上的路由表
步骤6.测试网络的互连互通性.
【注意事项】
PC1和PC2的网关要正确设置。

实验六 RIP路由协议典型配置一、实验要求：两台pc所在网段，通过两台使用RIP 协议的路由器实现互连互通。

二、实验环境：组网工程实验室路由器连接拓扑如下图6-1所示。

图6-1 实验室路由器组网拓扑图图6-2 实验室设备摆放位置示意图通过两台路由器使用RIP 协议组网图如下图6-3所示。

图6-3 实验五组网示意图上图5-1是实验室中的模拟实验环境，共五台路路由器，请先在相邻的两台中设置(如：A2、A4；B2、B5)，使之互通，接下来在进一步扩展。

例如：可设置路由器各接口IP地址设置如下：三.实验参考：1、路由器RA2配置脚本1)为了标识路由器，先修改路由器名称为RA2，并按环境要求配置各台路由器各接口和主机接口IP地址。

[Quidway]sysname RA2[RA2]int e0/0[RA2-Ethernet0/0]ip address 202.0.0.1 24[RA2-Ethernet0/0]int serial3/0[RA2-Ethernet0/0]ip address 192.0.4.2 24[RA2-Ethernet0/0]quit2)完成上述地址配置后，可用display current-configuration来显示配置信息；并用display ip routing-table命令显示路由表信息。

并用ping命令检测网络互通性。

3)启动rip协议，并分别在以太网口和相应的串口上使能rip.[RA2]rip /启动rip/[RA2]network 202.0.0.0 /接口e0/0使能rip/[RA2]network 192.0.4.0 /接口s3/0使能rip/4)使用命令display current-configuration和display ip routing-table 检查配置信息和路由表信息。

比较前后路由表再次使用ping命令测试网络的互通性。

2、路由器RA4配置脚本1)为了标识路由器，先修改路由器名称为RA4，并按环境要求配置各台路由器各接口和主机接口IP地址。
