抗浮锚杆计算书

1、锚杆计算根据《**工程场地详细勘察阶段岩土工程勘察报告》（二零一二年十月）5.2.5条，“岩石与锚固体粘接强度特征值f rb建议强风化岩下部取180kPa、强风化岩取300kPa，中风化岩取400kPa。

”按《岩土锚杆技术规程》7.5.1，锚杆在强风化中的锚固长度La=13米时的永久锚杆的抗拔承载力特征值Rt为：Nt=3.14X0.25X180X0.665X13/2.2=555 kN2、抗浮验算本工程±0.000相当于绝对标高8.850米，以下计算均按相对标高（即相对于本工程±0.000的高度）计算。

抗浮设计水位H抗浮=-3.350m（室外地坪下1米），地下室底板面标高H底板面=-19.800m。

2.1、底板厚度1.8米且地面以上没有塔楼的区域F水浮力=（19.8-3.35+1.8）x10=182.5 kPa选底板厚度1.8米区域8.4x8.4米标准跨度范围内柱底自重反力2900kN(仅考虑地下室负三~一层结构自重，详补充计算书)标准跨度8.4x8.4米范围，需要锚栓根数：n=(182.5x8.42-(2900+25x1.8x8.42)/1.05)/555=12.78根锚筋间距L=2.35m。

（实际布锚杆间距按2.1米）2.2、底板厚度1.5米且地面以上没有塔楼的区域F水浮力=（19.8-3.35+1.5）x10=179.5 kPa选底板厚度1.5米区域8.4x8.4米标准跨度范围内柱底自重反力2700kN(仅考虑地下室负四~一层结构自重，详补充计算书)标准跨度8.4x8.4米范围，需要锚栓根数：n=(179.5x8.42-(2700+25x1.5x8.42)/1.05)/555=13.6根锚筋间距L=2.28m。

（实际布锚杆间距按2.1米）2.3、地面以上有塔楼区域，底板厚度1.5米区域为抗浮不利区域，以下计算仅按此区域计算。

地面以上有塔楼区域，结构自重及锚杆（2.8x2.8网格米布置）提供的抗拔力见下表：荷载名称均布荷载标准值kPa (负号表示向上)备注水浮力-179.5 锚杆抗拔力平均值70.82.8x2.8米网格布置底板自重41.51.5米厚底板+垫层-4~1层自重422700kN柱底自重反力+垫层恒载2层自重 6.0梁、板、柱自重3层自重 6.04层自重 6.05层自重 6.06层自重 6.07层自重 6.5底板~7层总重+锚杆190.8结论190.8/179.5>1.05抗浮满足要求。

目录一、前言 (1)1.1、工程概况 (1)1.2、地质条件 (2)二、设计依据 (4)三、抗浮锚杆设计 (4)3.1、抗浮范围 (4)3.2、抗浮锚杆计算 (5)四、其他说明 (9)一、前言1.1、工程概况新亚总部位于河北省廊坊开发区华祥路西侧，云鹏道北侧。

由霸州市新亚金属制品有限公司建设开发，北京炎黄联合国际工程设计有限公司负责设计。

本方案涉及办公楼A地下车库及下沉式庭院，工程概况分述如下：1）办公楼A地上16层，地下2层，±0.00相当于绝对标高13.350m，筏板基础，基础底板底面相对标高-12.00m（相当于绝对标高1.350m）。

根据勘察报告，基础持力层为粉质粘土⑤层，天然地基承载力特征值为120kPa，不能满足设计要求，需要进行CFG桩复合地基进行加固处理，设计条件如下：A区：相应于荷载效应标准组合时,基底反力为481kPa；相应于荷载效应准永久组合时,基底反力为450kPa。

B区：相应于荷载效应标准组合时,基底反力为502kPa；相应于荷载效应准永久组合时,基底反力为470kPa。

C区：相应于荷载效应标准组合时,基底反力为442kPa；相应于荷载效应准永久组合时,基底反力为412kPa。

各区允许的最终沉降量≤50mm，整体倾斜变形≤0.002，相邻柱基沉降差小于0.002柱距。

2）地下车库和下沉式庭院环绕办公楼A周边为纯地下车库，地下2层，±0.00相当于绝对标高13.350m，筏板基础，基础底板底面相对标高-7.00m～-10.90m。

办公楼A和研发用房之间为下沉式广场，±0.00相当于绝对标高13.350m，筏板基础，基础底板底面相对标高-8.55m～-10.90m。

根据勘察报告，地下水水位埋深为5.30~5.70米，高程为6.45~7.98米，高差1.53米。

拟建场地近年最高水位为地表下2.00米。

水位年变幅1~1.5米，近年最高水位按2.00米考虑。

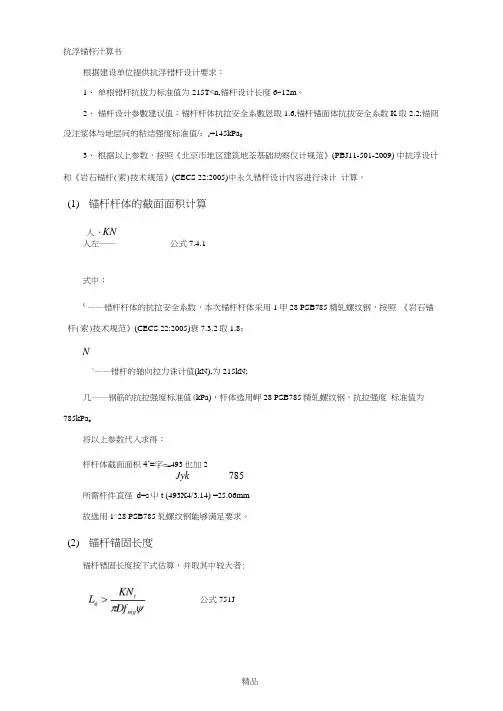

抗浮锚杆汁算书根据建设单位提供抗浮错杆设计要求：1、单根错杆抗拔力标准值为215T<n,锚杆设计长度6~12m。

2、锚杆设计参數建议值：锚杆杆体抗拉安全系數恳取1.6,锚杆锚面体抗拔安全系数K 取2.2;锚冏没注浆体与地层间的粘结强度标准值/；s=145kPa03、根据以上参数，按照《北京市地区建筑地荃基础劫察仅计规范》(PBJ11-501-2009) 中抗浮设计和《岩石锚杆(索)技术规范》(CECS 22:2005)中永久错杆设计內容进行诛计计算。

(1)锚杆杆体的截面面积计算人、KN人左―—公式7.4.1式中：K,——错杆杆体的抗拉安全系数，本次锚杆杆体采用1甲28 PSB785精轧螺纹钢，按照《岩石锚杆(索)技术规范》(CECS 22:2005)衰7.3.2取1.8；Nr——错杆的轴向拉力诛计值(kN),为215kN;几——钢筋的抗拉强度标准值(kPa)，杆体选用岬28 PSB785精轧螺纹钢，抗拉强度标准值为785kPa e将以上参数代入求得：杆杆体截面面枳4’=字==493也加2Jyk785所需杆件直径d=s屮t (493X4/3.14) =25.06mm故选用1^28 PSB785 轧螺纹钢能够满足要求。

(2)锚杆锚固长度锚杆错固长度按下式估算，并取其中较大者:公式751J式中:K ——错杆锚冏体的抗拔安全系数，按照《岩石锚杆(索)技术规范»(CECS22:2005) 7.3.1 取 2.2; N,——锚杆的轴向拉力设计值(kN),取215kN oL °—错杆锚同段长度(m)；山——锚同段注浆体与地层间的粘结强度标准值(kPa),根据地劭报告并结合经验, 可取 120kPa ；“一错冏段注浆体与筋体间的粘结强度标准值(kPa),注浆材料为素水泥浆，浆体强度M30,查表7.5.1-3插值法取2.4MPa;D ——错杆锚同段的钻孔直径(m),取0.20m ；钢筋的直径，＜0.28 (m)；采用2根以上钢筋时，•界而的粘结强度降低系數，取0.6-0.85;屮——锚同长厦对粘结强厦的影响系数，按＜ 7.5.2取1.0;n —钢筋根數。

抗浮锚杆计算书四川理工技师学院学府校区扩建项目地下室抗浮锚杆设计计算书四川省川建勘察设计院二〇一九年八月四川理工技师学院学府校区扩建项目地下室抗浮锚杆设计计算书工程编号：2018-YT-237法定代表人：黄荣总工程师：刘晓东审定人：黄香春审核人：郑星项目负责人：赵兵设计人：杜祥波中华人民共和国住房和城乡建设部工程勘察证书证书等级：综合类甲级编号：B151025097四川省川建勘察设计院二〇一九年八月目录1 工程概况 (1)2 设计依据 (1)3 设计单位提供的技术要求 (2)4 地层及水文地质条件 (2)4.1地层 (2)4.2地下水 (3)5 抗浮锚杆间距及布置方法 (4)6 抗浮锚杆设计 (4)6.1锚杆锚固体长度计算 (4)6.2锚杆杆体截面积 (4)6.3锚杆钢筋与锚固砂浆间的锚固长度计算 (5)6.4锚杆构造设计 (7)6.5钢筋锚入底板长度的确定 (7)6.6锚杆布置及根数验算 (8)6.7锚固体整体稳定性验算 (9)7 各区域抗浮锚杆设计参数汇总 (10)8 抗浮锚杆施工 (11)8.1抗浮锚杆材料及防腐防水 (11)8.2锚杆施工注意事项 (11)9其他 (12)1 工程概况四川理工技师学院学府校区扩建项目场地位于成都市温江区南熏大道4段355号，行政区划属温江区柳城街道，交通十分方便。

规划建设净用地面积4448.61m2，规划总建筑面积76821.08m2，其中地上建筑面积62373.4m2，地下建筑面积13316.08m2。

根据土建设计总平面图及抗浮锚杆分布范围及抗浮力标准值示意图，拟建项目中1号实训楼、2号实训楼、3号中心教学楼区域设1层地下室，抗浮区域根据土建设计文件，建筑室内标高±0.00相当于绝对标高541.95m，室外地坪标高541.50m，设一层地下室，拟建采用独立基础+抗水板形式，抗水板厚度400mm。

由四川省建筑设计研究院有限公司设计，四川省川建勘察设计院进行岩土工程勘察。
