第3,期赵宇飞煤矿井下钻机钻孔与机械伤害事故原因分析及应对措施177
煤矿井下钻机钻孔与机械伤害事故
原因分析及应对措施
赵宇飞
（陕西黄陵二号煤矿有限公司，陕西黄陵727306）
摘要：通过对煤矿井下钻机钻孔作业中容易出现的卡钻顶钻以及钻杆扭断、偏斜、串孔、涌水、喷 孔事故的原因分析，介绍了钻杆滚落伤人、铁鞋伤人、钻机行走伤害、钻杆旋转伤人、设备倾斜或倾
倒伤人、高压油管伤人、支护倾倒伤人的机械伤害事故，有针对性地提出了事故预防及处理措施，供 井下钻机作业时参考%
关键词：钻机钻孔事故;机械伤害事故;原因；应对措施
中图分类号:TD771 文献标志码：B 文章编号：1671 -749X（2019 ）03'-0177 -03
Cause analysis and countermeasures of drilling and
mechanical accilent of mine drilling rig
ZHAO Yu-fei(Shaanxi Huangling No. 2 Coal Mine Co., Ltd., Huangling 727306 , China)Abstract： Based on the analysis of the causes of drill sticking, drill pipe twisting, drill string, water gushing and jet holo accidents which are easy te occur in the drilling operation of drilling rigs in underground coal mine, the accidents of driH pipe rolling injurs, ion shoe injurs, driH ri walking injurs, driH pipe rotating injurs, equipment dumping injurs, highf pressure oil pipe injurs, support dumping injurs and se on were introduced, and the accident prevention measures were put fosvard, which provide reference for drilling rio operation in underground coal mine.Key words: drilling rio drilling accideni； mechanic^ injuiy accideni； cause； countermeasure
黄陵县（国有重点7个，国有地方5个，乡镇煤矿26个）
一.国有重点 黄陵矿区在黄陵县店头镇
1.黄陵矿业集团公司一号煤矿 黄陵县镇府 高阳路附近
2.黄陵矿业集团公司二号煤矿
3.陕煤建司双龙煤矿
4.陕煤苍村煤业有限责任公司
5.陕煤瑞能煤业有限责任公司
6.蒲白黄陵建北煤矿
7.蒲白黄陵建新煤矿
二.国有地方 蒲白矿务局,省属国有,国家大二型企业,总部位于陕西省蒲城县罕井镇。距古城西安140公里（属于渭南市）
1.红石岩煤矿
2.延安市属车村煤矿
3.延安市属金龙公司(更名车村二号煤矿)
4.黄陵县属南川二号煤炭实业有限公司
5.黄陵县属南川一号煤炭实业有限公 司
三.乡镇
1.黄陵县仓村乡金嘴沟煤矿
2.茂源煤矿
3.店头镇北川第一煤矿
4.李章河二矿
5.苍村乡苍村沟煤矿
6.沙场沟煤矿
7.超强煤矿
8.秋林子村办矿
9.寺湾村办二矿
10.康岩底南川二号矿
11.田庄镇石牛沟煤矿
12.隆坊镇下芋子沟煤矿
13.店头石牛沟东升矿
14.太贤乡石牛沟煤矿
15.店头镇曹家峪石牛沟煤矿
16.金穗煤矿
17.黄陵县阿党棋智煤矿
18.黄陵县明星煤业有限公司
19.黄陵县店头宏兴煤业有限公司 20.黄陵县天顺煤矿
21.黄陵县店头兴隆煤矿
22.黄陵县东方煤炭有限公司
23.黄陵县腾达煤矿
24.黄陵县平安煤业有限责任公司
25.黄陵县店头丰源煤矿
26.集贤煤矿
陕西黄陵二号煤矿有限公司科技成果奖申报表
项 目 名 称 交错式超前支护装置在二号煤矿的使用
主要完成人 蔡华军 张晓斌 刘涛 颜鹏博
主要完成单位 机电部
内
容
简
介 交错式迈步超前支架实现了在巷道顶板部空间的迈步前移，采用具有顶板适应性变运动方向平行四边形作为超前支护机构，来实现超前支架的支护作用，采用该超前支架，可大大提高支护强度和和速度，防止工人空顶作业，同时还能提高巷道空间的利用率，实现与掘进机等其他设备的并行作业，具有良好的经济效益。
鉴定单位
本项目曾获奖励情况
交错式超前支护装置的使用
掘进工作面临时支护安全问题是长期困扰煤矿的技术问题，由于巷道掘进后顶板不能得到有效的支护，经常出现掉矸。为了实现掘进头空顶区超前临时支护的自动化搭建，改变原来的低效、安全隐患大的生产模式，我矿引进由沈阳天安矿山机械科技有限公司生产的ZJC2*880/26/42综掘超前支护装置，目前在北一203辅运巷使用。该装置实现了在巷道顶板部空间的迈步前移，采用具有顶板适应性变运动方向平行四边形作为超前支护机构，来实现超前支架的支护作用，采用该超前支架，可大大提高支护强度和和速度，防止工人空顶作业，同时还能提高巷道空间的利用率，实现与掘进机等其他设备的并行作业，具有良好的经济效益。
一、超前支护装置的主要参数
1、形式：ZJC2*880/26/42型掘进超前支护装置
2、适应巷道：≤12°
3、支架高度：展开高度4200mm，收缩高度2600mm
4、额定工作阻力：880KN（28Mpa）
5、初撑力：188KN（P=6Mpa）
6、初撑力与额定阻力的比率：0.21
7、平均支护强度：0.24Mpa
8、对底比压：0.34Mpa 9、支架中心距：外侧4.1m，内侧3.76m
10、运输外形尺寸：最大5m×0.33m×1.6m
11、推移步距1700mm
二、超前支护装置的特点
1、有足够的支护强度，能有效的管理掘进工作面控顶区的顶板，保证掘进工作面的安全；

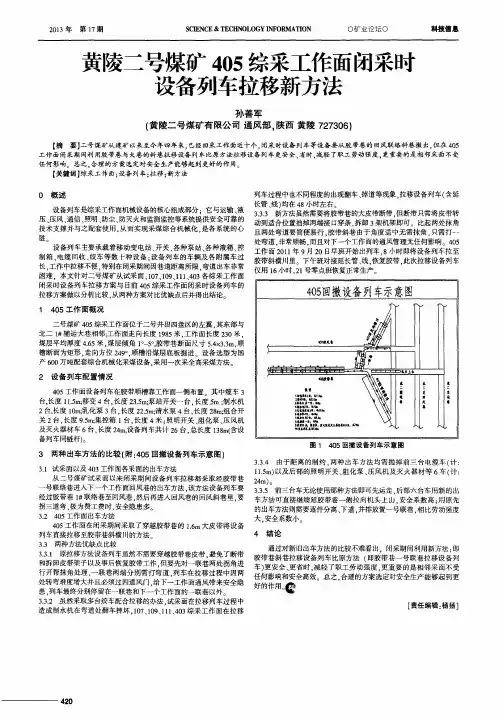

２０１３年第１７期 ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ ０矿业论坛０ 科技信息 黄陵二号煤矿４０５综采工作面闭采时 设备列车拉移新方法 孙善军 （黄陵二号煤矿有限公司通风部，陕西黄陵７２７３０６） 【摘要】二号煤矿从建矿以来至今年四年来，已经回采工作面近十个，闭采时设备列车等设备要从胶带巷的回风联络斜巷撤出，但在４０５ 工作面闭采期间利用胶带巷与大巷的斜巷拉移设备列车比原方法拉移设备列车更安全、省时，减轻了职工劳动强度，更重要的是相邻采面不受 任何影响。总之，合理的方案选定对安全生产能够起到更好的作用。 【关键词】综采工作面；设备列车；拉移；新方法 Ｏ概述 设备列车是综采工作面机械设备的核心组成部分：它与运输、液 压、压风、通信、照明、防尘、防灭火和监测监控等系统提供安全可靠的 技术支撑并与之配套使用，从而实现采煤综合机械化．是各系统的心 脏。 设备列车主要承载着移动变电站、开关、各种泵站、各种液箱、控 制箱、电缆回收、绞车等数十种设备：设备列车的车辆及各附属车过 长，工作中拉移不便，特别在闭采期间因巷道距离所限．弯道出车非常 困难，本文针对二号煤矿从试采面、１０７、１０９、１１１、４０３各综采工作面 闭采时设备列车拉移方案与目前４０５综采工作面闭采时设备列车的 拉移方案做以分析比较，从两种方案对比优缺点后并得出结论。 １ ４０５工作面概况 二号煤矿４０５综采工作面位于二号井田四盘区的左翼．其东部与 ＪＬ－－－１＃辅运大巷相邻；工作面走向长度１９８５米．工作面长度２３０米． 煤层平均厚度４．６５米，煤层倾角１ｏ－５。肢带巷断面尺寸５．４ｘ３．３ｍ，顺 槽断面为矩形，走向方位２４９￣，顺槽沿煤层底板掘进 设备选型为国 产６００万吨配套综合机械化采煤设备．采用一次采全高采煤方法。 ２设备列车配置情况 ４０５工作面设备列车在胶带顺槽靠工作面一侧布置 其中缆车３ 台，长度１ １．Ｓｉｎ；移变４台，长度２３．５ｍ；泵站开关一台。长度５ｍ；制水机 ２台，长度ｌＯｍ；￣化泵３台，长度２２．５ｍ；清水泵４台．长度２８ｍ：组合开 关２台，长度９．５ｍ；集控箱１台，长度４米；照明开关、阻化泵、压风机 及灭火器材车６台，长度２４ｍ，设备列车共计２６台．总长度１３８ｍ（含设 备列车同链杆１ ３两种出车方法的比较（附：４０５回撤设备列车示意图） ３．１试采面以及４０３工作面各采面的出车方法 从二号煤矿试采面以来闭采期间设备列车拉移都采取经胶带巷 一号联络巷进入下一个工作面回风巷的出车方法．该方法设备列车要 经过胶带巷１＃联络巷至回风巷．然后再进入回风巷的回风斜巷里．要 拐三道弯，极为费工费时，安全隐患多 ３．２ ４０５工作面出车方法 ４０５工作面在闭采期间采取了穿越胶带巷的１．６ｍ大皮带将设备 列车直接拉移至胶带巷斜横川的方法 ３－３两种方法优缺点比较 ３．３．１原拉移方法设备列车虽然不需要穿越胶带巷皮带．避免了断带 和拆卸皮带架子以及事后恢复胶带工作．但要先对一联巷两处拐角进 行开帮抹角处理，一联巷两端分别需打弯道．列车在拉移过程中因两 处转弯难度增大并且必须过四道风门．给下一工作面通风带来安全隐 患，列车最终分别停留在一联巷和下一个工作面的一联巷ＶＡ￣ｔ， ３．３．２虽然采取多台绞车配合拉移的办法．试采面在拉移列车过程中 造成制水机在弯道处翻车摔坏，１０７、１０９、ｌ１ １、４０３综采工作面在拉移 列车过程中也不同程度的出现翻车、掉道等现象。拉移设备列车（含延 长管、线）均在４８小时左右。 ３．３．３新方法虽然需要将胶带巷的大皮带断带．但断带只需将皮带转 动到适合位置拙掉两端接口穿条．拆卸３架机架即可。比起两处抹角 且两处弯道要简便易行．胶带斜巷由于角度适中无需抹角．只需打一 处弯道．非常顺畅．而且对下一个工作面的通风管理无任何影响。４０５ 工作面２０１１年９月２０日早班开始出列车．８小时即将设备列车拉至 胶带斜横川里。下午班对接延长管、线，恢复胶带，此次拉移设备列车 仅用１６小时，２１号零点班恢复正常生产。
