气动蝶阀使用说明书

一、 概述

气动蝶阀是广泛使用在石油、化工、电力、冶金、天然气、炼油、造纸、制药等诸多自动控制的工业管线上的控制终端。它通过定位器、电磁阀或其它设备控制干燥、润滑的气体输入到气动装置的缸体，使气动装置按规定要求转向，实现蝶阀的启闭和调节动作；更可采用智能型定位器与现场总线连接，监测蝶阀状态并提供诊断。

气动蝶阀启闭灵活，开关迅速，安全可靠，使用寿命长，是工业管线上使用较多的控制阀。

二、 阀体组成及应用

由气动执行机构（4）、回信器（1）、电磁阀（3）与蝶阀阀体（7）等部分组成，其连接靠支架和连接轴等附件。

执行器类型及工作气压：0.4MP~0.7MP单作用（弹簧回复）或双作用气缸机构

阀门工作原理：当气源输入气动执行机构的气室时，气压作用在活塞上，产生推力，带动输出轴旋转，驱动阀杆、蝶板转动，实现蝶阀的启闭动作。

注：正向旋转1/4圈(90°）时，阀关断。反向旋转1/4圈(90°)时，阀开启。

三、 安装及维护注意事项

1、安装注意事项

1.1、安装环境：本产品不论室内、露天均能使用，但在有腐蚀性的介质和易生锈的场合，要使用相应的材料组合。特殊工况使用可咨询我司。

1.2、装置场所：必须安装在能够安全操作，且容易保养,检查及维修之场所。

1.3、周围环境：温度-20℃~+70℃,湿度90%RH以下。 1-回信器

3-电磁阀

7-球阀 6-排气接口（右）【消声器】 5-进气接口（中） 2-排气接口（左）【消声器】

4-气动执行器 2

1.4、 安装前应首先根据阀门上的铭牌标志，检查阀门是否符合工况使用要求。

注：蝶阀不具有抗高压差的能力，切勿让蝶阀在高压差下开启或持续流通。

1.5、安装前,请先去除管路中的污物及氧化垢等杂物。

1.6、安装时请注意，应使介质流向与阀体上标明的流向箭头一致。

1.7、 对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。

1.8、请依气缸控制阀之大小及重量,在配管上或对本体给予适当之支撑固定。

2、维护注意事项

2.1、日常检查：检查泄漏,异常噪音,振动等。

2.2、定期检查：应定期检查阀门等系统元件是否有泄漏、锈蚀和卡顿等现象，并对其维护、清洁除尘、去残渍等。

2.3、分解检查：阀门应定期进行一次分解检修，分解检修时要重新冲洗零件、清除异物、污渍和锈斑、更换损坏或磨损严重的垫片和填料、修正密封面，检修后阀门需重新进行水压试验，合格后方可重新使用。

2.4、检查时若发现有流体外泄情形产生,未确认安全性之前,请勿以手接触或靠近气缸控制阀。

四、 故障分析与排除

故障 可能原因 排除方法

阀门转动困难、不灵活 1.执行机构失灵

2.开启扭矩过大

3.气源压力太低

4.气缸处泄露 1.修理和检查气动装置的电路和气路

2.降低工作负荷，正确选用气动驱动装置

3.调高气源压力

4.检查气缸或气源接头处的密封状况

阀杆填料泄露 1.填料压盖螺钉松动

2.填料损坏或阀杆磨损 1.拧紧压盖螺钉

2.更换填料或修正阀杆

阀门泄露 1.阀门未关到位

2.阀门内有杂物

3.密封面有损坏 1.关闭阀门，检查气缸限位机构

2.旋转并冲洗阀门，清除杂质

3.拆卸并修理密封面

无阀位反馈信息 1.无信号源

2.信号反馈装置相对转轴的位置移动 1.查线路，接通电源

2.调整信号反馈装置与转轴的位置，并紧固在正确的地方

※重要提醒：在进行任何维修之前请先详阅以上指引內容。

合集下载

气动双法兰双偏心蝶阀及电动闸门技术规范

气动双法兰双偏心蝶阀及电动闸门技术规范

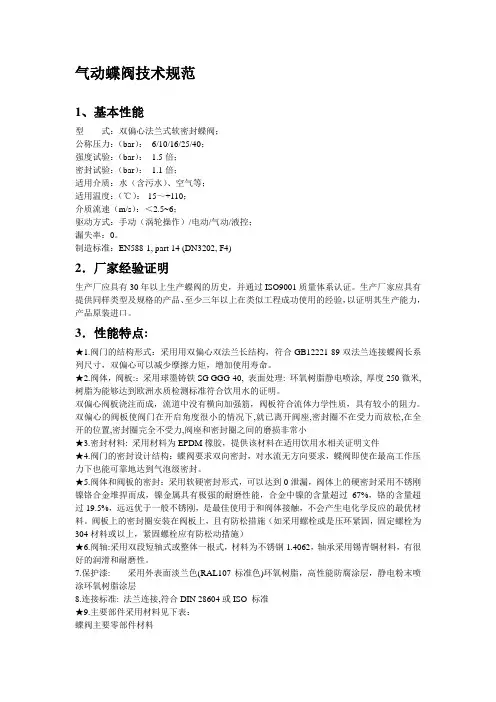

气动蝶阀技术规范
