电热恒温干燥箱作业指导书
1、经常保持干燥箱内外清洁
2、当物品放进干燥箱，将玻璃门与外门关上顶旋开，并将箱顶上的风。
3、开启选温开关，若需缩短升温时间，可将开关开到第三或第四档，（一般使用温度为150℃时开三档，200℃时开四档）在达到需要时，使用100℃左右温度时开一档，100℃以上温度时开二档。
4、将温度控制旋顺时针方向转动，当温度开到所需温度时，将温度控制器逆时针方向旋转退回到白灯，继熄灯。视温度过高或过低而调正。
5、干燥箱外表必须有效接地。
6、不得放入易燃易爆物品。
7、放置箱内物品，切勿过挤，必须留出空气自然对流的空间，使潮湿空气能在风顶上逸出。
8、切勿撞击棒型温度控制金属管，以免损坏元件。
9、发现故障应立即停机检查，作通电试验不得用手接触带电零部件，待修理正常方可使用。
10、使用完毕应将电源切断或将插头拔下。
电热恒温干燥箱 使 用 说 明 书
一、用途 本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。 三、结构及工作原理 电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品。工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。
为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。 2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属智能控温，性能可靠、使用方便。 3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属智能控温，性能可靠、使用方便。并可根据实验需要进行编程。 智能型温度调节仪均有超温保护功能。在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。 四、设备的安装及使用 1.设备使用前应将电热恒温鼓风干燥箱放在平整的工作台上,先进行外观的检查:设备外观无破损,仪表外观完好,设备绝缘良好,电源插头完好,电源开关按动灵活。每台设备的电源线都接有单相三极插头,其中插头的最上方的电极为接地极,用户使用时必须使用单相三极的电源插座,电源插座的接地极上应有可靠的保护接地、保护接零。电源插座应能提供大于所使用的电热恒温鼓风干燥箱额定功率的电流。 2.经济型系列干燥箱的使用方法： 3.仔细阅读电子温度调节仪的使用说明书进行温度设定。 4.开启电源开关，接通设备电源，将电子温度调节仪的设定旋钮拨到所需温度刻度值上，将标准水银温度计插入箱体顶部的风帽中间孔内用于显示温度。此时加热器开始加热，工作室内的温度开始上升。电子温度调节仪上的绿灯亮表示加热，红灯亮表示停止加热，红绿灯交替亮灭表示进入恒温段。当箱内温度稳定后，标准水银温度计的指示值即为工作室内的温度值。当标准水银温度计的指示值与要求的设定温度值有差异时，可将电子温度调节仪的设定旋钮略做微调使标准水银温度计的指示值满足工艺要求即可。 5.举例：以TED-4001温控仪为例，设定工作温度为150℃，其操作方法如下： 6.打开电源开关→将电子温度调节仪温度设定旋钮定在150℃→电子温度调节仪的绿灯亮，加热器开始加热，工作室温度缓慢上升→到达150℃绿灯灭→红绿灯交替闪亮表示进入恒温段。 7.基本型与不锈钢型系列干燥箱的使用方法： 8.仔细阅读智能型温度调节仪的使用说明书进行温度设定。
烘箱操作规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1.准备工作 1.1 打开电源开关，检查电压、电流是否正常。 1.2 检查每条道轨是否在同一条直线上，拉、推轨车时必须轻拉、轻推。禁止用脚踹或用力过猛，以免脱轨撞坏设备或其他事故发生。 1.3温度设定在规定范围内，开始自动加热。设定温度不能超过规定范围，设定温度由班长负责，并派人员密切观察机器的运行情况。箱内物体（尤其塑料）要远离加热丝和探
头。 2.正常工作时，应将顶部排气管道的活门开启少许角度或关闭，以确保箱内易然气体含量在适当浓度以内。注意如发现异常情况，应先关闭电源（拉下在烘箱的控制柜中的电闸即可），不要立即打开烘箱门，等温度降下后再打开烘箱门散热。 3.关门不能戴脏手套，要保持箱内外清洁卫生。 4.使用完毕后，关闭电源。 5.每月应对电阻炉进行一次例行检查和保养，内容包括检查紧固在各连接部位，润滑各转动部位，发现问题及时修理。 6.本机器如要在下班后使用，责任人应通知门卫或车间晚间上班人员，全权负责本机器的运行,并办理交接手续。责任人应密切观察本机器的运行状况，保证使用安全。 这里填写您的企业名字
操作规程编号：LX-FS-A88427 烘箱操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
烘箱操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1.准备工作 1.1 打开电源开关，检查电压、电流是否正常。 1.2 检查每条道轨是否在同一条直线上，拉、推轨车时必须轻拉、轻推。禁止用脚踹或用力过猛，以免脱轨撞坏设备或其他事故发生。 1.3温度设定在规定范围内，开始自动加热。设定温度不能超过规定范围，设定温度由班长负责，并派人员密切观察机器的运行情况。箱内物体（尤其塑料）要远离加热丝和探头。 2.正常工作时，应将顶部排气管道的活门开启少许角度或关闭，以确保箱内易然气体含量在适当浓度
101、101A型数显电热恒温鼓风干燥箱主要规格及技术参数

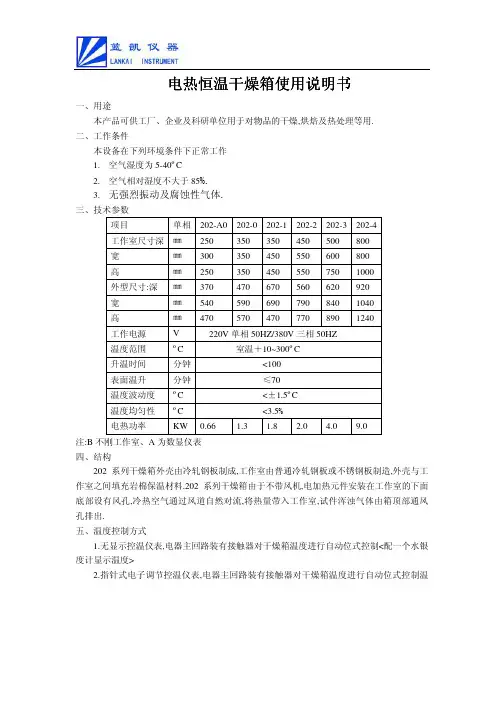

一、用途及性能： 本厂生产的101、202型电热干燥箱最高工作温度分别为250℃、300℃二种。工作室尺寸有大小四种规格，可供各种试品置入使用。它适用于烘焙、干燥、热处理及其他加热，工业上或试验室都可使用。（但不适用于带挥发物的及易燃易爆的物品置入干燥箱，以免引起爆炸。） 干燥箱之工作温度可由室温升10℃起至最高度止，在此范围内可任意选定工作温度，选定后可借箱内自动控制系列使温度恒温。 202型电热干燥箱工作室内借冷热空气之比重动向促成对流，使室内温度均匀。101型鼓风干燥箱装有电动鼓风机，促使室内热空气对流，使室内温度更加均匀。 101－A，201－A系列干燥箱采用数字式控温，比老式的热胀式控制器更加精密。且读数直观，操作简便，灵敏度高，是工厂及科研单位等理想的干燥设备。 101、202系列干燥箱采用电子调节仪控温，经济、实用。 101S、202S系列内旦为不锈钢制成，其规格性能使用与本厂其他干燥箱产品相同。 二、结构说明 本干燥箱由型钢薄板构成，箱体内有一供放置试品和工作室，工作室内有试品搁板，试品可置于其上进行干燥，工作室内与箱体外壳有相当厚度的保温层，中以硅棉或珍珠岩作保温材料。箱门间有一玻璃门或观察口，以供观察作室之情况。 101型鼓风干燥箱内装有鼓风机，工作室内空气借鼓风机促成机械对流。开启排气阀门可使工作室内之空气得以更换，获得干燥效果，温度用仪表进行自动控温，控温仪、继电器及全部电气控制设备均装于箱侧控制层内，控制层有侧门可以卸下，以备检察或修理线路时用。 箱内工作室左壁与保温层之间有风道，风装有鼓风风叶及导向板，开启电机开关可使鼓风机工作。 电热器装于箱体内工作室下，共分二组即“电源”、“高温”，并有议表指示灯指示加热工作，绿灯亮表示电热器工作，箱内在加热，绿灯灭红灯亮表示加热停止，即恒温状态。 使用前准备： 1、该箱安放在室内干燥及水平处，不必使用其他固定装置。 2、应在供电线路中安装铁壳闸刀开关一只，供此箱专用，并用比电源线粗一倍之导线作接地线并有效接地。 3、通电前，先检查本箱的电压是否相符，并按总工率换算出电流大小，接上相应规格的电源线。 4、待一切准备就绪，可放入试品，关上箱门，此时即可接上电源，开始工作。 5、不可任意卸下侧门，拢乱或改变线路，唯当该箱发生故障时可卸下侧门。按线路逐一检查。如有重大故障时可与本厂及维修点联系。 通电后的使用： 6、接上电源后可开启电源加热开关，当所需温度高于150℃可开向高温档。否则不必开高温，只需电源档就行，再将控温器旋钮由“O”位顺时针方向旋至所需温度点，此时箱内开始升温，仪表绿灯发亮作指示。同时可开启鼓风开关，使鼓风机开始工作。 7、温度升到所需工作温度时绿灯灭红灯亮，在此指示灯交替明灭即为恒温定点。（在恒温点时很可能温度继续上升，此乃余热影响，约半小时后即会稳定），当室内温度稳定时，101A、202A型红色数字显示，读数超出或低于所需温度时，可将旋钮稍作调整，以达到正确程度为止。
. . . . . 电热恒温鼓风干燥箱（智能型带定时） 聚同电子使用说明书
目录 一、示意图 (2) 二、适用围 (3) 三、技术指标 (3) 四、结构概述 (3) 五、操作步骤 (4) 六、智能型温度控制器使用说明 (4) 七、注意事项 (8) 八、故障处理 (9)
九、装箱单 (10) 一、示意图： 1 2 3 4 5 6
。 。。。。 11 10 1、箱体 2、铭牌 3、控制面板 4、门拉手 5、搁板 6、箱门
7、温度控制器8、电源指示灯9、风门调节旋钮 10、电源开关11、风机开关 感您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。阅读完本说明书后，请将其妥善保管，以便随时查阅。 二、适用围： 供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。 三、技术指标： 注：带“A”为镜面不锈钢胆，不带“A”为镀锌板。
上表术参数的测试条件：环境温度25℃、相对湿度不大于85%RH、无试样负荷。 测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室几何中心) 四、结构概述： DHG系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉隔热。箱门上采用双层钢化玻璃作为观察窗，能清晰观察到箱物品。工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱电源开关、电源指示灯、风门调节旋钮、控温仪等操作件均集中于箱体前面的控制面板处，位于箱体的左前侧。箱加热恒温系统主要由装有离心式叶轮的电动机、电加热器、合理的风道结构和温度控制器组成。当接通干燥箱电源，并打开风机开关时，电动机即运转，直接将位于箱后部的电加热器产生的热量通过风道向上排出，经过工作室干燥物品再吸入风机，以此不断循环，从而使工作室温度达到均匀。智能型温度控制器，具有自动风速调节功能，在升温过程中，电动机高速运行，温度接近恒定时，自动调整为低速运行，从而降低由于风速过快所造成的使用问题。用户也可以通过简单的操作，取消此功能。风门调节器能通过开启风门调节旋钮，调节箱进出空气量。 五、操作步骤： 1.把需干燥处理的物品放入干燥箱，关好箱门。 2.根据被干燥物品的潮湿程度将风门调节旋钮调到“MIN”或“MAX”处。 3.打开电源开关，电源指示灯亮，温度控制器有显示。 4.打开风机开关，风机按要求自动运行。
编号：CZ-GC-09688 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 实验室干燥箱安全操作规程 Laboratory drying oven safety operating procedures
实验室干燥箱安全操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 1、本设备为电加热高温干燥设备，操作不当将会产生爆炸、高温烫伤等安全事故。 2、每次拿取样品时严禁直接用手拿取，应采用镊子等辅助工具拿取，以防高温烫伤。 3、干燥箱温度设置时应根据试验样品所需的试验温度进行设置，过高的温度将会使试验样品燃烧、爆炸。 4、每次实验烘烤的样板数量为大烘箱≤20张板或6个测固含的盖，小烘箱≤10张板或3个测固含的盖。 5、易燃易爆的物品严禁放入干燥箱内烘烤。 6、严禁用湿手直接操作电源开关，以免触电。 7、干燥箱周围不得放置易燃易爆品。 8、干燥箱内、外应及时清扫，保持清洁。 9、每天下班前应切断设备的电源，以免设备长时间通电而造成
事故。 10、设备维护，维修时应在切断电源的情况下进行。 11、设备有异常情况时应及时通知相关人员前来处理，严禁私自拆启。 12、做稳定性测试用的干燥箱，统一使用玻璃瓶装样品，进行储存稳定性试验。 这里填写您的公司名字 Fill In Your Business Name Here
电热恒温鼓风干燥箱 （智能型带定时） 操 作 说 明 书 河北长飞优创科技有限公司
一、使用方法 1、把需干燥处理的物品放入干燥箱内，关好箱门，把风门调节旋钮旋到“”处。 2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。 3、智能温度控制器操作方法参照下面“6”进行操作使用、 4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“ ”处， 使箱内湿空气排出。 5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。 二、温度控制器操作说明 PV ℃ SV H/ M O O O RUN/AT OUT ALM 设定 移位/自调整 减小/再运行 增加 Δ 指示灯定义 1、“RUN/AT 指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。 2、“OUT ”指示灯：有加热输出时此灯点亮，反之熄灭。 3、“ALM ”指示灯：传感器异常或超 温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法 1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。 2、温度及恒温时间的参看与设定 1）若无恒温定时功能： 点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。 2）若有恒温定时功能 点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。 当恒温时间设定为“0”时，便是没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间或温度设定值（参见七.内部参数表-2中的运行时间显示模式（参数ndt的值）），当显示运行时间时，下排个位小数点点亮，等测量温度达到设定温度后，定时器开始
101-0型电热恒温鼓风干燥箱标准操作规程 目的：建立电热恒温鼓风干燥箱标准操作规程操作规程，使仪器的操作正确规范。 适用范围：检验室101-0型电热恒温鼓风干燥箱。 责任人：检验室检验人员按本规程操作，检验室主任监督本规程的执行。 规程： 1 职责 1.1 操作人员按本规程使用和卫生清洁。 1.2 维修人员按本规程维修和保养。 1.3 生产管理部经理负责监督本规程的执行。 2 内容 2.1 使用 2.1.1 检查设备标识牌是否为“正常”，挂上“正在运行”标示牌。 2.1.2 把需要干燥处理的物品放入干燥箱内，关好箱门，台式干燥箱把风门调节旋钮旋到“Z”处。2.1.3 温度设定：根据所需加热温度设定，设定时先按控温仪的功能键“SET”进入温度设定状态，按移位键配合加减键操作，设定结束按下功能键“SET”确认。 2.1.4 定时设定：当PV窗显示T1时，进入定时设定，可用移位键配合加减键把SV窗设定。设定结束后，按“SET”键确认退出。 2.1.5 设定结束后，各项数据长期保存。此时干燥箱进入升温状态，加热指示灯亮。当箱内温度接近设定温度时，加热指示灯忽亮忽暗，反复多次，控制进入恒温状态。 2.1.6 如使用定时功能时，只有第一次PV>SV时，即箱内温度高于设定温度时，定时器开始工作，同时SV数码管末位上的一位小数点闪烁。定时结束，SV窗显示End，末位小数点熄灭，同时切断加热器电源2.1.7 重新使用定时如需定时与设定定时相同，在SV窗显示End的状态下，只要按SET键复位即可，反之要重新设定。计时运行中重新设定时间无效。 2.1.8 定时运行中，如要观察温度设定，按移位键即可转换。 2.1.9 根据物品潮湿程度不同，选择不同的干燥时间。 2.1.10 干燥结束后，把电源开关拨至“0”处，马上打开箱门取物品时小心烫伤，不立刻取物品时，先旋转风门调节旋钮把风门关上，再把电源开关拨至“0”处。 2.1.11 填写相关记录。
操作规程编号：YTO-FS-PD780 烘箱安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
烘箱安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、烘箱要按照铭牌上所规定的温度范围使用，烘箱必须保持接地良好。 二、烘箱附近不得堆放油盆、油桶、棉纱、布屑等易燃物品，不得在烘箱旁进行洗涤、刮漆和喷漆等工作。 三、要防止其他物件落入烘箱底部与电阻丝接触造成短路。 四、打开烘箱前，必须先断电。加温过程中操作者不得离开。 五、不得在烘箱内存放物品，如工具，器材零件及油料挥发物。 六、经过汽油、煤油、酒精、香蕉水易燃液洗涤过的零件及喷漆过的物品，应在室温下放置15~30分钟，待绝大部分易燃液体挥发后，才能放入烘箱内烘烤，室内应注意通风。 七、烘箱在工作时不得进行清洁工作，更不得用汽油擦拭。 八、非金属物品放入烘箱内加温，一定要按照工艺规
电热恒温鼓风干燥箱使用说明书 二、适用范围 供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。 三、技术指标 台式DHG-9003型 四、结构概述 DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上
方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。 箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。 台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。 微电脑智能控制仪，采用自整定PID技术，与传统PID控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。使用轻触按键设定参数，操作方便。 五、只能控温仪的面板功能及操作流程 1 2 3 41、箱内温度显示PV 2、加热指示灯 3、上限报警指示灯 4、自整定指示灯 5、功能键SET 6、移位键 ＜ ▽ △
编订：__________________ 单位：__________________ 时间：__________________ CT-C型热风循环烘箱操 作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8213-65 CT-C型热风循环烘箱操作规程(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 自动控制装置，在投入使用前，必须对电源电压是否与本设备使用相符，管道上否漏气，风机转动是否灵活，热继是器上否使用适当等工况进行细致调整、检查，然后按上列步骤操作。 1.合上电源开关SA，注意指示灯HL1有否指示。 2.按下风机按钮SB2。并检查风机转向是否正确。 3.将“手”“自”动切换开关，放在“自动”位置转动XMT-122设定旋钮，电磁阀上否动作灵活，然后设定好温度控制点，极限报警点，再将仪表投入使用，具体设定方法： 将仪表拨动开关放在上限位置，同时旋转相对应的设定电位器，此时数字显示的是所需要的温度，用同样方法，分别对烘箱温度使用点，温度报警点设定
好，然后将仪表拨动开关放在测量位置。 1.关掉截止阀“1、2”打开旁通阀，同时也打开疏水器旁通阀，放掉管道中的污水垃圾，然后按相反次序，关掉旁通阀，1、打开截止阀3、4，然后将手自动切换开关置于手动位置，按下加热按钮开关，并反复进行多次，从疏水器旁通阀端，检查电磁阀的工作情况，如发现电磁阀打不开或关不死，应立即检查电磁阀二端有无垃圾、焊渣。清洗再作上述试验，直到无异常现象后，才能投入使用，并关掉旁通阀2。 2.将电动执行器的限位开关限在开闭位置。 请在这里输入公司或组织的名字 Enter The Name Of The Company Or Organization Here
编号：SY-AQ-05245 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 鼓风电热恒温干燥箱使用规定Application regulation of blast electrothermal constant temperature drying oven
鼓风电热恒温干燥箱使用规定 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 一、目的 为规范企业机械设备的操作、维护保养和统一管理，促进安全作业的规范化、制度化。 二、范围 本规范规定了鼓风电热恒温干燥箱的安全操作及保养方法。 三、职责 1.仪器管理员负责所有仪器设备的定期维护、保养和统一管理。 2.操作人员负责仪器设备的日常安全使用、清洁卫生和填写使用记录。 四、操作规程 1.打开箱门放入试品，关上箱门。 2.开启电源加热开关，当所需温度高于150℃时，可开向高温档，否则不必开高温档，只需电源档就行。
3.将控温器旋钮“0”往顺时针方向旋至温度点，此时箱内开始升温，仪表绿灯亮作指示。 4.开启鼓风开关，使鼓风机开始工作。 5.温度升至所需温度时，绿灯灭，红灯亮交替处为恒温，当室内温度稳定时，可稍作调整，以达到正确程度为止，温度计供参考箱内温度，调整方法为顺时针升温，逆时针降温。 6.当干燥试品到所需时限或效果时，关闭加热电源，鼓风开关，使干燥箱停止工作。 7.打开箱门，取出试品，关上箱门。 五、维护保养 1.试品不可放在散热板上以免影响空气对流。 2.不可常开启箱门，以免影响恒温。 3.高温干燥后取试品时应待其冷却后进行，以免烫伤手。 4.试品干燥时不可过密超载。 5.不用时应关闭电源与鼓风，以免干燥箱使用过度而损坏。 6.所需温度不高于150℃时，不开向高温档。
鼓风干燥箱 使 用 说 明 书
一、用途 电热鼓风干燥箱适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。 二、主要技术参数 型号 额定功率 （KW） 工作室尺寸(mm) 深×宽×高 外形尺寸(mm) 深×宽×高 容积 （L） 重量 （Kg） DH-101-0 0.8 350×350×350 510×640×530 42 DH-101-0S DH-101-0BS DH-101-1 1.1 350×450×450 510×740×630 70 DH-101-1S DH-101-1BS DH-101-2 1.6 450×550×550 610×840×730 136 DH-101-2S DH-101-2BS DH-101-3S 3.0 500×600×750 660×1000×1170 225 DH-101-3BS 其它使用条件：额定电压:220V±10%、50Hz；环境温度:5-40℃；湿度:＜80%； 无易燃易爆及导电性粉尘。 温度控制范围:室温+10℃-220℃；温度波动度≤±1℃；温度均匀度:≤±2.5%； 升温时间:≤90min。 产品型号无后缀字母为经济型系列干燥箱，其配置为:碳钢板工作室+电子温度调节仪+水 银温度计； 产品型号后缀字母S为基本型系列干燥箱，其配置为:碳钢板工作室+智能温度调节仪；产品型号后缀字母BS为不锈钢型系列干燥箱，其配置为:不锈钢板工作室+智能温度调节仪。 以上各种规格型号的干燥箱均可选用智能程序温度调节仪。 三、电热鼓风干燥箱结构及工作原理 电热鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品。工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。
烘箱操作规范 文件类型设备名称资料编号版次页次设备操作规程电热恒温鼓风干燥箱1/1 1.目的 为规范设备使用操作，确保设备正常运行，延长设备使用寿命，保障使用安全。 2.适用范围 电子元器件的高温试验及器件的烘干操作，最高加热温度250℃。 3.设备操作程序 3.1 操作前检查 3.1.1 检查烘箱供电电源是否为 AC220± 10V， 50Hz。 3.1.2 烘箱接通电源前应关闭电源开关。 3.2 烘箱加热操作 3.2.1 将需加热物品放置于耐高温容器内，放入烘箱。 3.2.2 打开烘箱电源，开启烘箱加热开关（根据需要设置，左边第一只开关既是电源开关也是加热开关，加热功 率为 3000 瓦，中间开关同时也开启总加热功率将达到4000瓦，平时此开关禁止开启）。 3.2.3根据加热需要，按设置键，调整向上向下按钮设定所需加热温度。 3.2.4若烘箱加热过程中实际温度与设定温度偏差超过2℃，应按设置键5秒进行参数修正，若偏高5℃，应按下降键输 入 -5 ，反之输入 +5进行修正。 3.3 操作结束 烘箱工作完毕要切断电源，清理箱内物品，做好6S工作。 3.4. 烘箱使用注意事项 3.4.1 烘箱必须放置于干燥通风无腐蚀性气体的地方。 3.4.2 烘箱必须保持接地良好。 3.4.3 烘箱内外严禁放置易挥发，易燃易爆物品，且物品不宜过湿和过挤，易利于空气对流，节约用电。 3.4.4烘箱工作前必须开放通风的闸门，以防爆炸。 3.4.5烘箱内的感温棒不能碰撞，否则容易损坏。 3.4.6 烘箱加热过程中操作者不得离开。烘箱及加热物品严禁直接用手碰触，以防烫伤。 3.4.7 烘箱应定期点检及保养。 4.相关记录 《试验仪器检测设备一览表》《试验仪器检测设备校量计划》 编制审核批准发行日期
. 电热恒温鼓风干燥箱（智能型带定时） 使 用 说 明 书 杭州聚同电子有限公司
目录 一、示意图 (2) 二、适用范围 (3) 三、技术指标 (3) 四、结构概述 (3) 五、操作步骤 (4) 六、智能型温度控制器使用说明 (4) 七、注意事项 (8) 八、故障处理 (9) 九、装箱单 (10)
一、示意图： 11 10 1、箱体 2、铭牌 3、控制面板 4、门拉手 5、搁板 6、箱门
7、温度控制器8、电源指示灯9、风门调节旋钮 10、电源开关11、风机开关 感谢您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。阅读完本说明书后，请将其妥善保管，以便随时查阅。 二、适用范围： 供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。 三、技术指标： 注：带“A”为镜面不锈钢内胆，不带“A”为镀锌板。
上表中技术参数的测试条件：环境温度25℃、相对湿度不大于85%RH、无试样负荷。 测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室内几何中心) 四、结构概述： DHG系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室内配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉隔热。箱门上采用双层钢化玻璃作为观察窗，能清晰观察到箱内物品。工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱电源开关、电源指示灯、风门调节旋钮、控温仪等操作件均集中于箱体前面的控制面板处，位于箱体的左前侧。箱内加热恒温系统主要由装有离心式叶轮的电动机、电加热器、合理的风道结构和温度控制器组成。当接通干燥箱电源，并打开风机开关时，电动机即运转，直接将位于箱内后部的电加热器产生的热量通过风道向上排出，经过工作室内干燥物品再吸入风机，以此不断循环，从而使工作室内温度达到均匀。智能型温度控制器，具有自动风速调节功能，在升温过程中，电动机高速运行，温度接近恒定时，自动调整为低速运行，从而降低由于风速过快所造成的使用问题。用户也可以通过简单的操作，取消此功能。风门调节器能通过开启风门调节旋钮，调节箱内进出空气量。 五、操作步骤： 1.把需干燥处理的物品放入干燥箱内，关好箱门。 2.根据被干燥物品的潮湿程度将风门调节旋钮调到“MIN”或“MAX”处。 3.打开电源开关，电源指示灯亮，温度控制器有显示。 4.打开风机开关，风机按要求自动运行。 5.设定温度控制器，设备即按设定的要求自动运行。 6.干燥结束后，关闭电源开关，取出物品。 六、智能型温度控制器使用说明： ◆面板说明 ①PV显示屏②SV显示屏 ③指示灯
DHG--9140A型电热恒温鼓风干燥箱使用说明 一、使用方法 1.使用环境要求: a)温度：5～40℃ b)相对湿度：≤85％RH c)电源电压：AC220V±10％50Hz d)周围无强烈震动及腐蚀性气体影响 2.抽真空调试: a)将箱门关上并将门拉手旋紧到位，关闭放气阀(使橡皮塞上的孔与放气阀上的孔扭偏90°),开启真空阀(由逆时针旋转90°)，第一次使用可能真空阀开关较紧，可用力旋转。 b)用随机配件真空连接管(内径:Φ16mm壁厚:10mm)将真空干燥箱抽气管(外径:Φ16mm)和真空泵(2XZ-2型，进气口外径Φ16mm)连接牢固(6090及6210型已连接好)。接通真空泵电源，开始抽气，当真空表指示值达到-0.1Mpa时，先关闭真空阀后关闭真空泵电源，以防止真空泵机油倒流到工作室内，(6090及6210型无真空阀，可直接关闭面板上真空泵电源)此时箱内处于真空状态。 3.真空箱调试: 在真空度调试完毕后,可作如下操作: a)打开真空箱电源,此时电源指示灯应亮(6090及6210型应再分别打开控温仪开关)控温仪通电自检,PV屏显示工作室内测量温度,SV屏显示出厂时设定的温度。控温仪上AT及HEAT 等灯应亮,表示仪表进入加温的工作状态。 b)修改设定温度 1.按一下控温仪的功能键(SET);PV屏显示SP字符后,可用键头按钮进行设定温度的修改(6090与6210型对2及3个仪表应分别设定修改，以下类同)。 2.修改完毕后，再按一下SET键,PV屏显示ST字符，设定定时时间。 如不使用定时功能,则仍然让其ST=0 3.再按一下SET键,使PV屏显示工作室温度,SV屏显示新的设定温度。仪表AT及HEAT 灯亮,此时仪表重新进入加温的工作状态。 c)当工作室内温度接近设定温度时,HEAT灯忽亮忽暗,表示加热进入PID调节阶段,仪表有时测量温度超过设定温度，有时低于设定温度属正常现象。当测量温度接近或等于设定温度后,再待1~2h后工作室进入恒温状态，物品进入干燥阶段。 d)所需温度较低时，可采用二次设定方式，如所需工作温度70℃，第一次先设定60℃，等温度过冲开始回落后，再第二次设定70℃，这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。 e)当物品干燥完毕后,关上电源,如果加速降温,则打开放 气阀使真空度为0,待5分钟左右再打开箱门。 4.若工作室内干燥物的湿度较大，产生的水气会影响真空泵的性能，建议在干燥箱和真空泵之间，串入一个“干燥/过滤器”。按需配一个外形尺寸为Φ120×300mm，接口外径Φ16的干燥器。 5.若在干燥物品的过程中，需要加入氮气等惰性气体，应在合同中注明，增配一个进气阀。 （注意：1.若真空泵正常且符合技术要求,不能抽真空,则打开箱门使用产品附件中的板手将箱体上的门扣向里拧一圈收短,重新关门。2.此真空干燥箱不能作为电热干燥箱使用,因工作室不在真空状态,测量温度与工作室内实际温度误差极大） 二、注意事项：
电热恒温干燥箱 令狐采学 使 用 说 明 书 一、用途 本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。
电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品。工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元
件。 为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用： 1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。 2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属P.I.D智能控温，性能可靠、使用方便。 3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属P.I.D智能控温，性能可靠、使用方便。并可根据实验需要进行编程。 智能型温度调节仪均有超温保护功能。在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。 四、设备的安装及使用 1.设备使用前应将电热恒温鼓风干燥箱放在平整的工作台上,先进行外观的检查:设备外观无破损,仪表外观完好,设备绝缘良好,电源插头完好,电源开关按动灵活。每台设备的电源线都接有单相三极插头,其中插头的最上方的电极为接地极,用户使用时必须使用单相三极的电源插座,电源插座的接地极上应有可靠的保护接地、保护接零。电源插座应能提供大于所使用的电热
DHG-9070A型电热鼓风干燥箱 一、安全提示 1、本产品必须可靠接地（切不可以零线或中线接地）。 2、在使用前请确认供电电源的电压、频率与产品要求符合。 3、产品使用独立的电源插座，并确认插头、插座接地良好。 4、不允许产品在运行中不关闭电源开关而任意拔掉或插上电源插头。 5、不允许随意接长或剪短产品电源连线。 6、不得放入易燃、易爆、易挥发及产生腐蚀性的物质进行干燥、烘焙。 7、不得触摸产品在80°C以上高温工作时的箱门、视察窗及周围表面，以防烫伤。 8、不得将手或物件插入进风口或出风口（槽）。 9、不得擅自进行修理，受本公司委托修理的必须由专业人员进行维修。 三、产品的使用 1、使用前的准备 产品应在下列使用条件中工作： 1.1环境温度：5℃～40℃； 相对湿度不大于85%； 大气压力：（86～106）KPa； 海拔高度不高于2000米； 1.2周围无强烈震动源及强电磁场存在； 1.3应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内； 1.4产品周围保留足够空间间隙，如右上图所示，不易放在火灾报警器下方； 1.5产品供电电源电压见技术指标（附表一～表三）； 1.6合理放置，调整隔板位置及数量，放入工作物品，必须保持上下四周有一定空隙（>100mm）, 重量以隔板不被压弯变形为宜。 2、开机通电 ①（PV）显示器（红） 显示测量值 根据仪表状态显示各类提示符。 ②（SV）显示器（绿）
显示设定值 根据仪表状态显示各类参数值 ③指示灯 AT灯（绿）与ATME灯公用，灯亮表示未使用定时器，即ST=0；闪烁表示在运行定时或ST=0状态下自整定 HEAT加热输出灯（绿），工作输出时亮 ALM偏差报警系统输出灯（红），工作时亮 （注：本产品无COLD制冷功能） ④SET功能键 设定值修改 参数符号的调出及参数修改的确认。 ⑤移位键 ⑥⑦数字加、减键 “↓”用于调整参数数值或进入自整定状态 “↑”用于调整参数数值或观察定时运行时间 2.1产品操作面板及控温仪面板布置； 2.2关好箱门，把手应垂直向下； 2.3根据物品的潮湿程度，调整风门至合适位置，“И”处开启角度最小，“Ξ”处开启角度最大（调节范围为60度角）。 2.4打开电源，指示灯亮并能听到风机运转声音； 2.5控温仪经过4秒左右的自检程序后进入工作模式，即PV屏显示测量温度，SV屏显示设定温度。当PV 电热恒温鼓风干燥箱 （十段程序控制） 苏州江东精密仪器有限公司 地址：苏州平江区中街路105号创元科技园1406 电话：0512-******** 传真：0512-******** 邮编：215000 技术服务：0512-******** 网址：https://www.doczj.com/doc/fc6695991.html, 使 用 说 明 书 使 用 说 明 书 目录 一、示意图 (2) 二、适用范围 (3) 三、技术指标 (3) 四、结构概述 (3) 五、操作步骤 (4) 六、智能型液晶温度控制器使用说明 (4) 七、注意事项 (9) 八、故障处理 (10) 九、装箱单 (11) 一、示意图： 11 10 1、箱体 2、铭牌 3、控制面板 4、门拉手 5、搁板 6、箱门 7、温度控制器8、电源指示灯9、风门调节旋钮 10、电源开关11、风机开关 感谢您购买齐欣仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您 的鼓风干燥箱发挥最大的功用。阅读完本说明书后，请将其妥善保管，以便随时查阅。二、适用范围： 供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。 三、技术指标： 注：带“A”为镜面不锈钢内胆，不带“A”为镀锌板。 上表中技术参数的测试条件：环境温度25℃、相对湿度不大于85%RH、无试样负荷。 测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室内几何中心) 四、结构概述： DHG系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜电热恒温鼓风干燥箱使用说明书与注意事项
