电热恒温干燥箱操作说明书

电热恒温干燥箱操作规程
1、接上电源后，即可开启加热开关，再将控温器旋钮由“0”位顺时针方向旋至“100”指数处，此时箱内开始升温，指示灯亮，同时可开启鼓风机开关，使鼓风机工作。

2、当温度升到所需工作温度时，即将控温器旋钮逆时针方向旋回，旋至指示灯熄灭。

再作顺时针方向微调至指示灯复亮。

如此反复调节至恒温点。

3、将数显仪表面板的开关拨向“预置”，设定所需工作温度。

选定后再把开关拨向“测温”就可进行工作。

4、若观察工作室情况，借玻璃门观察。

箱门以不常开启为宜。

5、该箱应放在室内水平处。

6、通电前，先检查本箱的电气性能，并应注意是否有断路或漏电现象。

7、待一切准备就绪，可放入试品，关上箱门，在箱顶排气阀孔中插入温度计一支，旋开排气阀，空隙约10mm 左右，此时即可接上电源，开始工作。

8、此箱为非防爆干燥箱，故带有易燃挥发物品，切勿放入干燥箱内，以免发生爆炸。

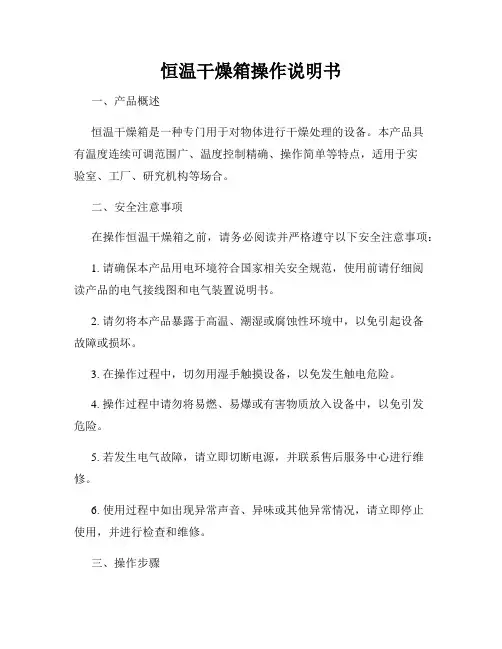

恒温干燥箱操作说明书一、产品概述恒温干燥箱是一种专门用于对物体进行干燥处理的设备。

本产品具有温度连续可调范围广、温度控制精确、操作简单等特点，适用于实验室、工厂、研究机构等场合。

二、安全注意事项在操作恒温干燥箱之前，请务必阅读并严格遵守以下安全注意事项：1. 请确保本产品用电环境符合国家相关安全规范，使用前请仔细阅读产品的电气接线图和电气装置说明书。

2. 请勿将本产品暴露于高温、潮湿或腐蚀性环境中，以免引起设备故障或损坏。

3. 在操作过程中，切勿用湿手触摸设备，以免发生触电危险。

4. 操作过程中请勿将易燃、易爆或有害物质放入设备中，以免引发危险。

5. 若发生电气故障，请立即切断电源，并联系售后服务中心进行维修。

6. 使用过程中如出现异常声音、异味或其他异常情况，请立即停止使用，并进行检查和维修。

三、操作步骤1. 准备工作1.1 确保恒温干燥箱处于水平稳定的工作环境中，并远离热源或振动源。

1.2 检查设备是否通电，并确认电源线连接正确无损坏。

1.3 打开设备前盖，确保内部干净整洁，并注意避免在设备中放置有易燃、易爆或有害物质的样品。

2. 设置温度2.1 按下“开/关”按钮启动设备，待设备开启后，进入温度设置界面。

2.2 使用设备面板上的温度调节旋钮，调整所需的温度值。

2.3 确认温度值后，按下“确定”按钮，开始设定温度。

3. 预热3.1 在设定温度值生效后，系统将自动开始预热。

3.2 当设备内温度达到预定温度时，设备将发出指示音，提示预热完成。

4. 放置样品4.1 打开设备前盖，并将待处理样品放置在设备内。

4.2 注意确保样品放置的均匀和稳定，避免堆积过高或不平衡。

4.3 确认样品放置后，轻轻关闭设备前盖。

5. 开始干燥5.1 按下“开始”按钮启动干燥程序。

5.2 在干燥过程中，设备将始终保持设定的温度并进行自动控制。

5.3 根据需要设定干燥时间，设备将在设定时间到达时自动停止。

6. 结束操作6.1 在干燥完成后，按下“停止”按钮，设备将停止运行。

xma2000电热恒温干燥箱说明书1.温度设置a.在正常工作状态下，按一下SET键，进入温度设定状态，此时PV显示屏显SP，SV显示屏第一位闪烁；b.按移位键将闪烁位移至所需设定位；c.按减键或者加键将数字调至所需值；d.按两下SET键，仪表恢复到正常工作状态，温度设置完成，仪表按新的设定值运行。

2.定时功能a.在正常工作状态下，按两下SET键，进入定时设定状态，此时PV显示屏显示ST，SV显示屏显示0，并闪烁；b.按移位键将闪烁位移至所需设定位；c.按减键或者加键将数字调至所需值；d.按一下SET键，仪表进入定时运行状态，此时运行指示灯闪烁；e.定时功能为倒计时运行，在定时运行状态下，按一下移位键，SV显示屏显示定时剩余时间；f.定时剩余时间归零，仪表进入定时结束状态，此时SV显示屏显示End,并闪烁，同时除风速指示灯以外的所有指示灯均熄灭；g.在定时结束状态下，按一下SET键，仪表恢复到正常工作状态。

h.在定时结束状态下，由于仪表温度控制部分停止工作，PV显示屏显示的测量值会下降到环境温度，此为正常现象。

i.如果无需使用定时功能，请务必将定时时间设置为零。

j.定时功能运行过程中，如发生意外断电，重新上电后，定时剩余时间自动归零。

k.本设备的定时范围：1～9999分钟或1～9999小时。

3.自动风速调节功能a.当设备在升温过程中，循环风机高速运行，加速工作室内的空气对流，缩短升温时间，提高工作效率；b.当工作室内的温度接近控制温度时，仪表自动将循环风机由高速运行调整为低速运行，使工作室内的空气平缓对流，并有效的延长循环风机的寿命；c.如果无需使用自动风速调节功能，可按照控制参数调整方法，将高低速控制参数调整为999.9即可，循环风机将始终处于高速运行状态。

4.自整定功能如果温度控制过程中，出现较大的温度过冲，或较大的温度波动时，请按下列操作启动自整定功能a.关闭电源开关，打开箱门，使设备自然冷却至环境温度；b.关闭箱门，打开电源开关，将温度设至为常用温度值；c.按照控制参数调整方法，将自整定参数调整为1；d.在正常工作状态下，按住减键5秒钟，即进入自整定状态，此时PV显示屏显示ATU,并闪烁；e.自整定结束后，仪表自动恢复到正常工作状态。

电热恒温鼓风干燥箱使用说明书二、适用范围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。

三、技术指标台式DHG-9003型四、结构概述DHG 型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。

干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。

台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。

工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。

干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。

箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。

当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。

台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。

微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。

使用轻触按键设定参数，操作方便。

五、只能控温仪的面板功能及操作流程1 2 3 4 5 61、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键8、加键 9、设定问多显示SV ▽△操作流程注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退出，参数设定无效。

电热恒温鼓风干燥箱（智能型带定时）操作说明书长飞优创科技一、使用方法1、把需干燥处理的物品放入干燥箱，关好箱门，把风门调节旋钮旋到“”处。

2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。

3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱湿空气排出。

5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。

二、温度控制器操作说明指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。

2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。

3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。

（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。

2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。

在此设定状态下若1分钟之无任何键按下，控制器会自动返回到正常显示状态。

2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。

当恒温时间设定为“0”时，便是没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间或温度设定值（参见七.部参数表-2中的运行时间显示模式（参数ndt的值）），当显示运行时间时，下排个位小数点点亮，等测量温度达到设定温度后，定时器开始计时，下排个位小数点闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器滴、嘀声鸣叫1分钟后停止鸣叫。

电热恒温鼓风干燥箱（智能型带定时）使用说明书上海东麓仪器设备有限公司目录一、示意图示意图 (2)2二、适用范围适用范围 (3)3三、技术指标技术指标 (3)3四、结构概述结构概述 (3)3五、操作步骤操作步骤 (4)4六、温度控制器操作说明温度控制器操作说明 (4)4七、注意事项注意事项 (7)7八、故障处理故障处理 (7)7九、装箱单装箱单 (8)8一、示意图：78911101、箱体2、铭牌3、控制面板4、门拉手5、搁板6、箱门7、温度控制器8、电源指示灯9、风门调节旋钮11、风机开关、风机开关10、电源开关10、电源开关11感谢您购买本公司仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您感谢您购买本公司仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的的鼓风干燥箱发挥最大的功用。

阅读完本说明书后，请将其妥善保管，以便随时查阅。

二、适用范围：供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。

三、技术指标：注：带“A ”为镜面不锈钢内胆，不带“A ”为镀锌板。

上表中技术参数的测试条件：环境温度2525℃℃、相对湿度不大于85%RH 85%RH、无试样负荷。

、无试样负荷。

测试工具：精度为0.10.1℃℃的标准水银温度计的标准水银温度计((水银头位于工作室内几何中水银头位于工作室内几何中心心)四、结构概述：DHG 系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。

干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室内配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉型号9030(A)101－0(A)9070(A)101－1(A)9140(A)101－2(A)9240(A)101－3(A)电源电压AC220V 50Hz控温范围RT+10～250℃（最低控制温度为50℃）恒温波动度±1℃温度分辨率0.1℃额定功率870W 1570W 2070W 2470W 内胆尺寸(mm)345×325×325450×400×450550×450×550600×550×750外形尺寸(mm)625×510×490740×580×630830×650×730880×770×825型号9035A 9055A 9075A 9145A 9245A电源电压AC220V 50Hz控温范围RT+10～300℃（最低控制温度为50℃）恒温波动度±1℃温度分辨率0.1℃额定功率970W1220W1670W 2170W2570W内胆尺寸(mm)345×325×325425×400×345450×400×450550×450×550600×550×750外形尺寸(mm)625×510×490705×580×530740×580×630830×650×730880×770×825隔热。

电热恒温干燥箱使用说明书一 、 用途本 产 品适 用 于 大 专院 校 、 科 研部 门 及 工 矿 企 业 实 验 室 进行 各 种物 品的 烘焙、 干燥 、 热 处理 及恒 温加 热实 验 用。

二 、 主要 技术 参数型号DH-101-0 DH-101-0S DH-101-0BS DH-101-1 DH-101-1S DH-101-1BS DH-101-2 DH-101-2S DH-101-2BSDH-101-3SDH-101-3BS 额定功率 （KW ）工作室尺寸 (mm) 深×宽×高 外形尺寸 (mm) 深×宽×高 容积 （ L ） 重量 （ Kg ）使用条件：额定电压 :220V ± 10%、50Hz ；环境温度 :5-40 ℃； 湿度: ＜80%；无易燃易爆及导电性粉尘。

温度控制范围 : 室温+10℃-220 ℃； 温度波动度≤± 1℃； 温度均匀度 : ≤± 2.5%； 升温时间 : ≤90min 。

其 产品型号无后缀字母为经济型系列干燥箱， 其配置为 : 碳钢板工作室 +电子温度调节仪 +水它银温度计；产品型号后缀字母 S 为基本型系列干燥箱，其配置为 : 碳钢板工作室 +智能温度调节仪； 产品型号后缀字母 BS 为不锈钢型系列干燥箱，其配置为 : 不锈钢板工作室 +智能温度调节仪。

以上各种规格型号的干燥箱均可选用智能程序温度调节仪。

三 、 结构 及工 作原 理电热 恒温 鼓风 干燥 箱外 壳由 钢 板冲 压折 制、焊 接 成型 ，外 壳表 面采 用高 强度的 静电 喷塑 涂装 处理 ，漆 膜光 滑牢 固 。

工 作室 采用 碳钢板 或 镜面 不 锈钢板 折制而 成，工 作 室与 外壳 之间 填充 保温 棉 。

工 作室 的内 部放 有试 品搁 板，用 来 放置各 种试 验物 品。

工 作 室的 背部 装有 电 热元 件和 离心 式的风扇 叶轮 ，由 风机 将被加 热的 空气 通过 后风 道在 工作 室 内进 行循 环，故 工 作室温度 较均 匀。

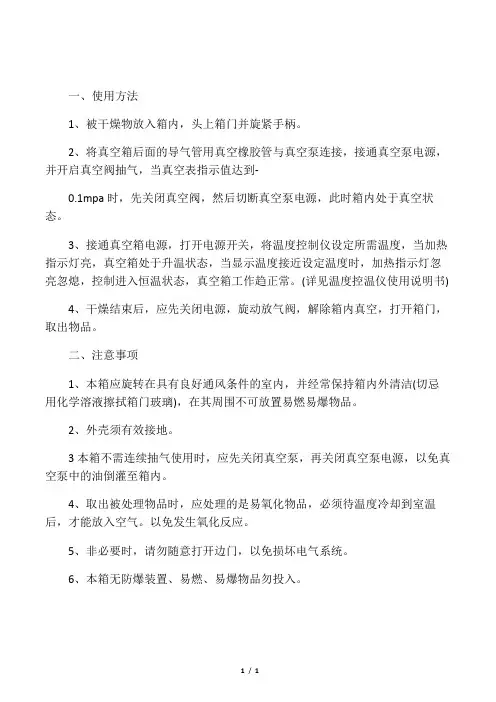

一、使用方法
1、被干燥物放入箱内，头上箱门并旋紧手柄。

2、将真空箱后面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，并开启真空阀抽气，当真空表指示值达到-
0.1mpa时，先关闭真空阀，然后切断真空泵电源，此时箱内处于真空状态。

3、接通真空箱电源，打开电源开关，将温度控制仪设定所需温度，当加热指示灯亮，真空箱处于升温状态，当显示温度接近设定温度时，加热指示灯忽亮忽熄，控制进入恒温状态，真空箱工作趋正常。

(详见温度控温仪使用说明书)
4、干燥结束后，应先关闭电源，旋动放气阀，解除箱内真空，打开箱门，取出物品。

二、注意事项
1、本箱应旋转在具有良好通风条件的室内，并经常保持箱内外清洁(切忌用化学溶液擦拭箱门玻璃)，在其周围不可放置易燃易爆物品。

2、外壳须有效接地。

3本箱不需连续抽气使用时，应先关闭真空泵，再关闭真空泵电源，以免真空泵中的油倒灌至箱内。

4、取出被处理物品时，应处理的是易氧化物品，必须待温度冷却到室温后，才能放入空气。

以免发生氧化反应。

5、非必要时，请勿随意打开边门，以免损坏电气系统。

6、本箱无防爆装置、易燃、易爆物品勿投入。

1/ 1。
