【车载网络技术】第7章 典型车载网络系统

新能源汽车车载网络系统发展的现状及趋势
新能源汽车车载网络系统是指基于车载网络技术实现的车辆信息互联和智能化管理的系统。

目前，随着智能化技术与新能源汽车的深度融合，车载网络系统在新能源汽车领域的发展也逐渐成熟。

现状：
1. 车辆与车辆之间的互联互通：车载网络系统可以通过车联网技术，实现车辆之间的信息共享与通信，提高交通效率和安全性。

2. 车辆与云端的连接：车辆可以通过车辆终端和云服务器进行数据交换和远程控制，实现远程监控、远程诊断和远程升级等功能。

3. 车辆与用户的互动：车辆的车载网络系统可以支持语音、智能导航、娱乐系统等，提供更好的用户体验和驾驶辅助功能。

趋势：
1. 数据安全与隐私保护：随着车辆信息的互联互通，数据安全和隐私保护将成为发展的重点，相关技术和政策也将逐步完善。

2. 人工智能与智能驾驶：车载网络系统将向更高级的智能驾驶系统发展，通过人工智能技术实现自动驾驶、交通态势感知和智能决策等功能。

3. 车辆与智能家居的融合：车载网络系统将与智能家居系统进行互联，实现车辆与家庭能源、设备的智能互动，提高能源利用效率。

总的来说，新能源汽车车载网络系统在实现车辆智能化、互联互通和用户体验方面将持续发展和创新。

同时，随着技术的不断进步和用户需求的变化，未来可能会涌现出更多的创新应用。

新能源汽车的车载网络和智能互联在当今的信息时代，智能互联成为了不可或缺的一部分。

而在汽车行业中，新能源汽车的崛起更是促进了车载网络和智能互联的快速发展。

本文将探讨新能源汽车的车载网络和智能互联的现状以及未来发展趋势。

一、新能源汽车的车载网络随着科技的不断进步，新能源汽车的车载网络日益普及，为车主提供了更多的便利和舒适。

车载网络是指通过各种现代化通信技术将汽车与外部世界实现连接，并提供各种信息和服务。

它使得驾驶变得更加安全、高效和智能化。

1.1 车载通信系统新能源汽车的车载网络依赖于车载通信系统，通过无线通信技术实现车辆与车辆、车辆与基础设施、车辆与云端服务器之间的互联。

这种系统能够提供实时的交通信息、导航服务以及远程控制功能，提升了驾驶体验。

1.2 车联网应用车载网络的发展使得新能源汽车能够与手机、电脑等设备相互连接，实现数据共享和智能控制。

例如，车主可以通过手机APP 实时监控车辆的电池状态和充电进度，远程控制车辆的空调、车窗等功能。

此外，车辆还可以与智能家居系统相连接，实现智能化的停车、充电等功能。

二、智能互联与新能源汽车除了车载网络，新能源汽车还与智能互联技术紧密结合，共同推动了汽车行业的创新与发展。

2.1 智能驾驶技术新能源汽车在智能互联技术的支持下，逐渐实现了自动驾驶的梦想。

通过采用传感器、摄像头和雷达等设备，新能源汽车能够实时感知周围环境，并做出相应的决策和行动。

这种智能驾驶技术不仅提高了行车安全性，还能降低能源消耗，减少交通事故的发生。

2.2 人机交互界面新能源汽车通过智能互联技术，实现了更加人性化和智能化的人机交互界面。

驾驶员可以通过触摸屏、语音控制等方式与车载系统进行交互，实现语音导航、语音拨号、语音播放等功能。

这样的设计不仅提高了驾驶员的便利性，还能有效减少驾驶员的分心操作，增加驾驶安全性。

三、新能源汽车车载网络与智能互联的未来发展新能源汽车的车载网络和智能互联技术在未来将会取得更大的突破和发展。

2.1 汽车车载网络的组成
2.电控单元ECU控制系统的特点 1）具有高度可靠性和对环境的耐久性。 2）具有足够的智能化，具有自诊断和检测能力，能及时
发现系统中存在的故障，并存储故障码，告知维修人员故 障可能存在的部位，以便于维修。
3）除少数电控单元ECU外，所有汽车电控单元ECU都使 用5V电源驱动其传感器。
2.1 汽车车载网络的组成
1.汽车电控单元ECU控制系统的组成及分类
汽车电控单元控制系 统由硬件和软件组成，在 硬件结构上一般可分为外 部传感器、汽车 电控单 元和执行器三部分，汽车 电控单元主要由输入接口、 微处器 （ＭＣＵ）和输 出接口等组成。
2.1 汽车车载网络的组成
（1）汽车电控单元 ＥＣＵ 的硬件。
2.1 汽车车载网络的组成
2.1 汽车车载网络的组成
4.发动机电控单元核心逻辑电路的工作原理
马瑞利单点电控单元ＣＰＵ是逻辑电路的控制核心， 它通过数据总线和地址总线把存储器、总线驱动器和数据 锁存器等外部器件有机地连成一体，并通过 Ｉ／Ｏ接口 把传感器信号送到 ＣＰＵ内部，把执行信号送到 外部， 同时完成与其他设备 （如诊断设备）通信的功能。
2.1 汽车车载网络的组成
马瑞利单点电控单元工作原理： 电源接通，由电源芯片 Ｌ９１７０的 ８号脚输出低电位的复位信号送至 Ｃ
ＰＵ的 复位端 （１７），同时送到 ７４ＨＣ２７３的清零端使其输出清零。Ｃ ＰＵ进入启动状态，首先对内部 硬件进行复位，设置相应的寄存器，然后开 始 ＢｏｏｔＬｏａｄｅｒ程 序，进 行 程 序 装 载；将 Ｍ２７Ｃ５１２中的主程序 读入内部的 ＲＡＭ中，并通过跳转指令进入程序运行状态，主程序首先 从数据 总线 Ｄ２上输出逻辑 １（高电位），该信号经 ７４ＨＣ２７３锁存后输出高电 位控制信号， 使主继电器接通，将 １２Ｖ电源加到点火线圈及喷油器等外部设 备。然后，通过 ＰｏｒｔＥ、ＰｏｒｔＡ 端口读入外部传感器信号及转速信号 ，通过这些信号判断车辆当前运行的工况，并根据当前 工况从 ＰｏｒｔＤ、Ｐ ｏｒｔＧ端口及数据总线 （通过 ７４ＨＣ２７３锁存） 输出相应的驱动信号， 使相 应的设备进入运行状态。然后通过 ＰｏｒｔＡ、ＰｏｒｔＤ、ＰｏｒｔＧ 及数据总线 （经 ７４ＨＣ２４４驱动） 读入相应设备的状态信息，根据这些信 息对控制信号进行进一步优化和调整。逻辑电路、 传感器及执行机构组成了闭环 控制系统，能通过反馈信号不断优化控制系统，能使发动 机处于最佳状态。

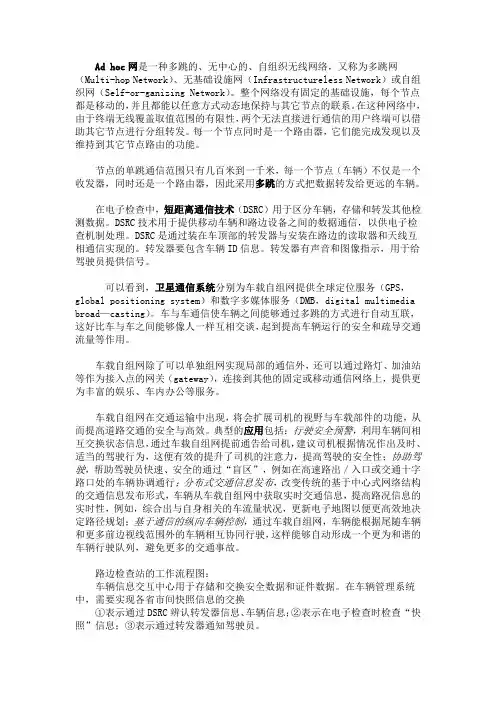

Ad hoc网是一种多跳的、无中心的、自组织无线网络，又称为多跳网（Multi-hop Network）、无基础设施网（Infrastructureless Network）或自组织网（Self-or-ganizing Network）。

整个网络没有固定的基础设施，每个节点都是移动的，并且都能以任意方式动态地保持与其它节点的联系。

在这种网络中，由于终端无线覆盖取值范围的有限性，两个无法直接进行通信的用户终端可以借助其它节点进行分组转发。

每一个节点同时是一个路由器，它们能完成发现以及维持到其它节点路由的功能。

节点的单跳通信范围只有几百米到一千米，每一个节点（车辆）不仅是一个收发器，同时还是一个路由器，因此采用多跳的方式把数据转发给更远的车辆。

在电子检查中，短距离通信技术（DSRC）用于区分车辆，存储和转发其他检测数据。

DSRC技术用于提供移动车辆和路边设备之间的数据通信，以供电子检查机制处理。

DSRC是通过装在车顶部的转发器与安装在路边的读取器和天线互相通信实现的。

转发器要包含车辆ID信息。

转发器有声音和图像指示，用于给驾驶员提供信号。

可以看到，卫星通信系统分别为车载自组网提供全球定位服务（GPS，global positioning system）和数字多媒体服务（DMB，digital multimedia broad—casting）。

车与车通信使车辆之间能够通过多跳的方式进行自动互联，这好比车与车之间能够像人一样互相交谈，起到提高车辆运行的安全和疏导交通流量等作用。

车载自组网除了可以单独组网实现局部的通信外，还可以通过路灯、加油站等作为接入点的网关（gateway），连接到其他的固定或移动通信网络上，提供更为丰富的娱乐、车内办公等服务。

车载自组网在交通运输中出现，将会扩展司机的视野与车载部件的功能，从而提高道路交通的安全与高效。

典型的应用包括：行驶安全预警，利用车辆间相互交换状态信息，通过车载自组网提前通告给司机，建议司机根据情况作出及时、适当的驾驶行为，这便有效的提升了司机的注意力，提高驾驶的安全性；协助驾驶，帮助驾驶员快速、安全的通过“盲区”，例如在高速路出／入口或交通十字路口处的车辆协调通行；分布式交通信息发布，改变传统的基于中心式网络结构的交通信息发布形式，车辆从车载自组网中获取实时交通信息，提高路况信息的实时性，例如，综合出与自身相关的车流量状况，更新电子地图以便更高效地决定路径规划；基于通信的纵向车辆控制，通过车载自组网，车辆能根据尾随车辆和更多前边视线范围外的车辆相互协同行驶，这样能够自动形成一个更为和谐的车辆行驶队列，避免更多的交通事故。
