往复泵工作原理，往复泵的工作原理
往复泵适用于输送小流量、高扬程、高粘度的液体，一般流量可小到4.5立方米每小时，
或更小，扬程可高达15～60兆帕，粘度可高达5000SSU.如沥青等. 往复泵，有电机驱动的和蒸汽缸驱动的两种，后者又称为蒸汽泵.
在石油化工厂，当输送小流量、高压力和高粘性液体时，大都用这类泵.总数量不少，品
种规格也多样.虽然它的功率并不大，但由于泵阀等易损件、流量脉动等带来的问题，也一
直困扰着技术人员. 一、往复泵工作原理 往复泵是利用活塞交替进行吸入和排出.当活塞从最左位置向右运动时，排出阀关闭，工
作腔容积扩大，液体在吸人压力作用下，顶开吸入阀，直到活塞走到最右点为止.反之活塞
从右向左行进，利用缸内压力，自动把吸人阀关闭，随着活塞向前推移，液体在活塞作用下
将排出阀顶开，直到活塞走到左死点为止.然后周而复始进行下去. 示功图是表示工作腔里液体压力随活塞位置移动的变化图形.abcd为理想工作过程，o为排出终点，b为吸人始点，c为吸人终点，d为排出始点.0bccl所包围的面积就相当于活塞
往复一次对液体所做的功.实际过程时，吸人时压力不可能突然下降，
并有少许泄漏，因而为斜线.同时因泵阀的顶开和阀弹簧的阻尼作用要消耗一些压力，故吸
人压力要比理想的低.故吸人始点应是6’点，反之排出时始点为d，点.
二、往复泵特性 往复泵的特性和离心泵有较大的差异.离心泵的扬程、压力是受叶片直径、叶片角转速、流
量等决定的，扬程和流量组成一个流量扬程特性.泵制成后，运行流量则由泵特性和管路特
性共同决定. 往复泵的压力，与离心泵相比有共性也有个性.在理论上说，往复泵压力只要泵体强度、
密封、功率足够，可以认为设计值足够高，并且和流量无关，而流量主要取决于缸体容积大小和冲程数.往复泵流量由于泵体容积和冲程数，一般情况下难以改变或调节，故流量是固
定的.往复泵的实际运行压力则和系统管路有关，也就是取决于管路系统的背压.它的意思是，
,.
;..
往复泵的工作原理

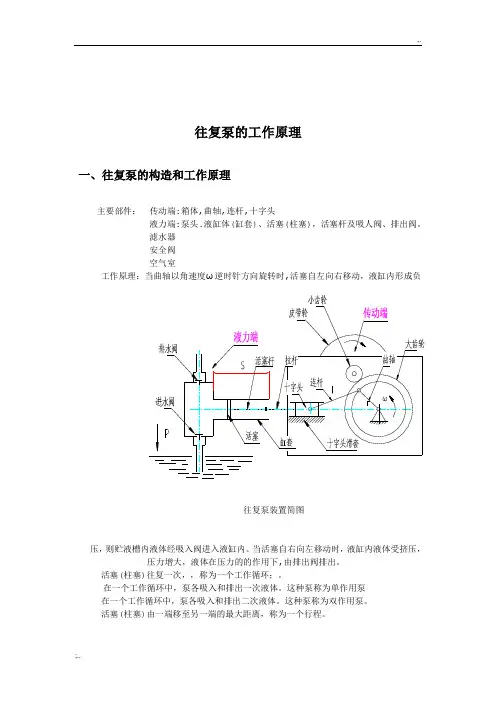

一、往复泵的构造和工作原理
主要部件： 传动端:箱体,曲轴,连杆,十字头
液力端:泵头.液缸体(缸套)、活塞(柱塞)，活塞杆及吸人阀、排出阀。
滤水器
安全阀
空气室
工作原理：当曲轴以角速度ω逆时针方向旋转时,活塞自左向右移动，液缸内形成负
往复泵装置简图
压，则贮液槽内液体经吸入阀进入液缸内。当活塞自右向左移动时，液缸内液体受挤压，压力增大，液体在压力的的作用下,由排出阀排出。
活塞(柱塞)往复一次，，称为一个工作循环；。
在一个工作循环中，泵各吸入和排出一次液体。这种泵称为单作用泵
在一个工作循环中，泵各吸入和排出二次液体。这种泵称为双作用泵。
活塞(柱塞)由一端移至另一端的最大距离，称为一个行程。 ,.
;.. 往复泵的活塞由连杆曲轴与原动机相连。原动机可用电机，柴油机;或液压马达,亦可用蒸汽机
两点结论:
1. 液缸体(泵头)和吸入管路必须严格密封,不得漏气,否则泵不能正常吸水;
2. 由于往复泵是依靠大气压力与液缸体内压力表差吸水,往复泵的吸水高度理论上不能超过十米.
往复泵启动时不需灌入液体，因往复泵有自吸能力，但其吸上真空高度亦随泵安装地区的大气压力、液体的性质和温度而变化，故往复泵的安装高度也有一定限制。
二、往复泵的主要性能参数:
1. 流量:
理论流量: 当曲轴以不变的角速度旋转时,活塞(柱塞)是作往复变速运动的,所以泵的流量也是随时间变化的.但对使用者来说,往往要知道在一定时间内所输送液体的体积.因此就需要研究往复泵的理论平均流量,
在不计泵内任何容积损失,泵在单位时间内排出的液体的容积称为泵的理论平均流量,简称理论流量;
单作用泵: Qt=ASnZ
双作用泵: Qt=ASnZ(1+K)
式中::
Qt----泵的理论流量 (l/min);
A----活塞(柱塞)的截面积;(dm2); A=πD2/4;(D---活塞(柱塞)直径(dm));
— — 1 —1 — 简述往复泵的工作原理
往复泵是靠活塞在气缸内作往复运动来输送液体的，它由泵头、泵体、活塞和气缸等组成。往复泵的工作原理：往复泵工作时，活塞从气缸的顶部进入，向下运动，当活塞接近下止点时，活塞环关闭，缸体内充满液体，此时，活塞继续下降，在缸体底部与进液口之间形成负压区；当活塞接近上止点时，活塞又回到上止点。如此不断地重复上述动作。往复泵的主要特点是：往复泵的工作原理是靠压缩空气从进气口进入气缸内，活塞在气缸内作往复运动来输送液体。活塞在气缸内运动时，由进液口进入的液体进入气缸后被吸入并从出液口流出。活塞在气缸内作往复运动时，将缸体内的空气排出并从出液口排出。
往复泵由泵头、泵体、活塞、气缸、进液口和出液口等部分组成。往复泵有一根与缸体连在一起的轴，并通过轴承连接在电动机上。驱动轴上的皮带轮带动主轴旋转时，使连杆推动活塞上行并通过气缸与缸体上的进液口相通；当活塞下行时，连杆带动曲轴旋转时使曲轴也下行并通过进液口与缸体上的出液口相通。
1

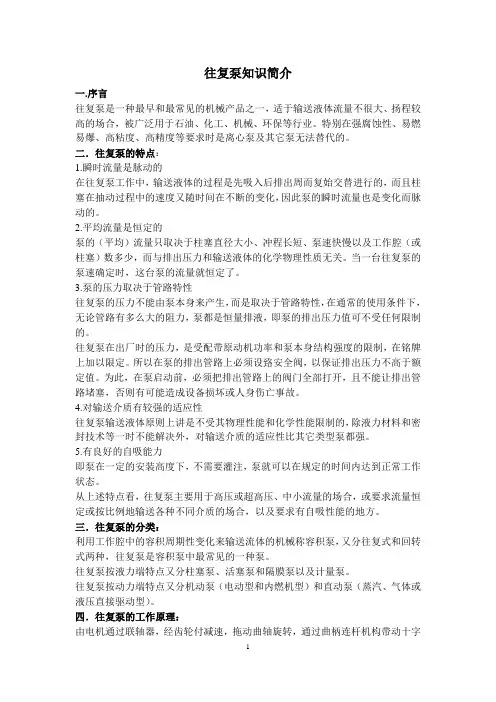

往复泵知识简介
一.序言
往复泵是一种最早和最常见的机械产品之一，适于输送液体流量不很大、扬程较高的场合，被广泛用于石油、化工、机械、环保等行业。特别在强腐蚀性、易燃易爆、高粘度、高精度等要求时是离心泵及其它泵无法替代的。
二．往复泵的特点：
1.瞬时流量是脉动的
在往复泵工作中，输送液体的过程是先吸入后排出周而复始交替进行的，而且柱塞在抽动过程中的速度又随时间在不断的变化，因此泵的瞬时流量也是变化而脉动的。
2.平均流量是恒定的
泵的（平均）流量只取决于柱塞直径大小、冲程长短、泵速快慢以及工作腔（或柱塞）数多少，而与排出压力和输送液体的化学物理性质无关。当一台往复泵的泵速确定时，这台泵的流量就恒定了。
3.泵的压力取决于管路特性
往复泵的压力不能由泵本身来产生，而是取决于管路特性，在通常的使用条件下，无论管路有多么大的阻力，泵都是恒量排液，即泵的排出压力值可不受任何限制的。
往复泵在出厂时的压力，是受配带原动机功率和泵本身结构强度的限制，在铭牌上加以限定。所以在泵的排出管路上必须设臵安全阀，以保证排出压力不高于额定值。为此，在泵启动前，必须把排出管路上的阀门全部打开，且不能让排出管路堵塞，否则有可能造成设备损坏或人身伤亡事故。
4.对输送介质有较强的适应性
往复泵输送液体原则上讲是不受其物理性能和化学性能限制的，除液力材料和密封技术等一时不能解决外，对输送介质的适应性比其它类型泵都强。
5.有良好的自吸能力
即泵在一定的安装高度下，不需要灌注，泵就可以在规定的时间内达到正常工作状态。
从上述特点看，往复泵主要用于高压或超高压、中小流量的场合，或要求流量恒定或按比例地输送各种不同介质的场合，以及要求有自吸性能的地方。
三．往复泵的分类：
利用工作腔中的容积周期性变化来输送流体的机械称容积泵，又分往复式和回转式两种，往复泵是容积泵中最常见的一种泵。
往复泵按液力端特点又分柱塞泵、活塞泵和隔膜泵以及计量泵。
