往复泵的分类及性能参数讲解

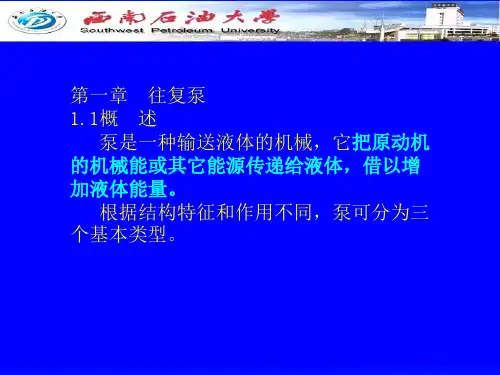

往复泵技术简介往复泵是工业泵中不可缺少的一类产品。

它的突出优点是：可获得高的排压，且流量与压力无关，适应输送介质十分广泛，吸入性能好，效率高，泵的性能不随压力和输送介质粘度的变动而变动。

在当今世界能源紧缺的形势下，往复泵作为节能产品，在石油开发、管道输煤、煤气化工、电站排渣、矿山开采等方面起着重要作用，而且在压力容器检测和实现现代化石油化工工业全面自动化操作方面也是不可缺少的品种。

往复泵是泵类产品中出现最早的一种，至今已有2100多年的历史。

在旋转式原动机出现以前，往复泵几乎是唯一的泵类。

在旋转式原动机出现之后，才逐步的产生了离心泵和转子泵等其它类型的泵。

后出现的泵，由于它们的结构比较简单、操作比较方便，而且还有体积小、重量轻、流量均匀等一系列优点，致使原来使用往复泵的地方逐步地为这些泵所取代。

目前，往复泵的产量只占整个泵类总产量很少的一部分。

但是，往复泵所具有的特点并没有被其它类型泵所代替。

有些特点仍为其它类型泵所不及，因此，它非但不会被淘汰，而且仍将作为一种不可缺少的泵类，被广泛使用。

一、往复泵的特点在离心式和容积式两大类泵中，往复泵属于容积式泵。

亦即它也是借助工作腔里的容积周期性变化来达到输送液体的目的的；原动机的机械能经泵直接转化为输送液体的压力能；泵的流量只取决于工作腔容积变化值及其在单位时间内的变化次数 (频率)，而(在理论上)与排出压力无关。

往复泵和其它类型容积式泵的区别，仅在于它实现工作腔容积变化的方式和结构特点上：往复泵是借助于活塞（柱塞）在液缸工作腔内的往复运动（或通过隔膜、波纹管等挠性元件在工作腔内的周期性弹性变形）来使工作腔容积产生周期性变化的。

在结构上，往复泵工作腔是借助密封装置与外界隔开，通过泵阀 (吸入阀和排出阀)与管路沟通或闭合。

往复泵这一实现工作腔容积变化的方式和结构特点，构成了此类型泵性能参数和总体结构的一系列特点。

这些特点也正是此类型泵借以生存、竞争和发展的依据：1.瞬时流量是脉动的这是因为在往复泵中，液体介质的吸入和排出过程(即容积变化过程)是交替进行的，而且活塞(柱塞)在位移过程中，其速度又在不断地变化之中。

往复泵的组成和工作原理及分类
基本组成
活塞、活塞杆、泵缸、泵阀、曲柄连杆机构
工作原理
主要由工作部件、柱塞和吸入、压出阀门组成，活塞在外力推动下作往复运动，由此改变工作腔内的容积和压强，在工作腔内形成负压，则贮槽内液体经吸入阀进入工作腔内。

当柱塞往复的运动打开和关闭吸入、压出阀门时，工作腔内液体受到挤压，压力增大，由排出阀排出达到输送液体的目的。

往复泵的类型
按照动力来源分
①电动往复泵
电动往复泵由电动机驱动，是往复泵中最常见的一种。

电动机通过减速箱和曲柄连杆机构与泵相连，把旋转运动变为往复运动。

②汽动往复泵
汽动往复泵直接由蒸汽机驱动，泵的活塞和蒸汽机的活塞共同连在一根活塞杆上，构成一个总的机组。

按活塞往复一次，吸排液体次数分
①单作用往复泵：活塞往复一次，吸排液体一次；仅活塞的一端腔室工作，吸排阀各一个。

②双作用往复泵：活塞往复一次，吸排液体两次；活塞的两端腔室均工作，吸排阀各两个。

第五章往复泵5.1 往复泵的工作原理及分类5.1.1 在国民经济中的应用及发展趋势往复泵是一种发展较早的动力机械之一，往复泵包括活塞泵和柱塞泵。

它适于输送流量较小，压力较高的各种介质。

如低粘度、高粘度、腐蚀性、易燃、易爆、剧毒等各种液体。

特别是当流量小于100m3/h、排出压力大于100kgf/cm2时，更加显示出它有较高的效率和良好的运行性能。

因此，直到目前仍广泛用于国民经济的各个领域中。

如钻井泥浆泵的驱动功率达1250kW，最大排出压力为380kgf/cm2，流量达50～601/S。

又如年产三十万吨合成氨设备中的高压甲铵泵是尿的工作压力达200kgf/cm2所输送的甲铵液对金属材料有很强的腐蚀作用，甲铵液在低温时容易析出结晶，从而引起管路堵塞，因而必须在高温下工作，甲铵泵大都采用柱塞泵。

通常往复泵的应用范围如图5-1所示。

图5-1 往复泵的应用范围理论上，往复泵的流量和排出压力无关，因此，使用往复式计量泵可以精确地、可调节地输送各种介质。

在石油化学工业中，计量泵可以代替物料配比仪表，实现连续操作、自动控制等，这对于提高产品质量、降低成本、实现自动化运行创造了条件。

在输送各种不同的介质时，采用隔膜式往复泵和隔膜式计量泵为输送特殊介质开辟了道路。

随着石油化学工业、机械制造工业、造纸、食品、医药、化学分析等发219展，对往复泵（包括计量泵、隔膜泵等）的需求日益增加，同时，行产的发展对往复泵提出更高的要求。

1)一方面要求往复泵向小流量、微流量和高压、超高压领域发展，另一方面也向高压大流量、大功率方向发展。

2)要求往复泵的体积小、重量轻、寿命长，这主要是要求提高往复泵的转速以及解决提高转速后出现的各种问题。

3)要求往复泵更好在适应各种介质的性质和状况。

4)发展新产品。

5.1.2 往复泵的工作原理及特点5.1.2.1 复泵的工作原理如图5-2所示，往复泵通常由两部分组成。

一部分是直接输送液体，把机械能转换为液体压力能的液力端，另一部分是将原动机的能量传给液力端的传动端。

往复泵型号意义及参数上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、QBK隔膜往复泵产品概述:往复泵种类很多，例如：蒸汽往复泵、隔膜往复泵、高压往复泵等等。

QBK隔膜往复泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
