AutoCAD 绘图基本知识

提高了设计效率；
(4)有利于实现产品设计的标准化、系列化、通 用化； (5)它为使用计算机辅助制造（CAM）、计算机 辅助检测（CAT）、计算机辅助工程（CAE）、 计算机辅助工艺过程设计（CAPP），为计算机 管理、集成制造系统准备了完备的信息，创造了 良好的基础； CAD系统的软件包括系统软件和应用软件。系统 软件是与计算机硬件联系紧密的软件，它起着扩 充计算机功能、合理调度设备资源的作用，应用 软件是用户为完成某些CAD任务所编制的程序， 它有很强的针对性。一般CAD系统的应用软件应 包括几何建模软件、工程绘图软件、结构分析软 件、优化设计软件、数值模拟软件、工程数据管 理软件等。
2.2开放的二次开发功能
（1）提供多种开发工具。 （2）直接访问、修改AutoCAD原有标准系统 库函数和文件。 （3）对线型库、字体库、图案库以及菜单文 件、对话框进行用户定制。
2.3提供多种接口文件
具有较强的数据交换能力，提供DWF等 数据信息交换方式。 2.4支持多种交互设备 2.5具有良好的用户界面和高级辅助功能




在AutoCAD中用黑色字符标明的菜单项表示该 项可用为有效菜单，用灰色字符标明的菜单项 目表示该项暂时不可用，需要选定合乎要求的 对象之后才能使用的菜单称为无效菜单。 如果某菜单项右侧带有省略号“…”，表示选取 该项后将会打开一个对话框，通过对话框可为 该命令的操作指定参数。 如果某菜单项右侧带有“”符号，表示该项 还包括下一级菜单，用户可进一步选定下一级 菜单中的选项。 如果菜单项右侧没有任何符号，则表示选取该 项将直接执行某个命令。
AutoCAD软件主要具有如下特点：
2.1完善的图形绘制和编辑功能
（1）可以绘制二维图形和三维实体图形。 （2）可以对三维实体进行自动消隐、润色 和赋材质等操作，以生成真实感极强的渲 染图形。 （3）具有强大的图形编辑功能，能方便地 进行图形的修改、编辑操作。 （4）强大的尺寸整体标注和半自动标注功 能。

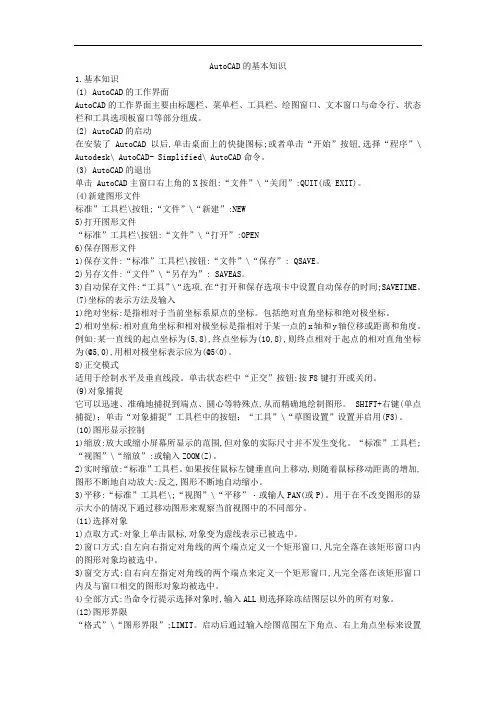

AutoCAD的基本知识1.基本知识(1) AutoCAD的工作界面AutoCAD的工作界面主要由标题栏、菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态栏和工具选项板窗口等部分组成。

(2) AutoCAD的启动在安装了AutoCAD以后,单击桌面上的快捷图标;或者单击“开始”按钮,选择“程序”\ Autodesk\ AutoCAD- Simplified\ AutoCAD命令。

(3) AutoCAD的退出单击 AutoCAD主窗口右上角的X按组:“文件”\“关闭”:QUIT(成 EXIT)。

(4)新建图形文件标准”工具栏\按钮;“文件”\“新建”:NEW5)打开图形文件“标准”工具栏\按钮:“文件”\“打开”:OPEN6)保存图形文件1)保存文件:“标准”工具栏\按钮:“文件”\“保存”: QSAVE。

2)另存文件:“文件”\“另存为”: SAVEAS。

3)自动保存文件:“工具”\“选项,在“打开和保存选项卡中设置自动保存的时间;SAVETIME。

(7)坐标的表示方法及输入1)绝对坐标:是指相对于当前坐标系原点的坐标。

包括绝对直角坐标和绝对极坐标。

2)相对坐标:相对直角坐标和相对极坐标是指相对于某一点的x轴和y轴位移或距离和角度。

例如:某一直线的起点坐标为(5,8),终点坐标为(10,8),则终点相对于起点的相对直角坐标为(@5,0),用相对极坐标表示应为(@5<0)。

8)正交模式适用于绘制水平及垂直线段。

单击状态栏中“正交”按钮:按F8键打开或关闭。

(9)对象捕捉它可以迅速、准确地捕捉到端点、圆心等特殊点,从而精确地绘制图形。

SHIFT+右键(单点捕捉)；单击“对象捕捉”工具栏中的按钮；“工具”\“草图设置”设置并启用(F3)。

(10)图形显示控制1)缩放:放大或缩小屏幕所显示的范围,但对象的实际尺寸并不发生变化。

“标准”工具栏;“视图”\“缩放”:或输入ZOOM(Z)。

2)实时缩放:“标准”工具栏。

1.3 几何作图
1.3.1 正多边形
1.3.2斜度和锥度 1.斜度 斜度指一直线对另一直线或一平面对另一平面的倾斜程度。
1.3.2斜度和锥度 2.锥度 锥度是正圆锥体底圆直径与圆锥高度之比。
1.3.3 圆弧连接 1. 圆弧连接的作图原理 2. 圆弧连接的作图方法
1.4 平面图形的画法
1.4.1 平面图形的分析与作图 1.平面图形的尺寸分析 （1）定形尺寸：确定图形中各线段形状大小的尺寸。 （2）定位尺寸：确定图形中各线段间相对位置的尺寸。
2.尺寸标注的要素 （1）尺寸界线 尺寸界线用细实线绘制，应由图形的轮廓线、轴线或对称中 心线引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。 （2）尺寸线 尺寸线用细实线绘制，不能用其他图线代替，也不能与其他 图线重合或画在其延长线上。
(3）尺寸数字 尺寸数字应注写在尺寸线的上方或尺寸线中断处,尺寸数字不 能被图样上的任何图线通过，当不可避免时，必须将图线断开。
第1章 制图基本知识与技能
本章教学指导 1.1 国家标准的基本规定 1.2 绘图方式 1.3 几何作图 1.4平面图形的画法
本章教学指导
一、教学目的： 1、掌握和遵守国家标准的基本规定。 2、了解三种绘图方式，正确使用绘图仪器和工具。 3、掌握常见几何图形的作图方法。 4、掌握平面图形的分析方法与作图方法。 二、教学重点： 1、国家标准中图线、字体的规范要求。 2、徒手绘图的基本方法和正确使用绘图仪器和工具。 3、平面图形的分析方法与作图方法。 三、教学难点： 1、图线、字体的规范要求。 2、平面图形的分析方法与作图方法。
1.1.4 图线
1.1.4 图线
1.1.4尺寸注法
1.尺寸标注的基本规则 （1）机件的真实大小应以图样上所注的尺寸数值为依据，与 图形的大小及绘图的准确度无关。 （2）图样中的尺寸以mm为单位时，不必标注计量单位的代号 或名称。如采用其他单位，则必须注明相应的单位符号。 （3）图样中所注的尺寸为该图样所示机件的最后完工尺寸， 否则应另加说明。 （4）机件的每一尺寸一般只标注一次，并应标注在反映该结 构最清晰的图形上。

autocad绘图基本步骤AutoCAD绘图的基本步骤包括以下几个方面：1.准备工作在进行绘图之前，首先需要明确绘图的目的和要求，确定绘图的比例尺和纸张大小。

同时，确保计算机和AutoCAD软件的正常运行。

2.创建新图纸打开AutoCAD软件后，点击“新建”按钮或使用快捷键“Ctrl+N”创建新的绘图。

选择适当的模板或布局，确定图纸的单位和尺寸。

3.绘制基础图形在绘图界面中，选择合适的绘图工具，如直线、圆、多边形等，根据需要绘制基础图形。

可以使用命令行输入指令，也可以使用工具栏或菜单中提供的绘图图标。

4.修改图形绘制完基础图形后，可以对其进行修改，如移动、旋转、缩放、复制等。

可以使用命令行输入指令，也可以使用工具栏或菜单中提供的修改图形的功能。

5.添加文本和注释在图纸中添加文本和注释是很重要的，可以使用命令行输入指令“TEXT”或“MTEXT”添加文本，可以选择字体、大小、对齐方式等。

可以使用命令行输入指令“LEADER”添加注释，连接图形和文字之间的箭头。

6.设置图层和图块图层是AutoCAD中的一个重要概念，可以用来管理和控制绘图中的不同元素。

可以使用命令行输入指令“LAYER”设置图层的属性，如颜色、线型、线宽等。

图块是一组图形元素的集合，可以重复使用，可以使用命令行输入指令“BLOCK”创建和管理图块。

7.添加尺寸和标注在图纸中添加尺寸和标注是很重要的，可以使用命令行输入指令“DIMENSION”添加尺寸。

可以选择不同的尺寸样式和标注方式，如线性尺寸、半径尺寸、角度尺寸等。

8.设置打印和输出绘图完成后，可以通过打印或输出的方式将图纸保存或输出为文件。

可以使用命令行输入指令“PLOT”设置打印的参数，如纸张大小、打印范围、打印机设置等。

也可以使用命令行输入指令“EXPORT”将图纸输出为不同的文件格式，如DWG、PDF、JPEG等。

9.保存和备份绘图完成后，及时保存并备份图纸是很重要的。

可以使用命令行输入指令“SAVE”保存图纸，可以选择合适的文件夹和文件名。
