AutoCAD2010绘图基本知识

上一页
下一页 返回
1-1 CAD技术在建筑工程中的应用
经多年教学科研实践发现,应从以下几个方面研究建筑工程CAD。 （一）建筑工程二维CAD制图方法研究 建筑工程二维CAD制图包括建筑施工图、结构施工图、给水排水施 工图、电气施工图4大类将近40个子类的图形制图,这部分内容的难点主 要是必须准备好符合国家建筑工程设计标准的图形模板；熟练运用CAD 二维制图的绘图和编辑命令；对于建筑工程设计内容及表达方法的熟练 运用等。 （二）建筑工程三维CAD制图方法研究 在我国,三维CAD制图目前仍属于研究及试验阶段,许多工程技术人 员对于计算机或CAD软件表达三维建筑图形的手段和方法还不熟悉,目前 科研院所和企业的工程技术人员正在普及这方面的知识。
四、信息中心
当用户遇到困难和问题时，可以直接通过信息中心快速寻求帮助， 包括在线信息，不用再单独打开帮助页面、网页或是到其他地方查询， 这个功能也是相当人性化的，如图1-3所示。
五、状态栏和滚动条
1.状态栏
状态栏在操作界面的最底部，能够显示有关的信息。例如，当光标 在绘图区时，显示十字光标的三维坐标；当光标在工具栏的图标按钮上 时，显示该按钮的提示信息。
1.建筑CAD的平面设计 建筑CAD的平面设计，是指使用AutoCAD软件系统完成平面方案图、 平面施工图、立面施工图、剖面施工图等各类建筑平面工程图的计算机 绘制。 2.建筑CAD的效果设计 建筑CAD的效果设计,是指使用相应的计算机专用软件（如3ds Max 等）完成建筑设计过程中各种效果图形的计算机绘制。 建筑CAD实用技术课程的主要教学内容是,在初步掌握建筑制图基本 知识及建筑设计基本概念的基础上，
一、标题栏 标题栏位于绘图操作界面的最上方，用来显示AutoCAD 2010的程序 图标和当前正在执行的图形文件的名称，该名称随着用户所选择图形文 件的不同而不同。在文件未命名前，AutoCAD 2010默认设置为Drawing 1、Drawing 2、…、Drawing n，其中n由新文件数量而定。 标题栏的右侧为程序的最小化、还原和关闭按钮。

AutoCAD2010绘图简介
七、 选择对象
2 选择对象的方法
(2)“上一个（L）”选项：选取图形窗口内可见元素中最后 创建的对象。不管使用多少次“上一个（L）”选项，都 只有一个对象被选中 (3)“窗交（C）”选项
AutoCAD2010绘图简介
七、 选择对象
2 选择对象的方法 (4)“框（BOX）”选项：由“窗口”和“窗交”组合的一
二、 AutoCAD2010中文版经典工作界 面
7．坐标系图标 位于绘图窗口的左下角，表示当前绘图使用的坐 标系的形式以及坐标方向等。 8．模型/布局选择卡 模型/布局选择卡用于实现模型空间与图纸空间的 切换 。
AutoCAD2010绘图简介
二、 AutoCAD2010中文版经典工作界 面
9．菜单浏览器 AutoCAD2010提供有 菜单浏览器，单击菜 单浏览器，AutoCAD 会见浏览器展开，如 图所示。利用菜单浏 览器可以执行 AutoCAD的相应命令
二、 AutoCAD2010中文版 经典工作界面
1.标题栏 标题栏位于用户界面的顶部， 左端显示软件名AutoCAD2010， 其后是当前图形文件的名称， 右端显示最小化、最大化和关 闭按钮。 2.菜单栏 菜单栏位于标题栏的下方， 如图所示，它主要包括文件、 编辑、视图、插入、格式、工 具、绘图、标注、修改、窗口、 帮助这11个一级菜单。
AutoCAD2010绘图简介
六、 控制图形显示
2鸟瞰视图
在窗口中双击左键，出现一个 带箭头细实线矩形框，如图 所示左右移动鼠标，调整窗口 大小，上下移动鼠标调整窗口 位置，调整到合适位置后单击 右键，则在屏幕绘图区显示放 大、缩小显示矩形框框选内容
AutoCAD2010绘图简介

AUTOCAD 课件
前言
• 了解AUTOCAD发展史 • CAD=Computer Aided Design 计算机辅
助设计
• AutoCAD是由美国Autodesk欧特克公司 于二十世纪八十年代初为微机上应用CAD 技术而开发的绘图程序软件包，经过不断 的完美，现已经成为国际上广为流行的绘 图工具。
• 可以通过菜单栏选择“工具”—选项板—工 具选项板 命令，打开如图所示工具选项板。 使用工具选项板时，可以在某些场合下大大 提高效率。
1.4执行命令的常用方式
• 1. 下拉菜单
• 用鼠标点击菜单栏，每个菜单栏都对应一 个下拉菜单。在下拉菜单中包含了一些常 用命令，用鼠标选取命令即可。表1-1中列 出了 AutoCAD 2004下拉菜单的中英文命令。 在下拉菜单中，凡命令后有“. . .”的，即有 下一级对话框；凡命令后有箭头“►”的， 即沿箭头所指方向有下一级菜单。
•
进一步完善阶段
•
AutoCAD 2002(R15.6)——2001年6月
•
AutoCAD 2004(R16.0)——2003年3月
•
AutoCAD 2005(R16.1)——2004年3月
•
AutoCAD 2006(R16.2)——2005年3月
•
AutoCAD 2007(R17.0)——2006年3月
• 在不同的行业中。Autodesk开发了行业专用的 版本和插件，
•
在机械设计与制造行业中发行了AutoCAD
Mechanical版本。
•
在电子电路设计行业中发行了AutoCAD
Electrical 版本。
•
在勘测、土方工程与道路设计发行了
Autodesk Civil 3D版本。

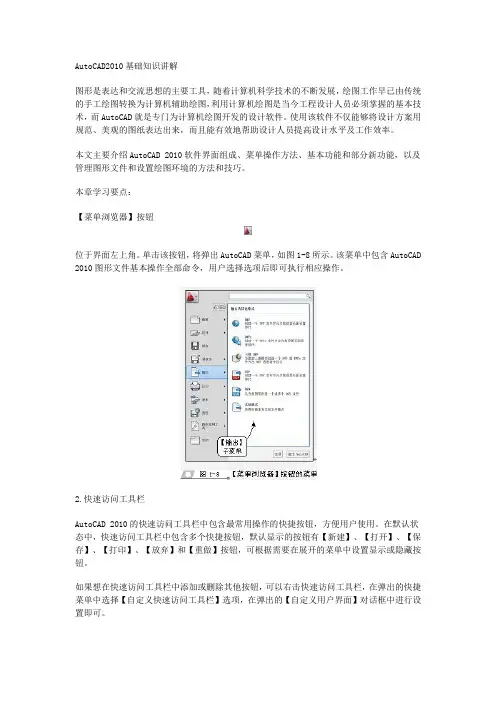

AutoCAD2010基础知识讲解图形是表达和交流思想的主要工具，随着计算机科学技术的不断发展，绘图工作早已由传统的手工绘图转换为计算机辅助绘图，利用计算机绘图是当今工程设计人员必须掌握的基本技术，而AutoCAD就是专门为计算机绘图开发的设计软件。

使用该软件不仅能够将设计方案用规范、美观的图纸表达出来，而且能有效地帮助设计人员提高设计水平及工作效率。

本文主要介绍AutoCAD 2010软件界面组成、菜单操作方法、基本功能和部分新功能，以及管理图形文件和设置绘图环境的方法和技巧。

本章学习要点：【菜单浏览器】按钮位于界面左上角。

单击该按钮，将弹出AutoCAD菜单，如图1-8所示。

该菜单中包含AutoCAD 2010图形文件基本操作全部命令，用户选择选项后即可执行相应操作。

2.快速访问工具栏AutoCAD 2010的快速访问工具栏中包含最常用操作的快捷按钮，方便用户使用。

在默认状态中，快速访问工具栏中包含多个快捷按钮，默认显示的按钮有【新建】、【打开】、【保存】、【打印】、【放弃】和【重做】按钮，可根据需要在展开的菜单中设置显示或隐藏按钮。

如果想在快速访问工具栏中添加或删除其他按钮，可以右击快速访问工具栏，在弹出的快捷菜单中选择【自定义快速访问工具栏】选项，在弹出的【自定义用户界面】对话框中进行设置即可。

3.标题栏标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg(N是数字)。

单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。

标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉菜单，可以进行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操作。

标题栏位于AutoCAD 2010窗口界面的最上方。

在标题栏中除了显示当前软件名称，还可显示新建的或打开的文件名称等。
