二极管电路判断方法断开二极管汇总二极管(Diode)是一种非线性电子元件,具有单向导电性。
在电子电路中,二极管常常用于整流、限流、开关等方面的应用。
尽管二极管具有较高的可靠性,但仍然可能发生断开的情况。
断开二极管会导致电路无法正常工作,因此及时判断和检测二极管是否断开非常重要。
下面将介绍几种判断断开二极管的常用方法。
1.正向电压测量法:将万用表置于电压测量档位(短接测试笔),然后将测试笔分别连接到二极管的正向端和负向端。
如果测量到正向电压,说明二极管正常;如果测量不到电压或者显示为负值,说明二极管断开。
2.反向电压测量法:将万用表置于电压测量档位(短接测试笔),然后将测试笔分别连接到二极管的正向端和负向端。
如果测量到反向电压,说明二极管正常;如果测量不到电压或者显示为正值,说明二极管断开。
3.电流测量法:将万用表置于电流测量档位,然后将测试笔分别连接到二极管的正向端和负向端。
如果测量到正向电流,说明二极管正常;如果测量不到电流,说明二极管断开。
第二种方法是使用示波器。
示波器是一种可以显示电压波形的仪器,常用于测量电路中的交流信号。
使用示波器来判断二极管是否断开的方法如下:将示波器的探头分别连接到二极管的正向端和负向端,观察示波器显示的波形。
如果显示一个稳定的正弦波或方波,说明二极管正常;如果显示一个平直线或者没有信号,说明二极管断开。
第三种方法是使用信号源。
信号源是一种可以产生稳定信号的设备,常用于测试电子电路的工作状态。
使用信号源来判断二极管是否断开的方法如下:将信号源的正极连接到二极管的正向端,将负极连接到二极管的负向端。
然后调节信号源的输出信号,观察二极管是否能够将信号正常导通。
如果信号可以正常导通,说明二极管正常;如果信号无法导通或者信号弱得无法显示,说明二极管断开。
除了以上提到的方法外,还可以通过外观检查和替换法来判断二极管是否断开。
外观检查即通过肉眼观察二极管的外观,看是否有明显的损坏或者焊接处断开等情况。

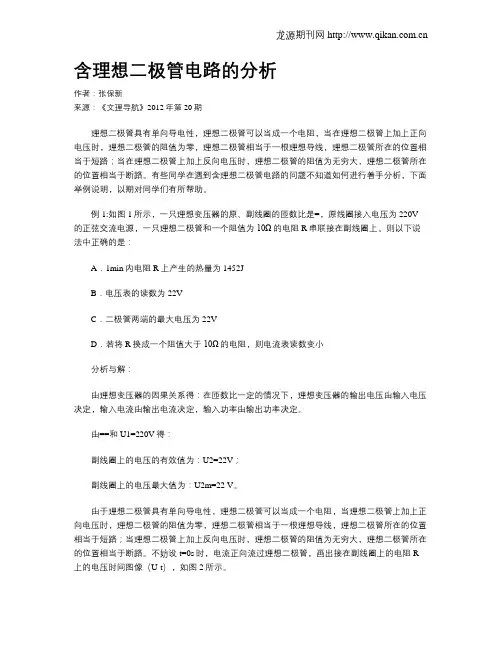

含理想二极管电路的分析作者:张保新来源:《文理导航》2012年第20期理想二极管具有单向导电性,理想二极管可以当成一个电阻,当在理想二极管上加上正向电压时,理想二极管的阻值为零,理想二极管相当于一根理想导线,理想二极管所在的位置相当于短路;当在理想二极管上加上反向电压时,理想二极管的阻值为无穷大,理想二极管所在的位置相当于断路。
有些同学在遇到含理想二极管电路的问题不知道如何进行着手分析,下面举例说明,以期对同学们有所帮助。
例1:如图1所示,一只理想变压器的原、副线圈的匝数比是=,原线圈接入电压为220V 的正弦交流电源,一只理想二极管和一个阻值为10Ω的电阻R串联接在副线圈上。
则以下说法中正确的是:A.1min内电阻R上产生的热量为1452JB.电压表的读数为22VC.二极管两端的最大电压为22VD.若将R换成一个阻值大于10Ω的电阻,则电流表读数变小分析与解:由理想变压器的因果关系得:在匝数比一定的情况下,理想变压器的输出电压由输入电压决定,输入电流由输出电流决定,输入功率由输出功率决定。
由==和U1=220V得:副线圈上的电压的有效值为:U2=22V;副线圈上的电压最大值为:U2m=22 V。
由于理想二极管具有单向导电性,理想二极管可以当成一个电阻,当理想二极管上加上正向电压时,理想二极管的阻值为零,理想二极管相当于一根理想导线,理想二极管所在的位置相当于短路;当理想二极管上加上反向电压时,理想二极管的阻值为无穷大,理想二极管所在的位置相当于断路。
不妨设t=0s时,电流正向流过理想二极管,画出接在副线圈上的电阻R 上的电压时间图像(U-t),如图2所示。
电阻R上的最大电压为Um=22 V。
电阻R上的电压的有效值为UR,由电压的有效值的定义得:()2RT=()2R×解得:UR==11 V,由于电压表测电阻R上电压的有效值,所以电压表的读数为11 V,答案B错误。
1min内电阻R上产生的热量为QR=t=×60J=1452J,答案A正确。
