1工程概况 1.1工程简况 本工程为三河超星数字图书馆园区一期2#、3#、4#楼，位于三河市燕郊开发区迎宾路东侧孤山南路南面，总建筑面积47247.2m2. 序号 项 目 内 容 1 工程名称 三河超星数字图书馆园区2#、3#、4#楼 2 工程地址 三河市燕郊开发区迎宾路东侧孤山南路南面 3 建设单位 三河超星数字技术有限责任公司 4 设计单位 北京东方华脉工程设计有限公司 5 监理公司 北京京龙工程项目管理公司 6 质量监督 三河市燕郊开发区质量监督站 7 施工单位 三河燕郊隆达建筑工程有限公司 8 合同范围 土建、给排水、暖通、电气、消防、热力 9 质量目标 合格

1.2建筑设计概况

1.3 结构设计概况 建筑面积 47247.2m2 占地面积 4206.8 m2 建筑用途 办公 建筑结构 框架-核心筒结构

4#楼层 数 地下一层、地上12层 层高 地下一层5.5米、首层4.8米，二、三层4.5米、四层-十二层3.8米

3#楼层 数 地下一层、地上12层 层高 地下一层5米、首层和二、层5米、三层-十二层3.8米

3#楼层 数 地下一层、地上12层 层高 地下一层5米、首层4.8米，二、三层4.5米、四层-十二层3.8米 ±0.000标高 30.9m 室内外高差 -0.9m 檐口高度 49.9m 建筑总高 49.9m 建筑防火 一级 1.4 分项工程功能介绍、施工难点分析与编制说明 本工程3#楼为框架-核心筒结构，轴线长84米(每轴线为8.4米*10跨)，轴线宽25.2米(每轴线为8.4米*3跨)，首层层高5米，二层层高5米。按照标高在2.5米处外墙有一道梁，梁为450宽*650高，在5米处外墙有一道梁，梁为450宽*650高。梁和顶板顶标高为9.95米，此处按照轴线处有主梁，梁为450宽*700高。每道轴线中间有一道次梁，梁为250宽*550高。顶板混凝土厚度为120mm。

序号 项 目 内 容 1 结构形式 基础结构形式 筏板基础 主体结构形式 框架-核心筒结构 屋面结构形式 现浇钢筋砼屋面 2 土质情况 土质见《河北中色华冠岩土工程有限公司》

3 混凝土强度等级

地下室基础垫层 C15 基础 C35P6

剪力墙、柱 地下室-五层C40、六-八层为 C35、其余为 C30

梁、楼板 C30 连梁 C40 梯梁、梯板、梯柱 C30

4 抗震等级 筏板基础、剪力墙等级为一级

5 钢筋类别 一级钢 6 8 （㎜）

二级钢

三级钢 8 10 12 14 16 18 20 22 25 28 32（㎜）

6 钢筋接头形式 搭接绑扎 (只有楼板钢筋采用搭接绑扎)

直螺纹连接 柱主筋、梁筋≥16㎜

7 结构断面尺寸

外墙厚度 地下室外墙300mm，局部350－450mm. 内墙厚度 300mm,局部400mm 柱截面尺寸 详见结施-第5、6、7、8页

梁截面尺寸 详见结施-第9、10、11、12、13、14页

楼板厚度 地下室顶板厚16cm，地上楼板厚度为12 cm 本方案重点针对3#楼结构首层和二层高大模板顶板和大跨度现浇梁楼板部位，此部位混凝土厚度为120mm，范围为轴线长84米(每轴线为8.4米*10跨)，轴线宽25.2米(每轴线为8.4米*3跨)，首层层高5米，二层层高5米，这两层实际为一层顶板。施工支撑高度超出8m，故需编制模模板专项施工方案，并对施工方案进行专家论证。模板方案包括对模板支撑体系进行方案对比与选择与确定、施工设计与验算计算、编制施工方法、质量安全和施工应急处置措施等。 施工时，此部位模板支撑体系严格按照本专项方案执行，模板分项工程技术措施及质量要求等按《三河超星数字图书馆园区一期2#、3#、4#楼模板施工方案》执行，并还应参考有关施工及验收规范,遵守其相关规定。 2 编制依据

2.1工程施工图纸 工程名称 图纸名称 图纸编号 出图日期

三河超星数字图书馆园区2、3、4#楼

建筑 建施01-50 2011.4 结构 结施01-58 2011.4 给排水 水施01-47 2011.4 暖通 暖施01-31 2011.4 电气 电施01-47 2011.4 弱电 电施01-28 2011.4

2.2规范 名称 编号 类别 建筑施工模板安全技术规范 JGJ162-2008 行业 混凝土结构工程施工质量验收规范 GB50204—2002 国家 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 行业

建筑施工安全检查标准 JGJ59-99 行业 建筑安装分项工程施工工艺规程 DBJ01-26-2005 行业 混凝土结构工程施工质量验收规程 DBJ01-82-2004 行业 PKPM施工安全计算软件 2.3 有关管理法规 2.4 其它标准文件 序号 标准名称 备注

1 分项工程施工工艺标准

2 管理手册 公司文件

3 支持性文件 公司文件

4 记录表格 公司文件

5 程序文件 公司文件

6 安全施工方案、安全技术交底 公司文件

3.模板施工方案选择与设计 3.1 方案选择 3.1.1 根据工程情况和施工组织设计的总体安排，结合工期与施工资源配置，经过对模板工程施工方案的比选论证，决定采用钢管扣件满堂支撑体系，材料采用木方和竹胶板、可调顶托，辅以竖向与水平剪刀撑的加强构造并与结构柱进行刚性拉结。 3.1.2 模板支架座在首层（地下室顶板）楼板上，满堂支撑架体基础垫50mm厚的木板，纵横双向平铺。此满堂支撑架体范围为轴线长84米(每轴线为8.4米*10跨)，轴线宽25.2米(每轴线为8.4米*3跨)。支撑架体平面示意见附图1 3.1.3 架体支撑高度为板下9.38m，梁下9m。长及宽方向两边与楼层结构框架柱锁定，无框架柱处钢管伸进楼层内，用水平杆和立杆进行拉接与竖向和水平剪刀撑拉结以形成加强构造。立杆上安装U托支顶主、次愣在梁和板上。在架体的横、纵向设置竖向及横向剪刀撑。高支架体地下一层结构层内满堂红架体在施工期内不拆除，待上部混凝土结构达到初凝条件后再拆除，以传递、分散上方荷载。

法规名称 编号 建设工程安全生产管理条例 国务院第393号令 危险性较大的分部分项工程安全管理办法 建质[2009]87号 住建部《建设工程高大模板支撑系统施工安全监督管理导则》 （建质【2009】254号文） 3.2 高大模板支撑体系设计 3.2.1 载菏设计标准值 楼板模板设计荷载：水平模板（其中包括梁模板）自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，计算结构脚手架支撑体系，施工活荷载2.50kN/m2，振捣砼产生的荷载2.50kN/m2，施工人员及设备荷载1.00kN/m2；荷载设计值分项系数：永久荷载取1.2可变荷载取1.4。 3.2.2支撑体系设计 选用15厚覆膜多层板、主、次愣为木方龙骨和单钢管，支撑体系为钢管扣件式满堂架和可调支托。祥见附图（梁、板底支撑剖面图）。

图1 板底支撑剖面图 图2 梁下支撑剖面图 3.2.3满堂支撑架材料选择 构件 间距

板底 立杆 1.00m（纵、横向间距） 大横杆 1.5m（步距） 50mm*80mm木方 300mm(次愣) 48*3.5的单钢管 1000(主愣)

梁底 梁底附加支撑立杆1根 500mm (梁底横向截面居中) 梁底主愣，48mm*3.5mm单钢管 500mm（沿梁纵向） 梁底次愣，50mm*80mm木方 沿梁跨度方向,3根均布 3.2.4 构造加强措施 1 在距结构面200mm处设置纵向扫地杆，在纵向扫地杆上设置横向扫地杆。 2 剪刀撑：在架体外侧周边及内部纵、横每隔8m由底至顶设置连续竖向剪刀撑（不足8m设置之字架），剪刀撑的宽度为8m.在竖向剪刀撑顶部交点平面小于500mm处(架体顶部两水平杆之间)、架体中间及扫地杆设置层设置连续水平剪刀撑。架体中间（顶部与底部水平剪刀撑除外）剪刀撑设置不少于2组，间距均布，即水平设置剪刀撑不少于4组且连续设置。竖向剪刀撑斜杆与地面的倾斜角为450～600,水平剪刀撑设置角度与竖向剪刀撑相同.剪刀撑的接长采用搭接接长，搭接长度为0.5m，并采用不少于3个旋转扣件固定，剪刀撑下端要落地。 3 架体横杆的剪刀撑处与结构柱子进行刚性拉结，拉结点位与水平剪刀撑构造位置相同，即架体竖向与结构柱子为4点拉结，水平向与每个结构柱子进行拉结，以保证支撑架体的整体刚度和稳定性。

4 高大模板施工 4.1施工准备 4.1.1技术准备 1 熟悉图纸，按设计要求准备相应的施工工艺规程、施工验收规范、施工质量检查标准及图集等。 2 逐级技术交底，专业工长以书面形式进行交底，班组长再向工人进行交底，技术交底要有重点，要有针对性，要针对班组和个人的技能特点，针对关键部位和质量控制点，提出具体措施和要求。技术交底要有符合性和实用性，即要符合规范、标准的规定，又要符合施工现场的实际情况，便于操作，便于贯彻执行，技术交底内容一定要便于操作，易懂易通。 3 各部位支模前应由技术部门召开各职能部门参加的技术交底会，检查班组交底落实情况，各班组人员是否安排落实，任务是否明确，解决支、拆模板的方法、技术措施等存在的问题。 4 钢筋工程、电气、给排水、暖通、预埋件、预留洞口等要进行隐、预检，检查中发现的问题都要进行整改、验证，工序交接检检查记录应齐全，并由交接双方工长签字认可。

合集下载

高支模施工方案

高支模施工方案

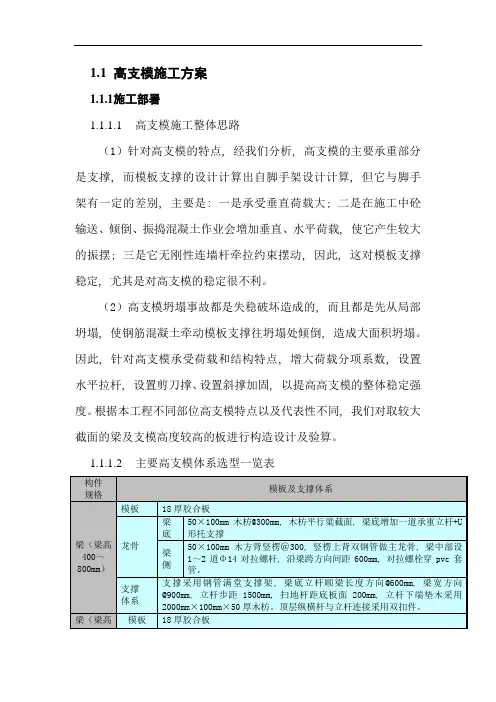

1.1高支模施工方案1.1.1施工部署1.1.1.1高支模施工整体思路（1）针对高支模的特点, 经我们分析, 高支模的主要承重部分是支撑, 而模板支撑的设计计算出自脚手架设计计算, 但它与脚手架有一定的差别, 主要是: 一是承受垂直荷载大; 二是在施工中砼输送、倾倒、振捣混凝土作业会增加垂直、水平荷载, 使它产生较大的振摆; 三是它无刚性连墙杆牵拉约束摆动, 因此, 这对模板支撑稳定, 尤其是对高支模的稳定很不利。
