钢筋基本锚固长度查询表格

钢筋基本锚固、搭接长度
参照《06G112建筑结构设计常用数据》 1 基本锚固长度
非抗震设计受力钢筋的锚固长度（mm ） 表
1、 砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚固长度为26d ；
2、 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘以修正系数；
3、 当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以修正系数；
4、 带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度可按表中数值乘以修正系数；
5、 当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取表中锚固长度的倍；
6、 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。

抗震设计受力钢筋的锚固长度（mm ）
注：同表注2-6。

2 基本搭接长度
非抗震设计受拉钢筋的搭接长度（mm ） 表
1、 当受拉钢筋的直径d ＞28mm 及受压钢筋的直径d ＞32mm 时，不宜采用绑扎
搭接接头；
2、两根直径不同钢筋的搭接长度，以较细钢筋的直径计算；
3、在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm。

1、同表注1-2；
2、在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm。

抗震设计受拉钢筋的搭接长度（mm）
表。

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

钢筋的表示方法有很多种，在不同的施工中用到的钢筋会不一样，一般在标识钢筋符号的时候要注意钢筋的根数、直径和等级，还有中心距等等，钢筋主要分为有Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋、Ⅴ级钢筋等等，这些钢筋的表示方法不一样，下面我们就简单的来看看：热扎钢筋等级和直径符这种钢筋符号的表示方法主要是根据钢筋的外形，性能和等级来分得，可以看出，钢筋的性能分为很多种，等级也分很多种，我们在购买钢筋的时候就要注意这些问题。

钢筋的标注：一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。

一般钢筋的表示方法：以上是一般的钢筋的表示符号，这些符号在建筑施工图中是比较常见的，通过这些我们就能了解到具体的钢筋的某一个部位的衔接了。

连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

受拉钢筋的最小锚固长度laE ,la表正式版受拉钢筋的最小锚固长度l aE，l a表新华印业园区综合车间钢筋工程施工方案文件编号：SJ/8F.YHYY。

05—2021审批：审核：编制:山西四建集团第八分公司新华印业项目部二0一一年三月1. 工程概况山西新华印业新华印业园区综合车间位于山西晋中市开发区，交通便捷。

总建筑面积41481。

85m2（其中地下建筑面积：10273.32 m2，地上建筑面积:31208。

53 m2），地上三层、地下一层，建筑总高度16。

1m.1。

1建筑概况本工程地上三层,地下一层。

地下一层层高为5。

2（7）m，一至二层层高为5m，三层层高3.9(5.5、3。

6、4.6）m水箱间6。

1m。

1.2结构概况本工程的安全等级为二级，结构重要性系数为 1.0，本工程在一类、二类环境中的结构设计使用年限为50年。

抗震设防烈度为8度，地基基础设计等级为乙级，耐火等级为一级，地下室防水等级为二级，砌体质量控制等级为B级，高层建筑按高度分级为A级。

混凝土结构抗震等级为二级框架，结构构造措施以二级抗震等级为准。

①～○，16轴±0.000以上分为六个单元,±0.000及其以下连为整体，框架结构,地上3层，部分2层，地下一层,基础为梁式筏板基础；○，17～错误!轴为框架结构只有地上一层，层高7m，基础为独立柱基础.结构设计概况一览表一级Ф12、二级Ф12,竖向钢筋采用直螺纹套筒机械连接。

主体主梁、连梁钢筋为三级Φ14、三级Φ16、三级Φ18、三级Φ20、三级Φ22、三级Φ25、腰筋为二级Φ12、三级Φ14、三级Φ16，箍筋为一级φ10、一级φ8.一级φ6、二级Φ12，梁纵向受力钢筋采用直螺纹套筒机械连接。

由于柱、梁钢筋多为三级Φ25并且采用直螺纹机械连接在柱封顶时存在弯头较多施工困难等不利因素经与甲方、监理、设计院协商，柱纵向受力钢筋锚固采用锚固板机械锚固。

二、钢筋锚固板工程1。

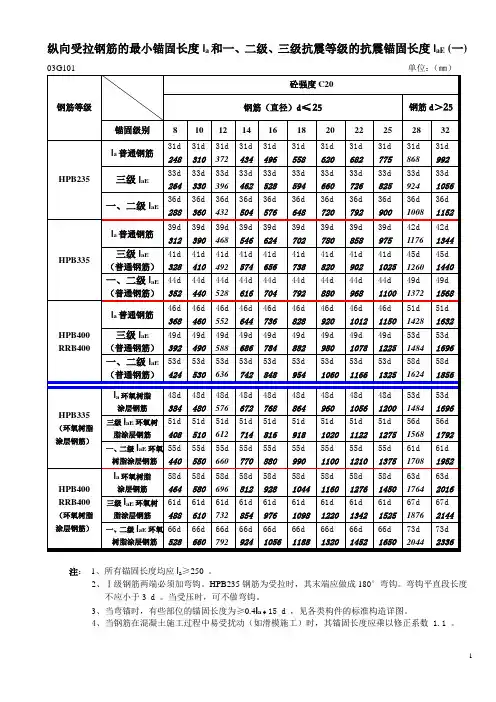

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (一)注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (二)注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。
