钢筋工程量及钢筋工程量计算1. 引言钢筋工程量是在建筑工程中测量和计算钢筋的数量和规格的工作。
钢筋在建筑结构中具有重要的作用，用于增强混凝土的抗拉能力。
正确计算钢筋工程量对于确保建筑结构的安全和质量至关重要。
本文将介绍钢筋工程量的基本概念和计算方法，并通过示例详细说明如何进行钢筋工程量计算。
2. 钢筋工程量的基本概念在进行钢筋工程量计算之前，我们首先需要理解几个基本概念：2.1 钢筋类型钢筋根据其形状和用途可以分为多种类型，例如圆钢筋、扭钢筋、带肋钢筋等。
在进行工程量计算时，需要根据设计图纸和规范中的要求确定所使用的钢筋类型。
2.2 钢筋直径和长度钢筋的直径通常以毫米（mm）为单位进行描述，常见的直径有6mm、8mm、10mm等。
钢筋的长度则以米（m）为单位进行描述，在实际施工中可以根据需要剪切和连接。
2.3 钢筋间距和覆盖层钢筋的间距是指两根钢筋之间的距离，一般以毫米（mm）为单位进行描述。
覆盖层是指钢筋与混凝土保护层之间的距离，用于防止钢筋氧化和保护混凝土。
3. 钢筋工程量计算方法钢筋工程量计算一般分为两个步骤：确定钢筋总长度和计算钢筋数量。
3.1 确定钢筋总长度钢筋总长度的计算涉及到结构中各个部位的钢筋，并需要根据结构的图纸和设计要求仔细测量。
以下是常见部位的钢筋长度计算方法的示例：•柱子：柱子的钢筋长度可以通过计算柱子的高度和周长得到。
例如柱子的高度为3m，周长为1m，钢筋间距为150mm，则柱子的钢筋总长度为(3 + 1) * (1000 / 150)。
•梁：梁的钢筋长度可以通过计算梁的长度和宽度得到。
例如梁的长度为5m，宽度为0.3m，钢筋间距为200mm，则梁的钢筋总长度为5 * (1000 / 200) * (300 / 1000)。
•板：板的钢筋总长度可以通过计算板的长度和宽度得到。
例如板的长度为4m，宽度为3m，钢筋间距为100mm，则板的钢筋总长度为4 * (1000 / 100) * (3 * 1000)。

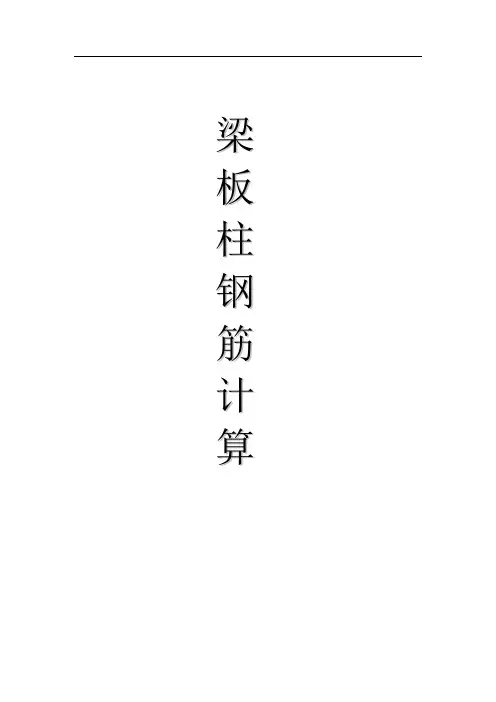

梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：（1）支座宽≥Lae（抗震构件的锚固长度）且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度－保护层＋15d}（3）钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d} 图一4、腰筋（1）当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d；（2）当为梁侧面受扭纵向钢筋时，其搭接长度为Ll或LlE（抗震）；其锚固长度与方式同框架下部纵筋。
5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高－2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距＋1）×2＋（非加密区长度/非加密区间距－1）注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
教你：看图纸、钢筋下料、计算钢筋（全是干货），还不赶快来学钢筋弯曲现象：钢筋在弯曲过程中，内皮缩短，外皮伸长，中心线不变，弯曲处变成圆弧。
图示长度（外包长度、量度尺寸）：即从图纸上看到的钢筋尺寸，相当于钢筋加工好后去量度的尺寸，也是钢筋的外包尺寸。
下料长度（中心线长度）：根据钢筋弯曲时的现象，每根钢筋需要切断时的直线长度。
（一）钢筋的配料及配料顺序1.钢筋的配料就是根据施工图纸，分别计算出各根钢筋切断时的直线长度，也称为下料长度，然后加以编号，分别计算钢筋的下料长度及根数，填写配料单，申请加工。
钢筋下料长度示意图钢筋下料长度示意图钢筋下料长度示意图钢筋加工牌钢筋配料单2.施工图中注明的钢筋尺寸是钢筋的外轮廓尺寸(即从钢筋的外皮到外皮量得的尺寸)，称为钢筋的外包尺寸，在钢筋制备安装后，也是按外包尺寸验收。
3.钢筋在制备前是按直线下料，如果下料长度按外包尺寸总和进行计算，则加工后钢筋的尺寸必然大于设计要求的外包尺寸，这是因为钢筋在弯曲时，外皮伸长，内皮缩短而中心轴线长度不变。
因此，只有按中心线长度来下料制备，才能使钢筋外包尺寸符合设计要求。
注意：在配料表中需标出每根钢筋的下料长度。
下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。
钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。
也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。
因此，钢筋的下料长度就是指相应钢筋的中心线长。
实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，我们在进行下料长度计算时，对这些因素都应该考虑。
钢筋的配料顺序：从整体上看钢筋的配料应按照先使用、先配料，先重要、后次要，自下而上的配料顺序进行。
如：基础→柱→主梁→次梁→板→二层柱→主梁→次梁→板→……对于具体构件来说：板：板中受力筋→支座负弯矩→分布筋；梁：受拉区受力筋→受压区受力筋→架立筋、构造筋→支座负弯筋→箍筋；基础、柱：基础底板筋→预埋插铁→柱受力筋→柱箍筋→柱预埋铁件。
钢筋工程量计算公式1.钢筋长度的计算公式：钢筋长度的计算公式是根据结构的尺寸和钢筋的布置来确定的。
一般情况下，可以根据结构的平面尺寸和高度来计算钢筋的长度，具体计算方法如下：钢筋长度=结构的平面周长+结构的高度×钢筋的布置层数2.钢筋截面面积的计算公式：钢筋截面面积是用来确定钢筋的尺寸和数量的重要参数。
通常使用钢筋的直径来计算钢筋截面面积，计算公式如下：钢筋截面面积=π×(钢筋直径/2)^23.钢筋总数量的计算公式：钢筋总数量是根据结构的需求和设计要求来计算的。
计算公式如下：钢筋总数量=单位长度（或单位面积）的钢筋数量×总长度（或总面积）4.钢筋重量的计算公式：钢筋重量是根据钢筋的截面面积和长度来计算的。
计算公式如下：钢筋重量=钢筋截面面积×钢筋长度×钢筋的单位重量5.钢筋间距的计算公式：钢筋间距是指钢筋之间的距离，通常根据结构的要求和设计规范来确定。
常见的计算公式有两种：(1)平均间距计算公式：钢筋平均间距=结构尺寸/(钢筋数量+1)(2)最大间距计算公式：钢筋最大间距=允许的最大间距-钢筋直径6.柱子钢筋数量的计算公式：柱子钢筋数量的计算需要考虑柱子的受力情况和结构要求。
常见的计算公式有两种：(1)常规计算公式：钢筋数量=柱子截面面积/钢筋截面面积×钢筋数量系数(2)高强钢筋计算公式：钢筋数量=柱子截面面积/钢筋截面面积×钢筋数量系数×(钢筋屈服强度/钢筋设计强度)以上是钢筋工程量计算的一些基本公式，通过这些公式可以对钢筋的数量和尺寸进行准确的计算。
但需要注意的是，具体的计算方法还需根据具体的结构设计和要求进行调整和优化。
在实际应用中，还需要参考相关的设计规范和标准进行计算。
钢筋计算基础常识钢筋是一种广泛应用于建筑工程中的重要材料，用于加固混凝土结构，提高其承载力和抗震性能。
钢筋的计算是建筑工程设计的重要一环，下面将介绍钢筋计算的基础常识。
一、钢筋种类及命名常见的钢筋有普通钢筋、螺纹钢筋和带肋钢筋。
普通钢筋按其直径分为6mm、8mm、10mm、12mm等多种规格，螺纹钢筋以螺距和螺纹直径命名，例如HRB335螺纹钢筋。
带肋钢筋在普通钢筋的基础上增加了肋筋，用于提高混凝土和钢筋的粘结力和抗拉强度。
二、钢筋的截面形状和尺寸钢筋的截面形状有圆形、矩形和异形等。
圆形钢筋是最常见的，圆筒的直径和截面积决定了钢筋的承载能力。
矩形钢筋和异形钢筋在特殊工程中使用较多，其具体尺寸和截面形状要根据设计要求进行确定。
三、钢筋的强度等级钢筋的强度等级是指钢筋的公称抗拉强度，常见的有三个等级：HRB335、HRB400和HRB500。
HRB335钢筋的抗拉强度为335MPa，HRB400的抗拉强度为400MPa，HRB500的抗拉强度为500MPa。
设计时需根据结构要求和安全性要求选择合适的钢筋强度等级。
四、钢筋的计算方法1.抗拉钢筋的数量计算：根据设计要求和结构荷载，计算出结构中所需的钢筋面积，再根据钢筋的截面积和钢筋的间距计算出钢筋的数量。
2.钢筋的配筋计算：根据结构的受力特点、钢筋的抗拉强度和构件的尺寸，计算出钢筋的截面尺寸和数量。
3.钢筋的锈蚀计算：根据结构的使用环境和预计使用寿命，计算出钢筋的锈蚀程度和延长使用寿命的措施。
4.钢筋的构造计算：根据结构的施工方法和构造要求，计算钢筋的长度、重量和连接方式等。
五、钢筋的安装和验收钢筋的安装应按照设计和施工图纸要求进行，保证钢筋的正确布置和固定。
验收时应检查钢筋的种类、数量、尺寸等是否符合设计要求，同时检查钢筋的表面是否有锈蚀、损伤和裂缝等缺陷。
六、钢筋的保护和维护钢筋在使用过程中需要保护和维护，避免钢筋的锈蚀和损伤。
常见的保护措施包括混凝土覆盖层、防水层和防腐层等，以及定期维护和检查工作。
-----WORD格式--可编辑--专业资料-----一．计算公式（结果Ф12以内保留三位小数，以上保留两位小数）1.直钢筋：L=构件长-保护层厚度（查看03G101-1或设计说明）+弯钩长度（90度：6.25d，180度：3.5d，135度：4.9d，直线段皆为3d）2.弯起钢筋：L=直钢筋+斜段增加长度（斜长与水平投影部分差值）3.箍筋：L=（A+B）*2-8b（保护层厚度）+4d+弯钩长度1）箍筋根数：n=布箍范围（第1根箍筋与构件外沿相差50mm）/间距+12）箍筋弯钩长度：90/90：13.25d，90/180：10.5d，135/135：13）箍筋加密：（1）柱：底层柱为柱高的1/3，以上区域为max[楼层净高的1/6，500mm，柱长边尺寸（圆柱用直径）] （2）梁：max[1.5倍的梁高，500mm]4.钢筋理论质量：m=钢筋计算长度*该钢筋每米质量=钢筋直径的平方（mm（Φ6＝0.222 Kg，Φ6.5＝，Φ8＝，Φ10＝，Φ12＝，Φ14＝，Φ16＝，Φ18＝，Φ24＝，Φ22＝，Φ25＝3.85kg，Φ28＝）5.基础插筋：L=基础高-保护层厚度+伸出基础高度+max[10d，200mm]二.钢筋工程量定额计算规则1．钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2．计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3．先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减,螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
