11G101相关新图集受拉钢筋锚固长度解读

11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。

原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。

原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。

以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。

那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。

也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。

二、锚固长度及修正系数，在53页。

新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。

在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。

三、机械锚固形式，在55页左上。

原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。

机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。

老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

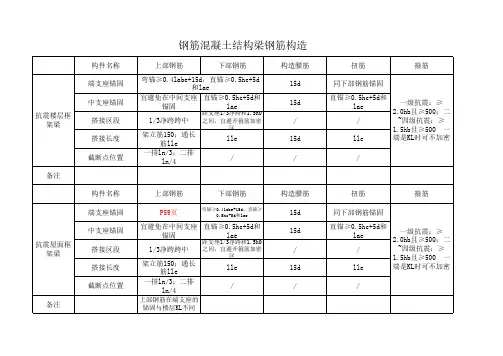

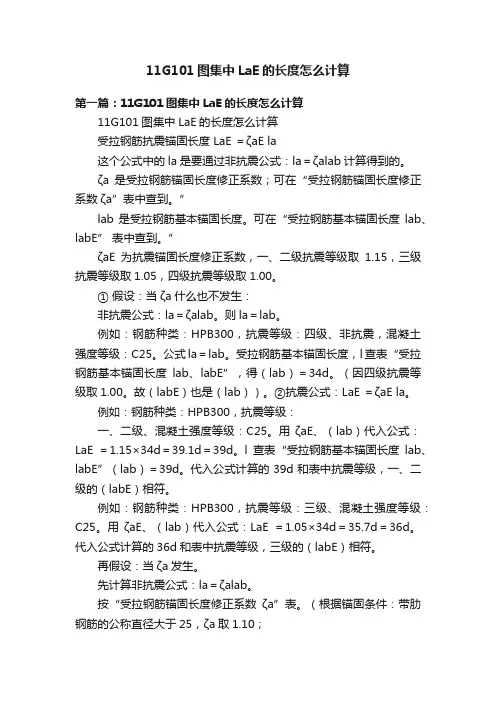

11G101图集中LaE的长度怎么计算第一篇：11G101图集中LaE的长度怎么计算11G101图集中LaE的长度怎么计算受拉钢筋抗震锚固长度 LaE ＝ζaE la这个公式中的la是要通过非抗震公式：la＝ζalab计算得到的。

ζa是受拉钢筋锚固长度修正系数；可在“受拉钢筋锚固长度修正系数ζa”表中查到。

”lab是受拉钢筋基本锚固长度。

可在“受拉钢筋基本锚固长度lab、labE” 表中查到。

”ζaE为抗震锚固长度修正系数，一、二级抗震等级取1.15，三级抗震等级取1.05，四级抗震等级取1.00。

① 假设：当ζa什么也不发生：非抗震公式：la＝ζalab。

则la＝lab。

例如：钢筋种类：HPB300，抗震等级：四级、非抗震，混凝土强度等级：C25。

公式la＝lab。

受拉钢筋基本锚固长度，l查表“受拉钢筋基本锚固长度lab、labE”，得（lab）＝34d。

（因四级抗震等级取1.00。

故（labE）也是（lab））。

②抗震公式：LaE ＝ζaE la。

例如：钢筋种类：HPB300，抗震等级：一、二级、混凝土强度等级：C25。

用ζaE、（lab）代入公式：LaE ＝1.15×34d＝39.1d＝39d。

l查表“受拉钢筋基本锚固长度lab、labE”（lab）＝39d。

代入公式计算的39d和表中抗震等级，一、二级的（labE）相符。

例如：钢筋种类：HPB300，抗震等级：三级、混凝土强度等级：C25。

用ζaE、（lab）代入公式：LaE ＝1.05×34d＝35.7d＝36d。

代入公式计算的36d和表中抗震等级，三级的（labE）相符。

再假设：当ζa发生。

先计算非抗震公式：la＝ζalab。

按“受拉钢筋锚固长度修正系数ζa”表。

（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

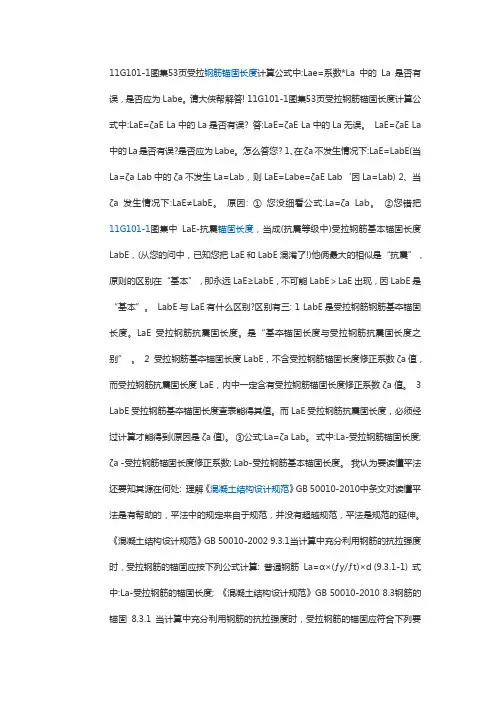

11G101-1图集53页受拉钢筋锚固长度计算公式中:Lae=系数*La中的La是否有误，是否应为Labe。

请大侠帮解答! 11G101-1图集53页受拉钢筋锚固长度计算公式中:LaE=ζaE La中的La是否有误? 答:LaE=ζaE La中的La无误。

LaE=ζaE La 中的La是否有误?是否应为Labe。

怎么答您? 1、在ζa不发生情况下:LaE=LabE(当La=ζa Lab中的ζa不发生La=Lab，则LaE=Labe=ζaE Lab‘因La=Lab) 2、当ζa发生情况下:LaE≠LabE。

原因: ① 您没细看公式:La=ζa Lab。

②您错把11G101-1图集中LaE-抗震锚固长度，当成(抗震等级中)受拉钢筋基本锚固长度LabE，(从您的问中，已知您把LaE和LabE混淆了!)他俩最大的相似是“抗震”，原则的区别在“基本”，即永远LaE≥LabE，不可能LabE＞LaE出现，因LabE是“基本”。

LabE与LaE有什么区别?区别有三: 1 LabE是受拉钢筋钢筋基夲锚固长度。

LaE受拉钢筋抗震固长度。

是“基夲锚固长度与受拉钢筋抗震固长度之别” 。

2 受拉钢筋基夲锚固长度LabE，不含受拉钢筋锚固长度修正系数ζa值，而受拉钢筋抗震固长度LaE，内中一定含有受拉钢筋锚固长度修正系数ζa值。

3 LabE受拉钢筋基夲锚固长度查表能得其值。

而LaE受拉钢筋抗震固长度，必须经过计算才能得到(原因是ζa值)。

③公式:La=ζa Lab。

式中:La-受拉钢筋锚固长度; ζa -受拉钢筋锚固长度修正系数; Lab-受拉钢筋基本锚固长度。

我认为要读懂平法还要知其源在何处: 理解《混凝土结构设计规范》GB 50010-2010中条文对读懂平法是有帮助的，平法中的规定来自于规范，并没有超越规范，平法是规范的延伸。

《混凝土结构设计规范》GB 50010-2002 9.3.1当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应按下列公式计算: 普通钢筋La=α×(ƒy/ƒt)×d (9.3.1-1) 式中:La-受拉钢筋的锚固长度; 《混凝土结构设计规范》GB 50010-2010 8.3钢筋的锚固8.3.1 当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应符合下列要求: 1 基本锚固长度应按下列公式计算: 普通钢筋Lab=α×(ƒy/ƒt)×d (8.3.1-1) (注意:GB 50010-2010，公式中的Lab替代了GB 50010-2002公式中的La，定义也变了:Lab-受拉钢筋基本锚固长度;La-受拉钢筋锚固长度。

11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是 =ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

11G101-1图集汇总1、11G图集P53，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae，老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae。

受拉钢筋锚固长度，老图集任何情况下不得小于250mm，新图集任何情况下不得小于200mm。

2、11G图集P54，新图集环境类别三分为三a和三b两种，老图集环境类别三只有一种。

3、11G图集P53, 锚固钢筋的保护层厚度不大于5d时，老图集无规定，新图集规定锚固长度内应设置横向构造钢筋。

4、11G图集P54，老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

5、11G图集P54，老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

6、11G图集P55，老图集机械锚固有3种形式，新图集增加至6种。

7、11G图集P53，钢筋种类，老图集主要包括热轧HPB235级、HRB335级、HRB400级和RRB400级钢筋四种，新图集主要包括HPB300级、HRB335级、HRB400级、RRB400级和HRB500级钢筋五种，并增加HRBF335级、HRBF400级、和HRBF500级三个细晶粒热轧钢筋种类，并取消环氧树脂涂层钢筋。

8、11G图集P56，增加焊接封闭箍，旧图集中没有。

9、11G图集P55，机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。

10、11G图集P55，机械锚固长度范围内设置箍筋，老图集有规定，新图集无规定。

11、11G图集P53，锚固长度中的混凝土强度上限范围，老图集为C40，新图集为C60。

12、11图集P16，老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

13、11图集P18，对洞口补强筋的情况中增加了一点，当洞宽洞高方向补强筋不一致时，分别注写洞宽，洞高方向的补强钢筋，用“/”分隔。

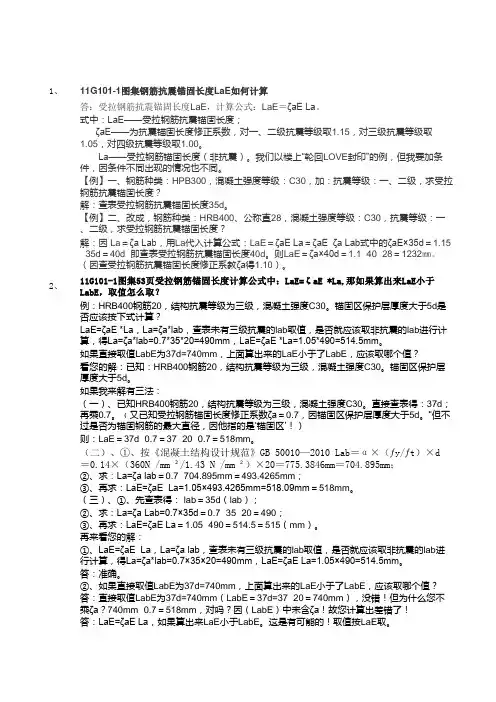

1、11G101-1图集钢筋抗震锚固长度LaE如何计算答：受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。

式中：LaE——受拉钢筋抗震锚固长度；ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

La——受拉钢筋锚固长度（非抗震）。

我们以楼上“轮回LOVE封印”的例，但我要加条件，因条件不同出现的情况也不同。

【例】一、钢筋种类：HPB300，混凝土强度等级：C30，加：抗震等级：一、二级，求受拉钢筋抗震锚固长度？解：查表受拉钢筋抗震锚固长度35d。

【例】二、改成，钢筋种类：HRB400、公称直28，混凝土强度等级：C30，抗震等级：一、二级，求受拉钢筋抗震锚固长度？解：因 La＝ζa Lab，用La代入计算公式：LaE＝ζaE La＝ζaE ζa Lab式中的ζaE×35d＝1.15×35d＝40d 即查表受拉钢筋抗震锚固长度40d。

则LaE＝ζa×40d＝1.1×40×28＝1232㎜。

（因查受拉钢筋抗震锚固长度修正系教ζa得1.10）。

2、11G101-1图集53页受拉钢筋锚固长度计算公式中：LaE=ζaE *La,那如果算出来LaE小于LabE，取值怎么取？例：HRB400钢筋20，结构抗震等级为三级，混凝土强度C30。

锚固区保护层厚度大于5d是否应该按下式计算？LaE=ζaE *La，La=ζa*lab，查表未有三级抗震的lab取值，是否就应该取非抗震的lab进行计算，得La=ζa*lab=0.7*35*20=490mm，LaE=ζaE *La=1.05*490=514.5mm。

如果直接取值LabE为37d=740mm，上面算出来的LaE小于了LabE，应该取哪个值？看您的解：已知：HRB400钢筋20，结构抗震等级为三级，混凝土强度C30。

锚固区保护层厚度大于5d。

11G图集上的lab,labE,la,laE这四个有什么区别la=&a * lab （具体详见11G101-1 P53）laE=&a * la （具体详见11G101-1 P53）而labE是受拉钢筋抗震基本锚固长度，也是可以从表上直接查出，其主要作用就是在某些节点上有直接标明锚固这个数值！lab,labe,la,lae分别代表什么意思？它们之间是什么关系？lab是非抗震基本锚固长度，labe是抗震基本锚固长度，la是非抗震锚固长度，lae是抗震锚固长度.Lab受拉钢筋基本锚固长度La受拉钢筋的锚固长度：La=ζa×LabLaE纵向受拉钢筋的抗震锚固长度LaE=ζaE×La=ζaE×ζa×Lab=ζa×L abELabE受拉钢筋抗震基本锚固长度，在11G329-1 1-9页中9.1.4条规定了概念LabELabE=ζaE×LabLab是基本锚固长度，LabE是基本抗震锚固长度，表格中各抗震等级对应的LabE是Lab乘以修正系数ζaE所得到的结果。

101图集表格上的XXd是基本锚固长度和基本抗震锚固长度，要得到实际施工时下料的锚固长度La，则要乘以表格下方的一些修正系数。

例如：某构件抗震等级三级，C30混凝土，三级钢，那么就用表格中对应的35d来乘以ζa，就不再乘以1.05了。

相应的如果某构件不考虑抗震，C30混凝土，三级钢，那么就用表格中对应的35d来乘以ζa，也不用乘以1.05了。

（ζa根据图集中右下角的表格来选取）Lab、Labe、La、LaE、分别代表什么意思？它们之间是什么关系？答：Lab代表基本锚固长度，Labe抗震基本锚固长度，La受拉钢筋锚固长度，Lae抗震锚固长度。

它们之间的关系为La=Lab*ζa；Lae=La*ζae。

11G101-1图集汇总1、11G图集P53，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae，老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae。

受拉钢筋锚固长度，老图集任何情况下不得小于250mm，新图集任何情况下不得小于200mm。

2、11G图集P54，新图集环境类别三分为三a和三b两种，老图集环境类别三只有一种。

3、11G图集P53, 锚固钢筋的保护层厚度不大于5d时，老图集无规定，新图集规定锚固长度内应设置横向构造钢筋。

4、11G图集P54，老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

5、11G图集P54，老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

6、11G图集P55，老图集机械锚固有3种形式，新图集增加至6种。

7、11G图集P53，钢筋种类，老图集主要包括热轧HPB235级、HRB335级、HRB400级和RRB400级钢筋四种，新图集主要包括HPB300级、HRB335级、HRB400级、RRB400级和HRB500级钢筋五种，并增加HRBF335级、HRBF400级、和HRBF500级三个细晶粒热轧钢筋种类，并取消环氧树脂涂层钢筋。

8、11G图集P56，增加焊接封闭箍，旧图集中没有。

9、11G图集P55，机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。

10、11G图集P55，机械锚固长度范围内设置箍筋，老图集有规定，新图集无规定。

11、11G图集P53，锚固长度中的混凝土强度上限范围，老图集为C40，新图集为C60。

12、11图集P16，老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

13、11图集P18，对洞口补强筋的情况中增加了一点，当洞宽洞高方向补强筋不一致时，分别注写洞宽，洞高方向的补强钢筋，用“/”分隔。

11G101图集53页锚固长度问题“图集⾥⾯，53页，左下⾓表格，抗震锚固长度Lae等于抗震锚固长度修正系数乘以La，这⾥的La是不是就⽤上⾯表格⾥⾯的Lab？”我们来探讨分析下：1、Lab是什么？Lab称为受拉钢筋“基本”锚固长度；2、La是什么？La称为⾮抗震受拉钢筋锚固长度；La得来的计算式：La＝ζa×Lab。

3、LaE是什么？LaE称为抗震受拉钢筋锚固长度；LaE得来的计算式：LaE＝ζaE×La。

4、ζa是什么？ζa为受拉钢筋锚固长度修正系数；5、ζaE是什么？ζaE为抗震筋锚固长度修正系数，对⼀、⼆级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

（左下⾓表格3中的规定按抗震等级取值）。

答：“这⾥的La不是上⾯表格⾥⾯的Lab。

”从上⾯分析，左下⾓表格La，是La＝ζa×Lab 得到的，所以不是上⾯表格⾥⾯的Lab。

从上⾯分析：Lab意思是（受拉钢筋“基本”锚固长度）乘ζa（锚固长度修正系数）等于La（⾮抗震受拉钢筋锚固长度）。

这样我们把受拉钢筋⾮抗震受拉钢筋锚固长度的搞清了。

“ 那么请问为什么不是乘以Labe？如果不乘以Labe，那么上⾯表格中给出的抗震基本锚固长度Labe还有什么意义么？”答：注意我上⾯回答着重⽤了“基本”。

Lab、LabE都是“受拉钢筋基本锚固长度”，此表是要您按钢筋种类、抗震等级、混凝⼟强度等级来“选⽤”受拉钢筋“基本”锚固长度。

举例：带肋钢筋HRBF335直径28、混凝⼟强度等级C20、抗震等级四级则受拉钢筋抗震锚固长度（四级抗震等级等于⾮抗震）计算La＝ζa×LabE＝1.1×38×28＝1170（尚未告知施⼯过程中易受扰动的钢筋、锚固区保护层厚度等条件告知则ζa连乘。

）通过上靣的例⼦得出“为什么不是乘以Labe？如果不乘以Labe，那么上⾯表格中给出的抗震基本锚固长度Labe还有什么意义么？”。

11G101-1钢筋锚固长度的解析对于11G101-1中P53页的受拉钢筋基本锚固长度表，起初我对其中的非抗震和抗震的基本锚固长度、锚固长度计算也很头痛，很是费解。

经过反复阅读与理解，总结出下列意见，仅供参考，不当之处，请多指正。

1、表中左下角方框内右边的文字是对上面那个大表中数值计算的解释，它是说，四级（非抗震）基本锚固长度等于表中的基本锚固长度*1，三级抗震基本锚固长度等于表中的四级基本锚固长度*1.05，一二级抗震基本锚固长度等于表中的四级基本锚固长度*1.15，下面来验算。

如直径25的HRB400钢筋，C30砼，这样的条件：（1）表中四级(非抗震)的基本锚固长度均为35d（2）三级抗震基本锚固长度为37d(35 d*1.05=36.75 d =37 d) （3）一、二级抗震基本锚固长度为40d（35 d*1.15=40.25 d =40 d)计算结果四舍五入就等于表中的数字。

按此方法可对11G101-1 P53表中任何一列进行验算，结果都是对的。

由此可得出，抗震与非抗震受拉钢筋的锚固长度在一般情况下就等于其基本锚固长度，可直接查表，不需要计算。

一、二、三级抗震锚固长度并不是用表中的数值再乘1.05，1.15，表格中已经计算好了，直接查表使用就行了。

2、在遇到11G101-1 P53表右下角方框内的情况下，才会使用公式计算。

如：直径32的HRB400钢筋，C35砼，四级抗震锚固长度为32 d*1.1=35 d三级抗震锚固长度为34 d*1.1=37 d因为钢筋直径大于25，才会用这个系数。

表中的其它情况，可以类推。

由此可以得出，在大多数情况下，受拉钢筋的锚固长度是可以直接查表得出，不需要进行计算。

只有少数的情况下，才需要计算。

这个便利03G101是一样的。

11G101系统平法图集较03G101系列图集较大变化一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

新平法图集11G101中钢筋锚固长度计算解读新平法图集11G101中钢筋锚固长度计算解读11G101系列图集已全面使用了。

已经有很多新设计的建筑在使用此套图集。

很多人在询问锚固长度变化的问题，就此的文章,希望能给大家以指导。

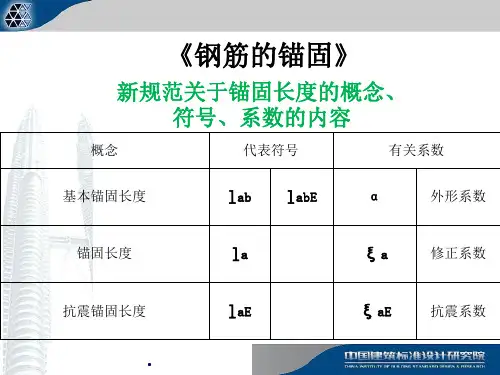

1、新老规范的受拉钢筋之锚固长度，计算公式的右端项没有变化，还是原来的各个元素。

1）老规范把大量不需要调整的锚固长度和需要进行各种调整的少量锚固长度都叫做“锚固长度”，有点不妥；2）新规范把大量不需要调整的“锚固长度”和需要进行各种调整的少量“锚固长度”都叫做“基本锚固长度”，也是很闹心的。

3）l长度Length的字头字母，a锚固Anchorage的字头字母，b基本Basic的字头字母，lab——基本锚固长度。

E地震Earthquake的字头字母。

labE——基本抗震锚固长度4）11G101-1第53页的表格，上表是供人们直接查阅用表，对99.99%的钢筋都可以直接查阅，他们的la就=lab他们的laE就labE；其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji 级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。

其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的锚固长度数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。

左下表说明上表数据是怎么来的，是上表的编制说明，不是上表的使用说明，他是告知性说明，不是执行性说明；右下表是上表的使用说明，说明上表数据遇到某些情况还需要调整，它是上表的使用性说明。

11G101系统平法图集较03G101系列图集较大变化一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
