消声器设备原理及结构一、原理1.隔音原理：消声器设备利用隔音材料的隔音效果来减弱和隔离声音的传播。
隔音材料通常是具有高密度和高吸声性能的材料，如矿棉、泡沫塑料、橡胶等。
当声音进入消声器内部时，隔音材料会吸收、反射和散射声波，从而减少声音的能量传递，降低声音的传播。
这种原理主要适用于低频噪音的处理。
2.消声原理：消声器设备利用内部特殊结构来消除噪声。
常见的消声原理包括消声吸音剂、消声腔、消声片等。
消声吸音剂是由吸音材料填充的密闭隔音室，通过吸音材料的吸声作用来降低噪声；消声腔是一种具有特殊形状的空腔结构，通过声波的反射和干扰来减弱声音的传播；消声片是一种具有特殊孔隙结构的板状材料，通过声波的分散和阻隔来消除噪声。
二、结构1.外壳：外壳是消声器设备的外部包装，通常由金属或塑料制成。
外壳具有一定的结构强度和抗腐蚀性能，可以保护内部的隔音材料和结构。
外壳还可以根据具体需求设计成不同形状和尺寸，以适应不同场合和应用。
2.隔音材料：隔音材料是消声器设备内部的主要组成部分，用于吸收、反射和散射声波。
常见的隔音材料包括矿棉、泡沫塑料、橡胶等。
这些材料具有高密度和高吸声性能，可以有效地阻挡噪声的传播。
3.内部结构：内部结构是消声器设备的关键组成部分，用于实现隔音和消声效果。
内部结构根据具体原理和要求的不同而有所区别，例如消声吸音剂、消声腔和消声片等。
内部结构的设计和布局需要经过科学的计算和实验，以确保消声器设备能够有效地减弱噪声。
综上所述，消声器设备通过采用隔音原理和消声原理来降低噪声。
它的主要结构包括外壳、隔音材料和内部结构。
消声器设备在工业、交通、建筑等领域被广泛应用，可以有效地保护人们的听力和生活环境。

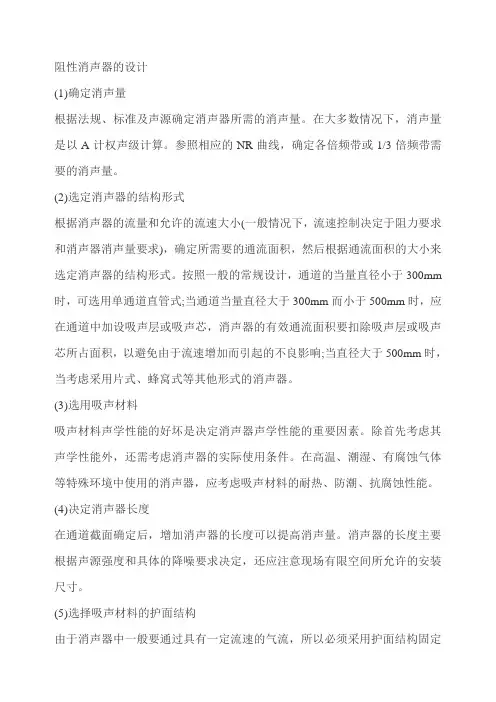

阻性消声器的设计(1)确定消声量根据法规、标准及声源确定消声器所需的消声量。
在大多数情况下，消声量是以A计权声级计算。
参照相应的NR曲线，确定各倍频带或1/3倍频带需要的消声量。
(2)选定消声器的结构形式根据消声器的流量和允许的流速大小(一般情况下，流速控制决定于阻力要求和消声器消声量要求)，确定所需要的通流面积，然后根据通流面积的大小来选定消声器的结构形式。
按照一般的常规设计，通道的当量直径小于300mm 时，可选用单通道直管式;当通道当量直径大于300mm而小于500mm时，应在通道中加设吸声层或吸声芯，消声器的有效通流面积要扣除吸声层或吸声芯所占面积，以避免由于流速增加而引起的不良影响;当直径大于500mm时，当考虑采用片式、蜂窝式等其他形式的消声器。
(3)选用吸声材料吸声材料声学性能的好坏是决定消声器声学性能的重要因素。
除首先考虑其声学性能外，还需考虑消声器的实际使用条件。
在高温、潮湿、有腐蚀气体等特殊环境中使用的消声器，应考虑吸声材料的耐热、防潮、抗腐蚀性能。
(4)决定消声器长度在通道截面确定后，增加消声器的长度可以提高消声量。
消声器的长度主要根据声源强度和具体的降噪要求决定，还应注意现场有限空间所允许的安装尺寸。
(5)选择吸声材料的护面结构由于消声器中一般要通过具有一定流速的气流，所以必须采用护面结构固定和保护吸声材料。
XW-Ⅲ型.Ⅳ型微穿孔板消声器 XW-Ⅲ型.Ⅳ型微穿孔板消声器为圆形。
其中XW-Ⅲ型是单空腔结构，XW-Ⅳ型是双空腔结构。
XW-Ⅲ型消声量为15-20dB(A), XW-Ⅳ型消声量为20-25dB(A)。
XW-Ⅲ型.Ⅳ型消声器压力损失10-40Pa（风速5-15m/s）。
有效长度L=2m，安装长度L1=2.16m。
XW-Ⅲ型微穿孔板消声器结构外形图XW-Ⅳ型微穿孔板消声器结构外形图XW-Ⅲ型.Ⅳ型微穿孔板消声器系列规格表序号法兰内径d（mm）外形尺寸D（mm）风量m3/h XW-ⅢXW-Ⅳ1 100 300 400 2202 150 350 450 5403 200 400 500 8904 250 450 550 14005 300 540 640 18506 350 620 720 28807 400 700 800 35908 450 750 850 45509 500 820 920 562010 550 870 970 711011 600 1000 1100 810012 650 1080 1180 900013 700 1140 1240 1102014 750 1190 1290 1250015 800 1240 1340 1440016 850 1290 1390 1380017 900 1400 1500 1824018 950 1450 1550 19900Z型轴流风机消声器主要用于降低轴流风机噪声，在各类工业、民用、公共建筑工程的进风、排风及矿井通风降噪工程中有广泛应用。
通风管道消声器的制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!通风管道消声器是一种用于降低通风系统中噪声的设备。
它通过吸收、反射和散射声波来减少噪声的传播。
