沉箱码头课程设计任务书及指导书

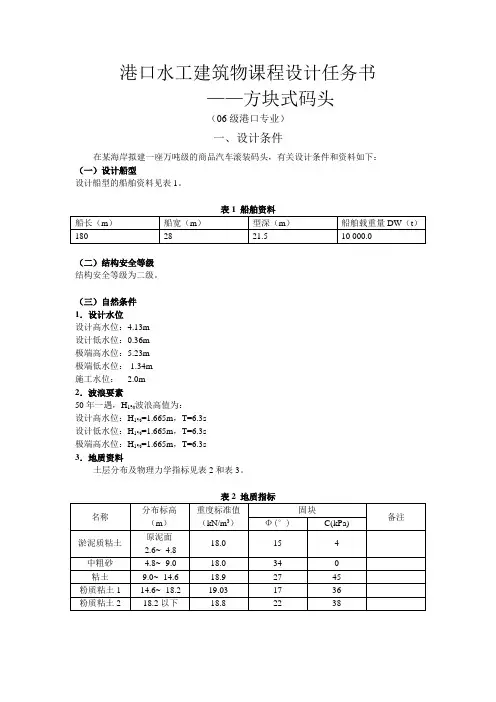

港口水工建筑物课程设计任务书——方块式码头（06级港口专业）一、设计条件在某海岸拟建一座万吨级的商品汽车滚装码头，有关设计条件和资料如下：（一）设计船型设计船型的船舶资料见表1。

（二）结构安全等级结构安全等级为二级。

（三）自然条件1．设计水位设计高水位：4.13m设计低水位：0.36m极端高水位：5.23m极端低水位：-1.34m施工水位： 2.0m2．波浪要素50年一遇，H1%波浪高值为：设计高水位：H1%=1.665m，T=6.3s设计低水位：H1%=1.665m，T=6.3s极端高水位：H1%=1.665m，T=6.3s3．地质资料土层分布及物理力学指标见表2和表3。

表3 e-p曲线表4．地震基本烈度为7度（四）码头面荷载堆存荷载：当用于构件计算时：q=40kPa当用于整体计算时：q=30kPa（五）材料指标材料指标见表4（六）现已进行码头结构断面初步设计，码头面顶高程拟为5.5m，码头前沿水深为-9.00m。

初步拟定方案如图1所示。

（七）课程设计目的、内容和要求：1．目的：训练用所学有关知识及有规范进行港口水工建筑物设计验算或计算的能力。

2．内容：对初步拟定的码头结构断面方案进行计验算或计算，内容包括：（1）作用的分类及计算；（2）码头稳定性验算；（3）基床和低级承载力验算；（4）整体稳定性验算；（5）卸荷块体承载力验算；（6）地基沉降计算。

3．要求：（1）格式按所发算例；（2）所有计算给出计算公式、算式。

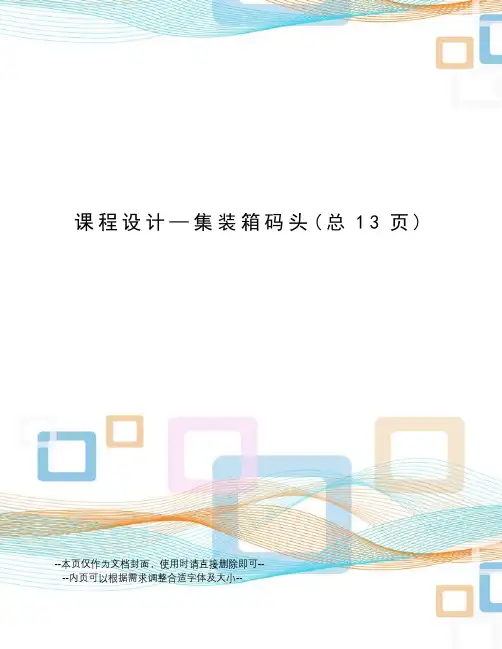

课程设计—集装箱码头(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--集装箱码头课程设计姓名：班级：学院：摘要本文研究的是集装箱码头堆场的叉车管理问题，通过对叉车的指派问题和行走的最短路径问题的研究，达到科学的安排叉车装卸作业的目的。

使用Excel办公软件，科学的分析和建模，成功解决以上物理运筹学的问题，得到最佳的生产分派方案。

让人们认识到Excel强大的计算功能，也更加能熟练操作Excel，为以后的学习和工作打下基础。

更认识到管理的数字化和科学化可以使物流运作中有限资源得到合理的计划、组织与分配，有效的协调和控制，达到最佳效益和效率。

关键字：集装箱码头叉车管理，指派问题，最短路径问题，物流运筹学，Excel……第一章引言集装箱叉车是集装箱码头的常用装卸机械，主要用于吞吐量不大的综合性码头进行集装箱的装卸、堆垛、短距离搬运、车辆的装卸作业，是一种多功能机械，具有机动性灵活、通用性好、应用广泛、性能可靠、造价低廉等特点。

因此，在集装箱堆场中，对叉车的管理显得十分重要，在叉车数量有限的情况下，如何分配作业，如何安排叉车的移动路线，最大限度使叉车的作用最大化，成了本次课程设计研究的课题。

我们选取了两个问题研究，一个是叉车所在处到各箱区的指派问题，另一个是叉车行走的最短路径问题。

这些都属于物流运筹学的研究范畴。

传统的研究都建立在复杂的公式和大量的基础上，无形中增加了研究的难度，也容易出现误差。

如果我们用熟悉的Excel来做，那么需要做的仅仅是在Excel表格中建立能够完全描述问题的模型而已，剩下的计算就由计算机代劳，大大减低了计算的难度。

在科学计算上，使用Excel可以进行变量求解、假设分析、规划求解等，提供了强大的表格计算功能、灵活的数据库管理功能、多方面的数据分析功能。

本文详细介绍了应用Excel在物流运筹学中建模及求解的方法，通过例题进一步掌握运筹学有关方法原理、求解过程，提高学生分析问题和解决问题能力。

方块重力式码头课程设计一、课程目标知识目标：1. 学生能理解方块重力式码头的基本概念、结构特点及工作原理；2. 学生能掌握方块重力式码头的设计要求、施工技术和维护方法；3. 学生能了解我国方块重力式码头的应用和发展现状。

技能目标：1. 学生能运用所学知识，分析并解决方块重力式码头在实际工程中的问题；2. 学生能通过小组合作，设计出符合要求的方块重力式码头模型；3. 学生能运用计算机软件，对方块重力式码头结构进行模拟分析。

情感态度价值观目标：1. 培养学生热爱祖国、热爱科学，具有创新精神和实践能力；2. 培养学生关注水利工程，认识到水利工程在国民经济中的重要性；3. 培养学生具备良好的团队合作精神和沟通能力，懂得尊重他人意见。

课程性质：本课程为水利工程学科的专业课程，旨在培养学生对方块重力式码头的理论知识和实践技能。

学生特点：学生具备一定的水利工程基础知识，具有较强的动手能力和探究精神。

教学要求：注重理论与实践相结合，强化学生动手操作和创新能力，提高学生解决实际工程问题的能力。

通过本课程的学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容1. 方块重力式码头基本概念：介绍方块重力式码头的定义、分类及其在水利工程中的应用；2. 结构特点及工作原理：分析方块重力式码头的结构组成、受力特点及工作原理；3. 设计要求与施工技术：讲解方块重力式码头的设计原则、主要设计参数及施工技术要点；4. 维护与管理：介绍方块重力式码头的日常维护、检查与故障处理方法；5. 应用案例与发展趋势：分析国内外方块重力式码头的典型工程案例，探讨其未来发展趋势。

教学大纲安排：第一周：方块重力式码头基本概念、分类及应用；第二周：结构特点、受力分析及工作原理；第三周：设计原则、主要设计参数及施工技术；第四周：维护与管理方法，故障处理；第五周：国内外工程案例分析与发展趋势探讨。

教材章节及内容：第一章：水利工程概述；第二章：方块重力式码头基本概念与分类；第三章：方块重力式码头结构特点及工作原理；第四章：方块重力式码头设计要求与施工技术；第五章：方块重力式码头维护与管理；第六章：方块重力式码头工程案例与发展趋势。

[所有分类]xx港西港区工作船码头工程设计重力式沉箱结构xx港西港区工作船码头工程设计重力式沉箱结构Yantai Port West Harbor Boat Dock ShipDesign WorkGravity Cassion Structure摘要本设计是根据设计任务书的要求和《港口工程规范》的规定，对xx港某港区多用途码头进行方案比选和设计并对沉箱部分的前壁和底板进行结构设计计算。

通过对码头的安全、经济、适用性等多方面的比较，确定沉箱码头为推荐方案。

在设计中，根据设计任务书，进行总平面设计、结构选型和结构计算三部分内容。

在总平面设计中，确定工程规模、选择船型、对码头各尺度进行计算以及装卸工艺设计，最终确定平面方案。

结构选型是根据结构自重力、墙后土压力、堆活荷载、门机荷载、船舶系揽力等各荷载情况对码头结构型式进行设计和验算。

结构计算是对码头进行作用效应组合，对其抗倾、抗滑稳定性验算以及基床、地基承载力验算。

并对部分主要构件，如前壁、底板进行内力计算，并验算其抗裂性。

本设计的全部图纸采用AutoCAD绘制。

另外，还翻译了与沉箱结构相关的英文文献。

关键词：重力式；沉箱码头；门机；稳定性验算；内力计算ABSTRACTThis is designed according to the requirements of the port and waterway engineering and the standard of the provisions of the port container terminals, scheme and design, and the selection of caisson parts structure calculation. Based on analysis of geological conditions related to dock and combining the advantages and disadvantages of various forms of wharf, determine the container terminal USES gravity caisson.In the design, the general layout divided into two parts and land-based. According to the main part is accompanying gravity wharf general layout principle of container yard area and container library field area, Water is to determine the channel is designed, and the waters of anchor pier preface whirly waters scale scale. Then based on the general layout drawing.In structural design, the first appearance of caisson preliminary determination in size and caissons rockfill height, then according to the analysis, the effect of variable, function, permanent role by the standard load list wharf, based on which, according to the calculation results of calculating stability of caisson shape dimension and height of caisson fill in stone. The effect of combination and caissons zooplankton stability checking of caisson, the front panel and slab reinforcement calculation and crack.The design of all AUTO CAD rendering drawings by addition, this paper also reviewed the “Summary of Rubble Mound Breakwater Design Equations ”design equation.Keywords: Gravity wharf; Caisson; Wave force; Caisson floating stability.目录第1章设计背景 (1)1.1工程概述 (1)1.2设计原则 (1)1.3设计依据 (1)1.4设计任务 (1)第2章设计资料 (2)2.1地形条件 (2)2.2气象条件 (2)2.3水文条件 (5)2.4泥沙条件 (14)2.5地质条件 (15)2.6地震条件 (16)2.7荷载条件 (16)2.8施工条件 (16)第3章设计成果 (17)3.1总体设计成果 (17)3.2结构方案成果 (17)3.3施工图设计成果 (17)3.4关键性技术要求 (17)3.5设计成果评价 (17)第4章总平面设计 (18)4.1工程规模 (18)4.2布置原则 (18)4.3设计船型 (19)4.4作业条件 (19)4.5总体尺度 (20)4.5.1码头泊位长度 (20)4.5.2码头前沿高程 (20)4.5.3码头前沿停泊水域尺度 (20)4.5.4码头前船舶回旋水域尺度 (21)4.5.5陆域设计高程 (21)4.5.6航道设计尺度 (21)4.6平面方案比选 (21)4.7装卸工艺设计 (21)第5章结构选型 (23)5.1结构型式 (23)5.2构造尺度 (23)5.3作用分析 (25)5.3.1永久作用 (26)5.3.2可变作用 (37)5.3.3偶然作用 (45)第6章结构计算 (46)6.1稳定性验算 (46)6.1.1作用效应组合 (46)6.1.2抗滑稳定性验算 (46)6.1.3抗倾稳定性验算 (47)6.1.4基床承载力验算 (48)6.1.5地基承载力验算 (50)6.2构件设计 (56)6.2.1计算图式 (56)6.2.2作用效应组合 (56)6.2.3内力计算 (56)6.2.4强度与抗裂验算 (66)6.2.6沉箱浮游稳定验算 (72)致谢 (76)参考资料及设计规范 (77)毕业设计任务书 (90)设计进度计划表 (99)第1章设计背景第1章设计背景1.1工程概述本工程为xx港西港区工作船码头,拟建一个3000吨级的工作船，以满足对过往船只的补给和维修的要求。
