弹簧设计参考

设计指南（弹簧、稳定杆）不管悬架的类型如何演变，从结构功能而言，它都是有弹性元件、减振装置和导向机构三部分组成。

一 弹性元件弹性元件主要作用是传递车轮或车桥与车架或车身之间的垂直载荷，并依靠其变形来吸收能量，达到缓冲的目的。

在现用的弹性元件中主要有三种；（1）钢板弹簧，（2）扭杆弹簧，（3）螺旋弹簧。

钢板弹簧设计板弹簧具有结构简单，制造、维修方便；除作为弹性元件外，还兼起导向和传递侧向、纵向力和力矩的作用；在车架或车身上两点支承，受力合理；可实现变刚度，应用广泛。

(一) 钢板弹簧布置方案1.1钢板弹簧在整车上布置(1) 横置；这种布置方式必须设置附加的导向传力装置，使结构复杂，质量加大，只在少数轻、微车上应用。

(2) 纵置；这种布置方式的钢板弹簧能传递各种力和力矩，结构简单，在汽车上得到广泛应用。

1.2 纵置钢板弹簧布置(1) 对称式；钢板弹簧中部在车轴（车桥）上的固定中心至钢板弹簧两端卷耳中心之间的距离相等，多数汽车上采用对称式钢板弹簧。

(2) 非对称式；由于整车布置原因，或者钢板弹簧在汽车上的安装位置不动，又要改变轴距或通过变化轴荷分配的目的时，采用非对称式钢板弹簧。

(二)钢板弹簧主要参数确定初始条件：1G ~满载静止时汽车前轴（桥）负荷2G ~满载静止时汽车后轴（桥）负荷1U G ~前簧下部分荷重2U G ~后簧下部分荷重1W F =(G 1-G 1U )/2 ~前单个钢板弹簧载荷2W F =(G 2-G 2U )/2 ~后单个钢板弹簧载荷c f ～悬架的静挠度；d f －悬架的动挠度1L ～汽车轴距；1、 满载弧高a f满载弧高指钢板弹簧装在车轴（车桥）上，汽车满载时钢板弹簧主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差。

a f 用来保证汽车具有给定的高度。

当a f =0时，钢板弹簧在对称位置上工作。

为在车架高度已确定时得到足够的动挠度，常取a f = 10～20mm 。

2、 钢板弹簧长度L 的确定L —指弹簧伸直后两卷耳中心间的距离（1）钢板弹簧长度对整车影响当L 增加时：能显著降低弹簧应力，提高使用寿命；降低弹簧刚度，改善汽车平顺性；在垂直刚度C 给定的条件下，明显增加钢板弹簧纵向角刚度；减少车轮扭转力矩所引起的弹簧变形；原则上在总布置可能的条件下，尽可能将钢板弹簧取长些。

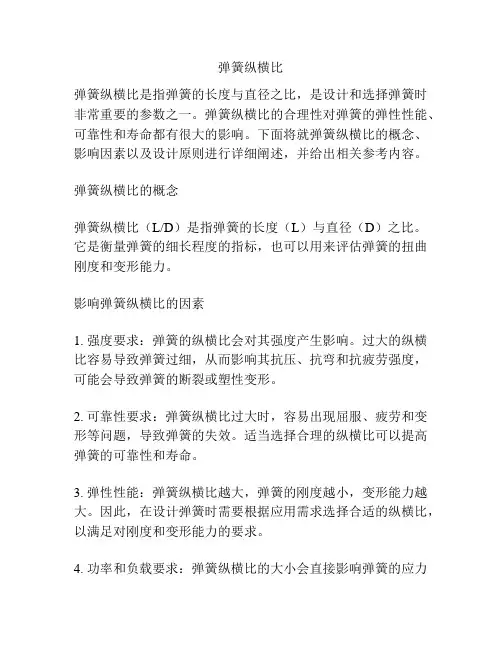

弹簧纵横比弹簧纵横比是指弹簧的长度与直径之比，是设计和选择弹簧时非常重要的参数之一。

弹簧纵横比的合理性对弹簧的弹性性能、可靠性和寿命都有很大的影响。

下面将就弹簧纵横比的概念、影响因素以及设计原则进行详细阐述，并给出相关参考内容。

弹簧纵横比的概念弹簧纵横比（L/D）是指弹簧的长度（L）与直径（D）之比。

它是衡量弹簧的细长程度的指标，也可以用来评估弹簧的扭曲刚度和变形能力。

影响弹簧纵横比的因素1. 强度要求：弹簧的纵横比会对其强度产生影响。

过大的纵横比容易导致弹簧过细，从而影响其抗压、抗弯和抗疲劳强度，可能会导致弹簧的断裂或塑性变形。

2. 可靠性要求：弹簧纵横比过大时，容易出现屈服、疲劳和变形等问题，导致弹簧的失效。

适当选择合理的纵横比可以提高弹簧的可靠性和寿命。

3. 弹性性能：弹簧纵横比越大，弹簧的刚度越小，变形能力越大。

因此，在设计弹簧时需要根据应用需求选择合适的纵横比，以满足对刚度和变形能力的要求。

4. 功率和负载要求：弹簧纵横比的大小会直接影响弹簧的应力分布，进而影响到弹簧的承载能力和扭转刚度。

在根据机械设计的功率和负载要求进行弹簧纵横比的选择时，需要考虑到这些因素的影响。

设计原则1. 弹簧纵横比不宜过大，一般不超过10。

较小的纵横比可以提高弹簧的强度和稳定性。

2. 根据弹簧的使用环境、负载要求和力学性能等因素，选择合适的纵横比。

较小的纵横比适用于对刚度和负载能力要求较高的场合，而较大的纵横比适用于对变形能力要求较高的场合。

3. 进行弹簧纵横比的设计时，需要综合考虑弹簧的尺寸、形状、材料和工艺等因素，并结合实际应用需求进行合理的设计选择。

相关参考内容1. 《机械设计手册》- 弹簧设计篇2. 《机械设计基础》- 弹簧设计与选用3. 《机械制造工艺学》- 弹簧的制造与应用4. 《机械零件设计》- 弹簧设计与工艺5. 张天奇，李丽，刘海仙. 弹簧纵横比对弹簧刚度和承载能力的影响[J]. 机械工程与自动化，2015，44(1)：157-160.总结弹簧纵横比是弹簧设计中的重要参数，合理的纵横比能够改善弹簧的强度、可靠性和弹性性能。

目录一、确定断面尺寸及片数 ------------------------------------------------------------------------ 2二、确定各片钢板弹簧的长度 ------------------------------------------------------------------ 3三、钢板弹簧的刚度验算 ------------------------------------------------------------------------ 5四、钢板弹簧总成在自由状态下的弧高及曲率半径计算。

------------------------------- 6H ------------------------------------------------------------------------------------ 61.钢板弹簧总成在自由状态下的弧高02.钢板弹簧各片自由状态下曲率半径的确定 -------------------------------------------------------------------------------- 7五、钢板弹簧总成弧高的核算 ------------------------------------------------------------------ 9六、钢板弹簧的强度验算 ---------------------------------------------------------------------- 10二、（修改）确定各片弹簧长度--------------------------------------------------------------- 11三、（修改）钢板弹簧的刚度验算 ------------------------------------------------------------ 13四、（修改）钢板弹簧总成在自由状态下的弧高及曲率半径计算 --------------------- 14五、（修改）钢板弹簧总成弧高的核算 ------------------------------------------------------ 15六（修改）钢板弹簧的强度验算 ------------------------------------------------------------- 16七、钢板弹簧各片应力计算 ------------------------------------------------------------------- 17八，设计结果 ------------------------------------------------------------------------------------- 18九、参考文献 ------------------------------------------------------------------------------------- 19二、确定各片钢板弹簧的长度 ---------------------------------------------------------------- 20计算过程与步骤条件参数：总重=13100 N 自重=6950 N 空车轴载荷=4250 N =2700 N 满载轴载荷=5750 N =7350 N 非簧载质量=690 N=2010 N钢板弹簧长度L=1000~1100nn 满载时偏颇 n=1.5-1.7Hz 弹性模量 E=2.06N/S=8-15%L叶片端部形状：压延一、确定断面尺寸及片数有关钢板弹簧 的刚度、强度等，可按等截面简支梁的计算公式计算，但需引入挠度增大系数δ加以修正。

压缩弹簧尺寸及参数表压缩弹簧是一种常见的机械弹簧，其主要作用是在外力作用下发生变形，储存能量并产生阻力。

在实际的工程应用中，我们需要根据需求来选择合适的压缩弹簧尺寸和参数。

以下是一个压缩弹簧尺寸和参数表，供参考：1.材料参数在选择弹簧材料时需要考虑弹性模量、屈服强度和磁导率等因素。

常见的弹簧材料有碳钢、不锈钢、钛合金等。

每种材料的物理、化学和力学性质都不同，应根据具体情况选择。

2.弹簧直径（OD）弹簧直径是指弹簧外圈的直径，选择合适的直径有助于弹簧的均匀受力和装配。

直径的选择应根据弹簧的工作环境和工作条件来确定。

3. 弹簧线径（Wire Diameter）弹簧线径是指弹簧线的直径，线径越大，弹簧的刚度越大，承受的负荷能力越高。

线径的选择应根据弹簧的设计负荷和约束空间来确定。

4. 弹簧长度（Free Length）弹簧长度指的是弹簧在没有受力时的总长度，也就是弹簧的自由长度。

自由长度的选择应根据弹簧的工作行程和装配空间来确定。

5. 弹簧周期（Spring Rate）弹簧周期是指单位长度的弹簧变形所需的力。

周期的选择应根据弹簧的应力和变形要求来确定。

6. 弹簧刚度（Spring Stiffness）弹簧刚度指的是单位变形的力，刚度越大，弹簧的变形量越小。

刚度的选择应根据弹簧所需的压缩程度和负荷要求来确定。

7. 最大负荷（Max Load）最大负荷指的是弹簧所能承受的最大力。

最大负荷的选择应根据弹簧的应力和安全系数来确定。

压缩比是指弹簧在受到最大压缩力时的变形程度。

压缩比的选择应根据弹簧的工作要求和装配空间来确定。

除了以上列举的弹簧尺寸和参数，还有一些其他的参数也需要考虑，例如端部设计、比负荷、疲劳寿命等。

根据实际应用需求，结合以上列举的参数，可以制作出适合特定工程需求的压缩弹簧尺寸和参数表。

整理压缩弹簧尺寸和参数表的过程中，需要综合考虑弹簧的材料、直径、线径、长度、周期、刚度、最大负荷、适应的压缩比等因素。
