弹簧选型设计

气弹簧介绍及选型计算气弹簧使用指南一、气弹簧综述气弹簧是一种弹性元件，可以起到支撑、缓冲、制动、高度调节和角度调节等功能。

气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物，进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力。

与机械弹簧相比，气弹簧的力-位移曲线斜率很小，在整个运动行程中力值基本保持不变。

根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧和阻尼器几种。

自由型气弹簧（压缩气弹簧）只有伸展和压缩两种状态，在行程中无法自行停止，主要起支撑作用。

该类气弹簧有恒阻尼和变阻尼两种结构，在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。

自锁型气弹簧（升降可锁定气弹簧、角调可锁定气弹簧）通过其内部的阀门可以将气弹簧锁定在行程的任意位置。

根据内部结构的不同，该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。

自锁型气弹簧同时具备支撑、高度和角度调节的功能，而且操作方便灵活，结构简单。

因而在医疗设备、家具、汽车等行业得到广泛应用。

随意停气弹簧（平衡气弹簧）通过其内部特殊的平衡阀机构，加上合理的外界负载设计，可以使气弹簧停在行程中的任意位置，但没有额外的锁紧力，它的特点介于自由型气弹簧和自锁型气弹簧之间。

主要应用在厨房家具、医疗器械、电子产品等行业。

牵引气弹簧（拉伸气弹簧）是一种特殊的气弹簧。

与其他气弹簧不同的是，牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。

牵引气弹簧中也有相应的自由型、自锁型等产品。

阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变，可以明显地对相连的机构的速度起阻尼作用。

该类产品有多种结构以适合不同的用途，在汽车、家电产品、医疗设备上都用得比较多。

二、气弹簧型号标记方法气弹簧的标记由1代号、2活塞杆直径、3缸体外径、4行程、5伸展长度、6活塞杆端接头形式与缸体端接头形式、7最小伸展力组成。

弹簧的选型计算一、弹簧选择的原则一般来说，弹簧的选择要考虑以下因素：1、行程空间：如果行程空间很小，可以考虑采用圆簧或增强圆簧。

2、负荷持久能力和抗震性：如果弹簧负荷持久能力较差，可以考虑采用增强圆簧或锣形弹簧。

3、负荷类型：如果是静负荷，可以考虑采用圆簧或增强圆簧。

如果是动负荷，可以考虑选用锣形弹簧。

4、弹簧变形：如果弹簧的变形量太大，可以考虑采用增强圆簧和锣形弹簧。

5、弹簧特性：如果要求弹簧具有很好的弹性特性，可以考虑使用增强圆簧和锣形弹簧。

6、受力方向：如果要求弹簧以受力方向为垂直方向，可以考虑采用圆簧或增强圆簧。

二、弹簧选择的计算1、弹簧额定负荷(F)：弹簧的额定负荷是根据应用要求确定的。

负荷可以绝对值，也可以根据弹簧的承载能力而计算。

2、弹簧受力方向(D)：根据实际应用，可以确定弹簧受力的方向，如水平、垂直等。

3、合适的行程(S)：行程即弹簧在受力方向上变形时的变形量，一般认为行程不宜超过弹簧长度的1.5倍。

4、弹簧长度(L)：根据行程量、受力方向和弹簧特性等，可以确定弹簧的长度。

5、弹簧类型(T)：根据负荷、受力方向和行程可以确定合适的弹簧型号，如圆簧、增强圆簧、锣形弹簧。

6、弹簧材料(M)：根据弹簧的应用环境、使用情况和受力类型来选择合适的弹簧材料，如钢材、有机纤维等。

7、弹性模量(E)：根据弹簧材料的性能和使用要求，可以查表确定弹性模量值。

8、弹簧系数(K)：根据负荷、受力方向、弹簧特性等，可以确定弹簧系数。

9、弹簧变形量(Δx)：根据弹簧的额定负荷、弹性模量和弹簧长度等，可以计算出弹簧的变形量。

三、弹簧选择的总结弹簧的选型，需要考虑多方面的因素和计算。

在选择弹簧的过程中，要根据实际应用要求，选择最适合的弹簧型号和材料，并进行计算，以保证弹簧的正常使用。

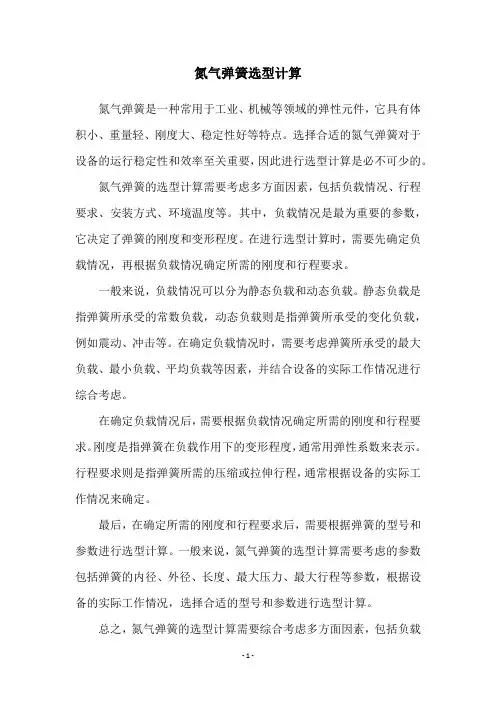

氮气弹簧选型计算
氮气弹簧是一种常用于工业、机械等领域的弹性元件，它具有体积小、重量轻、刚度大、稳定性好等特点。

选择合适的氮气弹簧对于设备的运行稳定性和效率至关重要，因此进行选型计算是必不可少的。

氮气弹簧的选型计算需要考虑多方面因素，包括负载情况、行程要求、安装方式、环境温度等。

其中，负载情况是最为重要的参数，它决定了弹簧的刚度和变形程度。

在进行选型计算时，需要先确定负载情况，再根据负载情况确定所需的刚度和行程要求。

一般来说，负载情况可以分为静态负载和动态负载。

静态负载是指弹簧所承受的常数负载，动态负载则是指弹簧所承受的变化负载，例如震动、冲击等。

在确定负载情况时，需要考虑弹簧所承受的最大负载、最小负载、平均负载等因素，并结合设备的实际工作情况进行综合考虑。

在确定负载情况后，需要根据负载情况确定所需的刚度和行程要求。

刚度是指弹簧在负载作用下的变形程度，通常用弹性系数来表示。

行程要求则是指弹簧所需的压缩或拉伸行程，通常根据设备的实际工作情况来确定。

最后，在确定所需的刚度和行程要求后，需要根据弹簧的型号和参数进行选型计算。

一般来说，氮气弹簧的选型计算需要考虑的参数包括弹簧的内径、外径、长度、最大压力、最大行程等参数，根据设备的实际工作情况，选择合适的型号和参数进行选型计算。

总之，氮气弹簧的选型计算需要综合考虑多方面因素，包括负载
情况、行程要求、安装方式、环境温度等，通过合理的选型计算，可以保证设备的运行稳定性和效率。

扭转弹簧选型需要考虑以下几个标准：
1.弹簧直径：根据需要承受的负载和变形量选择合适的弹簧直径。

弹簧直径过小，可能导致弹簧疲劳失效；直径过大，则会增加成本和重量。

2.弹簧线径：弹簧线径影响弹簧的强度和刚度。

线径过细，会导致
弹簧容易损坏；线径过粗，则会增加弹簧重量和成本。

3.弹簧圈数：弹簧圈数越多，弹簧刚度越大，但同时也会增加弹簧
重量和成本。

根据实际需求选择合适的弹簧圈数。

4.弹簧材料：不同的弹簧材料具有不同的特性，如弹性模量、耐腐
蚀性、抗疲劳性等。

根据应用场景选择合适的弹簧材料。

5.弹簧旋向：对于有扭矩要求的应用，需要选择合适的弹簧旋向，
以确保弹簧的扭矩稳定性。

6.弹簧精度：对于需要精密控制变形量的应用，需要选择高精度的
弹簧，以确保弹簧的使用寿命和精度。

这些选型标准需要综合考虑，以选择最适合应用场景的扭转弹簧。

如果需要更详细的选型建议，可以咨询专业的弹簧制造商或弹簧工程师。

弹簧设计标准
弹簧是一种常见的机械零部件，广泛应用于汽车、家电、机械设备等领域。

弹簧设计的好坏直接影响着产品的使用性能和寿命。

因此，制定弹簧设计标准对于保证产品质量具有重要意义。

首先，弹簧设计标准应包括材料选用的规定。

弹簧的材料种类繁多，常见的有优质碳素钢、合金钢、不锈钢等。

不同的材料具有不同的弹性模量、屈服强度和疲劳寿命，因此在设计弹簧时需要根据使用环境和工作要求选择合适的材料。

同时，弹簧的材料应符合国家标准，具有一定的可焊性和热处理性能，以确保产品质量和安全性。

其次，弹簧设计标准还应包括弹簧的结构设计要求。

弹簧的结构设计应考虑到受力情况、工作环境和产品要求等因素，合理确定弹簧的直径、圈数、螺距和形状等参数。

此外，弹簧的端部设计也是关键，端部的加工和连接方式应符合标准，以确保弹簧在使用过程中不会出现断裂或变形等问题。

另外，弹簧设计标准还应涵盖弹簧的性能测试方法和标准。

弹簧的性能测试包括拉伸试验、疲劳试验、硬度测试等，这些测试方法应符合国际标准或行业标准，以保证测试结果的准确性和可比性。

同时，弹簧的标准化生产也是设计标准的重要内容，包括弹簧的加工工艺、质量控制和产品标识等方面的规定。

最后，弹簧设计标准还应包括弹簧的安装和使用说明。

这些内容应包括弹簧的安装位置、安装方式、使用注意事项和维护保养要求等，以确保弹簧在产品中的正常使用和维护。

综上所述，弹簧设计标准是保证产品质量和安全性的重要保障，设计标准的完善将有利于提高产品的竞争力和市场认可度。

因此，企业应根据产品的实际情况和市场需求，制定科学合理的弹簧设计标准，并不断完善和提升，以满足不断变化的市场需求。

弹簧选型设计范文弹簧是一种常见的机械元件，具有优异的弹性特性，广泛应用于各个行业、产品中。

弹簧的选型设计是确保产品能够满足所需的弹性要求的关键步骤之一、本文将介绍弹簧选型设计的一般步骤和考虑因素，并讨论几个实际应用的案例。

1.确定工作环境和条件：首先需要了解弹簧将要使用的工作环境和条件，包括温度、湿度、腐蚀性、振动等因素。

这些因素将影响弹簧的材质选择和耐久性要求。

2.确定载荷和变形要求：需要明确弹簧所承受的负荷大小、载荷类型（压缩、拉伸、扭转等）以及变形要求（工作行程、最大压缩、最大拉伸等）。

这些参数将决定弹簧的弹性系数和尺寸。

3.选择材料：根据工作环境条件和载荷要求，选择合适的材料。

弹簧常用的材料包括碳钢、不锈钢、合金钢、铜合金等。

不同的材料具有不同的弹性模量、硬度和耐腐蚀性能，需要根据具体要求进行选择。

4.计算设计参数：根据负荷要求、变形要求和材料性能，计算出合适的设计参数，包括弹簧的直径、线径、有效圈数、自由长度等。

这些参数的选择需要考虑弹簧的刚度、强度和耐久性等因素。

5.弹簧制造：根据设计参数，制作弹簧的样品或批量生产。

制造过程中需要注意材料的选择、加工工艺的控制以及确认弹簧的质量。

1.载荷和变形要求：选择弹簧的类型（压缩弹簧、拉伸弹簧、扭转弹簧等）和尺寸，以满足工作载荷和变形要求。

2.弹性系数和刚度：根据负荷和变形要求，选择合适的弹簧材料和尺寸，以获得所需的弹性系数和刚度。

3.耐久性：根据工作环境和条件，选择合适的弹簧材料和表面处理，以提高弹簧的耐久性和耐腐蚀性。

4.安全系数：在设计弹簧时应考虑安全系数，以确保即使在负荷超过设计负荷时，弹簧也能继续正常工作并不会发生失效。

以下是几个弹簧选型设计的实际应用案例：1.汽车避震器弹簧：汽车避震器弹簧是一种压缩弹簧，用于减震和支撑车身。

选型设计时需要考虑车身质量、路况和行驶速度等因素，以确定弹簧的类型、尺寸和材料，以获得所需的减震效果和舒适性。

支承弹簧选择支撑振动筛的四个弹簧的作用是减小高频振动的筛箱对基础的动载荷，即减振设计。

1.钢制螺旋弹簧筛子由四个支点支承，根据筛子大小，每个支点设置一个或并联2～3个弹簧。

每个弹簧的刚度为：C＝M/4·δ N/mm式中 M —筛子参振质量；δ—弹簧压缩量，一般δ=(6--20)A，中小型筛子(筛面积＜16m2、筛宽＜2m时取小值，大型筛子取大值。

中小型筛δ一般为30mm，大型筛为50mm；A－为振幅。

弹簧刚度算好后，可从表8中选取要求的弹簧尺寸。

表8 弹簧尺寸种类项目T1T2T3T4T5T6丝径d(mm) 8 12 16 20 25 30中径D(mm) 64 96 128 160 200 240内径D(mm) 56 84 112 140 175 210外径D(mm) 72 108 144 180 225 270节距t(mm) 28 40 50 55 67 71自由高度H０(mm) 152 224 282 295 385 400静压量(mm) 20～30 30～40 40～50 50～60 60～70 50～80刚度Ｃ(N/mm) 32 48 64 80 100 1204个承重(N) 2560～3840 5760～7680 10240～12800 16000～19200 24000～28000 33600～432008个承重(N) 5120～7680 11520～23040 20480～25600 32000～38400 48000～56000 67200～86400展开长(mm) 1421 2129 2836 3518 4423 5301质量(kg) 0.56 1.9 4.4 8.6 16.9 29.2注：热处理硬度HRC45～50；右旋；总圈数为7圈，有效圈数为5圈；材料为60Si2Mn。

2.橡胶圆柱弹簧它与金属螺旋弹簧相比有以下优点：①有良好的弹性和足够的强度，使用寿命长；②内阻较大，在筛子启动、停车过程中通过共振区时共振振幅小，安全；③疲劳失效后不像金属螺旋弹簧会突然断裂而影响生产；④噪声低。

DH120-95-气弹簧选型设计说明书
一、气弹簧
1.1气弹簧的类型
1.2所选用的气弹簧类型
1.3气弹簧的使用注意事项
二、气弹簧的安装方式
根据DZ20-95部电气箱门的打开方式与上图中的第一种方式相符合，所以最终选定上图第一种安装方式。

2.1确定气弹簧的安装位置
A.初步方案通过样例，按照比例缩放图使门子高度和样例高度一致，测量得出OA，OB初始值，后面再根据实际进行调整。

初定方案中我们选择气弹簧安装位置OA=105.35mm，OB=303.51mm，经测试气弹簧的最长行程为300mm，最短行程为192.98mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-192.98）*2+80+10=304.04，说明所选位置不能满足使用要求。

B.最终方案
在本方案中我们选择气弹簧安装位置OA=118.68mm，OB=313.76mm，经测试气弹簧的最长行程为300mm，最短行程为195.08mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-195.08）*2+80+10=299.84，说明所选位置能满足使用要求。

三、气弹簧承受力值校核
3.1、校核方式
3.2、最终方案校核
根据实际测量得到电气箱门的总质量为6.45kg,根据公式
=
实际使用中气弹簧所承受的力满足使用条件，最终选定此方案。
