一. 压力條件对产品的影响1.高保压压力能夠降低產品收縮的機會补充入模穴的塑料越多，越可避免產品的收縮高保压压力通常會造成产品不均勻收縮，而导致產品的翹曲变形对薄殼產品而言，由於壓力降更明顯，上述之情況更加嚴重2.Over packing 過保壓保壓壓力高，澆口附近體積收縮量少遠離澆口處保壓壓力低且體積收縮量較大導致產品翹曲變形，產品中央向四周推擠形成半球形(Dome Shape)3. Under packing 保壓不足澆口附近壓力低遠離澆口處壓力更低導致產品翹曲變形，產品中央向四周拉扯形成馬鞍形Twisted shape保壓時間如果夠長，足夠使澆口凝固，則可降低體積收縮的機會澆口凝固後，保壓效果就無效果一、澆口位置的要求：1.外观要求(浇口痕跡, 熔接线)2.產品功能要求3.模具加工要求4.產品的翹曲变形5.澆口容不容易去除二、对生产和功能的影响：1.流長（Flow Length）決定射出壓力，鎖模力，以及產品填不填的滿流長縮短可降低射出壓力及鎖模力2.澆口位置會影響保壓壓力保壓壓力大小保壓壓力是否平衡將澆口遠離產品未來受力位置（如軸承處）以避免殘留應力澆口位置必須考慮排氣，以避免積風發生不要將澆口放在產品較弱处或嵌入处，以避免偏位（Core Shaft）三、选择浇口位置的技巧1.將澆口放置於產品最厚處，從最厚處進澆可提供較佳的充填及保壓效果。

如果保壓不足，較薄的區域會比較厚的區域更快凝固避免將澆口放在厚度突然變化處，以避免遲滯現象或是短射的發生2.可能的話，從產品中央進澆將澆口放置於產品中央可提供等長的流長流長的大小會影響所需的射出壓力中央進澆使得各個方向的保壓壓力均勻，可避免不均勻的體積收縮射出量/切换点的影响射出量可由螺杆行程距离的設定決定射出量包括了填滿模穴需要的塑胶量以及保压時須填入模穴的塑膠量切換點是射出機由速度控制切換成壓力控制的點螺桿前进行程過短（切換點過早）會導致保壓壓力不足假如保压压力比所需射出壓力還低，產品可能发生短射PVT特性p –压力; v –比容; T –溫度描述塑胶如何随着压力及溫度的变化而发生体积上的变化。

moldflow 案例Moldflow案例是指使用Moldflow软件进行塑料注塑成型分析的实例。

Moldflow是一款由Autodesk公司开发的塑料模具设计和分析软件，它可以帮助工程师在模具制造之前预测和优化塑料零件的成型过程。

以下是一个简单的Moldflow案例：1. 导入模型：首先，在Moldflow中导入一个三维塑料零件模型，该模型可以是自行设计的，也可以是从其他软件（如Autodesk Inventor、SolidWorks等）导入的。

2. 模型准备：对导入的模型进行必要的简化，以减少计算复杂度。

这包括删除不必要的特征、合并面、修整边等。

3. 材料选择：根据塑料零件的性能要求，选择合适的塑料材料。

Moldflow软件中包含了大量的塑料材料库，可以根据实际需求进行选择。

4. 模具设计：根据塑料零件的尺寸和成型要求，设计合适的模具结构。

这包括模具类型、腔数、冷却系统、顶出器等。

5. 网格划分：对模型进行网格划分，以便进行后续的分析。

Moldflow会自动进行网格划分，但用户可以根据需要对网格进行手动调整。

6. 分析设置：设置分析参数，包括成型条件（如注射速度、注射压力、模具温度等）、分析类型（如填充时间、冷却时间、保压时间等）以及结果输出选项。

7. 分析结果：运行分析后，Moldflow会生成一系列的分析结果，如填充曲线、压力分布图、翘曲变形图等。

这些结果可以帮助工程师评估塑料零件的成型性能，找出可能存在的问题，并进行相应的优化。

8. 结果分析与优化：根据分析结果，对模具设计和成型条件进行优化。

这可能包括修改模具结构、调整材料参数、改变成型条件等。

9. 报告生成：最后，根据分析结果和优化方案，生成相应的报告，以供后续的模具制造和生产过程参考。

这个案例仅供参考，实际的Moldflow案例可能会根据具体需求和行业领域有所不同。

总之，Moldflow案例旨在帮助工程师通过模拟塑料零件的成型过程，提高模具设计质量和生产效率。

材料成型CAE论文（Moldflow注塑工艺分析）姓名：学号：班级：基于MPI的塑料模具成形仿真实验指导书一、实验目的1.了解注塑模模拟仿真软件MPI-Moldflow Plastic Insight的功能；2.熟悉Moldflow Plastic Insight各个菜单和工具栏；3.运用实例初步掌握Moldflow Plastic Insight的成形分析流程；4.独立完成范例文件的塑性成形分析。

二、实验内容1.介绍Moldflow Plastic Insight软件的菜单、工具栏、显示控制、图层控制及文件接口等；2.介绍Moldflow Plastic Insight软件分析流程；3.学生在教师指导下完成示例模型的成形分析，并提交成形分析报告。

三、实验设备1.每个学生一台PC机，CPU：P5D2.8G，硬盘120G，内存，10242MB，显示器17LCD2. Moldflow Plastic Insight6.0中文版软件3.InternetExplorer软件四、实验原理1.注塑成形的基础知识所谓注塑成形（Injeetion Molding）是指将已熔化的材料喷射注入到模具内，经由冷却与固化后，得到成品的方法。

实验将运用Moldflow Plastic Insight软件来学习如何通过计算机仿真技术模拟塑件成形的过程，并估计成形缺陷、优化成形工艺参数，使学生掌握先进的注塑模设计手段和方法。

2.Moldflow软件介绍Moldflow 的产品适用于优化制件和模具设计的整个过程，并提供了一套整体解决方案。

Moldflow软硬件技术为制件设计、模具设计、注塑生产等整个过程提供了非常有价值的信息和建议，而且这些信息可以方便地实现共享。

下面介绍Moldflow的产品。

Moldflow Plastics Insight简称为MPI它是Moldflow动态系列的升级产品，是一个更为深入的制件和模具设计分析的软件集成体，它提供了强大的分析功能、可视化功能和项目管理工具。

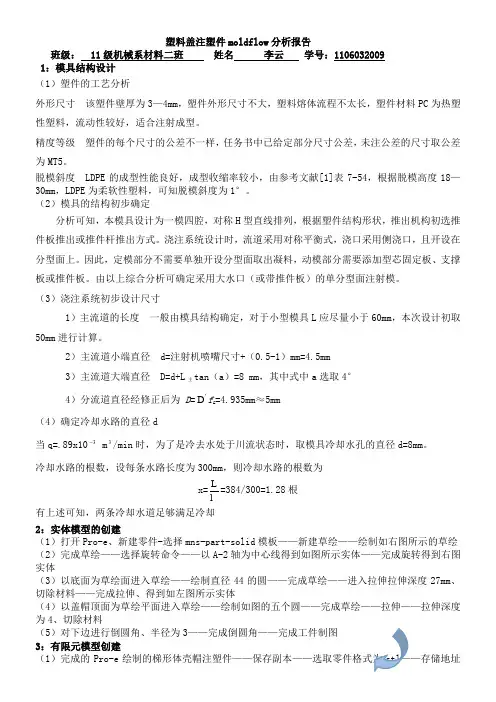

塑料盖注塑件moldflow 分析报告班级： 11级机械系材料二班 姓名 李云 学号：11060320091：模具结构设计（1）塑件的工艺分析外形尺寸 该塑件壁厚为3—4mm ，塑件外形尺寸不大，塑料熔体流程不太长，塑件材料PC 为热塑性塑料，流动性较好，适合注射成型。

精度等级 塑件的每个尺寸的公差不一样，任务书中已给定部分尺寸公差，未注公差的尺寸取公差为MT5。

脱模斜度 LDPE 的成型性能良好，成型收缩率较小，由参考文献[1]表7-54，根据脱模高度18—30mm ，LDPE 为柔软性塑料，可知脱模斜度为1°。

（2）模具的结构初步确定分析可知，本模具设计为一模四腔，对称H 型直线排列，根据塑件结构形状，推出机构初选推件板推出或推件杆推出方式。

浇注系统设计时，流道采用对称平衡式，浇口采用侧浇口，且开设在分型面上。

因此，定模部分不需要单独开设分型面取出凝料，动模部分需要添加型芯固定板、支撑板或推件板。

由以上综合分析可确定采用大水口（或带推件板）的单分型面注射模。

（3）浇注系统初步设计尺寸1）主流道的长度 一般由模具结构确定，对于小型模具L 应尽量小于60mm ，本次设计初取50mm 进行计算。

2）主流道小端直径 d=注射机喷嘴尺寸+（0.5-1）mm=4.5mm3）主流道大端直径 D=d+L 主tan （a ）=8 mm ，其中式中a 选取4°4）分流道直径经修正后为 D ='D f L =4.935mm ≈5mm（4）确定冷却水路的直径d当q=.89x103 m 3/min 时，为了是冷去水处于川流状态时，取模具冷却水孔的直径d=8mm 。

冷却水路的根数，设每条水路长度为300mm ，则冷却水路的根数为 x=lL =384/300=1.28根 有上述可知，两条冷却水道足够满足冷却2：实体模型的创建（1）打开Pro-e 、新建零件-选择mns-part-solid 模板——新建草绘——绘制如右图所示的草绘（2）完成草绘——选择旋转命令——以A-2轴为中心线得到如图所示实体——完成旋转得到右图实体（3）以底面为草绘面进入草绘——绘制直径44的圆——完成草绘——进入拉伸拉伸深度27mm 、切除材料——完成拉伸、得到如左图所示实体（4）以盖帽顶面为草绘平面进入草绘——绘制如图的五个圆——完成草绘——拉伸——拉伸深度为4、切除材料（5）对下边进行倒圆角、半径为3——完成倒圆角——完成工件制图3：有限元模型创建（1）完成的Pro-e为桌面——命名为：gaimao.stl（2）打开moldflow——新建工程：梯形体壳帽——导入保存在桌面的：gaimao.stl——网格类型选取：双层面、单位为：mm——确定（3）网格——生成网格——网格长度修改为注塑件最小薄壁3mm的两倍：6mm——立即划分网格——关闭，得到如右图所示（4）网格——网格统计、检查网格问题（5）由网格统计得最大纵横比为：15.5、自由边为0、多重边为0、匹配不正确的单元为0、相交单元为0、完全重叠单元为0、匹配百分比在82.9%；因此以上项目中需要修复的有纵横比和匹配百分比（6）纵横比的修复1）网格——网格诊断——在右边参数填入：最小10——纵横比诊断得此时纵横比为15.5比较大，需要修复2）网格——网格工具——节点工具——移动、对齐、合并、消除等操作来降低纵横比3）遵循先修大纵横比后修小纵横比原则进行修复最后使纵横比低于10以下（7）厚度诊断及其修复1）网格——网格诊断——厚度诊断选取红色三角形——右击菜单——属性——指定厚度：3.5——确定4：浇注系统及冷却系统创建（1）本盖帽设计是一模四腔所以需要先型腔重复1)建模——型腔重复向导——根据注塑模设计填写数据2）曲线法画浇注系统——建模——创建直线画出如左图所示直线，其数据完全依照注塑模具设计图纸尺寸来3）选中直线右击菜单—属性—赋予各自的属性——选中一条直线——网格生成网格——网格长度：5——关闭、由此得到浇注系统（2）冷却回路创建1）建模——冷却回路向导——填写相关数据：水道直径8mm、与工件距离20mm、零件外长度70mm、管道中心间距离30mm2)通过平移、复制等操作完成最后冷却水道设计5：盖帽注塑件的流动分析（1）材料的选取:如右图（2）工艺设置如下图（3）流动分析1）充填时间充填时间为动态结果，它可以显示从进料开始到充填完成整个注塑过程中，任一时刻流动前锋的位置。
