大柳塔选煤厂34Mta扩建工程设备清册(全厂)20110310

  • 格式：xls
  • 大小：426.50 KB
  • 文档页数：4

电压等级：高压6kV 低压660V 检修控制380/220V
一 活地煤3#破碎车间改造
A 需拆除设备
1拆除922/923922/923大孔筛及溜槽台2拆除
2拆除924924大块煤胶带机及溜槽台1拆除

B 新增或改造（更换）设备
1改造921G活鸡兔原煤仓至3#破碎车间原煤带式输送机B=1800mm Q=3000t/h L=699.706m 粒度400-0mm台1改造
改造v=3.15m/s α=0～7°台1
改造改造内容运量提至4000t/h 提速至4m/s 更换驱动
改造电动机 Y400-54-6 N=355KW台2拆除
改造减速器M2PSF90台2拆除
改造液力偶合器YOXYE875台2拆除
改造电动机 N=2×450 4极 660V 防爆 变频台2450900新增
改造减速器M3PSF70+2Fan i=20台2新增
改造逆止器DSN200台1新增
改造蛇簧蛇簧联轴器6160T05台4新增
改造蛇簧蛇簧联轴器6120T05台2新增
改造滚筒驱动、改向滚筒各1个个2新增
2非标921G/A机头溜槽非标 替换原溜槽个1替换921/1
非标电液平板闸门分体式双缸电液插板 防爆个236
3改造921/2921头部除铁器B=1800mm 台1拆除
4除铁器922921头部除铁器电磁带式 B=1800mm 磁感强度≥150mT台1替换921/2
除铁器减速电机SEW减速电机 防爆台113.513.5
除铁器行走装置手动组合小车套1
5非标922A杂物箱钢制非标个1
6改造925/926925/926配筛刮板输送机及闸门B=1400mm台2拆除
7刮板925G原煤配筛刮板输送机B=1800mm Q=2000t/h L=36m 粒度400-0mm台1替换925

电机总功率（KW）设备号供货商备注大柳塔选煤厂34.0Mt/a扩建工程施工图设备清册序号关键词设备器材名称型号规格及主要技术参数单位数量电机
功率
（KW）

1
电机总功率（KW）设备号供货商备注序号关键词设备器材名称型号规格及主要技术参数单位数量电机
功率
（KW）

刮板v=0.91m/s α=0°
刮板电动机 防爆 N=160KW 50HZ 660V台1160160
刮板减速器i=40 M3RSF70+fan 台1
刮板液力偶合器YOXE560台1
刮板蛇簧联轴器6150T05台1
刮板电液平板闸门分体式双缸电液插板 防爆个42.28.8
8刮板926G原煤配筛刮板输送机B=1800mm Q=2000t/h L=42m 粒度400-0mm台1替换926
刮板v=0.91m/s α=0°
刮板电动机 防爆 N=160KW 50HZ 660V台1160160
刮板减速器i=40 M3RSF70+fan 台1
刮板液力偶合器YOXE560台1
刮板蛇簧联轴器6150T05台1
刮板电液平板闸门分体式双缸电液插板 防爆个62.213.2
9改造927～930分级筛入料溜槽非标个4拆除
10非标927A～930A927～930分级筛入料溜槽钢制非标个4
11筛子951原煤分级筛ABS3061 单层香蕉筛 Φ75mm 带防尘罩 防爆台13030AURY进口
12非标951A入料溜槽钢制非标个1
13非标951B筛前溜槽钢制非标个1
14非标951C筛下漏斗钢制非标个1
15非标951D筛子支座钢制非标个1
16非标951E操作平台钢制非标个1
17改造931/932/933/934931/932/933/934手选带式输送机B=1600mm Q=400t/h L=23.5m 粒度400-75mm台4改造
改造v=0.4m/s α=0°
改造改造内容提速至0.6m/s，更换驱动
改造减速电机防爆 变频，i=104 N=15KW，K157R107DV160L4台41560变频
18皮带952手选胶带输送机B=1600mm Q=400t/h L=23.5m 粒度400-75mm台1新增
皮带v=0.6m/s α=0°
皮带减速电机防爆 变频，i=104 N=15KW，K157R107DV160L4台11515变频
19非标952A机头溜槽非标个1
20非标952B手选矸石溜槽非标个4

2
电机总功率（KW）设备号供货商备注序号关键词设备器材名称型号规格及主要技术参数单位数量电机
功率
（KW）

21除铁器955952中部除铁器电磁带式 B=1600mm 磁感强度≥150mT台1
除铁器减速电机SEW减速电机 防爆台17.57.5
除铁器行走装置手动组合小车套1
22非标955A除铁器溜槽钢制非标个1
23破碎机953原煤破碎机36×60KRB Primary Crusher 入料≤500 排料≤75台1SHUMAR进口
破碎机电动机N=2×45kw 660V 防爆台24590
24非标953A排料溜槽钢制非标个4
25改造941/942941/942末煤收集刮板输送机B=1200mm Q=1500t/h L=28.3m N=110kw台2拆除
26改造941/942操作平台及机头溜槽非标台2拆除
27刮板941G/942G末煤收集刮板输送机B=1600mm Q=1700t/h L=39m 粒度75-0mm台2替换941/942
刮板v=0.91m/s α=2°h=3.3m
刮板电动机 防爆 N=160KW 50HZ 660V台2160320
刮板减速器i=40 M3RSF70+fan 台2
刮板液力偶合器YOXE560台2
刮板蛇簧联轴器6150T05台2
28非标941G/A 942G/A机头溜槽钢制非标个2
29非标941G/B机头操作台钢制非标个1
30改造943943末煤转载带式输送机B=1600mm Q=2100t/h L=31.63m N=110kw台1拆除
31改造943机头溜槽非标个1拆除
32皮带943G末煤转载带式输送机B=2000mm Q=3500t/h L=32m 粒度75-0mm台1替换943
皮带v=2.5m/s α=0°
皮带电动机 防爆 N=132KW 50HZ 660V台1132132
皮带减速器i=31.4 M3RSF50+fan台1
皮带液力偶合器YOXE510台1
皮带蛇簧联轴器6150T05台1
皮带胶带NN300 2000 x 5x(4.5+1.5)x72条1
皮带清扫器机头两道（第一道聚氨酯、第二道合金），机尾一道台1
33非标943G/A机头溜槽钢制非标个1新增
34泵954清扫泵HS5150 防爆台13030ITT飞力
35起重机955电动葫芦(提升孔)BCD1 10T-24M台1

3
电机总功率（KW）设备号供货商备注序号关键词设备器材名称型号规格及主要技术参数单位数量电机
功率
（KW）

36起重机起升电机N=13kw 380V 防爆台1
37起重机运行电机N=2×0.8kw 380V 防爆台2
38起重机956电动葫芦BCD1 5T-6M台1
起重机起升电机N=7.5kw 380V 防爆台17.57.5
起重机运行电机N=0.8kw 380V 防爆台10.80.8
39改造947G手选矸石带式输送机B=1000mm Q=30t/h L=83.108m 粒度300-0mm台1改造
改造v=1.25m/s α=0°
改造改造内容机尾延长9m
改造外装式电动滚筒Y160M-4 N=15kW 660V台11515利用原有

C 现有仍使用设备需要进一步核实
1原有927/928/929/930原煤分级筛SLO2461单层香蕉筛 台42288
型号是否一样？
2原有931/4～934/4除铁器电磁除铁器 B=1600mm台4
3原有937/938/939/940原煤破碎机MMD500台4
原有主电机N=160kw台4160640
原有油泵电机N=0.25kw台40.251
4原有945/1945机尾清扫泵功率未知台1
5原有电动葫芦（921机头）BCD1 10T-6M台1
原有起升电机功率未知台1
原有运行电机功率未知台2
6原有电动葫芦（提升孔）BCD1 15T-6M台1
原有起升电机功率未知台1
原有运行电机功率未知台2
7原有清扫泵功率未知台1
8原有除尘、暖通设备由综合专业落实

4

合集下载

压力容器名录

压力容器名录

3 14 15 16 17 18 19 20 21 22 23 24
24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49
Chang Zhou Union Boiler & Pressure Vessel Co., Ltd. 常熟市高压容器制造有限公司 Changshu High-Pressure Vessel Manufacturing Co., Ltd. 常熟市医药化工设备总厂 & Chemical Equipment General Changshu Pharmaceutical Factory 常熟市上海飞奥压力容器制造有限公司 Vessel Manufacture Changshu Shanghai Fiorentini Pressure Co., Ltd. 常州锅炉有限公司 Changzhou Boiler Co., Ltd 常州市华立液压润滑设备有限公司 Changzhou Huali Hydraulic Lubrication Equipment Co., Ltd. 常州蓝翼飞机装备制造有限公司 Changzhou Lanyi Aircraft Equipment Manufacture Limited Company 常州市第二化工机械制造有限公司 Changzhou No. 2 Chemical Machinery Manufacture Co., Ltd 常州综研加热炉有限公司 Changzhou Soken Boiler Co., Ltd. 常州斯派克能源设备有限公司 Changzhou Spark Energy Equipment Co., Ltd 查特深冷工程系统(常州)有限公司 Chart Cryogenic Engineering Systems (Changzhou) Co., Ltd. 成都波威特斯空调技术有限公司 Chengdu Provides Air Conditioning Technology Co., Ltd. 成都天人压力容器厂 Chengdu Tianren Pressure Vessel Factory 中国第二重型机械集团（德阳） China Erzhong Group (Deyang) Heavy Industries Co., Ltd. 中国第二重型机械集团（德阳） China Erzhong Group (Deyang) Heavy Industries Co., Ltd. 中国第一重型机械集团公司 China First Heavy Industries 中国第一重型机械集团公司 China First Heavy Industries 中国华电工程(集团)有限公司 China Huadian Engineering Corp. 中国石油六建公司钦州港金属结构厂 China Petroleum 6th Construction Company 中国石油天然气第七建设公司机械设备工程分公司 China Petroleum 7th Construction Company

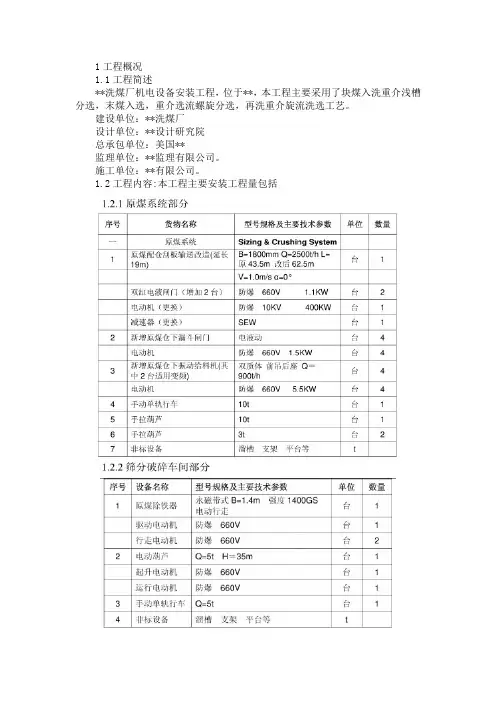

洗煤厂机电设备安装详细施工组织设计
